贴片电阻（SMD Resistor）与贴片电容

---

贴片电阻（SMD Resistor)的特性

贴片电阻的SMD部分是指表面贴装器件，可以使用“表面贴膜技术”（SMT）直接安装到PCB电路板上

体积小，重量轻
适合波峰焊和回流焊
机械强度高、高频特性优越
常用规格价格比传统的引线电阻还便宜

• 生产成本低，配合自动贴片机，适合现代电子产品规模化生成使用状况：由于价格便宜，生产方便，能大面积减少pcb面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻
• SMD电阻器通常只在专业制造的PCB中使用
• 对于大多数自制电路，用到是比较经典的 “通孔 “技术电阻。
• 使用通孔电阻的原因是，通孔电阻的安装更加方便，不需要像贴片电阻那样需要专门的设备

---

贴片电阻的丝印标注

1.三位数标注法

如常见的103，前两位表示的是有效数字，第三位数表示科学计数法中10的幂指数，一般精度为±5%(J),±2%(G)，单位是Ω，计算公式如下：

则103表示的贴片电阻阻值大小为：

2.四位数标注法

4位数标注法由4个数字组成，一般电阻的精度±1％。前面三位是有效数字，第四位表示科学计数法中10的幂指数，单位是Ω，计算公式如下：

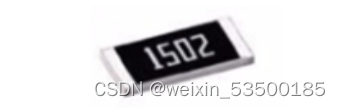

上图中的1502则大小为15KΩ的贴片电阻。

二、贴片电容

1.贴片电容

贴片电容是一种常见的电子元件，它在现代电子设备中被广泛使用。它是一种小型、扁平且具有高电容值的电容器。这种电容器的外观类似于一个小矩形片，因此得名为“贴片电容”

贴片电容的制造过程使用了表面贴装技术（SMT),它的内部结构由两层金属电极与一层介电材料组成。金属电极通常由薄金属箔制成，例如铝或钽，这些金属对电流的导电性能非常好。介电材料常用的材料有陶瓷、塑料或聚合物。

贴片电容的尺寸通常非常小，常见的尺寸有长2-3毫米，宽1-2毫米、高0.5-1毫米。由于其小巧的尺寸，它能够在电路板上占据较小的空间，使得电子设备的设计更加紧凑

贴片电容的主要功能是储存电荷并释放电荷。当电容器两端施加电压时，金属电极上的电子会在电场作用下向节点材料移动，形成一个电场。这个电场存储了电荷，并在电容器上保持电压。当电路需要额外的电荷是，电容器会释放储存的电荷，满足电阻的需求

2.贴片电容的特点

1、小尺寸：贴片电容的小尺寸使得它们能够被方便地集成到各种电子设备中，特别是在需要节省空间的应用中，如手机、平板电脑和笔记本电脑等
2、高电容值：尽管尺寸小，贴片电容仍能提供相对较高的电容值。这意味着他们能够存储更多的电荷，在电路中发挥更大的作用
3、低电感：贴片电容的电感较低，意味着它们对频率较高的电信号具有良好的响应性能。这使得它们在高频电路和通信设备中得到广泛使用
4、可靠性：贴片电容的制造技术经过多年的发展，使得它们具有较高的可靠性和稳定性。它们能够承受较高的温度和湿度，具有较长的使用寿命

贴片电容 在现代电子设备中扮演者至关重要的角色。它们广泛应用于各种电子产品，包括智能手机、电视、音频设备、计算机和汽车电子等

---
