RC电路里，电容多久可以充满电

于 2024-08-15 16:42:15 发布
阅读量145 收藏 2
点赞数 1
分类专栏： 仿真 文章标签： 电容充电 瞬态分析 时间常数
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/anlog/article/details/141224558
版权

时间常数

τ=R*C，那么电容需要多久能充满电呢？

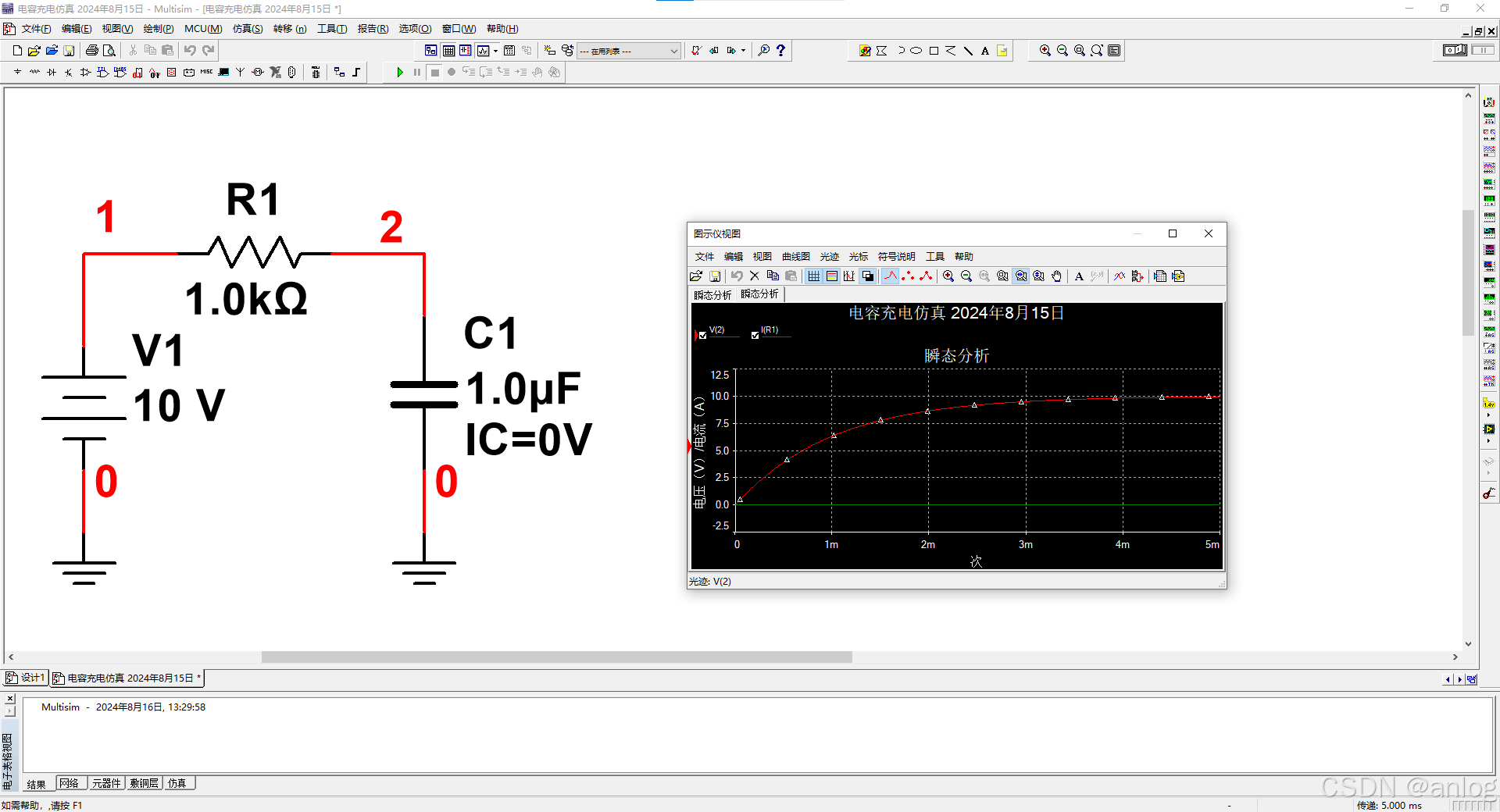

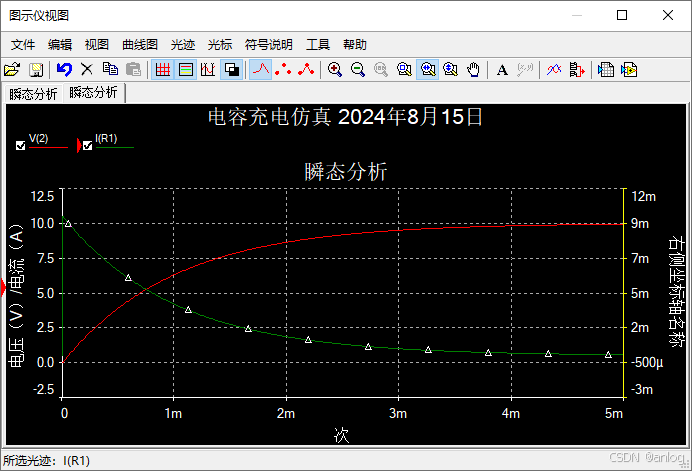

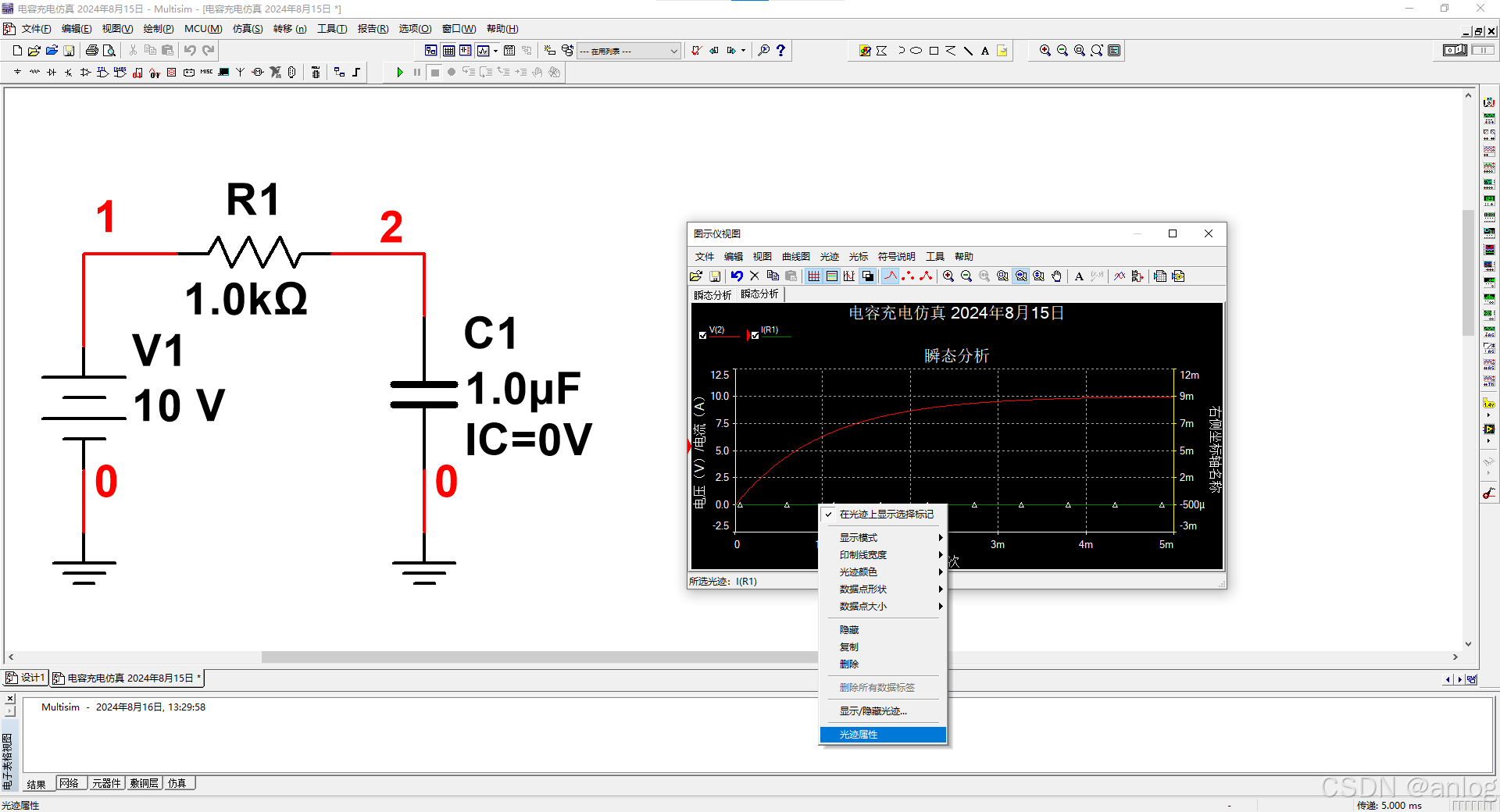

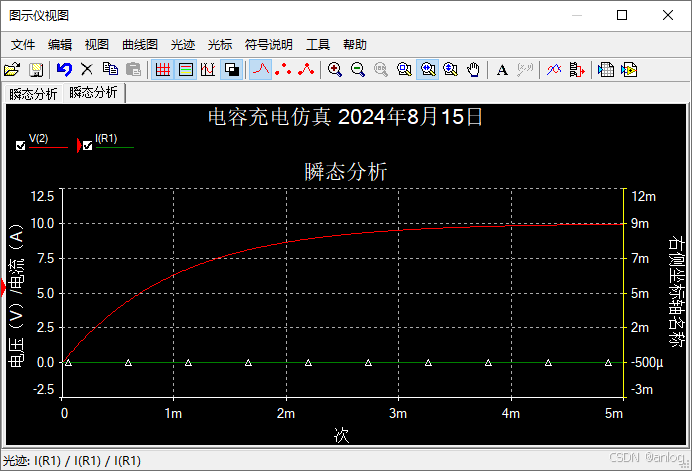

例如下图仿真，R=1KΩ，C=1uF，那么τ=R*C=1ms。

2个时间常数2ms的时间，电容电压充到86%

3个时间常数3ms的时间，电容电压充到95%   通常定义95为充满电。

4个时间常数4ms的时间，电容电压充到98%

所以可以认为3个时间常数电容就基本充满了（95%），而且在上电瞬间，电容等效为短路，此时电流最大，等效为V1/R1。随着时间的增加，电容上的电压越来越高，充电电流越来越小，t趋向于无穷的时候，电流趋向于0。下图工具里的计算器也可以计算。

参考链接

RC电路里，电容多久可以充满电？ (qq.com)icon-default.png?t=N7T8https://mp.weixin.qq.com/s?__biz=MzIzMjQwNjQzNA==&mid=2247610969&idx=2&sn=a5f860f02121366b4a8969d874f5c77b&chksm=e8961e94dfe19782f35af03819ad26e42f33090a70ef559d51359187e8e226f753b6cebb02d1&mpshare=1&scene=1&srcid=0815SZrRo87HbYj0ypydaMsH&sharer_shareinfo=20d2684fa30eb9e2a8658cf1f64c964f&sharer_shareinfo_first=20d2684fa30eb9e2a8658cf1f64c964f#rd

特此记录
