仿真每日一练 | Workbench下罐体等效分析

今天给大家介绍Workbench下罐体等效分析，由于罐体本身为轴对称模型，因此采用轴对称模型，同时使用稳态分析模块进行评估。首先给大家介绍一下求解流程，如下：

一、有限元仿真流程

◑1-1.前处理

1-1-1.几何模型构建

1-1-2.材料定义

1-1-3.有限元系统模型构建

◑1-2.求解

1-2-1.加载条件/边界条件

1-2-2.求解设置

1-2-3大变形

◑1-3.后处理

1-3-1.查看结果

1-3-2.评估结果

1-3-3.修正结果

二、前处理

2-1、几何模型构建：

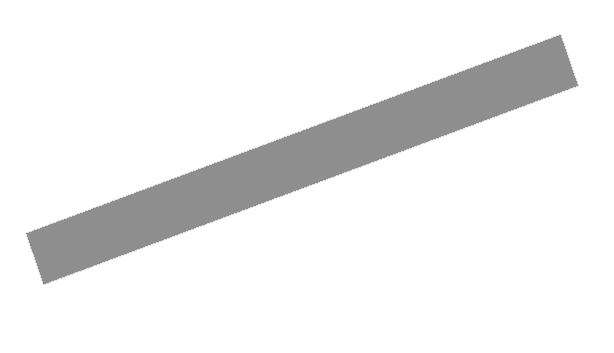

采用稳态分析模块，导入几何模型，效果如图1。

图1

2-2、材料的定义

采用默认材料。

2-3、构建有限元系统模型

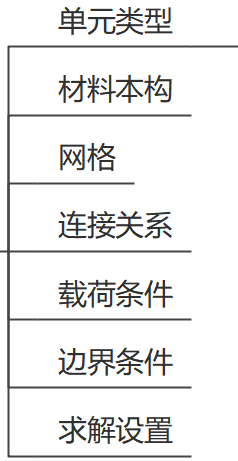

主要包括7要素，对应的类型见图2

图2

具体操作流程以及操作步骤如图3：

图3

2-3-1、均采用柔性体。

2-3-2、默认接触；

2-3-3、第一次网格划分

2-3-4、材料赋予：采用默认材料，同时在设置中将几何行为更换为2D轴对称行为。

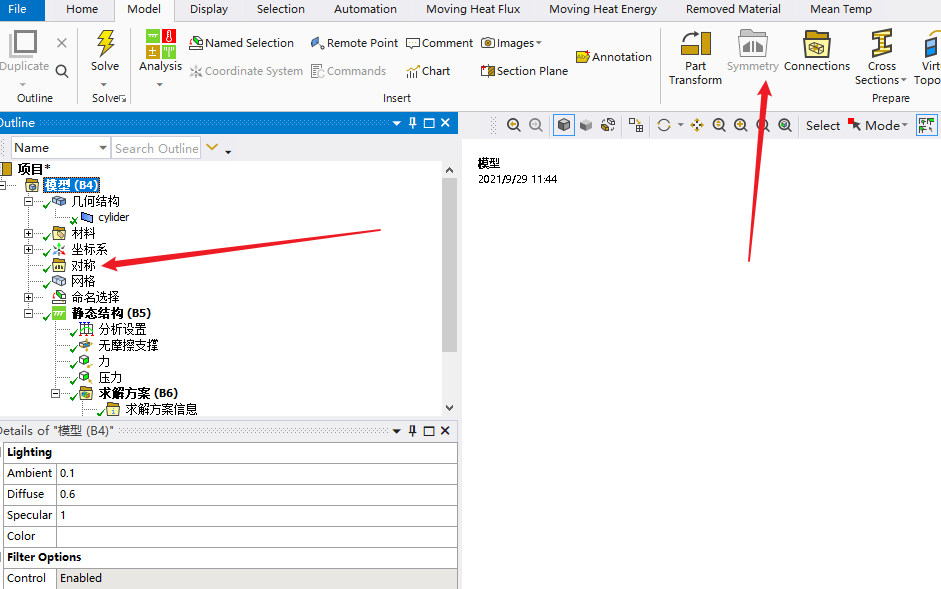

2-3-5、无连接关系设置，同时插入轴对称设置，如图4所示

图4

2-3-6、网格划分默认

三、求解

3-1、加载条件/边界条件

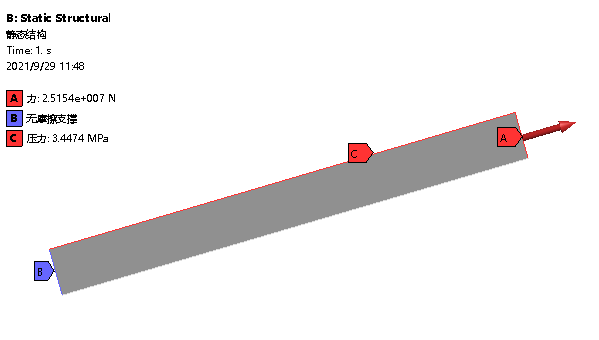

添加添加无摩擦约束、压力以及外力载荷，如图5所示。

图5

3-2、求解设置

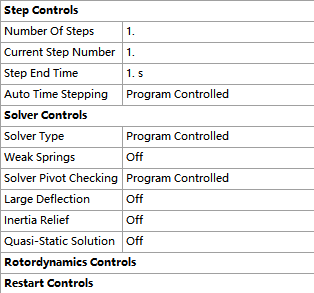

求解设置如图6所示

图6

3-3、大变形默认

四、后处理

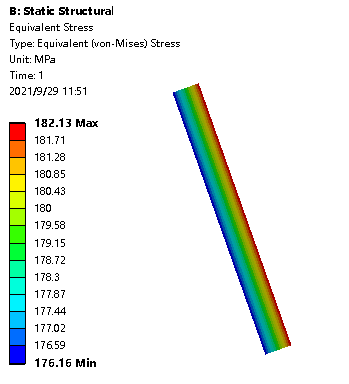

求解完成后查看应力，如图7所示。

图7

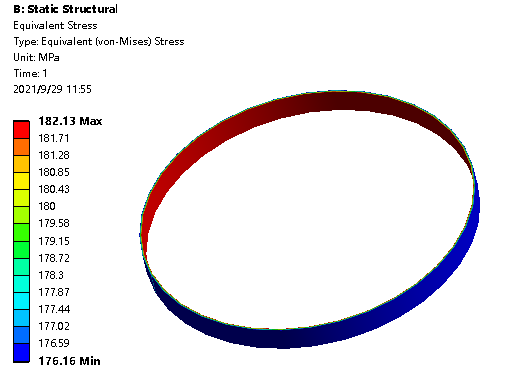

完成求解后，可以设置轴对称，进行3D结果的显示，如图8所示。

图8
