PS/2鼠标接口协议

一、PS/2鼠标接口

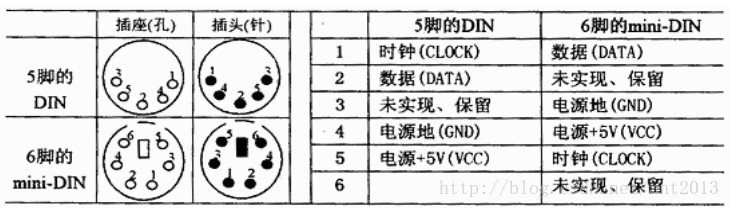

       PS/2接口用于许多现代的鼠标和键盘，由ＩＢＭ最初开发和使用。物理上的PS/2接口有两种类型的连接器：５脚的DIN和６脚的MINI－DIN。



二、鼠标的接口协议原理

        PS/2鼠标接口采用一种双向同步串行协议。即每在时钟线上发一个脉冲，就在数据线上发送一位数据。但是在相互传输中 ，主机是拥有总线控制权的，即它可以在任何时候抑制鼠标的发送。方法是把时钟线一直拉低，鼠标就不能产生时钟信号和发送数据。

        在两个方向的传输中，时钟信号都是由鼠标产生，即主机不产生通信时钟信号。

        如果主机要发送数据，它必须控制鼠标产生时钟信号。方法如下：主机首先下拉时钟线至少１００μｓ抑制通信，然后再下拉数据线，最后释放时钟线。通过这一时序控制鼠标产生时钟信号。当鼠标检测到这个时序状态，会在１０ｍｓ内产生时钟信号。

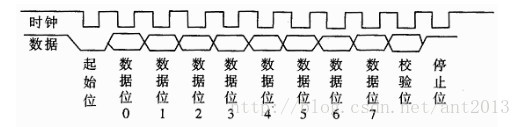

图1、鼠标到主机传输协议



图2、主机到鼠标的传输协议

三、鼠标的工作模式

         Reset模式：当鼠标上电或主机发复位命令(0xFF)给它时进入这种模式；

         Stream模式： 鼠标的默认模式，当鼠标上电或复位完成后，自动进入此模式，鼠标基本上以此模式工作；

         Remote模式：只有在主机发送了模式设置命令(0xF0)后，鼠标才进入这种模式；
