PS2 设备通信协议

最新推荐文章于 2023-12-27 15:56:15 发布

rrr2

最新推荐文章于 2023-12-27 15:56:15 发布

阅读量3.8k

点赞数 1

分类专栏： verilog

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/qq_35608277/article/details/105422409

版权

verilog 专栏收录该内容

45 篇文章

订阅专栏

在这里插入图片描述
PS/2鼠标和键盘履行一种双向同步串行协议。换句话说，每次数据线上发送一位数据并且每在时钟线上发一个脉冲就被读入。键盘/鼠标可
以发送数据到主机，而主机也可以发送数据到设备，

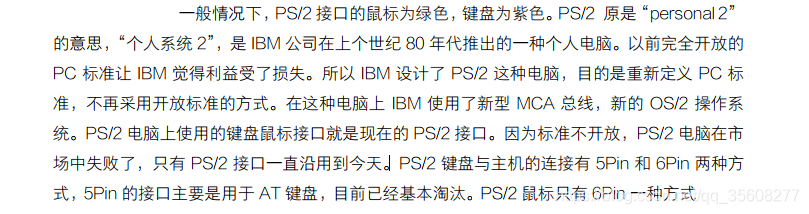

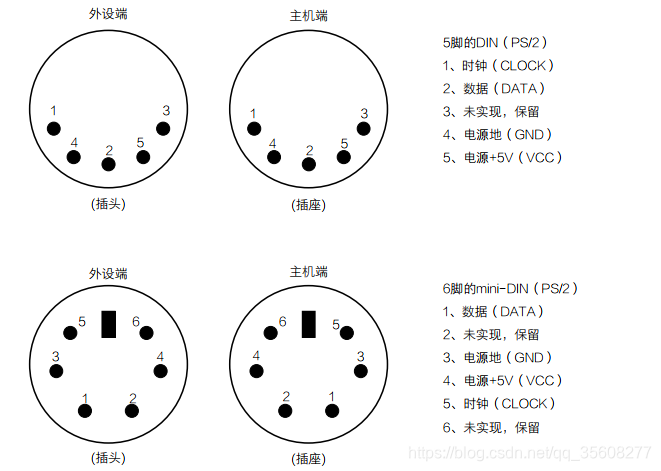

接口管脚

在这里插入图片描述

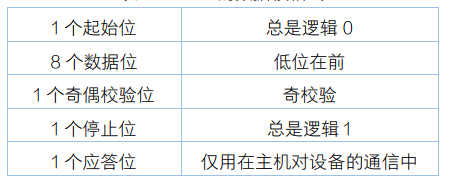

数据帧格式

在这里插入图片描述

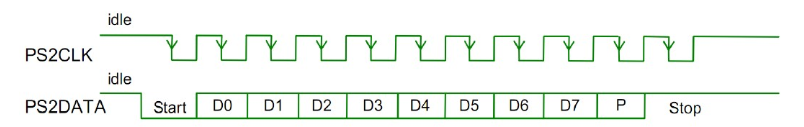

PS2 到主机通信

时钟通常是10~20kHz,一般不用考虑，键盘或者鼠标产生
在这里插入图片描述

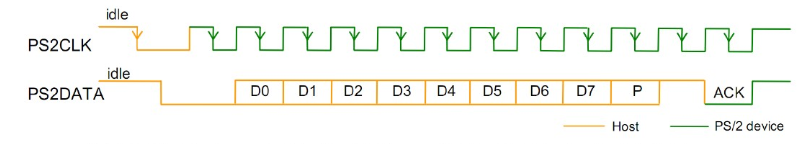

主机到设备

在这里插入图片描述

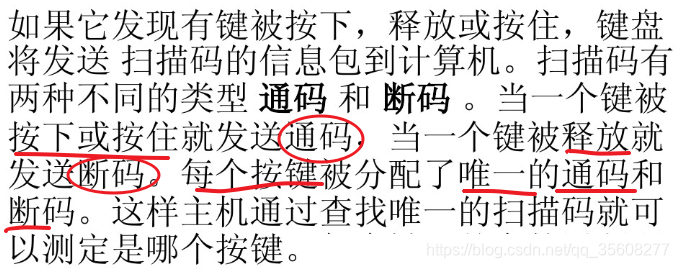

PS2 键盘

在这里插入图片描述

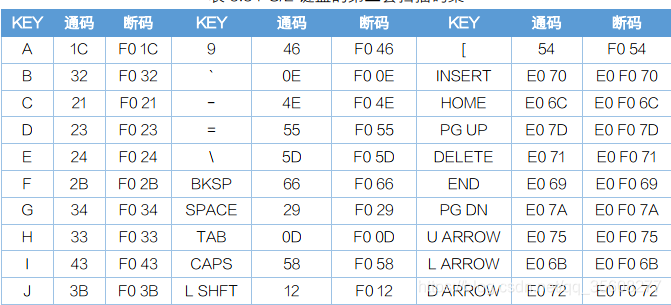

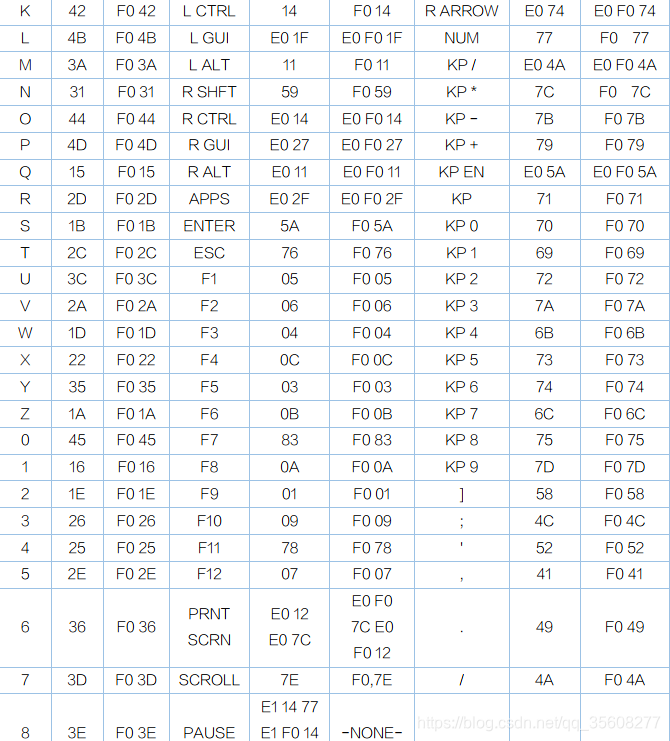

现在均采用第二套扫描码。

一个键盘发送值的例子:
通码和断码是以什么样的序列发送到你的计算机从而使得字符G 出现在你的字处理软件里的呢？因为这是一个大写字母，需要发生这样的事件次序：按下Shift 键-按下G键-释放G 键-释放Shift 键。与这些时间相关的扫描码如下：Shift 键的通码12h，G 键的通码34h ，G 键的断码F0h 34h ，Shift 键的断码F0h 12h 。因此发送到你的计算机的数据应该是：

12h 34h F0h 34h F0h 12h

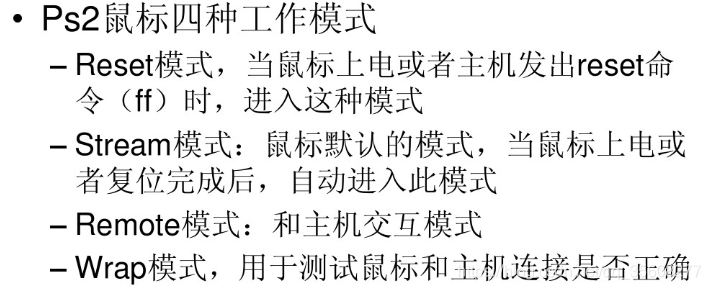

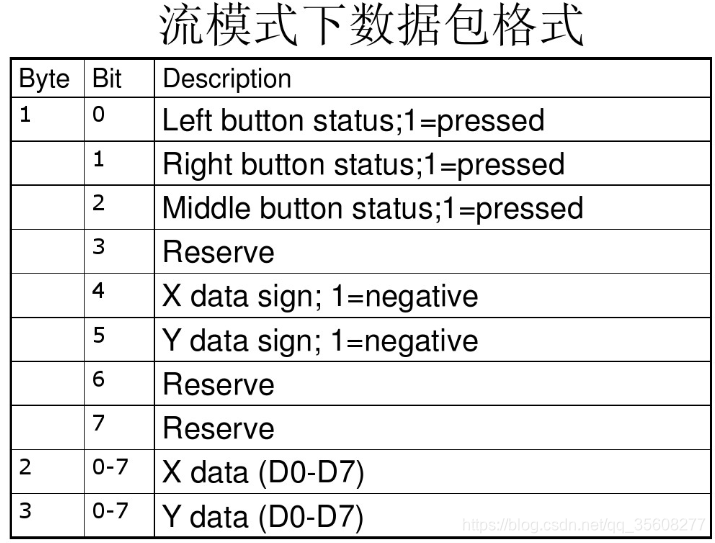

ps2鼠标

在这里插入图片描述

ref
https://blog.csdn.net/jh17369320302/article/details/78353284
