被收购前的最后荣光——200G Mellanox QM8700 Infiniband 交换机简评

一、简介

水之积也不厚，则其负大舟也无力，如果将高性能计算、机器学习、大数据、云、web 3.0 、存储平台等应用看作“舟”，那InfiniBand网络无疑是承载这些大舟的水。随着数据的爆发式增长，这些应用对网络带宽、延时、效率的要求不断提升，面对这些挑战，NVIDIA也相继推出InfiniBand 100G EDR、200G HDR以及400G NDR的解决方案。而与QM8700/8790正是其中属于HDR 200G的交换机。

二、硬件部分

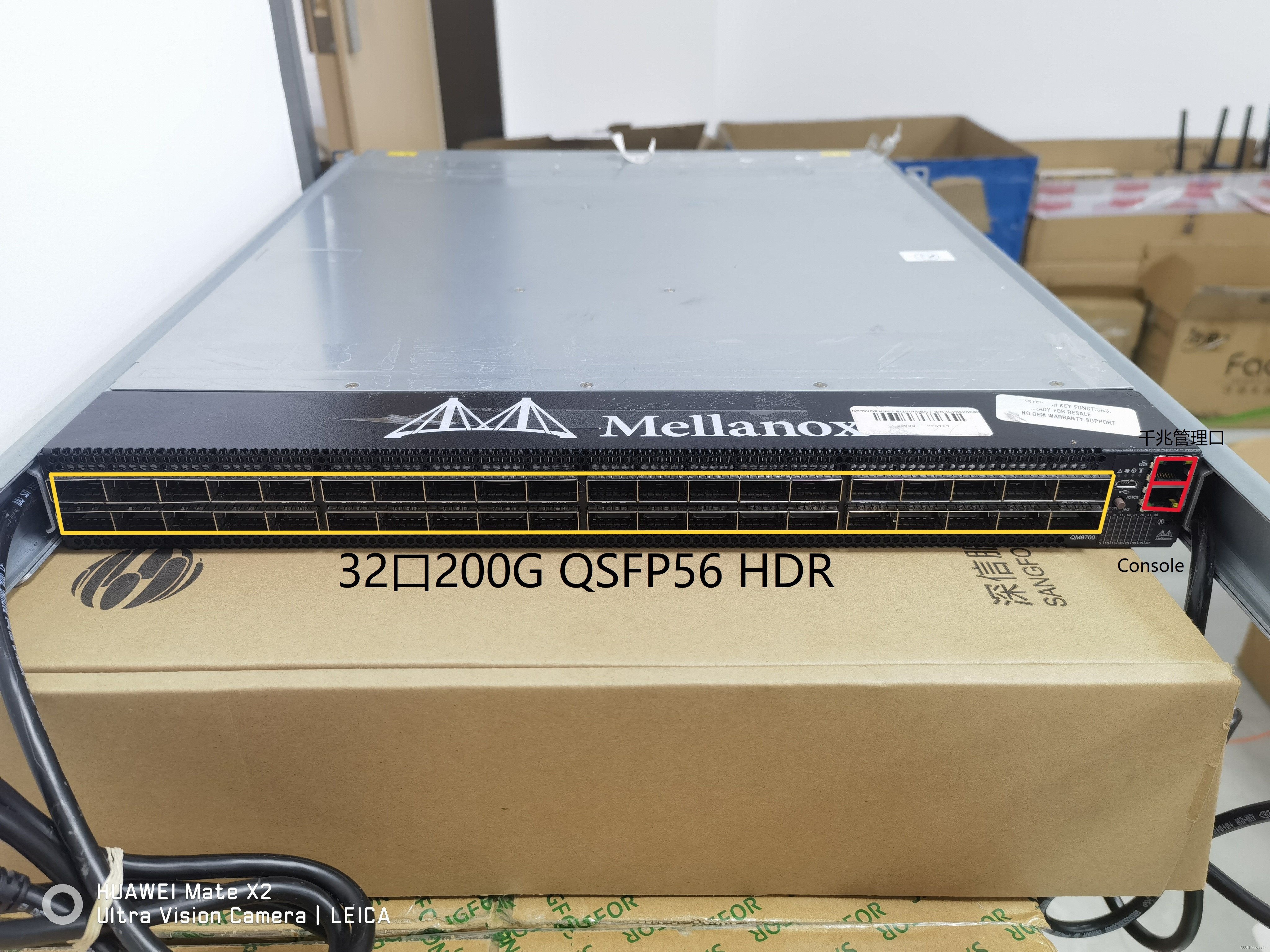

正面

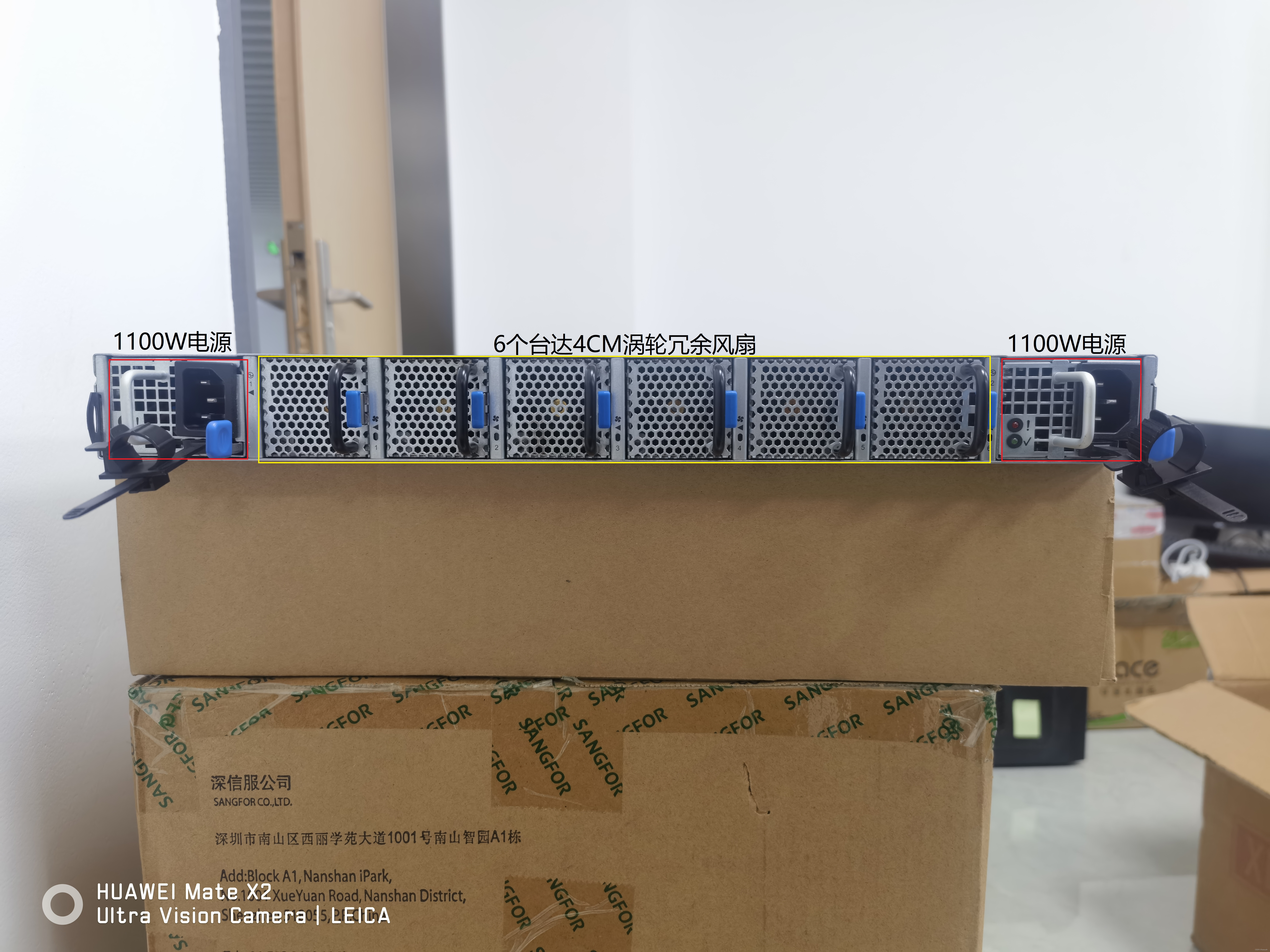

背面

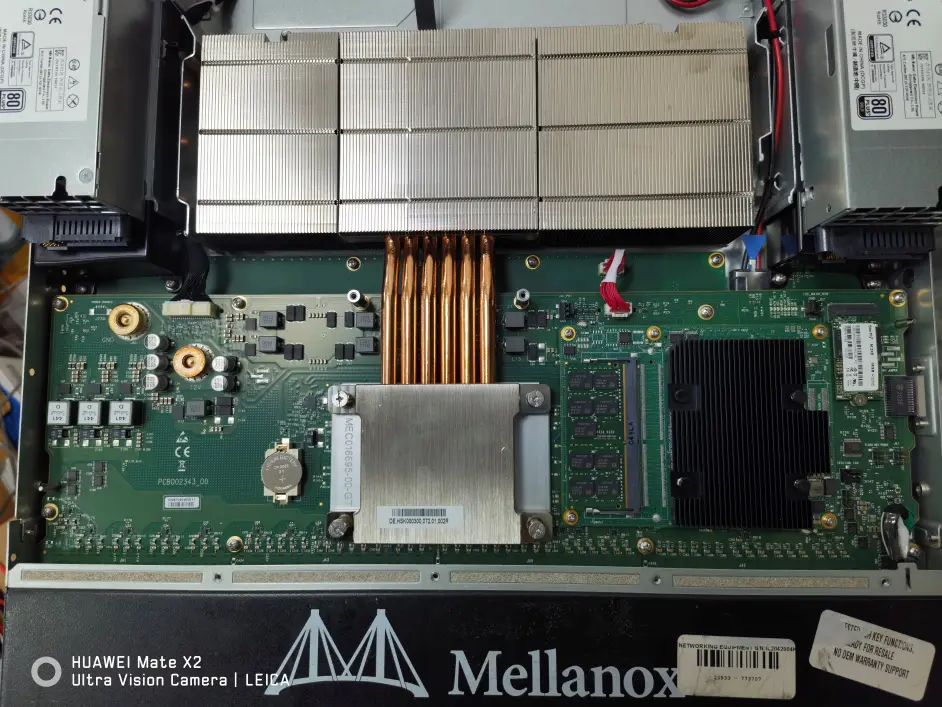

拆机图

可以看到，相比起他的老前辈SB77x0/78x0与SN2700，QM8700着重在散热以及电源瓦数方面进行了重大提升。首先是散热，由传统挤铝加上均热板的设计改成了热管直触加上巨型羊角散热的设计，极大的提高了散热效率，有效的降低了机器正常运行时风扇发出的噪音。散热器的改变也说明了Mellanox大力出奇迹所带来的后果依旧没有被新制成更低的发热量所解决，整机不算风扇以及电源损耗的空载功率大约在100w左右，相比于上一代SN2700与SB77x0/78x0的40w待机功耗高出了一倍有余（CX6Dx同理）。可以推算，在40个端口全UP的情况下，整机功耗大约在300w至400w。

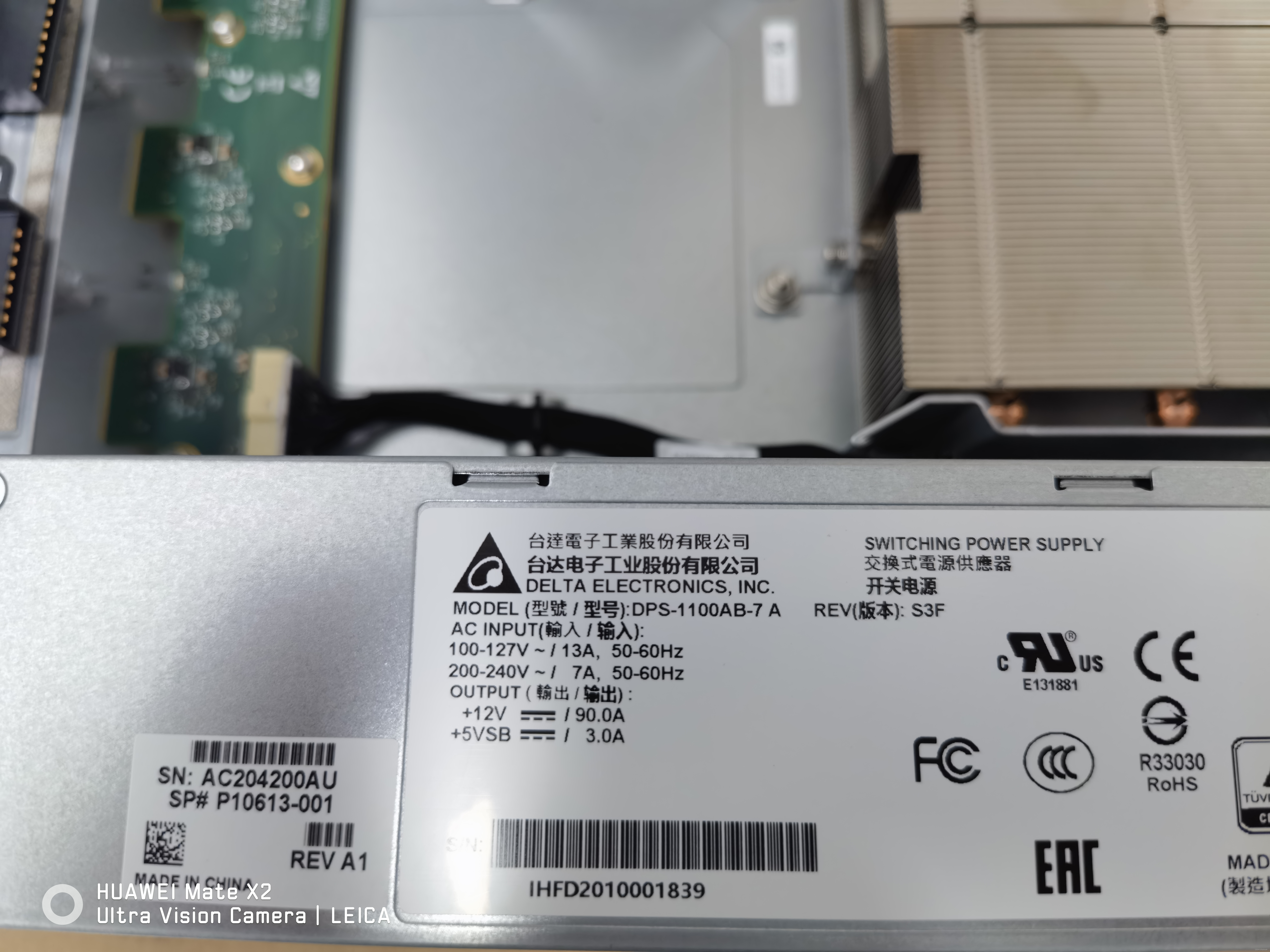

台达1100W电源

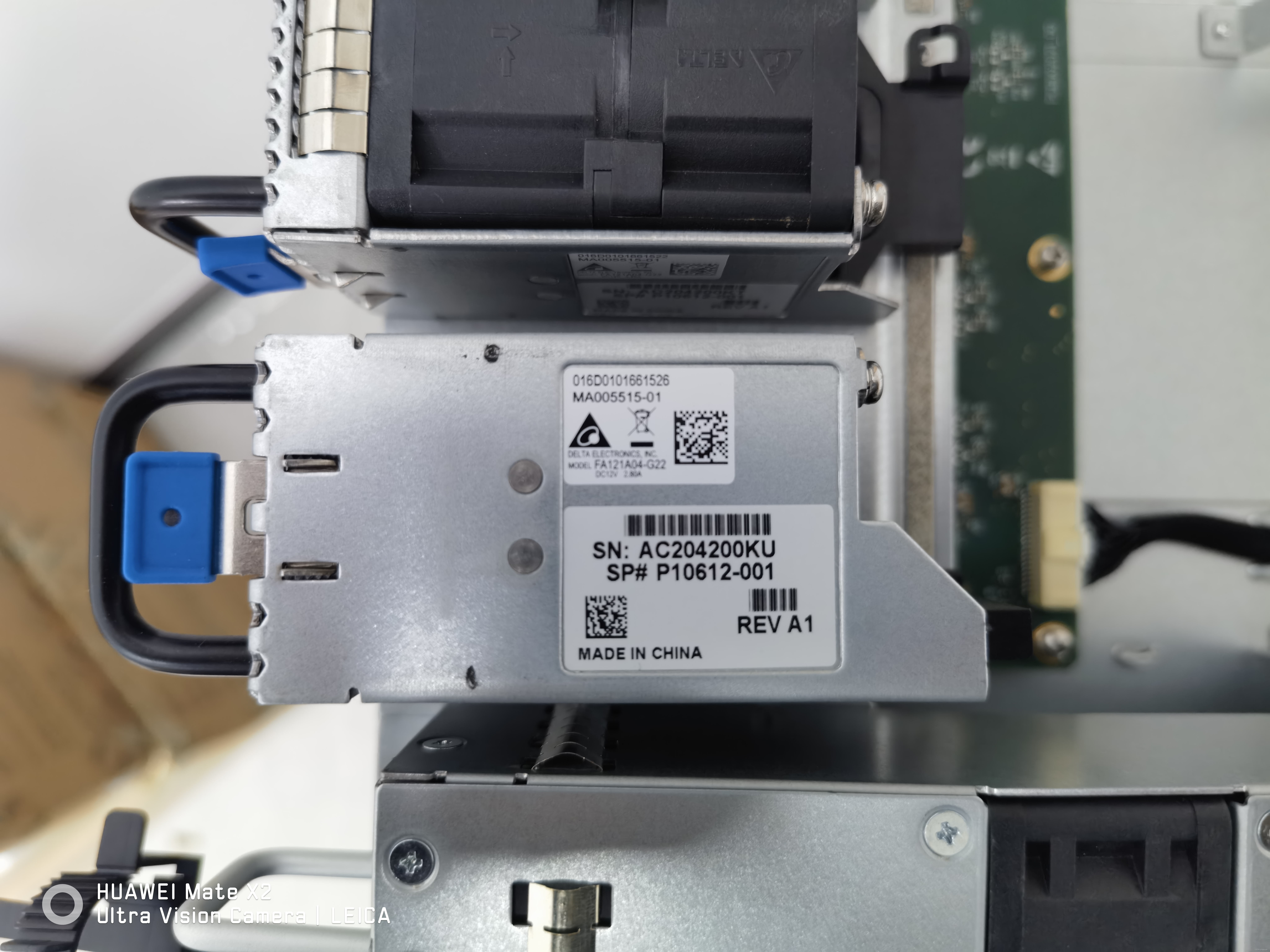

台达4CM风扇

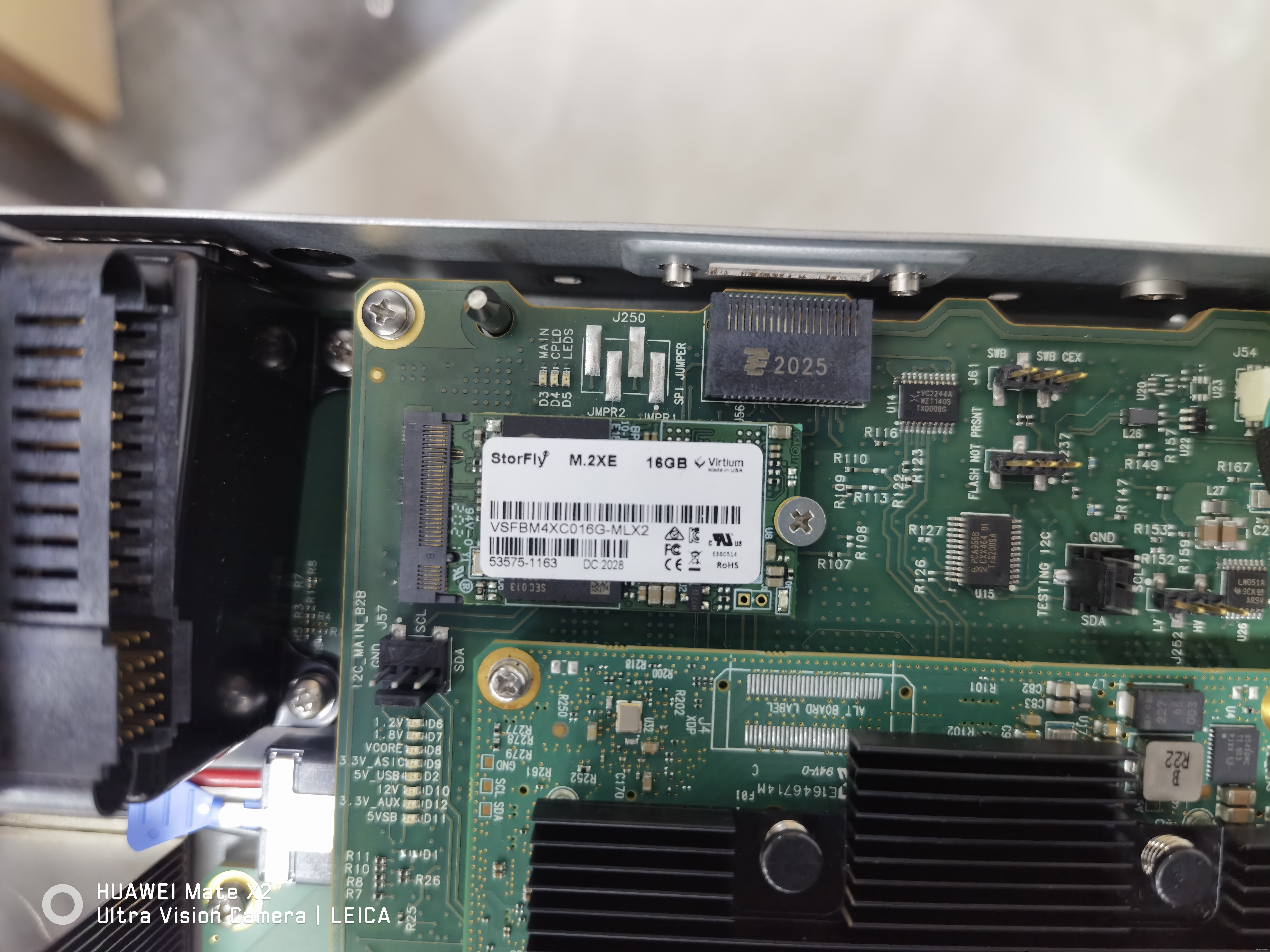

16G MLC Msata

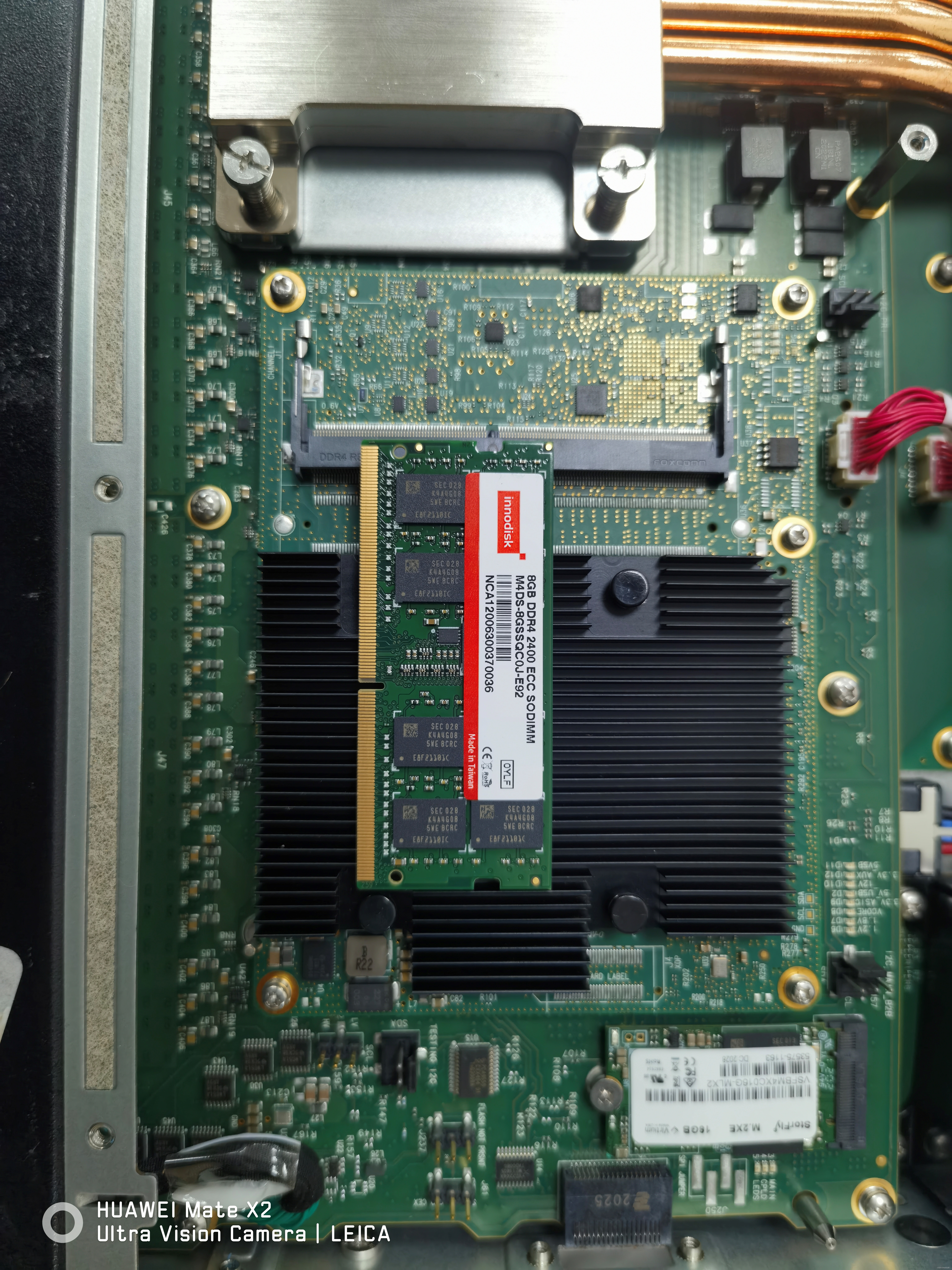

8G DDR4 ECC

 三、软件部分

由于Mellanox MLNX-OS 有一套非常成熟的Web GUI管理系统，于是本次以进入Web 页面开始

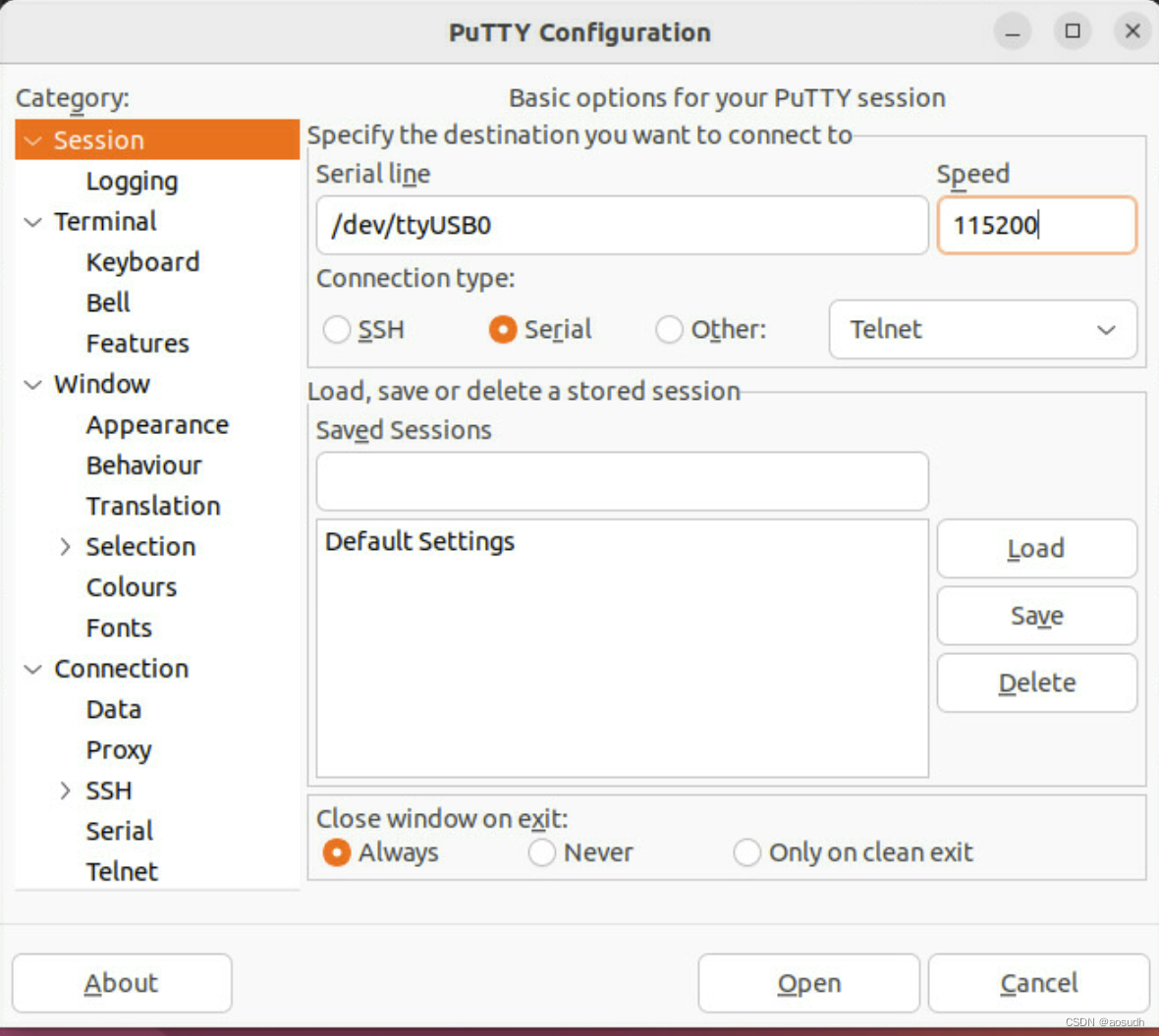

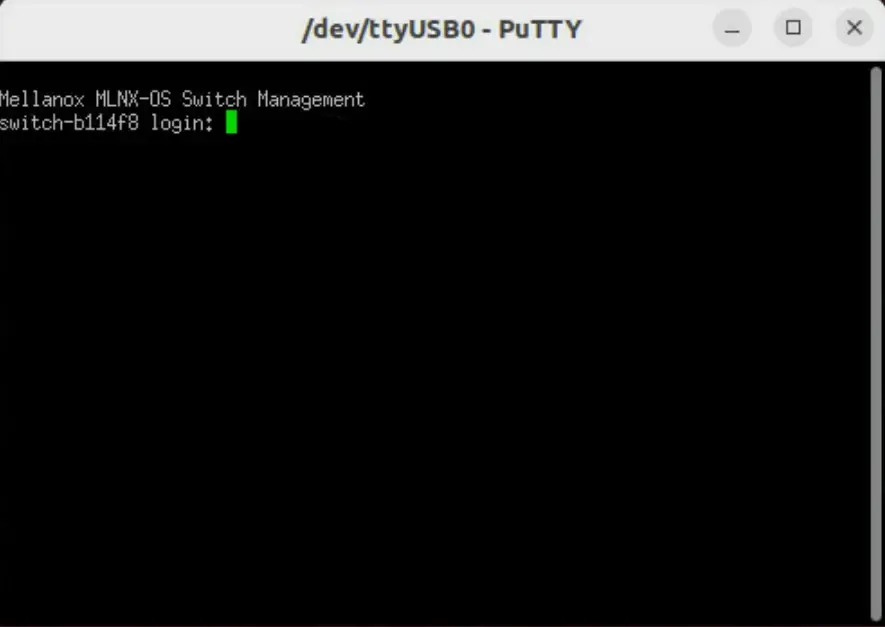

 首先，进入交换机的串口。MLNX-OS 默认的波特率为115200，其他设置都为默认

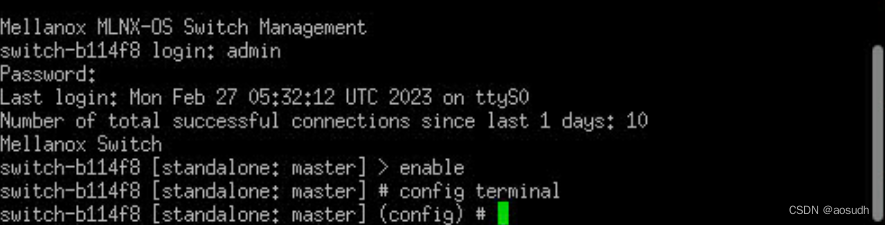

进入后，输入默认账户密码admin admin，然后就是mellanox 三联： no ，enable 和config terminal 。

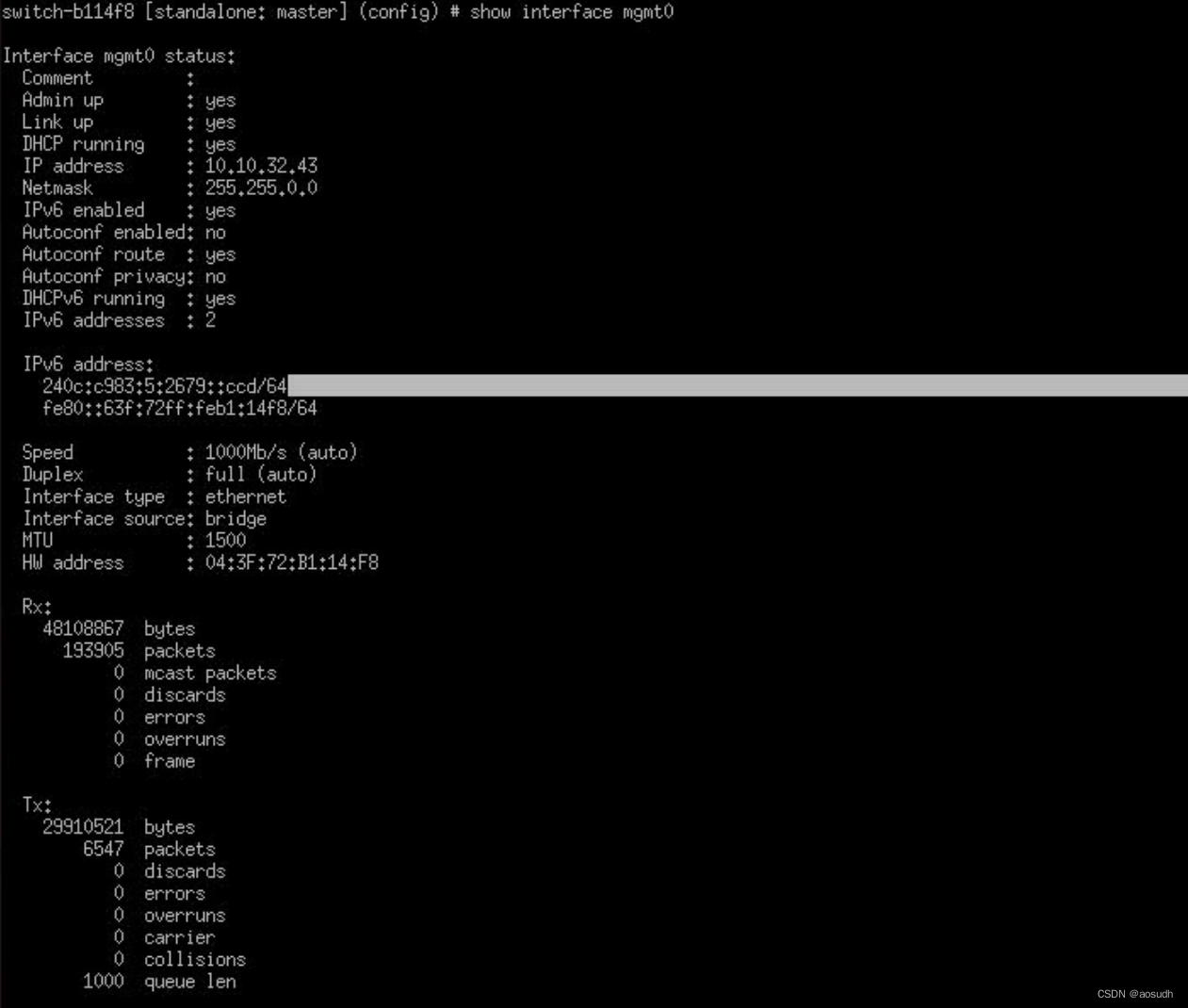

 MLNX-OS的管理口一般为dhcp，在内网没有独立DHCP服务器的情况下需要单独设置固定IP。

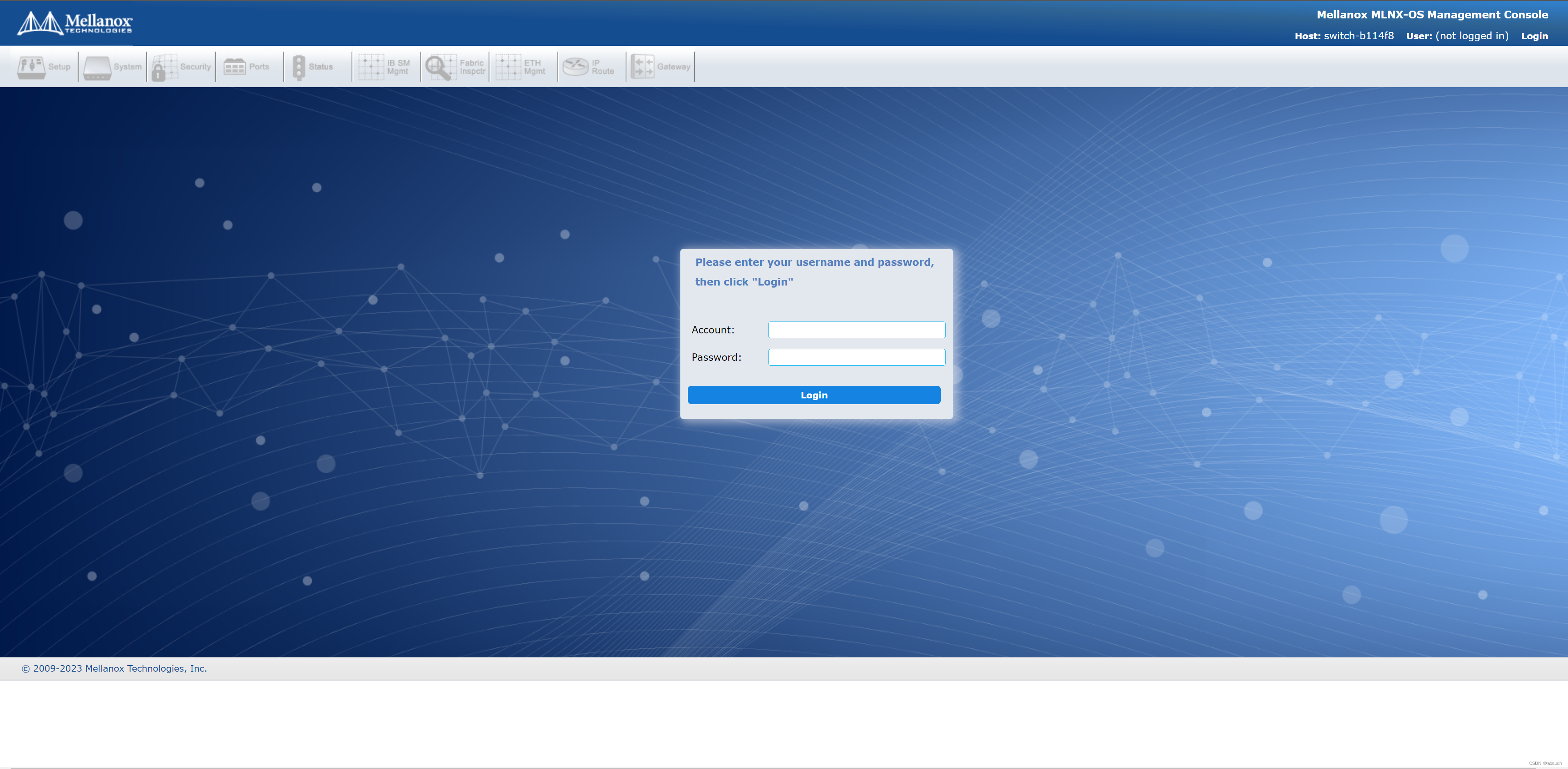

然后从浏览器输入获得或者固定的IP进入，此时账号密码也为admin admin

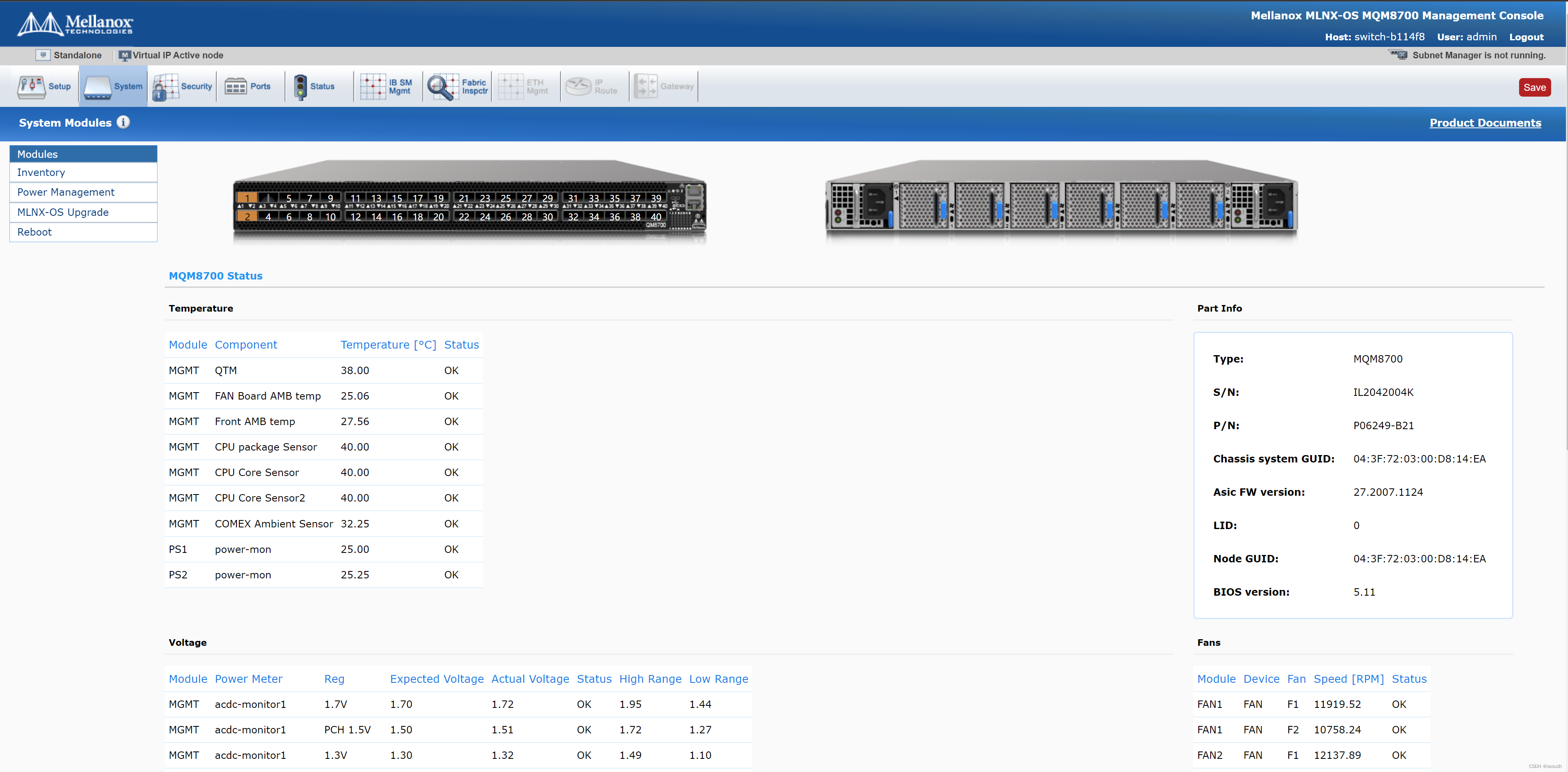

 总览

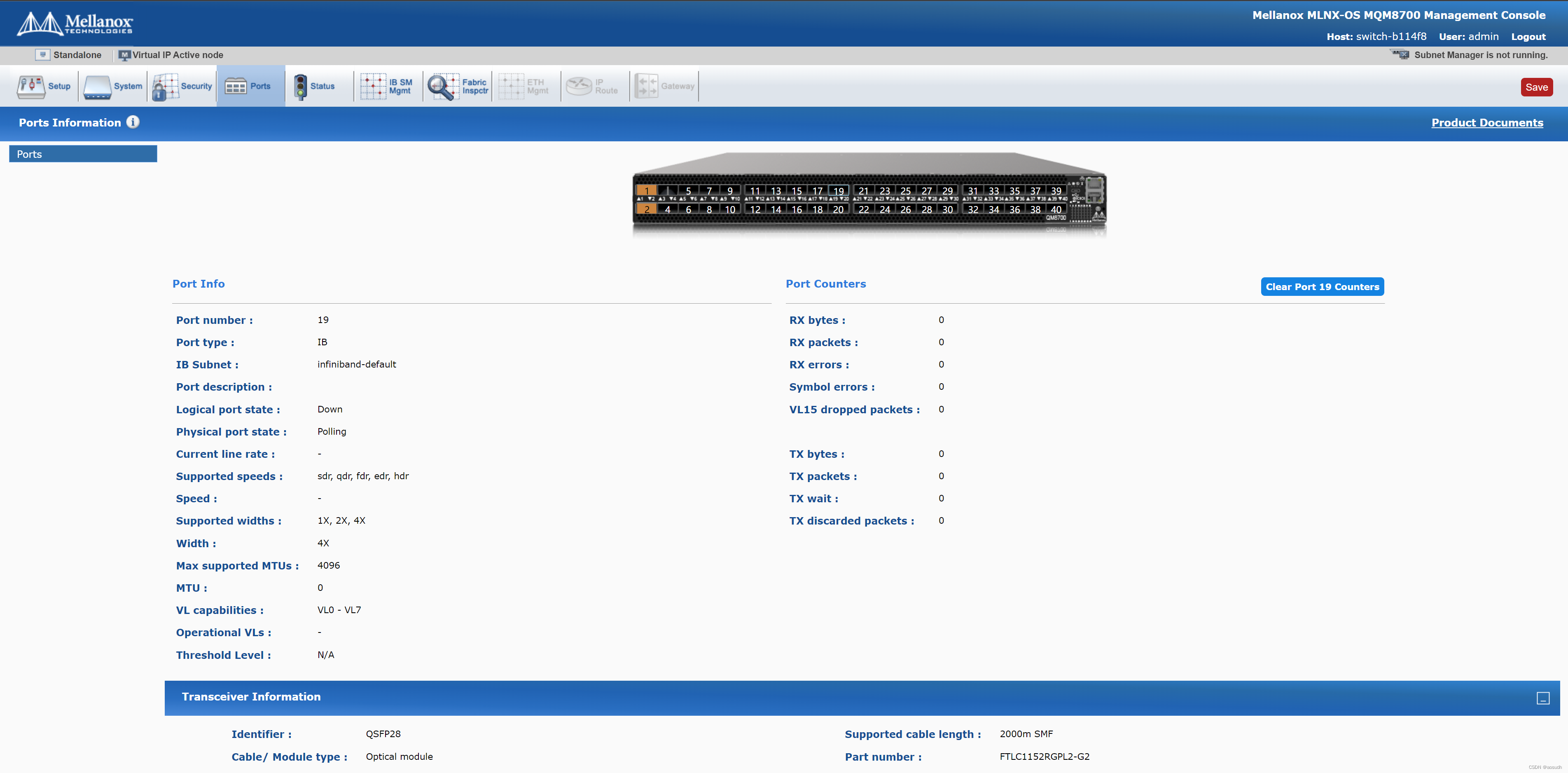

 端口信息与模块EEPROM

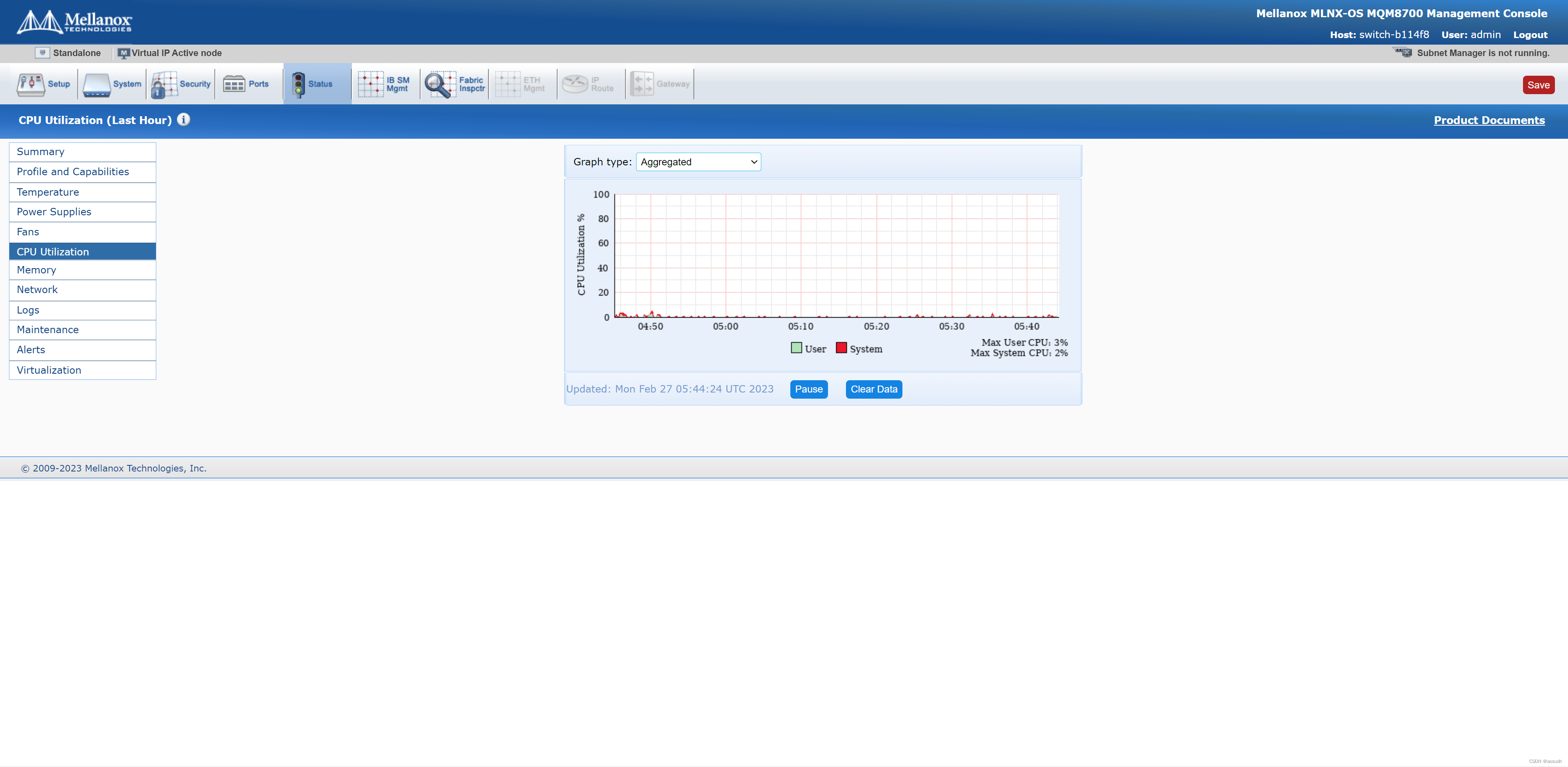

CPU利用率

功耗

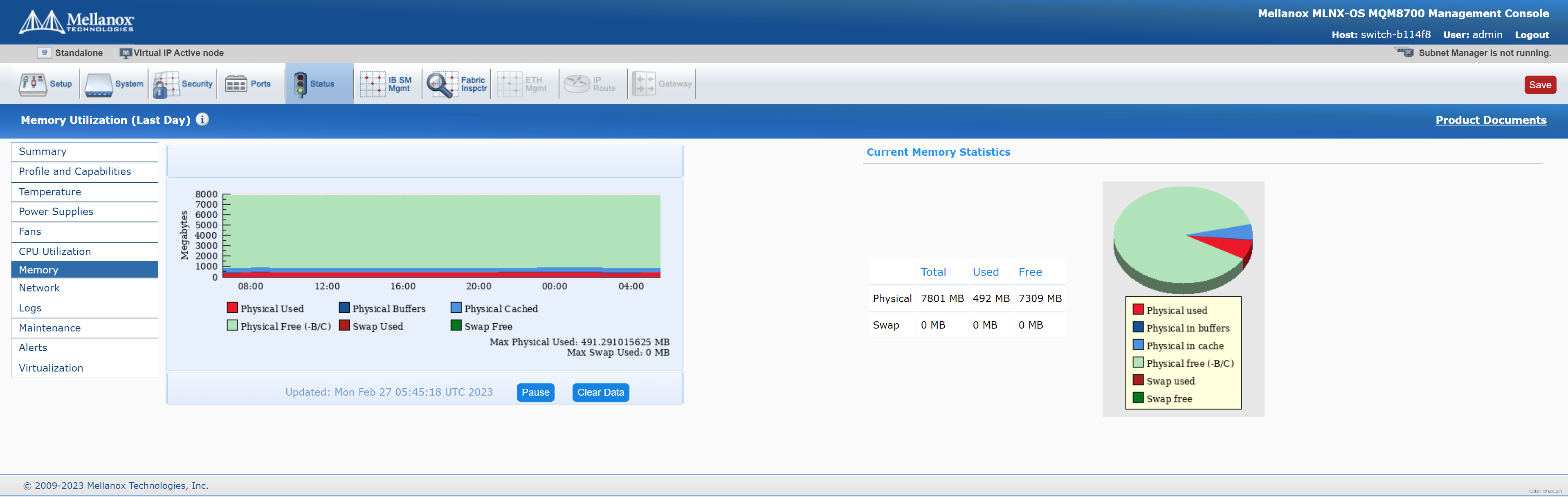

内存使用率

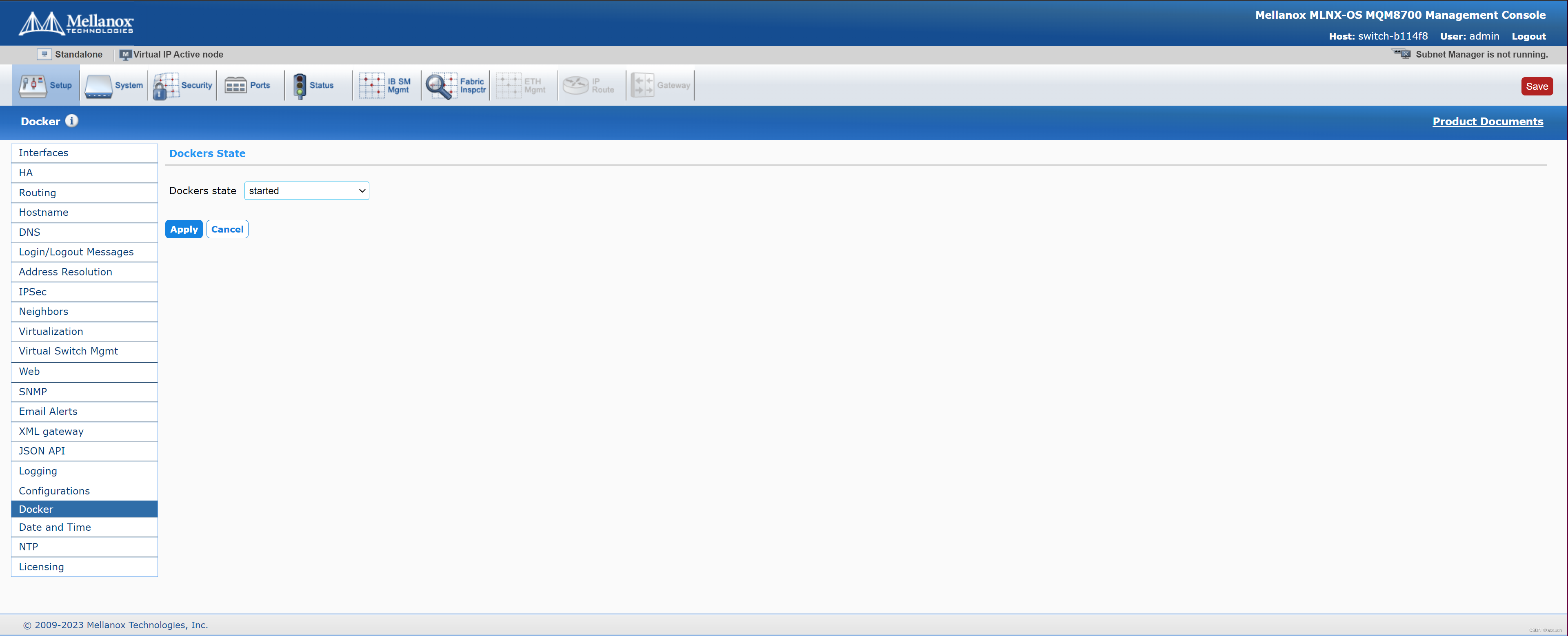

 四、Docker

MLNX-OS 内置了Docker container，可以跑各种docker小项目（虽然我也不知道在IB上能跑啥docker）
