ALLEGRO如何旋转整个PCB板工程-allegro实现 多个元件 整体旋转？

方法1：用spin命令

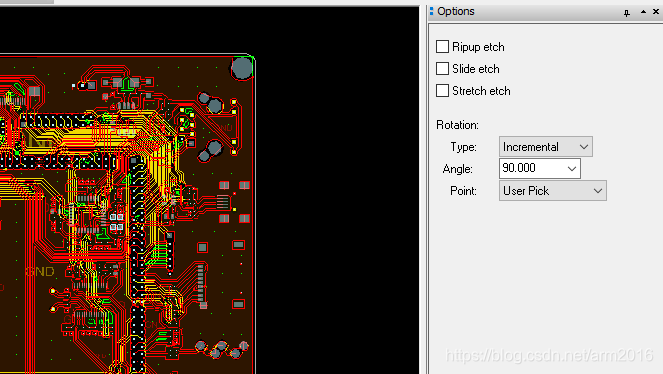

1、Edit--spin命令---options中选择user Pick及angle角度90或180

2、在Find里勾上所有，或你要旋转的对象

3、点击一点作为User Pick旋转的中心点，鼠标旋转即可



方法2：用move命令

1、激活MOVE命令，然后在Options栏Point选择User Pick，在Find栏勾上所有ALL ON

2、空白处 右击选中Temp Group

3、选中整个板PCB，右击选中Complete

4、点击一点作为User Pick旋转中心点，鼠标右击选中Rotate，移动鼠标旋转目标。
