Allegro PCB Design怎么让元器件封装旋转角度？

最新推荐文章于 2025-03-31 14:34:49 发布
最新推荐文章于 2025-03-31 14:34:49 发布
阅读量1.1k 收藏 1
点赞数 2
分类专栏： Cadence Allegro 文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_67631066/article/details/139521933
版权

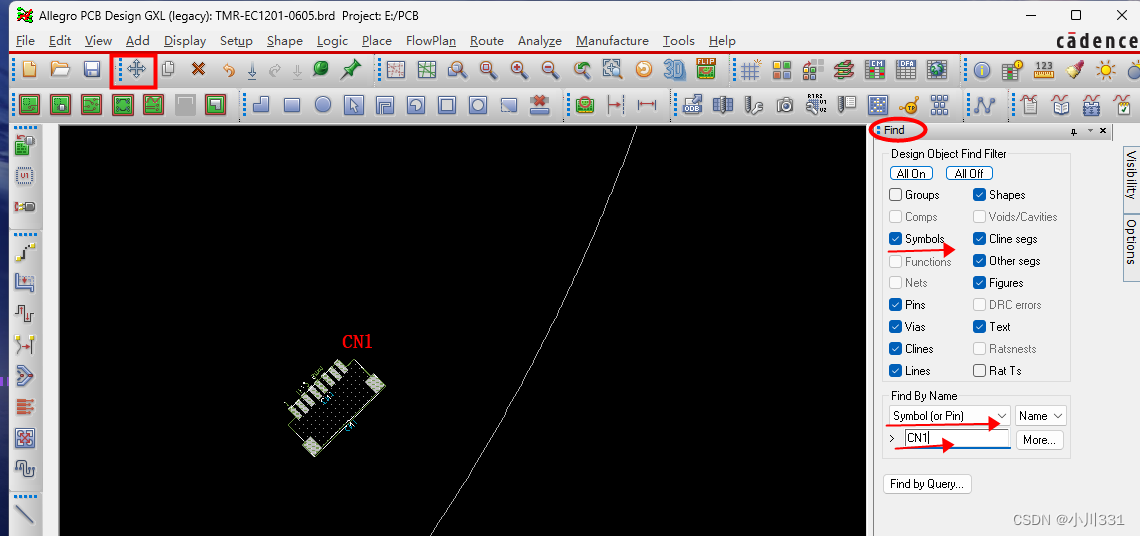

界面：Find->(All On打开，Symbols勾选)，CN1搜索到元器件封装，再点击移动光标，选中CN1

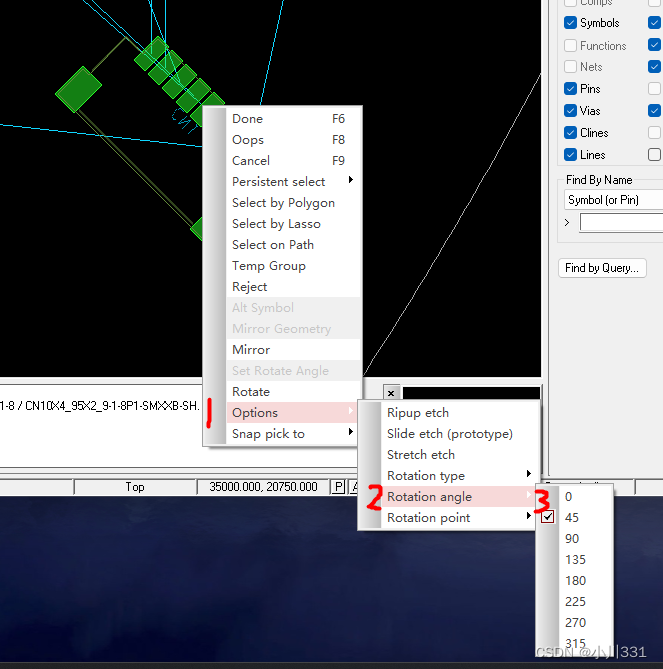

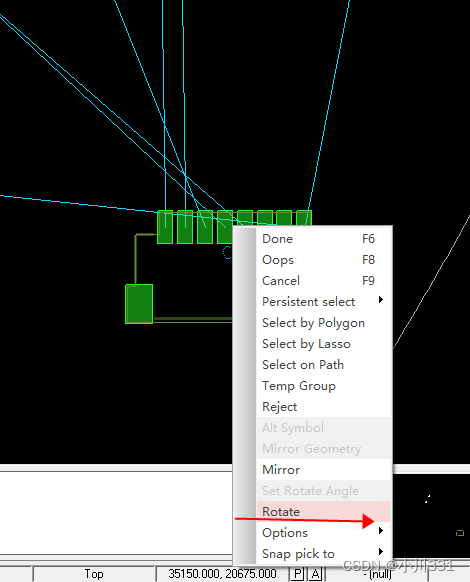

更改旋转角度最最后点击Rotate旋转
