使用pads查看手机原理图

一、打开.sch原理图文件

二、原理图和PCB文件关联

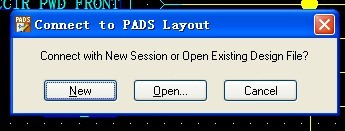

 点击上图中的PADS Layout按钮：如下图所示：

点击open，选择.pcb文件打开

三、设置显示，选取我们需要查看的焊盘位置

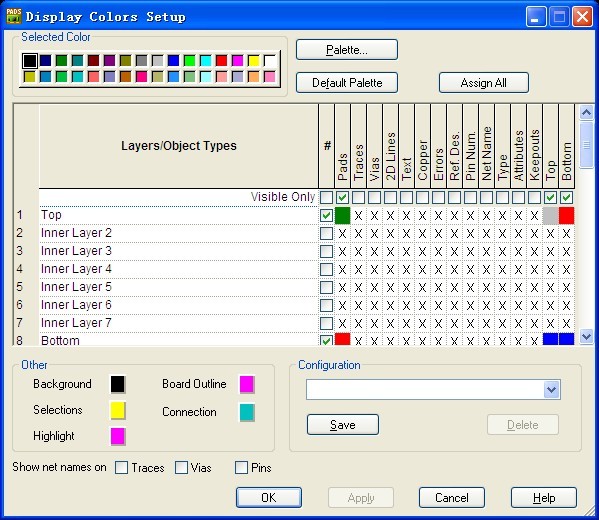

按快捷键ctrl + alt + c或者点击pads layou->setup->Display color，取消掉不需要的层，如下图所示：

四、选中.sch原理图中的连线，对应的pcb文件中焊盘位置也会显示出来，如下图黄色部分，可以找到焊盘位置：
