creo 6.0—15 creo草绘尺寸标注、修改

15 creo草绘尺寸标注、修改

---

尺寸的标注

我们先绘制一条斜线段，如下所示：

我们会发现，creo软件已经对生成的图元进行了 默认的尺寸标注。
这种默认的尺寸标注一般叫做 “弱尺寸”

我们最好人工定义设计好 尺寸：

---

1、标注线段长度

步骤如下：

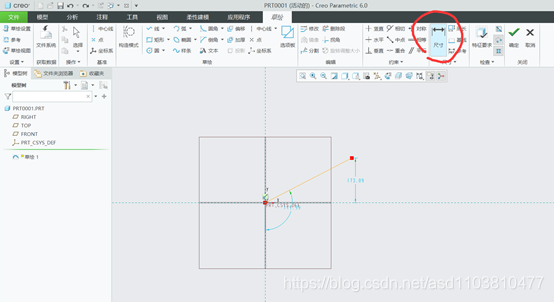

首先点击 尺寸 按钮。

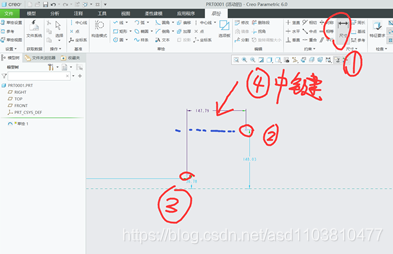

点击 尺寸 按钮 2 点击需要标注长度的线段 3点击鼠标中键

---

2、标注 两点间直线距离

1首先点击 尺寸 2点击一端点 3点击另外一条边 或者端点 4点击鼠标中键

---

3、弱尺寸 改为 强尺寸：

可以发现，程序自动默认尺寸为蓝色 ，是弱尺寸，
黑色为强尺寸：

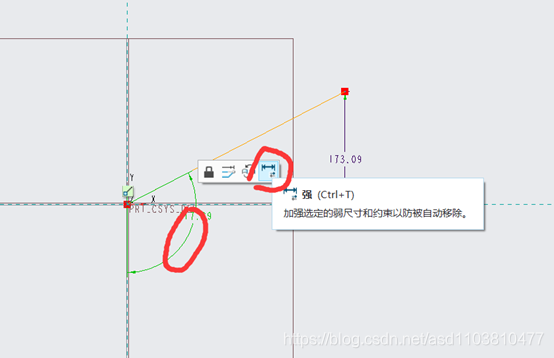

我们也可以，直接把弱尺寸改为强， 左键单击弱尺寸，然后点击菜单，强 便可

---

4、参考尺寸：

当一个图元被完全定义后，若再添加尺寸，那么就会出现过定义！！
而有时候，我们如果要知道某些没有标注的尺寸作为后续的设计参考，那么就要用到 参考尺寸

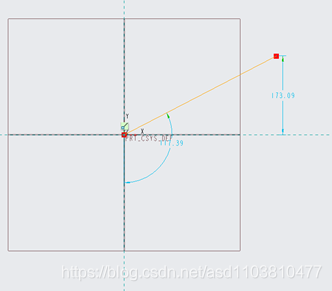

比如如下一条直线的尺寸已经完全标注，而我们要知道 红色的参考尺寸。

依据如下操作：

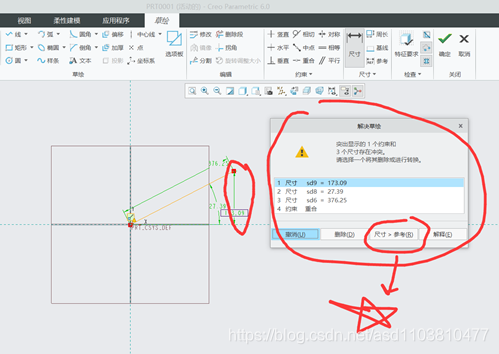

再添加后参考尺寸后，会弹出如下的对话框，点击 尺寸参考 按钮便可

可以看到参考尺寸后面，出现参考两个字

---

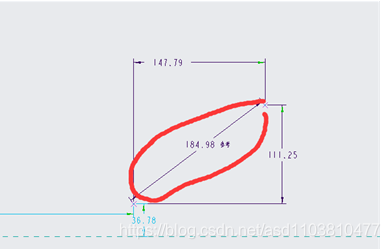

5、水平距离 与 垂直距离 以及两点 距离的标注 区分：

比如，这有两个点，；

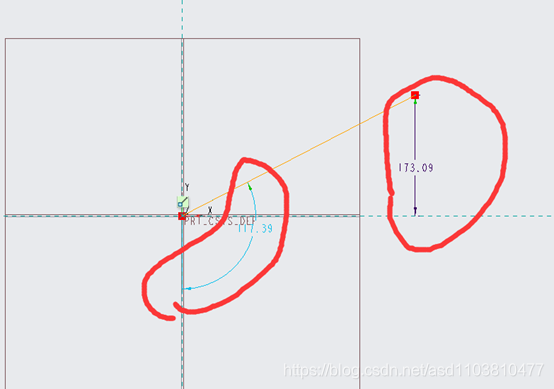

若要标注水平距离，1点击 尺寸 2、3分别点击两点 4 将鼠标移动到水平距离的一侧，点击中键。

垂直距离： 在下图两个红圈内点击鼠标中键生成 垂直距离尺寸。

两点直线距离：
在下图红圈中点击鼠标中键。

---

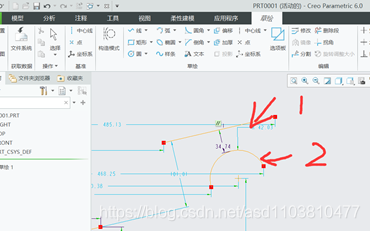

6、圆弧最高、最低点与直线的距离标注：

直接点击两个线段，然后点击鼠标中键便可。

---

7、角度的标注：

首先点击 尺寸 然后点击两个夹角边 然后再蓝色区域内点击鼠标中键。

---

8、直径、半径的标注：

半径；

单击园、圆弧，然后点击鼠标中键

直径：

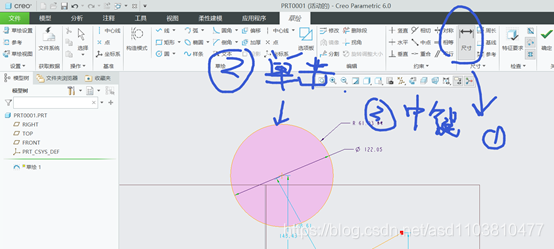

双击圆弧、园。然后点击鼠标中键。

---

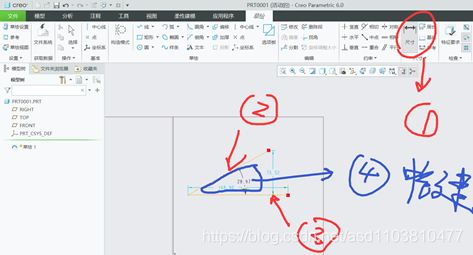

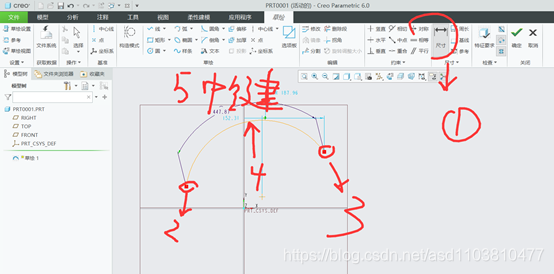

9、圆弧长度的 标注：

1点击尺寸 2、3点击圆弧两个端点 4 单击圆弧线段 5点击中键

---

10、批量修改所有尺寸。

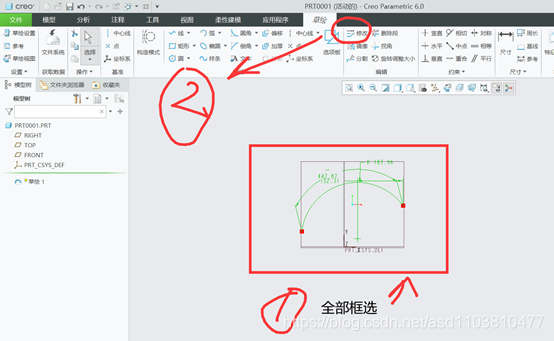

首先，框选所有尺寸，然后点击 修改按钮

便会弹出下面的修改对话框，可以取消勾选 重新生成， 勾选重新生成，只要你修改一个尺寸，图形便会立刻变化。
