zlib源码分析—DEFLATE算法原理及实现

从上一篇博客zlib源码分析—compress函数学习了compress函数的代码，这一篇我们来详细分析一下deflate算法的流程。先从compress代码中所体现出来的deflate函数的返回值和输入参数看起。通过源数据长度来判别第二个参数是Z_NO_FLUSH还是Z_FINISH（这里我们知道deflate第二个参数可以输入两个中参数Z_NO_FLUSH或Z_FINISH），即如果源数据长度为0，第二个参数为Z_FINISH，否则为Z_NO_FLUSH。deflate返回值为Z_OK为正常状态，返回Z_STREAM_END，代表流结束（也就是全部压缩完毕），其他都为err状态。

    do{
       ...
        err = deflate(&stream, sourceLen ? Z_NO_FLUSH : Z_FINISH);
    } while (err == Z_OK);
    ...
    return err == Z_STREAM_END ? Z_OK : err;

// flush可选值
/* Allowed flush values; see deflate() and inflate() below for details */
#define Z_NO_FLUSH      0   // 不需要刷写数据
#define Z_PARTIAL_FLUSH 1
#define Z_SYNC_FLUSH    2
#define Z_FULL_FLUSH    3
#define Z_FINISH        4   // 没有源数据可供压缩
#define Z_BLOCK         5
#define Z_TREES         6

/* Return codes for the compression/decompression functions. Negative values
 * are errors, positive values are used for special but normal events.
 */
#define Z_OK            0  // deflate函数状态ok
#define Z_STREAM_END    1  // 数据流结束，指示所有数据压缩完毕
#define Z_NEED_DICT     2
#define Z_ERRNO        (-1)
#define Z_STREAM_ERROR (-2)
#define Z_DATA_ERROR   (-3)
#define Z_MEM_ERROR    (-4)
#define Z_BUF_ERROR    (-5)
#define Z_VERSION_ERROR (-6)

// deflate状态
#define INIT_STATE    42    /* zlib header -> BUSY_STATE */
#ifdef GZIP
#  define GZIP_STATE  57    /* gzip header -> BUSY_STATE | EXTRA_STATE */
#endif
#define EXTRA_STATE   69    /* gzip extra block -> NAME_STATE */
#define NAME_STATE    73    /* gzip file name -> COMMENT_STATE */
#define COMMENT_STATE 91    /* gzip comment -> HCRC_STATE */
#define HCRC_STATE   103    /* gzip header CRC -> BUSY_STATE */
#define BUSY_STATE   113    /* deflate -> FINISH_STATE */
#define FINISH_STATE 666    /* stream complete */

deflate执行流程

deflate函数前三个if语句用于判断参数的正确性，deflateStateCheck用于检查状态是否是deflate种允许的状态，flush的取值需要处于[Z_NO_FLUSH, Z_BLOCK]之间，剔除了取值Z_TREES。第二个if语句，用于过滤以下情况：输出缓冲next_out指针为Z_NULL的情况、avail_in指示有输入数据，但是输入缓冲next_in指针为Z_NULL的情况、deflate状态为FINISH_STATE而flush不为Z_FINISH，并且这里层层递进的关系。第三个if就是过滤可获得的输出缓冲没有了的情况。

int ZEXPORT deflate (z_streamp strm, int flush) {
    if (deflateStateCheck(strm) || flush > Z_BLOCK || flush < 0) {
        return Z_STREAM_ERROR;
    }
}
    if (strm->next_out == Z_NULL ||
        (strm->avail_in != 0 && strm->next_in == Z_NULL) ||
        (s->status == FINISH_STATE && flush != Z_FINISH)) {
        ERR_RETURN(strm, Z_STREAM_ERROR);
    }
    if (strm->avail_out == 0) ERR_RETURN(strm, Z_BUF_ERROR);

下一步刷写pending_buf，主要目的是尽量多地将数据刷出pending_buf。如果调用后avail_out等于零，也就是没有更多输出空间，deflate会以Z_OK，last_flush等于-1返回，以期望下次给更多的avail_out输出空间。这不是非正常状态，只是正常流程中的正常操作。

    if (s->pending != 0) {
        flush_pending(strm);
        if (strm->avail_out == 0) {
            s->last_flush = -1;
            return Z_OK;
        }

确保有事情要做，避免重复连续刷写。 对于使用Z_FINISH进行的重复和无用的调用，我们将继续返回Z_STREAM_END而不是Z_BUF_ERROR。

    } else if (strm->avail_in == 0 && RANK(flush) <= RANK(old_flush) &&
               flush != Z_FINISH) {
        ERR_RETURN(strm, Z_BUF_ERROR);
    }

用户在第一次进入FINISH状态后，一定不能再提供输入数据。

    /* User must not provide more input after the first FINISH: */
    if (s->status == FINISH_STATE && strm->avail_in != 0) {
        ERR_RETURN(strm, Z_BUF_ERROR);
    }

最终过滤后的情况：

• next_out输出缓冲必须分配好
• avail_in不为零的情况下，也就是还有数据需要压缩，next_in输入缓冲必须分配好
• avail_in为零的情况下，也就是没有数据需要压缩，status状态为FINISH_STATE时，flush必须为Z_FINISH；status状态也可不为FINISH_STATE
• avail_out用于指示可获得的输出缓冲的大小必须大于0
• 避免重复连续刷写
• 用户在第一次进入FINISH状态后，一定不能再提供输入数据。

下一步进入BUSY_STATE（工作模式），该段代码用于开启新的压缩块或继续当前块。第一段代码是IF判断，主要逻辑如下：

• avail_in不为零，就是有输入数据
• avail_in为零，没有新输入数据，但是前向缓冲区里面有数据
• avail_in为零，没有新输入数据，且前向缓冲区里面没有数据，flush不等于Z_NO_FLUSH且status不等于FINISH_STATE

    if (strm->avail_in != 0 || s->lookahead != 0 ||
        (flush != Z_NO_FLUSH && s->status != FINISH_STATE))

根据不同的压缩模式调用不同的函数，并取得返回值bstate。bstate的取值可以为need_more、block_done、finish_start、finish_done。从finish_start和finish_done说起，finish_start就是压缩结束了，不接受任何新的压缩数据，但是需要输出缓冲空间以刷写压缩后的数据。finish_done是压缩真正完成的标志，也就是不接受任何新的压缩数据，且所有压缩数据都已经刷写完毕。need_more就是需要更多的输入数据和输出缓冲，如果需要更多输出缓冲，需要将last_flush置为-1，最后都返回Z_OK，进行下一次deflate。

        bstate = s->level == 0 ? deflate_stored(s, flush) :
                 s->strategy == Z_HUFFMAN_ONLY ? deflate_huff(s, flush) :
                 s->strategy == Z_RLE ? deflate_rle(s, flush) :
                 (*(configuration_table[s->level].func))(s, flush);

        if (bstate == finish_started || bstate == finish_done) {
            s->status = FINISH_STATE;
        }
        if (bstate == need_more || bstate == finish_started) {
            if (strm->avail_out == 0) {
                s->last_flush = -1; /* avoid BUF_ERROR next call, see above */
            }
            return Z_OK;
        }

block_done是指压缩块结束，需要根据flush的取值（Z_PARTIAL_FLUSH、FULL_FLUSH or SYNC_FLUSH），分别进行不同的刷新动作。正常情况下，不会走到Z_PARTIAL_FLUSH、FULL_FLUSH、SYNC_FLUSH分支，仅执行flush_pending函数，并对avail_out进行判断，如果没有可获得的空间，需要将last_flush置为-1，返回Z_OK，以期望执行下次deflate能获得更大空间。

        if (bstate == block_done) {
            if (flush == Z_PARTIAL_FLUSH) {
                _tr_align(s);
            } else if (flush != Z_BLOCK) { /* FULL_FLUSH or SYNC_FLUSH */
                _tr_stored_block(s, (char*)0, 0L, 0);
                /* For a full flush, this empty block will be recognized
                 * as a special marker by inflate_sync().
                 */
                if (flush == Z_FULL_FLUSH) {
                    CLEAR_HASH(s);             /* forget history */
                    if (s->lookahead == 0) {
                        s->strstart = 0;
                        s->block_start = 0L;
                        s->insert = 0;
                    }
                }
            }
            flush_pending(strm);
            if (strm->avail_out == 0) {
              s->last_flush = -1; /* avoid BUF_ERROR at next call, see above */
              return Z_OK;
            }
        }

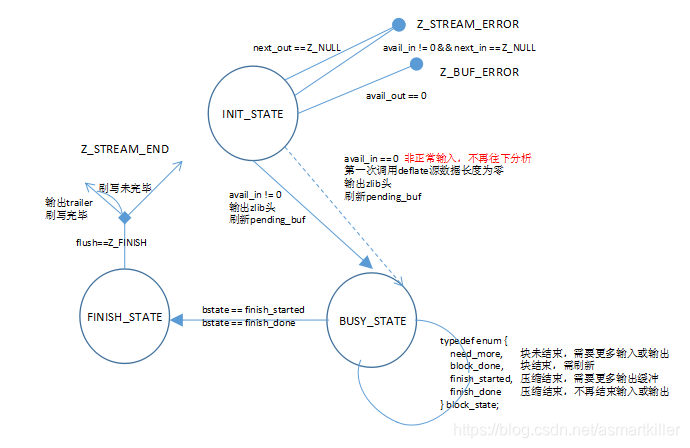

综上所述，deflate函数的主要逻辑用于处理输入数据大小、输出缓冲大小、刷新等问题。deflate函数的逻辑较为复杂，但是其主要的难点在于调用的一系列压缩函数，这些内容下一篇文章继续分析，主要关注是这些函数在什么时间返回finish_started、finish_done和block_done。下图是deflate的zlib模式下3种状态的转换图。
