设计模型之外观模式(含UML完整实例)

设设计模型之外观模式

1. 外观模式

1.1 定义与特点

  是一种通过为多个复杂的子系统提供一个一致的接口，外部应用程序不用关心内部子系统的具体的细节，这样会大大降低应用程序的复杂度，并减少了客户处理的对象数目，提高了程序的可维护性。

  外观（Facade）模式是“迪米特法则”的典型应用，它有以下主要优点：

• 降低了子系统与客户端之间的耦合度，使得子系统的变化不会影响调用它的客户类。
• 对客户屏蔽了子系统组件，减少了客户处理的对象数目，并使得子系统使用起来更加容易。
• 降低了大型软件系统中的编译依赖性，简化了系统在不同平台之间的移植过程，因为编译一个子系统不会影响其他的子系统，也不会影响外观对象。

  外观（Facade）模式的主要缺点如下：

• 不能很好地限制客户使用子系统类。
• 增加新的子系统可能需要修改外观类或客户端的源代码，违背了“开闭原则”。

1.2 模式的结构

  外观（Facade）模式包含以下主要角色：

1. 外观（Facade）角色：为多个子系统对外提供一个共同的接口。
2. 子系统（Sub System）角色：实现系统的部分功能，客户可以通过外观角色访问它。
3. 客户（Client）角色：通过一个外观角色访问各个子系统的功能。

1.3 问题由来

  在软件设计中，当一个系统的功能越来越强，子系统会越来越多，客户对系统的访问也变得越来越复杂。比如Computer，每个Computer都有CPU、Memory、Disk模块。如果将子模块都曝露给用户，当我们开启关闭Computer，还要依次开启关闭CPU、Memory、Disk。这样就会导致使用很复杂，当子模块发生变化时，用户还会受影响。

1.4 解决思路

  采用外观模式，为多个复杂的子系统提供一个一致的接口，使得客户端使用起来更加容易。把涉及到子系统的一些复杂的流程封装到统一的接口方法里，降低子系统与客户端之间的耦合度，减少了客户处理的对象数目。

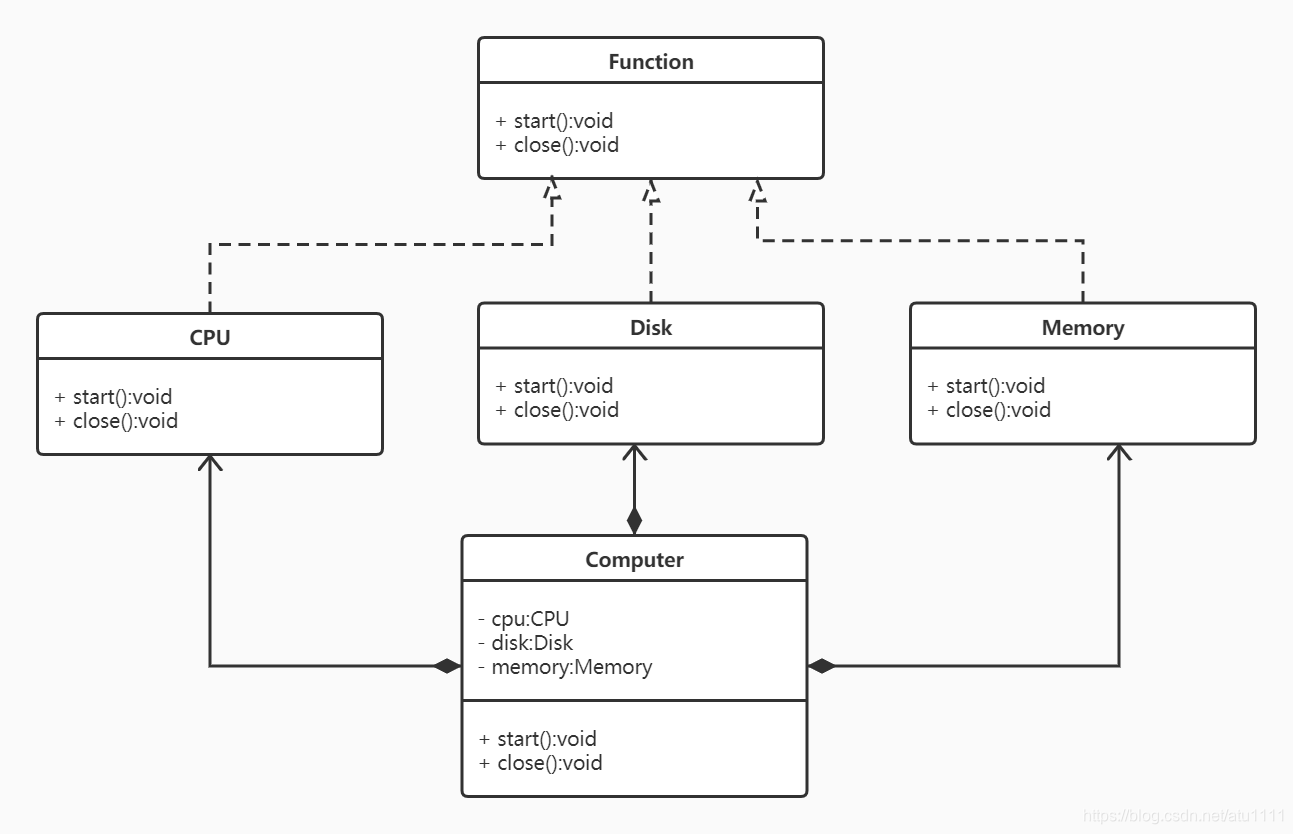

1.5 UML类图

1.6 解决方案

/**
 * @author 26530
 * 功能
 */
public interface Function
{
     void start();
     void close();
}

public class CPU implements Function{

	@Override
	public void start()
	{
		System.out.println("启动CPU");
	}

	@Override
	public void close()
	{
		System.out.println("关闭CPU");

	}

}

public class Disk implements Function{

	@Override
	public void start()
	{
		System.out.println("启动磁盘");
	}

	@Override
	public void close()
	{
		System.out.println("关闭磁盘");

	}
}

public class Memory implements Function{

	@Override
	public void start()
	{
		System.out.println("启动内存");
	}

	@Override
	public void close()
	{
		System.out.println("关闭内存");

	}
}

public class Computer implements Function
{

	private CPU cpu;
	private Disk disk;
	private Memory memory;
	@Override
	public void start()
	{
		this.cpu.start();
		this.disk.start();
		this.memory.start();
	}

	@Override
	public void close()
	{
		this.cpu.close();
		this.disk.close();
		this.memory.close();
	}

	public Computer()
	{
		this.cpu = new CPU();
		this.disk = new Disk();
		this.memory = new Memory();
	}



}

public class Test
{
     public static void main(String[] args)
     {
    	 Computer computer = new Computer();
    	 computer.start();
    	 computer.close();
    	 /*
    	          启动CPU
			启动磁盘
			启动内存
			关闭CPU
			关闭磁盘
			关闭内存
    	  */
	 }
}
