PEM电解槽MEA制备的核心-膜电极销售

水流入 CCM,其中有铱催化剂利用电能将水分子分解成氧、质子和电子。 电子被驱动通过外部电路和质子然后穿过膜。 铂催化剂将质子和电子重新聚集在一起形成氢。

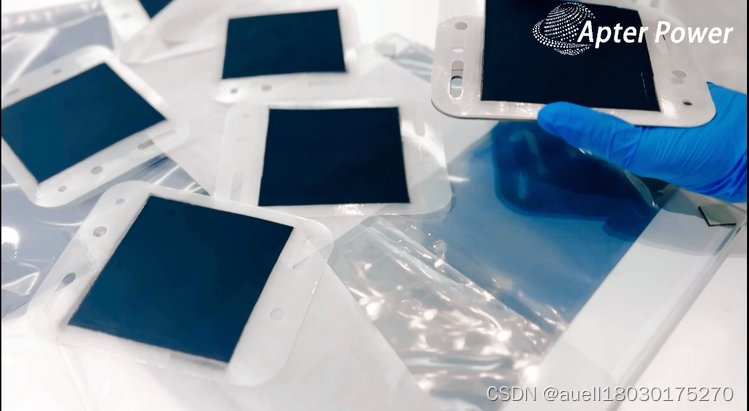

PEM膜电极(直涂CCM) 我们采用多元梯度纳米结构提升催化活性、提高催化剂有效反应活性面积,同时促进电荷传输增强导电性, 催化剂浆料对贵金属投放顺序、预混时间、温度、分散工艺等均有很高要求。 膜电极在制备过程中,需要完成催化剂合成、浆料制备、CCM封装专业机台

PEM水电解制氢技术具备快速启停、能匹配可再生能源发电波动性等优势。

在工业领域,PEM水电解制备的绿氢应用于合成氨、炼油、化工、钢铁等碳密集型行业,有助于实现双碳目标; 在交通领域,采用PEM水电解制氢技术建造加氢站现场制备绿氢,应用于燃料电池汽车、铁路、航空及航运等领域; 在电力领域,将风力、光伏等新能源电力接入氢储能系统,用于电解水制取绿氢,制得的氢气储存在储氢罐中,需要时再将氢气结合氢燃料电池发电并网,为电网供电,由此可以解决大规模消纳可再生能源的问题。

 PEM(Proton exchange membrane)是质子交换膜电解水技术的简称。 和碱性电解水制氢技术不同,PEM电解水制氢技术使用质子交换膜作为固体电解质替代了碱性电解槽使用的隔膜和液态电解质(30%的氢氧化钾溶液或26%氢氧化钠溶液),并使用纯水作为电解水制氢的原料,避免了潜在的碱液污染和腐蚀问题。

PEM电解槽运行时,水分子在阳极侧发生氧化反应,失去电子,生成氧气和质子。 随后,电子通过外电路转导至阴极,质子在电场的作用下,通过质子交换膜传导至阴极,并在阴极侧发生还原反应,得到电子生成氢气,反应后的氢气和氧气将通过阴阳极的双极板收集并输送。

和碱性电解水制氢技术相比,PEM电解水制氢技术具有电流密度大、氢气纯度高、响应速度快等优点。 PEM电解槽的电流密度更大,通常在10000 A/m2以上。 PEM电解槽的产氢纯度通常在99.99%左右。由于PEM电解槽使用纯水作为电解原料,产生的氢气中不会带入碱雾,有利于提升氢气品质。 另外,质子交换膜的气体渗透率低,这有助于避免氢气和氧气的气体交叉渗透现象。 PEM电解槽无需严格控制膜两侧压力,具有快速启动停止和快速功率调节响应的优势,适用于可再生能源发电波动性输入

PEM电解水制氢技术目前设备成本较高,PEM电解槽的单位成本仍然远高于碱性电解槽。 由于PEM电解槽需要在强酸性和高氧化性的工作环境下运行,因此设备对于价格昂贵的贵金属材料如铱、铂、钛等更为依赖,导致成本过高。

<think>好的,用户想了解关于PEM电解槽在Simulink中的建模或仿真方法。首先,我需要回忆一下相关的知识,并查看用户提供的引用内容。用户提供的引用[1]是关于质子交换燃料电池的MATLAB仿真模型,引用[2]提到了光伏耦合PEM制氢的仿真模型,包括MPPT算法。虽然这些引用主要针对燃料电池和光伏制氢,但建模方法可能有共通之处,比如电化学模型和系统集成。 首先,PEM电解槽的建模通常涉及电化学、热力学和流体动力学等方面。在Simulink中,可能需要使用等效电路模型或者基于物理方程的电化学模型。例如,电解槽的电压可以由能斯特方程、活化过电位和欧姆损失组成,这可以参考引用[1]中的电化学模型方法。 然后,用户可能需要具体的模块搭建步骤。例如,使用Simulink的基础库创建电压模型,或者利用Simscape Electrical进行更详细的物理建模。同时,流体系统部分可能需要使用Simscape Fluids来模拟氢气、氧气的产生和传输,以及水循环系统。这部分可以结合引用[2]中的光伏制氢系统,其中提到了MPPT算法,可能需要类似的控制器来优化电解槽的输入功率。 另外,热管理也是一个重要方面。电解槽在运行中会产生热量,可能需要冷却系统。Simulink中的Thermal库可以用来模拟温度变化及其对效率的影响。此外,控制策略如动态负载跟踪和效率优化算法,可能需要使用Stateflow或编写自定义的MATLAB Function块,类似引用[2]中的MPPT实现。 关于仿真验证,用户可能需要参考实际数据或文献中的参数进行模型校准,比如文献中的极化曲线数据。这部分需要确保模型参数准确,如交换电流密度、传递系数等,可能引用[1]中的参数设置方法。 最后,用户可能还需要示例模型或教程的指引,比如MathWorks官网的资源或现有的论文模型。同时,结合引用[2]中的风光储与电解制氢系统,可以建议用户如何将电解槽模型集成到更大的系统中,考虑可再生能源的波动性和储能配置。 总结起来,回答需要涵盖建模方法、模块搭建、控制策略、系统集成以及验证步骤,并结合用户提供的引用内容,指出可能的参考方向和相关资源。</think>关于PEM电解槽在Simulink中的建模与仿真方法,以下是关键技术路径和实现步骤: ### 1. **电化学核心模型** - **电压特性方程**:基于Butler-Volmer动力学方程和欧姆定律,构建电解槽电压模型: $$ V = V_{rev} + \eta_{act,a} + \eta_{act,c} + I \cdot R_{ohm} $$ 其中可逆电压$V_{rev}$通过热力学公式$V_{rev} = 1.229 - 0.85 \times 10^{-3}(T-298)$计算[^1] - **电流密度模型**:采用半经验公式$i = i_0(e^{\alpha_a F \eta_{act}/(RT)} - e^{-\alpha_c F \eta_{act}/(RT)})$描述电极反应动力学 ### 2. **Simulink模块实现** - **电气子系统**:使用Simscape Electrical构建包含可变电阻、受控电压源的电化学等效电路 ```matlab % 示例:电解槽电压计算模块 function V = fcn(I,T) R_ohm = 0.15; % [Ω·cm²] V_rev = 1.229 - 0.85e-3*(T-298); eta_act = 0.03*log(I/0.1 + 1); % 活化过电位经验公式 V = V_rev + eta_act + I*R_ohm; end ``` - **热力学耦合**:通过Simulink-PS Converter连接电气模型与Simscape Thermal模块 ### 3. **流体网络建模** - **气体生成模型**:基于Faraday定律建立H₂/O₂产率计算: $$ \dot{n}_{H_2} = \frac{\eta_F I}{2F} $$ 其中$\eta_F$为Faraday效率(典型值95-99%) - **两相流建模**:使用Two-Phase Fluid库模拟电解液循环和气液分离过程 ### 4. **控制系统集成** - **动态功率跟踪**:实现类似MPPT的优化算法(如引用[2]的P&O算法改进): ```matlab % 伪代码:变步长电流密度调整 delta_I = 0.01; % 初始步长 while abs(dP/dI) > threshold if sign(dP) == sign(dI) delta_I *= 1.2; else delta_I *= 0.8; end I_new = I_current + delta_I; end ``` - **安全保护逻辑**:通过Stateflow实现温度-压力联合监控,触发紧急停机 ### 5. **模型验证方法** - **极化曲线验证**:导入NREL实验数据[^2]进行对比,要求相对误差<5% $$误差指标: \epsilon = \frac{1}{N}\sum_{i=1}^N \frac{|V_{sim}^{(i)} - V_{exp}^{(i)}|}{V_{exp}^{(i)}}$$ - **动态响应测试**:施加阶跃电流变化(如0→1 A/cm²),验证电压响应时间<0.1s ### 6. **高级建模技术** - **多尺度建模**:耦合微观电极模型(COMSOL导出数据)与系统级模型 - **退化模型**:引入时变参数$R_{ohm}(t) = R_0(1 + 0.05\sqrt{t/1000})$模拟老化
