游戏场景设计干货：《纪念碑谷》潘洛斯视觉效果分析

在我寻找自己感兴趣的项目时，偶然间看到了荷兰艺术家?MC.Escher?的等距视觉作品，虽然之前在朋友家看到过他的画，但是当时并没有意识到这些也都是他创作的，于是我决定尝试在 Blender 中实现一下这些场景设计。最近我听说了一款由 Ustwo 开发的游戏《纪念碑谷》，当看到其画面的一刹那便立即被其视觉设计给震惊了，这再一次促使我去重新尝试创作这样的潘洛斯视觉效果。

这里分享下实际用Blender制作的类似效果，没有那么复杂，色彩也不需要靠灯光。




制作过程

我在网上找到了一些关于纪念碑谷的图片，并作为我的制作参考。

确保视觉上的匹配






这个项目最特别的地方就在于，使用到了等距视觉设计，其实这种技术也被广泛应用于游戏制作中，包括纪念碑谷。制作方式是，你需要将一个正交摄影机放在一个特定角度（例如 54.726°/0°/45°），这可以为例提供一个矢量感的视角，我的视角设定可能有点调整，因为我不想破坏这种彭罗斯三角形的错觉效果。

建模

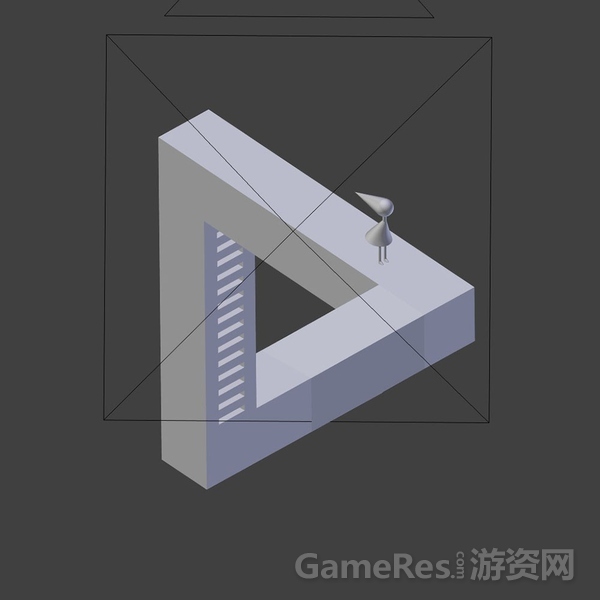

建模其实很简单，角色也只是一些简单的球体和圆柱体，这样的细节其实已经足够丰富了。

帽子是用一个圆柱体缩放制作的，矩形映射完成贴图设计，然后加上简单的光滑细分即可，不过由于后面我会去掉着色的光线效果，所以平滑不会产生高光相关的问题。


《纪念碑谷》的官方 MV 视频中可以看到，一部分模型使用到的工具也是 Blender。

贴图

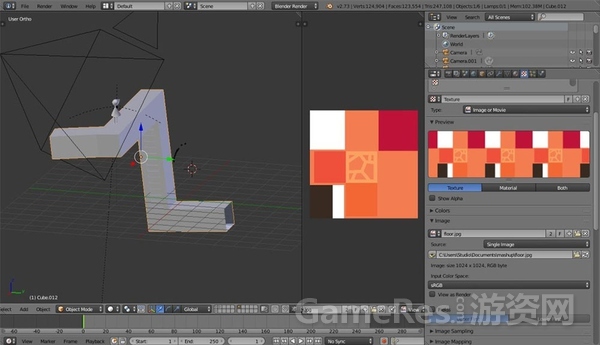

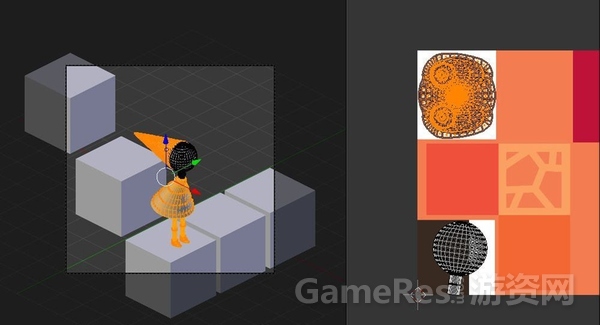

所有的模型都做了解算，我将所有的二手手机拍卖平台贴图根据色彩分布做了UV合并，因为我不想创建多个贴图，UV 拆解映射采用的是简单的视觉映射，十分方便快捷。贴图是在 GIMP 下完成的，我从参考图上取了颜色，由于整个模型没有高光，所以我用了不同的颜色来模拟高光和暗部色彩。

照明



我一盏灯都没用

渲染和后期

上次使用 BI 内置渲染已经是很久以前的事了，不过对于这个案例用 BI 再合适不过了，因为我不需要逼真的照片级渲染效果，因此整个画面渲染在几秒钟内就完成了。

最后我在 GIMP 中合成了一个星星背景，完成！
