0基础小白关于如何在pyqt5的ui窗口中内嵌一个OpenGL窗口的方法的若干摸索。

import sys
from PyQt5.QtWidgets import QApplication, QMainWindow
from PyQt5.uic import loadUi


class MainWindow(QMainWindow):
    def __init__(self, parent=None):
        super(MainWindow, self).__init__(parent)
        loadUi('opengl2.ui', self)


app = QApplication(sys.argv)
w = MainWindow()
w.show()
sys.exit(app.exec())

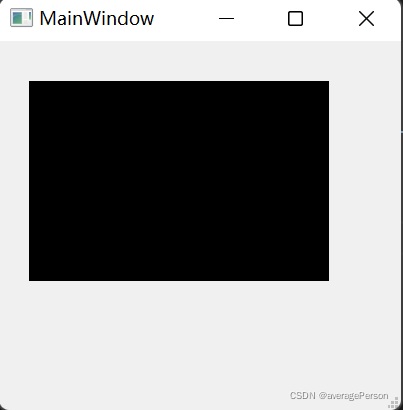

运行出来长这样，那怎么在里面画东西呢？

天知道。困难顺利，永远都有；因为现在脑子里都是空气，所以现在的大环境是困难多顺利少，困难大于顺利……

好像把这个变为现实啊，可惜，不会啊……想放弃了。

问：为什么人有超越性？

答：正是在自我超越的过程中，人找到了做人的意义，人之所以为人。（这个是论文里看的，觉得说的挺有道理的）

相比较而存在，相斗争而发展。

要实现超越就必须要斗争呐。

整体上藐视它——OpenGL套壳GUI，不是什么千年未解的数学问题。

局部上重视它——第一画界面，第二学学怎么写界面逻辑，第三学学相关背景知识。都很重要，都要一步一步学，质量互变，pyqt就那么多函数，日积月累，总会学会的；只是时间来不来得及的问题……

百度了很久，勉强实现了：

OpenGL嵌入QT的实现步骤：

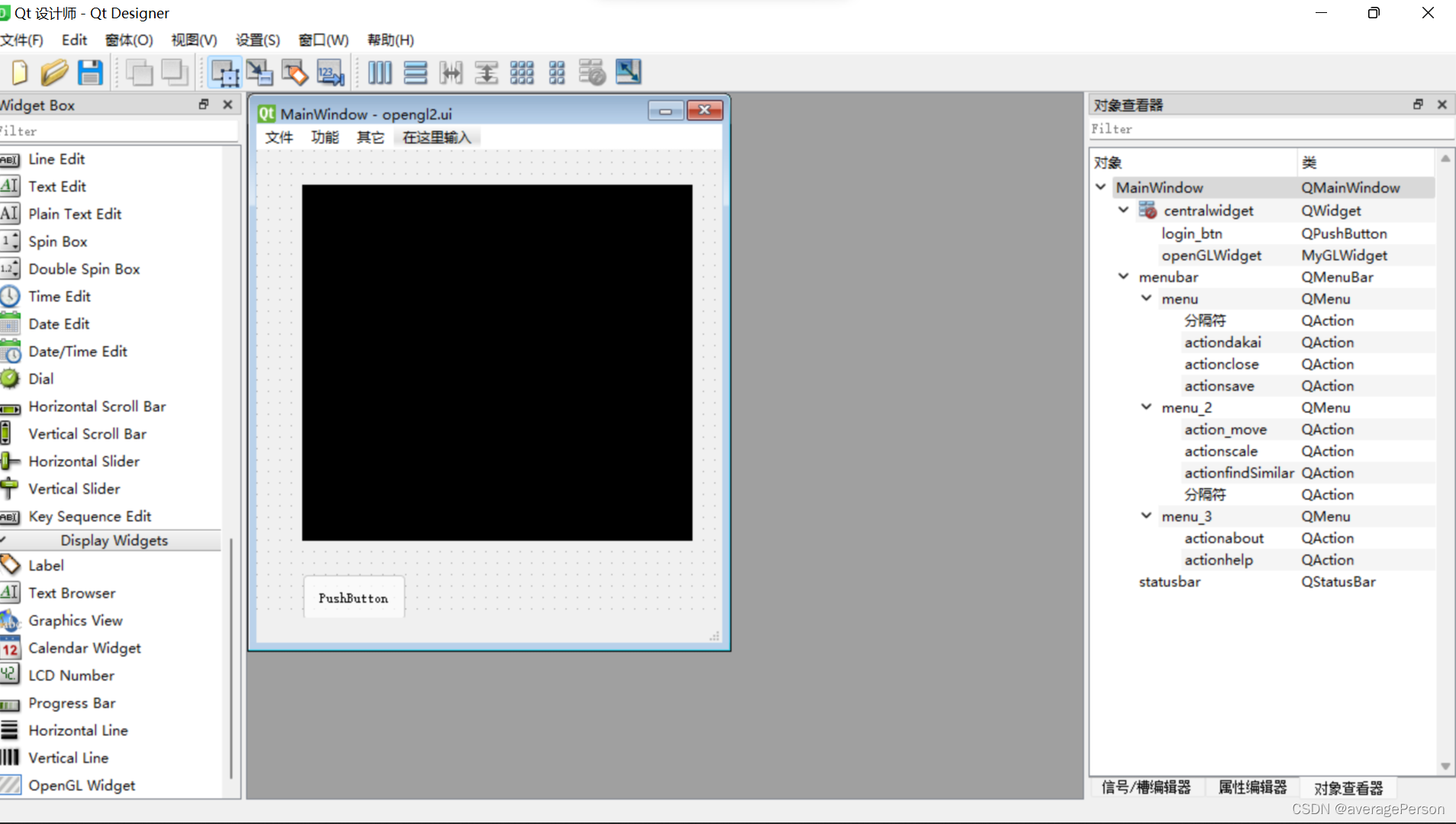

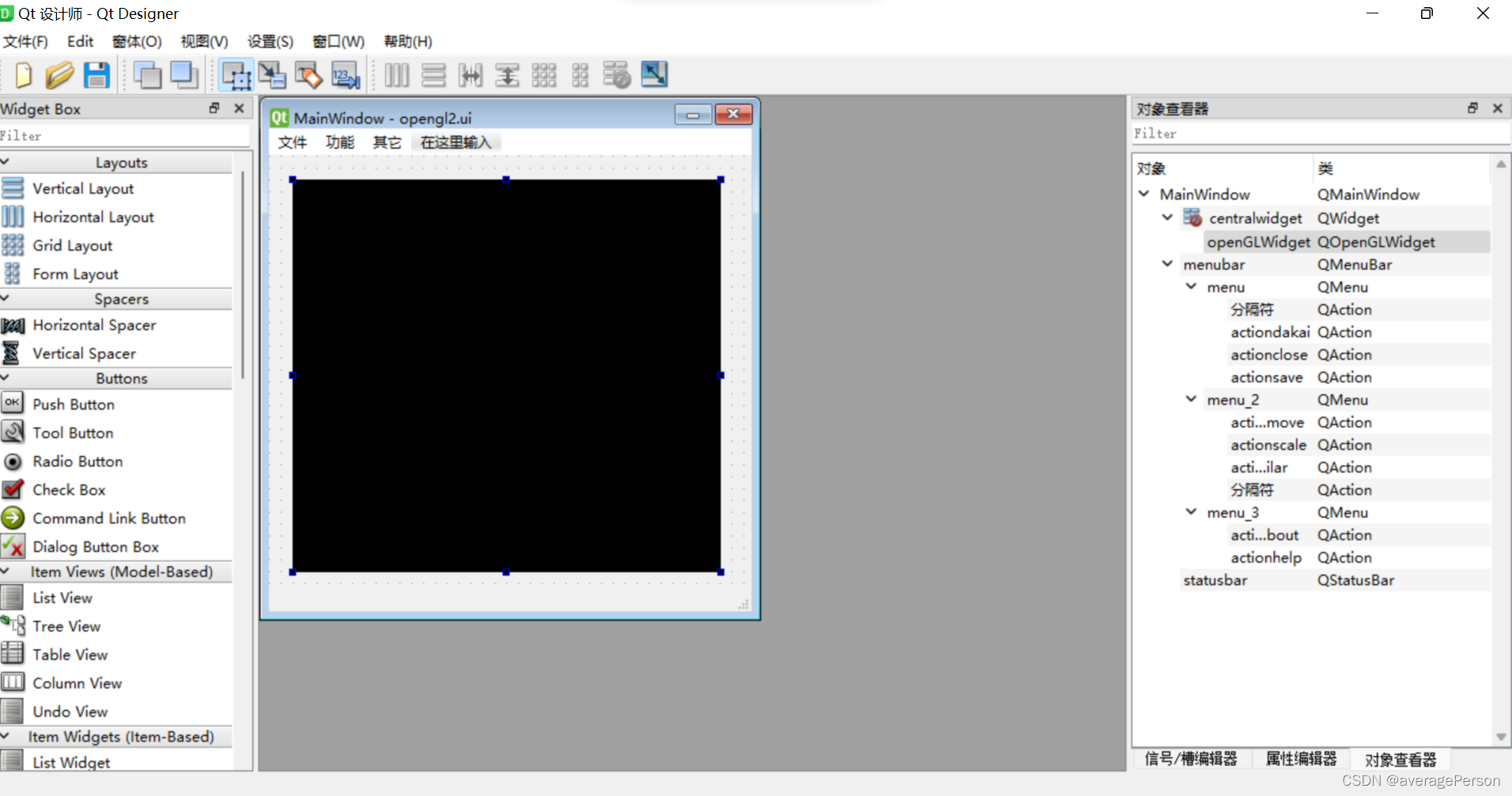

步骤1——画ui

步骤2——写代码，确定内嵌的OpenGL里显示的内容

fromUiLoadOpengl.py的一部分

class MyGLWidget(QOpenGLWidget):#通过子例化，实现自定义

    def __init__(self, parent=None):
        super(MyGLWidget, self).__init__(parent)


    def initializeGL(self):
        version_profile = QOpenGLVersionProfile()
        version_profile.setVersion(2, 0)
        self.gl = self.context().versionFunctions(version_profile)
        self.gl.initializeOpenGLFunctions()

        #设置背景色
        self.gl.glClearColor(0.2, 0.4, 0.52, 1.0)
        #深度测试
        self.gl.glEnable(self.gl.GL_DEPTH_TEST)

    def paintGL(self):
        self.gl.glClear(self.gl.GL_COLOR_BUFFER_BIT | self.gl.GL_DEPTH_BUFFER_BIT)
        self.gl.glLoadIdentity()

        #self.gl.glRotated(60.0, 1.0, 0.0, 0.0)
        self.gl.glBegin(self.gl.GL_TRIANGLES)
        self.gl.glColor3d(1.0, 0.0, 0.0)
        self.gl.glVertex3d(0.0, 1.0, 0.0)
        self.gl.glColor3d(0.0, 1.0, 0.0)
        self.gl.glVertex3d(-1.0, -1.0, 0.0)
        self.gl.glColor3d(0.0, 0.0, 1.0)
        self.gl.glVertex3d(1.0, -1.0, 0.0)
        self.gl.glEnd()

        self.gl.glBegin(self.gl.GL_LINES)
        self.gl.glVertex3d(-1.5,-1.5,0)
        self.gl.glVertex3d(1.5,1.5,0)
        self.gl.glEnd()

    def resizeGL(self, width, height):

        side = min(width, height)
        if side < 0:
            return

        #视口
        self.gl.glViewport((width - side) // 2, (height - side) // 2, side, side)
        self.gl.glMatrixMode(self.gl.GL_PROJECTION)
        self.gl.glLoadIdentity()
        #正交投射
        self.gl.glOrtho(-1.5, 1.5, -1.5, 1.5, -10, 10)
        self.gl.glMatrixMode(self.gl.GL_MODELVIEW)

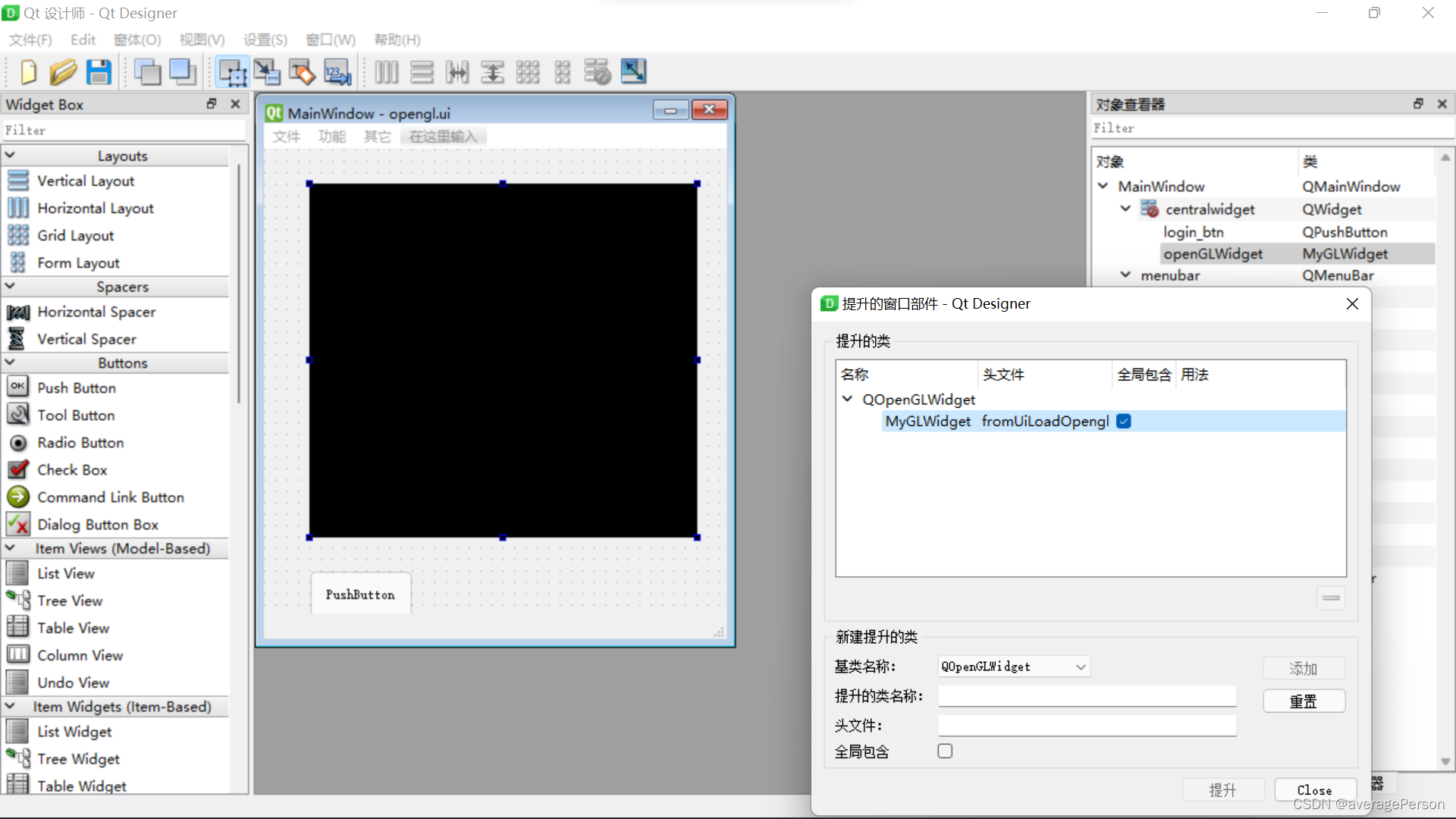

步骤3——设置一下提升

步骤4——补全其余代码

fromUiLoadOpengl.py的全部内容如下：

from cgi import test
import sys
from PyQt5.QtWidgets import QApplication, QMainWindow,QOpenGLWidget
from PyQt5.uic import loadUi
from PyQt5.QtGui import QColor, QOpenGLVersionProfile

class MyGLWidget(QOpenGLWidget):#通过子例化，实现自定义

    def __init__(self, parent=None):
        super(MyGLWidget, self).__init__(parent)


    def initializeGL(self):
        version_profile = QOpenGLVersionProfile()
        version_profile.setVersion(2, 0)
        self.gl = self.context().versionFunctions(version_profile)
        self.gl.initializeOpenGLFunctions()

        #设置背景色
        self.gl.glClearColor(0.2, 0.4, 0.52, 1.0)
        #深度测试
        self.gl.glEnable(self.gl.GL_DEPTH_TEST)

    def paintGL(self):
        self.gl.glClear(self.gl.GL_COLOR_BUFFER_BIT | self.gl.GL_DEPTH_BUFFER_BIT)
        self.gl.glLoadIdentity()

        #self.gl.glRotated(60.0, 1.0, 0.0, 0.0)
        self.gl.glBegin(self.gl.GL_TRIANGLES)
        self.gl.glColor3d(1.0, 0.0, 0.0)
        self.gl.glVertex3d(0.0, 1.0, 0.0)
        self.gl.glColor3d(0.0, 1.0, 0.0)
        self.gl.glVertex3d(-1.0, -1.0, 0.0)
        self.gl.glColor3d(0.0, 0.0, 1.0)
        self.gl.glVertex3d(1.0, -1.0, 0.0)
        self.gl.glEnd()

        self.gl.glBegin(self.gl.GL_LINES)
        self.gl.glVertex3d(-1.5,-1.5,0)
        self.gl.glVertex3d(1.5,1.5,0)
        self.gl.glEnd()

    def resizeGL(self, width, height):

        side = min(width, height)
        if side < 0:
            return

        #视口
        self.gl.glViewport((width - side) // 2, (height - side) // 2, side, side)
        self.gl.glMatrixMode(self.gl.GL_PROJECTION)
        self.gl.glLoadIdentity()
        #正交投射
        self.gl.glOrtho(-1.5, 1.5, -1.5, 1.5, -10, 10)
        self.gl.glMatrixMode(self.gl.GL_MODELVIEW)

class MainWindow(QMainWindow):
    def __init__(self):
        super().__init__()#super()构造器方法返回父级的对象。
        self.ui=loadUi("opengl.ui")#加载ui


app = QApplication(sys.argv)
w = MainWindow()
w.ui.show()
sys.exit(app.exec())

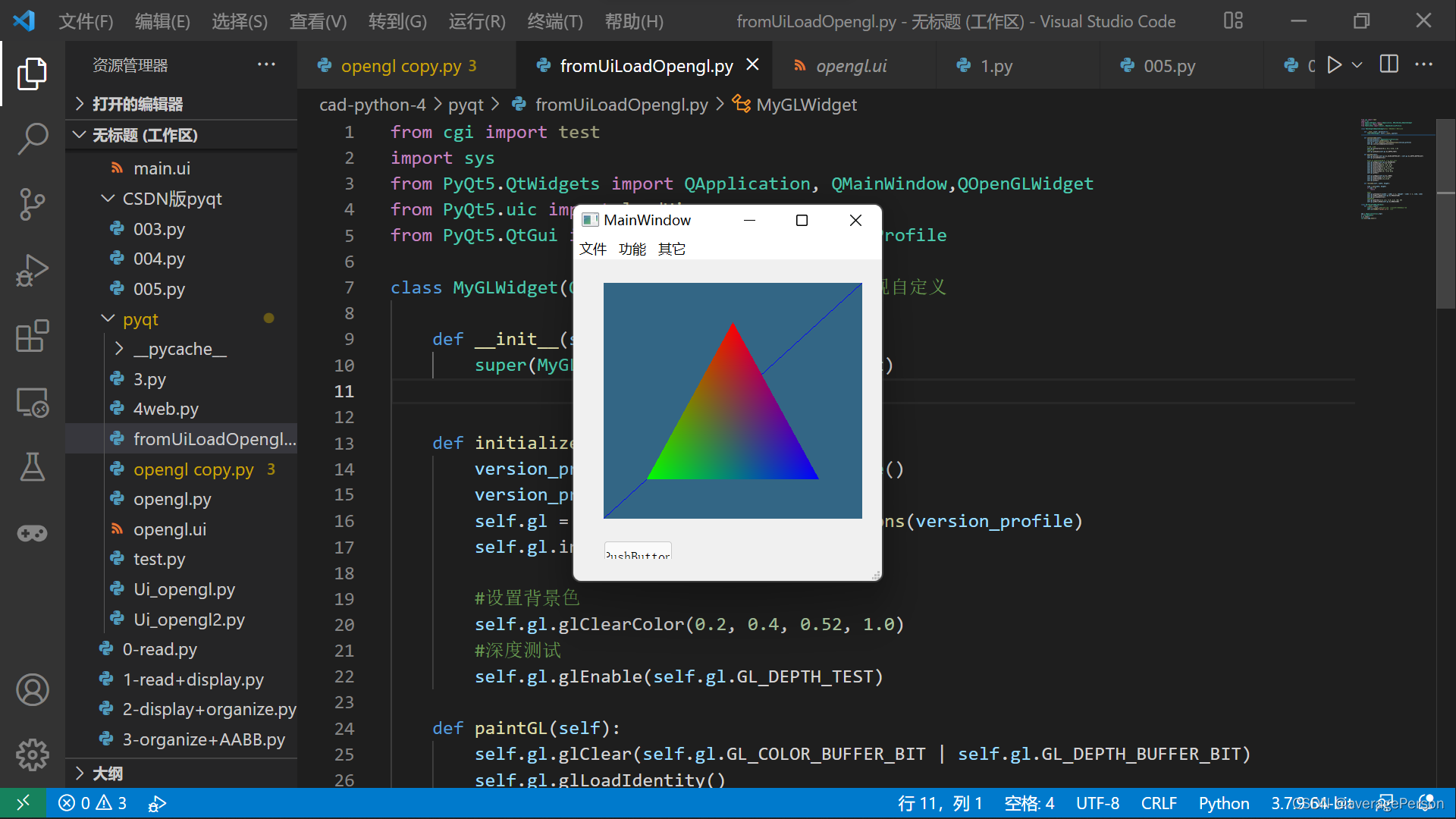

运行结果

在这个问题上卡了两天后，终于解决了。虽然这个真的不算啥，但是对我这种0基础的小小白来说，有那么一刹那的时间，还是比较激动的，为什么呢？因为劳动创造幸福，上网百度也算脑力劳动的一种嘛。

参考链接：

C++版的内嵌OpenGL

https://blog.csdn.net/markfuk996/article/details/115052239?spm=1001.2101.3001.6650.1&utm_medium=distribute.pc_relevant.none-task-blog-2%7Edefault%7ECTRLIST%7ERate-1.pc_relevant_default&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2%7Edefault%7ECTRLIST%7ERate-1.pc_relevant_default&utm_relevant_index=2https://blog.csdn.net/markfuk996/article/details/115052239?spm=1001.2101.3001.6650.1&utm_medium=distribute.pc_relevant.none-task-blog-2~default~CTRLIST~Rate-1.pc_relevant_default&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2~default~CTRLIST~Rate-1.pc_relevant_default&utm_relevant_index=2QT设计师提升的具体操作方法：

https://blog.csdn.net/g11023225/article/details/119274622?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522164113024416780271976430%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fall.%2522%257D&request_id=164113024416780271976430&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~all~first_rank_ecpm_v1~rank_v31_ecpm-2-119274622.pc_search_insert_es_download_v2&utm_term=pyqt5%E6%8F%90%E5%8D%87%E7%AA%97%E5%8F%A3%E9%83%A8%E4%BB%B6&spm=1018.2226.3001.4187https://blog.csdn.net/g11023225/article/details/119274622?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522164113024416780271976430%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fall.%2522%257D&request_id=164113024416780271976430&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~all~first_rank_ecpm_v1~rank_v31_ecpm-2-119274622.pc_search_insert_es_download_v2&utm_term=pyqt5%E6%8F%90%E5%8D%87%E7%AA%97%E5%8F%A3%E9%83%A8%E4%BB%B6&spm=1018.2226.3001.4187实现了一点过去实现不了的东西。也是一个小小的超越。人都有点超越性嘛。

但是离实用还差着十万八千里，再说吧~

加上菜单栏

内嵌的OpenGL窗口怎么用，现在已经知道了，那末，菜单栏怎么用？

https://blog.csdn.net/seniorwizard/article/details/109820641?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522164852214216780269861393%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fall.%2522%257D&request_id=164852214216780269861393&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~all~first_rank_ecpm_v1~rank_v31_ecpm-2-109820641.142^v5^pc_search_insert_es_download,143^v6^register&utm_term=pyqt5%E7%9A%84qaction%E4%BA%8B%E4%BB%B6%E7%BB%91%E5%AE%9A&spm=1018.2226.3001.4187https://blog.csdn.net/seniorwizard/article/details/109820641?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522164852214216780269861393%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fall.%2522%257D&request_id=164852214216780269861393&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~all~first_rank_ecpm_v1~rank_v31_ecpm-2-109820641.142%5Ev5%5Epc_search_insert_es_download,143%5Ev6%5Eregister&utm_term=pyqt5%E7%9A%84qaction%E4%BA%8B%E4%BB%B6%E7%BB%91%E5%AE%9A&spm=1018.2226.3001.4187关于类的函数的self参数的解释：

https://blog.csdn.net/bing900713/article/details/60884931https://blog.csdn.net/bing900713/article/details/60884931知道这么多，下面的就好理解了：

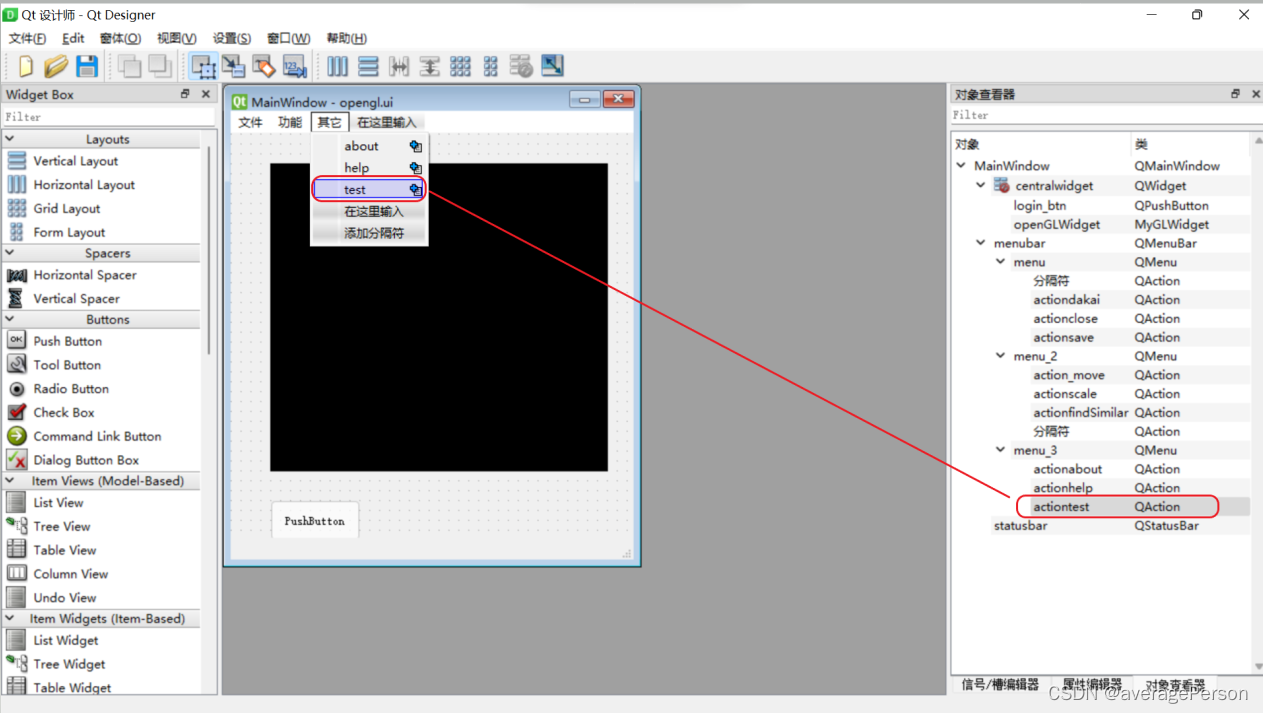

第一，画ui，画窗口。窗口的选项，对应QAction类的一个对象。

第二，代码里加一个对槽函数的响应

from cgi import test
import sys
from PyQt5.QtWidgets import QApplication, QMainWindow,QOpenGLWidget
from PyQt5.uic import loadUi
from PyQt5.QtGui import QColor, QOpenGLVersionProfile

class MyGLWidget(QOpenGLWidget):#通过子例化，实现自定义

    def __init__(self, parent=None):
        super(MyGLWidget, self).__init__(parent)


    def initializeGL(self):
        version_profile = QOpenGLVersionProfile()
        version_profile.setVersion(2, 0)
        self.gl = self.context().versionFunctions(version_profile)
        self.gl.initializeOpenGLFunctions()

        #设置背景色
        self.gl.glClearColor(0.2, 0.4, 0.52, 1.0)
        #深度测试
        self.gl.glEnable(self.gl.GL_DEPTH_TEST)

    def paintGL(self):
        self.gl.glClear(self.gl.GL_COLOR_BUFFER_BIT | self.gl.GL_DEPTH_BUFFER_BIT)
        self.gl.glLoadIdentity()

        #self.gl.glRotated(60.0, 1.0, 0.0, 0.0)
        self.gl.glBegin(self.gl.GL_TRIANGLES)
        self.gl.glColor3d(1.0, 0.0, 0.0)
        self.gl.glVertex3d(0.0, 1.0, 0.0)
        self.gl.glColor3d(0.0, 1.0, 0.0)
        self.gl.glVertex3d(-1.0, -1.0, 0.0)
        self.gl.glColor3d(0.0, 0.0, 1.0)
        self.gl.glVertex3d(1.0, -1.0, 0.0)
        self.gl.glEnd()

        self.gl.glBegin(self.gl.GL_LINES)
        self.gl.glVertex3d(-1.5,-1.5,0)
        self.gl.glVertex3d(1.5,1.5,0)
        self.gl.glEnd()

    def resizeGL(self, width, height):

        side = min(width, height)
        if side < 0:
            return

        #视口
        self.gl.glViewport((width - side) // 2, (height - side) // 2, side, side)
        self.gl.glMatrixMode(self.gl.GL_PROJECTION)
        self.gl.glLoadIdentity()
        #正交投射
        self.gl.glOrtho(-1.5, 1.5, -1.5, 1.5, -10, 10)
        self.gl.glMatrixMode(self.gl.GL_MODELVIEW)

class MainWindow(QMainWindow):
    def __init__(self):
        super().__init__()#super()构造器方法返回父级的对象。
        self.ui=loadUi("opengl.ui")#加载ui

        self.ui.actiontest.triggered.connect(self.onTest)#测试菜单栏选项的槽函数

    #def onTest():
    def onTest(self):
        print("菜单栏测试选项被选中")

app = QApplication(sys.argv)
w = MainWindow()
w.ui.show()
sys.exit(app.exec())

运行结果如下：
