Amazon Glue是一项完全托管，无服务器架构的ETL服务。客户无需预置基础设置，仅需由Amazon Glue负责预置、扩展Spark运行环境，客户只需要专注开发ETL代码，并且使用Amazon Glue时，只需为ETL作业运行时间付费。
介于Amazon Glue的诸多好处，很多客户考虑将现有ETL任务迁移到Amazon Glue上，然而，如果发现原先使用的ETL任务的编排工具和Glue并没有很好的集成，在迁移过程中就需要对编排工具重新选型。Amazon Glue作为一种新型的ETL服务，任务编排的选型上有诸多选择，例如：
亚马逊云科技原生编排服务Amazon Step Functions
Amazon Glue原生的编排功能Glue Workflow
数据工程中流行的Apache Airflow
本文就编排选型，如何实现自动化迁移工作流，减少开发人员适配工作上做一定的探索。关于使用Amazon Step Functions管理Amazon Glue任务的资料相对丰富，可以参考官方文档：使用Amazon Step Functions管理Amazon Glue任务以及诸多博客，本文不再重复，会重点介绍后两种编排方式，并且加以总结。
使用Amazon Step Functions管理Amazon Glue任务
https://docs.aws.amazon.com/step-functions/latest/dg/connect-glue.html
诸多博客
https://aws.amazon.com/cn/blogs/big-data/category/application-services/aws-step-functions/
???? 想要了解更多亚马逊云科技最新技术发布和实践创新，敬请关注在上海、北京、深圳三地举办的2021亚马逊云科技中国峰会！点击图片报名吧～上海站峰会已经圆满落幕，更多精彩内容，敬请期待北京、深圳分会吧！
使用Amazon Glue Workflow
编排任务
Amazon Glue原生提供Amazon Glue Workflow（Amazon Glue工作流）作为Amazon Glue ETL任务的编排服务。
Amazon Glue Workflow提供可视化界面，可以方便地创建基于Amazon Glue任务的工作流，在Amazon Glue工作流中指定作业、爬虫程序（Amazon Glue Crawler)和触发器。工作流可以按需或者按指定计划运行。
然而，在迁移现有ETL工作流，尤其是复杂的ETL工作流时，在可视化界面上一一重新定义并不现实。这时候就需要有自动化手段进行迁移。和其他亚马逊云科技服务类似，Amazon Glue Workflow的代码化定义有几种方式：
Amazon Glue服务的API/SDK
CloudFormation
Amazon CDK（Cloud Development Kit）
以常见的Azkaban工作流为例，Azkaban可通过API导出现有工作流的JSON描述文件，示例如下。
[
{
"project" : "azkaban-test-project",
"nodes" : [ {
"id" : "test-final",
"type" : "command",
"in" : [ "test-job-3" ]
}, {
"id" : "test-job-start",
"type" : "java"
}, {
"id" : "test-job-3",
"type" : "java",
"in" : [ "test-job-2" ]
}, {
"id" : "test-job-2",
"type" : "java",
"in" : [ "test-job-start" ]
} ],
"flow" : "sample-workflow-by-cdk",
"projectId" : 192
}
]
可通过API导出现有工作流的JSON
https://azkaban.github.io/azkaban/docs/latest/#api-fetch-flows-of-a-project
在上述JSON描述文件里，每个node是一个任务，而每个节点的依赖任务则定义在”in”中。针对这样的任务关联描述，我们选用Amazon CDK的方式部署Amazon Glue Workflow，因为使用CDK可以用代码化的方式生成CloudFormation模板，而不需要在模板里手动填写每个任务的依赖关系，从而减少开发人员的工作量。并且，当修改JSON描述文件时，比如增加或者删除一个任务依赖时，只需要重新运行CDK deploy就可以更新CloudFormation堆栈，CloudFormation可以自动生成Changeset更新，将提交的更改与堆栈的当前状态进行对比，然后仅更新更改过的资源。
使用CDK部署
Amazon Glue ETL任务和工作流
如果没有在客户端安装过CDK，可以参照Amazon CDK文档安装。
git clone https://github.com/yizhizoe/glue_orchestration.git
cd glue-workflow-cdk
#上传Python脚本到Glue的默认S3桶
aws s3 cp dummy.py s3://aws-glue-scripts-<account ID>-<region>/
export GLUE_SCRIPT_S3="s3://aws-glue-scripts-<account ID>-<region>/dummy.py"
cdk init
#部署Glue任务的定义
cdk deploy glue-job-cdk
#部署Glue工作流的定义
cdk deploy glue-workflow-cdk
Amazon CDK文档
https://docs.aws.amazon.com/cdk/latest/guide/getting_started.html
在CloudFormation Stack中我们能看到创建了两个堆栈

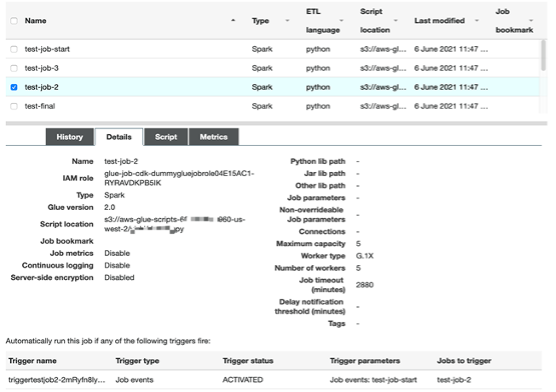

glue-job-cdk部署了描述文件中所有的Amazon Glue ETL任务。由于示例代码仅关注任务之间的编排，每个任务都使用了一个最简单的Spark脚本，使用了Amazon Glue 2.0的引擎并且分配了5个DPU。
glue-workflow-cdk部署了Amazon Glue工作流的定义，并且激活了工作流中的每一个触发器。

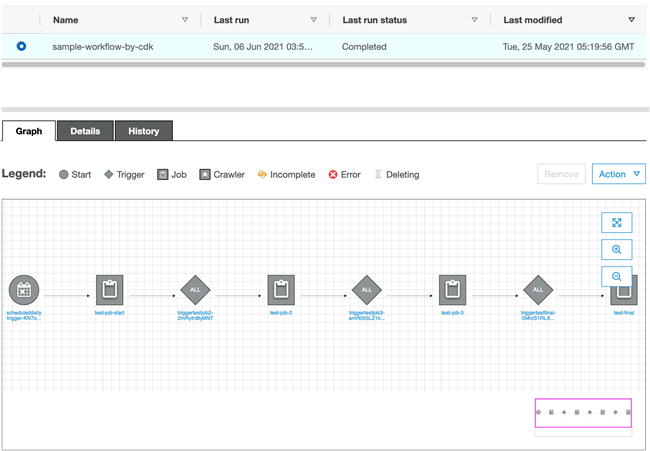

在Amazon Glue管理界面上，我们可以看到如下的工作流

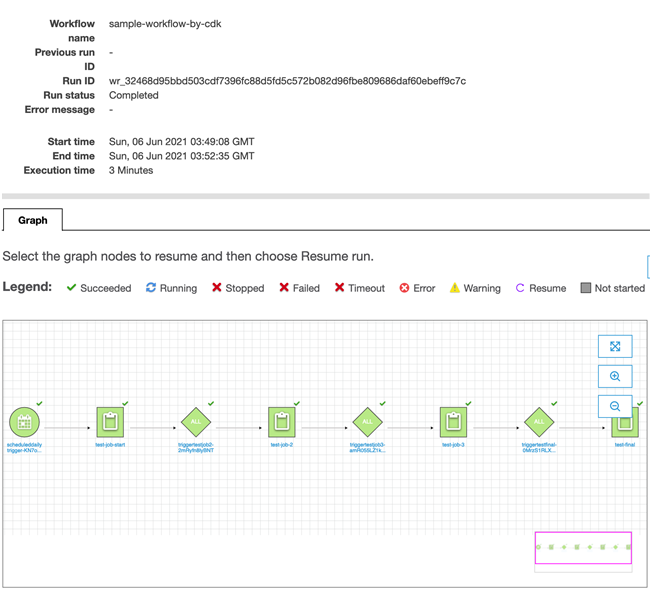

尝试启动工作流，可以看到执行成功。
更新工作流
当开发人员在工作流需要添加一个任务test-job-4，并且更改任务之间依赖，他只需要在json文件里修改。
重新部署Amazon Glue任务和Amazon Glue工作流的CDK堆栈
cp updated_sample_workflow.json sample_workflow.json
cdk deploy glue-job-cdk
cdk deploy glue-workflow-cdk

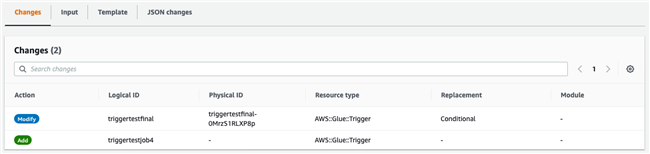

在CloudFormation glue-workflow-cdk堆栈的Changes里，我们注意到在只有变化的部分被更新了。

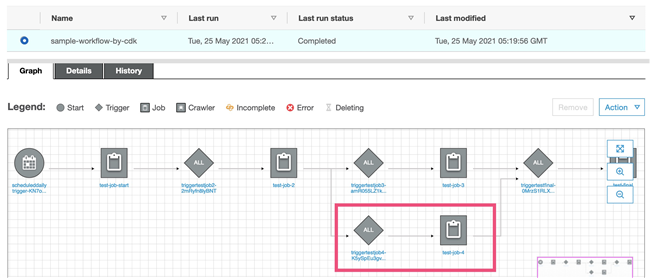

在工作流界面上可以发现任务test-job-4已经被加到工作流里
虽然在我们的示例中只有几个任务的工作流，但是在实践中可以应用到更多更复杂的工作流的更新上。使用CDK的部署方式使得开发人员只需要维护比较简单的依赖描述文件，而不需要去反复实现工作流部署的代码。
在使用CDK部署工作流的同时，需要注意以下CloudFormation的一些限制
一些限制
https://docs.aws.amazon.com/AWSCloudFormation/latest/UserGuide/cloudformation-limits.html
CloudFormation单个Stack资源上限：由于任务的堆栈里每个工作流、任务、触发器都会对应一个资源，需要注意单个堆栈最多只能有500个资源。
CloudFormation单个模板长度上限：如果工作流过长（几百个任务以上），可能会使得CDK生成的CloudFormation模板超过1MB的长度限制。
使用Apache Airflow编排任务
Apache Airflow是近几年流行的一个分布式的通用任务编排平台，通过DAG（Directed acyclic graph有向无环图）来管理任务流程的任务调度工具，而DAG在Python代码中定义，设置任务的依赖关系即可实现任务调度。Airflow记录了已执行任务的状态，报告故障，必要时重试，并允许安排整个管道或其部分以通过回填来执行。
Airflow对很多亚马逊云科技上的服务都有集成，提供了丰富的operator，相当于预先定义好的任务模板，比如可以通过EC2StartInstanceOperator启动一台Amazon EC2机器。下文中我们会尝试使用Airflow来部署同样的工作流。
operator
https://airflow.apache.org/docs/apache-airflow-providers-amazon/stable/_api/airflow/providers/amazon/aws/index.html
比如可以通过EC2StartInstanceOperator启动一台
https://airflow.apache.org/docs/apache-airflow-providers-amazon/stable/_api/airflow/providers/amazon/aws/operators/ec2_start_instance/index.html#module-airflow.providers.amazon.aws.operators.ec2_start_instance
Airflow在亚马逊云科技上有各种部署形态，可以基于EKS，ECS Fargate。本文中我们使用亚马逊云科技托管的Airflow服务，即MWAA（Amazon Managed Workflows for Apache Airflow)。
MWAA提供了开箱即用的Airflow服务，不需要维护机器，可自动扩展，高可用，减少运维的工作，并且提供了和IAM的集成。
在这一节里，我们仅创建Airflow DAG做Amazon Glue任务的编排，Amazon Glue任务的定义我们沿用上一节CDK部署的Amazon Glue任务。
创建MWAA环境
执行以下创建MWAA环境的Amazon S3桶。将Python依赖requirements.txt和DAG上传到Amazon S3里。
cd ../glue-airflow/
export MWAA_S3=s3://<new_bucket_name_for_mwaa_dag>
aws s3 mb $MWAA_S3
aws s3 cp requirements.txt $MWAA_S3/
aws s3 cp sample_workflow.json $MWAA_S3/
aws s3 cp dags/glue_dag.py $MWAA_S3/dags/
2.按照MWAA Get Started文档创建MWAA环境，注意以下MWAA环境使用的是最新Airflow 2.0以上的环境，在创建MWAA环境时，选择Airflow 2.0.2。
按照MWAA Get Started文档创建MWAA环境
https://docs.aws.amazon.com/mwaa/latest/userguide/get-started.html
3.给MWAA的执行角色添加Amazon Glue任务相应的权限。
POLICY_ARN=$(aws iam create-policy --policy-document file://iam_policy_example/glue-run-policy.json --policy-name glue-run-policy --query Policy.Arn)
aws iam attach-role-policy --role-name Glue-mwaa-env-role --policy-arn $POLICY_ARN
Amazon Glue ETL任务DAG的实现
虽然Airflow提供了Amazon Glue Operator，但目前这个Operator仅支持创建并执行Glue 1.0的任务。由于Amazon Glue 2.0的任务类型启动时间更短，并且运行收费更经济，所以我们希望在示例代码中展示调度Glue 2.0的任务。我们用PythonOperator自定义了Amazon Glue的operator，底下实现使用AmazonBaseHook启动Glue任务，轮询其状态，并且将任务的唯一标识ID记录在Airflow worker日志中。
def get_glue_operator_args(job_name):
glue_client = AwsBaseHook(aws_conn_id='aws_default').get_client_type(client_type='glue')
response = glue_client.start_job_run(JobName=job_name)
job_id = response['JobRunId']
print("Job {} ID: {}".format(job_name,job_id))
while True:
status = glue_client.get_job_run(JobName=job_name, RunId=job_id)
state = status['JobRun']['JobRunState']
if state == 'SUCCEEDED':
print('Glue job {} run ID {} succeeded'.format(job_name,job_id))
break
if state in ['STOPPED', 'FAILED', 'TIMEOUT', 'STOPPING']:
print('Glue job {} run ID {} is in {} state'.format(job_name,job_id, state))
raise Exception
time.sleep(10)
Amazon Glue Operator
https://airflow.apache.org/docs/apache-airflow-providers-amazon/stable/_api/airflow/providers/amazon/aws/operators/glue/index.html
在MWAA中执行
Amazon Glue ETL任务的DAG

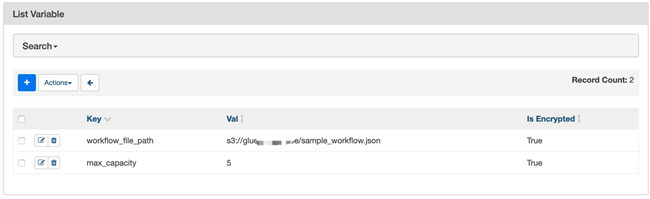

登录到Airflow的UI界面上可以看到sample-workflow-by-airflow的DAG。在启动它之前，我们先设置所需的两个Airflow变量。
workflow_file_path：设置为工作流json文件的Amazon S3 URI
max_capacity：这是Amazon Glue任务所需的资源容量，即DPU数量。此处我们设置为5。

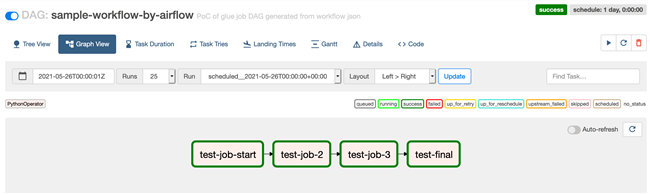

回到DAG的界面，将sample_workflow_by_airflow DAG设置为active。在Graph view里可以看到这个DAG结构和json描述文件里的任务相对应。启动DAG可以看到DAG执行成功。
虽然每个DAG中的Task instance和Amazon Glue的任务一一对应，但是如果要查找Amazon Glue任务的执行日志以及监控指标，我们需要能关联每次执行的Task Instance和Amazon Glue任务的Run ID。
Task instance的日志里记录了Amazon Glue任务的Run ID。

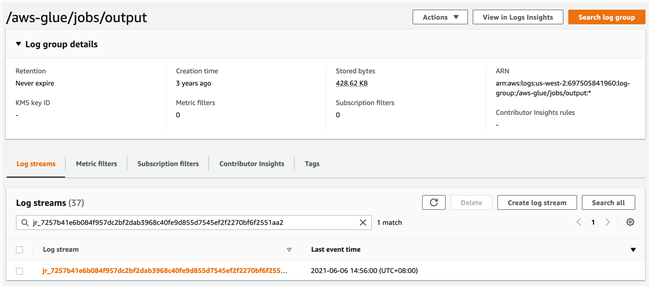

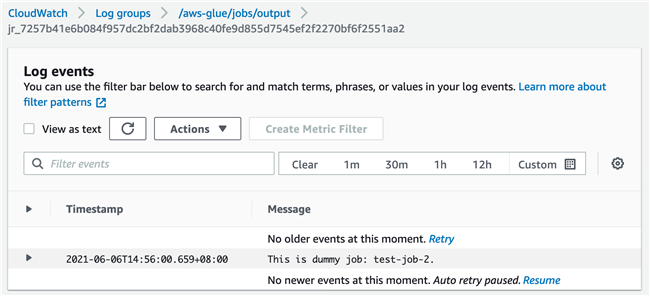

根据这个Run ID，可以在Amazon Glue的CloudWatch Log Group里搜索日志流，就可以找到对应的日志。
Amazon Glue任务编排工具比较和总结

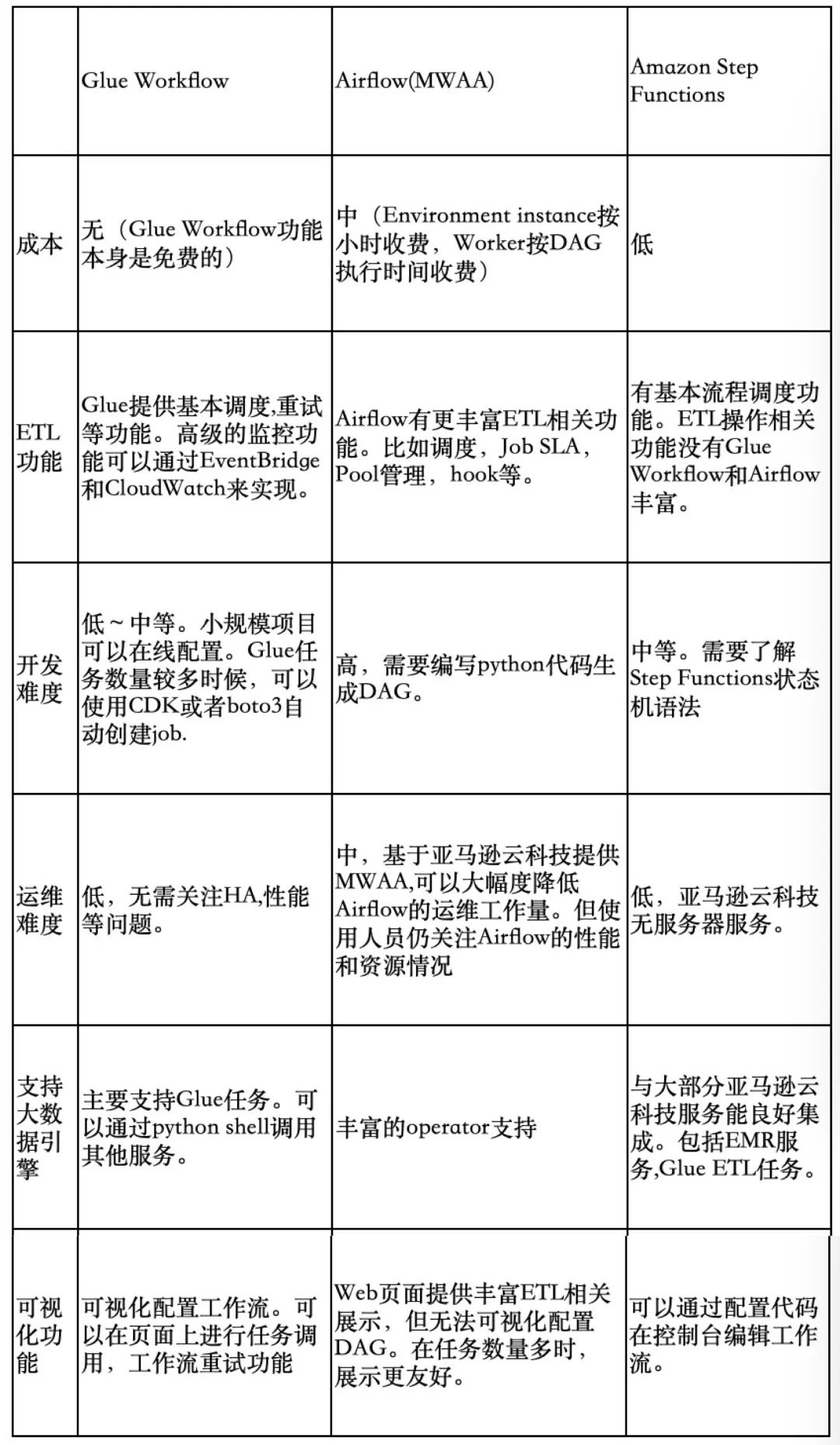

虽然本文没有具体介绍Amazon Step Functions操作,但为了更全面比较流程编工具优缺点，仍将它加到比较表格中。
Amazon Glue Workflow，Airflow和Amazon Step Functions有各自的设计哲学和适用场景。如果你不知道如何选择，下面是一些建议：
Amazon Step Functions优势在于集成亚马逊云科技服务。如果ETL 规模很小而且需要集成亚马逊云科技其它服务，如Lambda, EMR等，Step functions是最佳选项。
项目规模较小，团队开发能力偏弱，可以先尝试使用Amazon Glue Workflow。
如果项目规模庞大，数据流程复杂度比较高,可以考虑使用Airflow作为Amazon Glue任务调度工具。
本篇作者
高怿之
亚马逊云科技解决方案架构师
负责跨国企业客户的解决方案咨询，应用架构设计优化，同时致力于亚马逊云科技无服务器类服务的应用和推广。加入亚马逊云科技之前曾在IBM存储部门担任软件架构师。
李国建
亚马逊云科技大数据架构师
主要为客户提供数据处理和分析相关的架构设计和技术咨询服务。包括数据分析系统性能优化 ，数据平台架构和规划，实时流处理架构，数据湖架构等。在零售，金融等行业有丰富实践经验。
