基于51单片实现实时时钟（超详细）

 时钟部分

DS1302是低功率实时时钟芯片        RTC：实时时钟，通常被称为时钟芯片，DS1302是其中一种

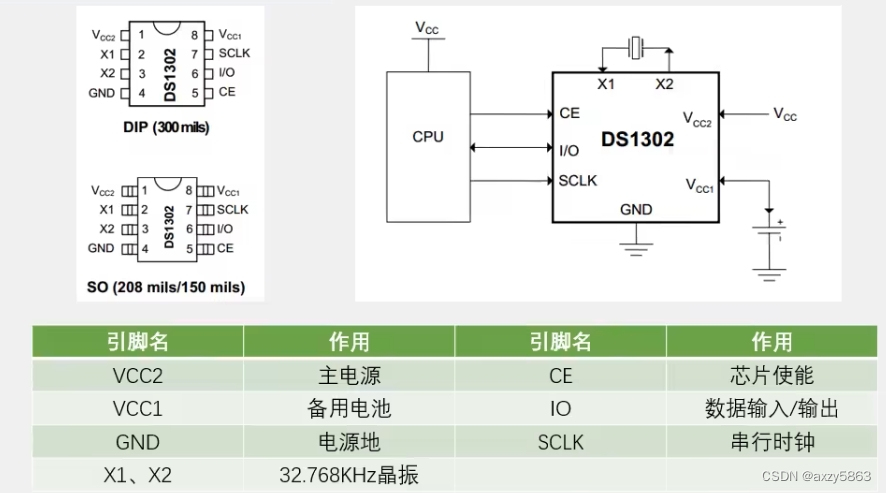

引脚定义和应用电路

注:1、引脚VCC2是主电源，VCC1是备用电源 ，开发板的VCC1没有接，故看不到开发板掉电时时钟继续走时的现象。

2、32.768hz频率的晶振是对实时时钟比较易用且准确的。

3、晶振（全称叫石英晶体增长器）就是给实时时钟系统提供一个稳定的技术脉冲，晶振经过内部电路的处理会输出1hz标准的频率(频率的精度很高)，故晶振是用来计时的。一般来说，晶振都是与时钟，稳定的脉冲有关的。晶振产生的震荡稳定性特别高，它产生的时钟频率精度特别高。

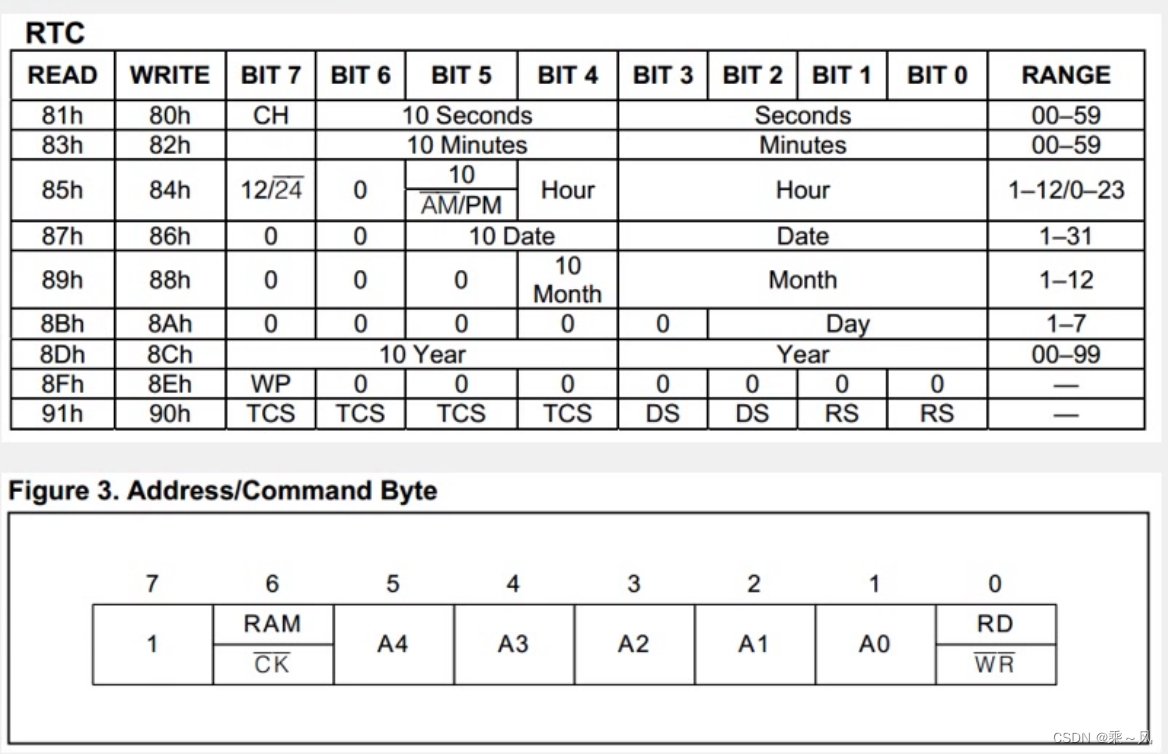

寄存器定义

命令字：总共是一个字节有8位，它的最高位7固定是1；如果操作RAM那么第6位给1，如果操作CK（clock 时钟）第6位给0；第5位到第1位是地址（如果操作秒，地址为00000）；最后一位确定读入和写入（RD为read,WR为write）（WR加一横线代表它是0有效或低电平有效），

注：RAM是一种临时性的存储介质，它允许数据被快速读取和写入

注：

在DS1302实时时钟芯片中，有8个与时间相关的寄存器以及一个用于控制涓流充电的寄存器。这些寄存器的5位地址如下：

• 秒（Seconds）：地址 0b00000，对应于二进制地址 00000，十进制地址为 0，写入时需考虑的是RAM操作控制位和读写控制位，实际写入时秒寄存器的命令字节可能是 0x81 或 0x80。

• 分（Minutes）：地址 0b00001

• 小时（Hours）：地址 0b00010

• 日期（Date）：地址 0b00011

• 月份（Month）：地址 0b00100

• 星期（Day of Week）：地址 0b00101，注意在DS1302中星期日用0表示

• 年份（Year）的低字节（Least Significant Byte, LSB）：地址 0b00110

• 年份（Year）的高字节（Most Significant Byte, MSB）：地址 0b00111

每个寄存器都是8位宽，并且在访问它们时需要通过特定的串行通信协议进行，其中包括一个7位的地址位加上额外的控制位来指示是读操作还是写操作，以及是否针对RAM或时钟寄存器进行操作。例如，对于写入操作，最高有效位（MSB）通常被置为1，而对于读取操作，这个位则会被置为0。

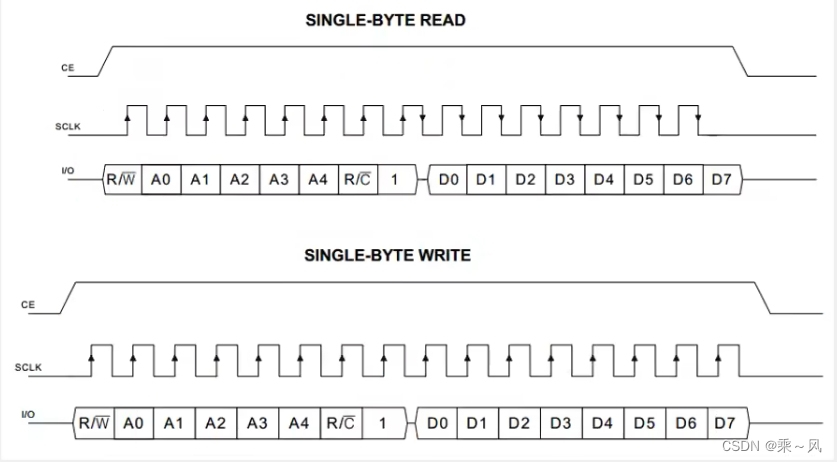

时序定义

（命令字和数据怎么对应起来的就要看时序图）

CE：在整个操作过程中CE要保证高电平，操作之前给CE置1，操作完成之后要给CE置0。

SCLK：在时钟的上升沿IO口写入数据，在时钟的下降沿输出数据。

BCD码

单片机的数据不是以正常的二进制进行存储的，而是以BCD码进行存储的

BCD码，用4位二进制表示1位十进制数

例：0001 0011表示13,1000 0101表示85,0001 1010不合法

在十六进制中的体现：0x13表示13，0x85表示85,0x1A不合法

BCD转十进制：BCD=BCD/16*10+BCD%16；（2位BCD）

十进制转BCD码：BCD=D
