在机床自动化改造时，数控机床和PLC之间进行数据交互，实现数控机床自动控制的功能，需要使用支持的通讯协议或者硬件接线的方式实现。
我们知道，西门子系列产品支持西门子S7通讯协议，如何通过西门子S7协议实现西门子1200PLC与数控系统808D的数据交换呢，本文章将详细为您讲解。
任务描述：西门子1200PLC的MW200发送数据到数控系统808D MW100，西门子1200PLC接收数控系统808D MW110的数据保存到MW210中。
1、 网线连接数控系统808D的X130通讯口和1200 PLC的以太网接口；
2、 数控系统808D 网络连接设置；

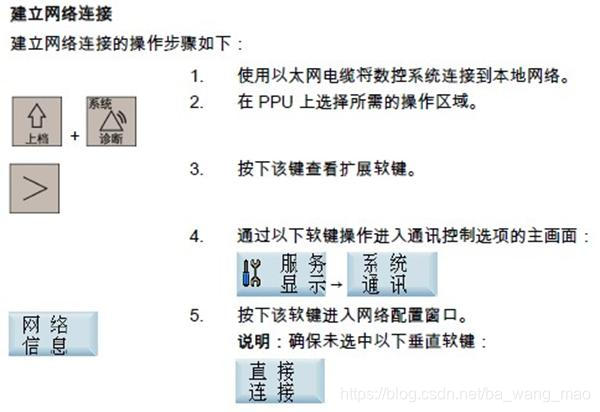

图 1 808D网络连接设置

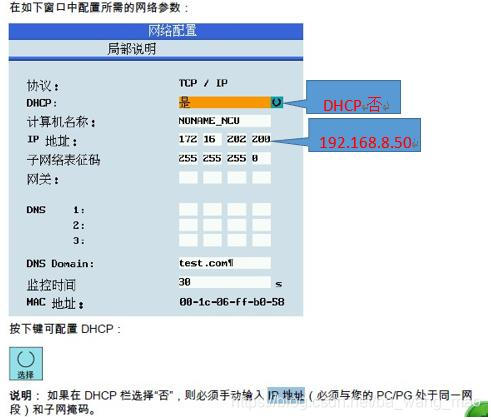

图 2 设置808D IP地址
输入IP地址：192.168.8.50，子网掩码：255.255.255.0
3、 设置PLC 的IP地址与数控系统808D在同一个网段；

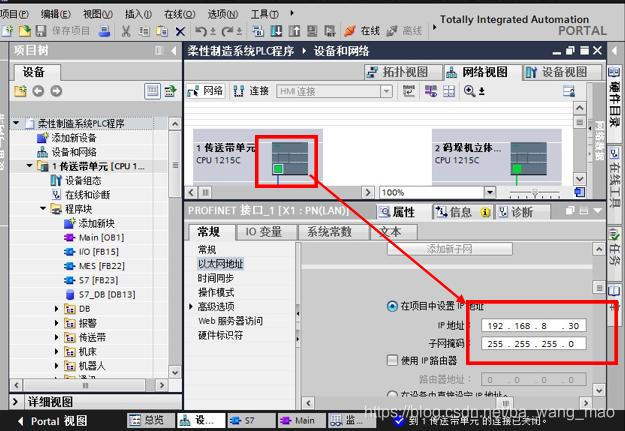

图 3 1200 PLC IP地址设置
4、 博途网络视图下，添加S7新连接；

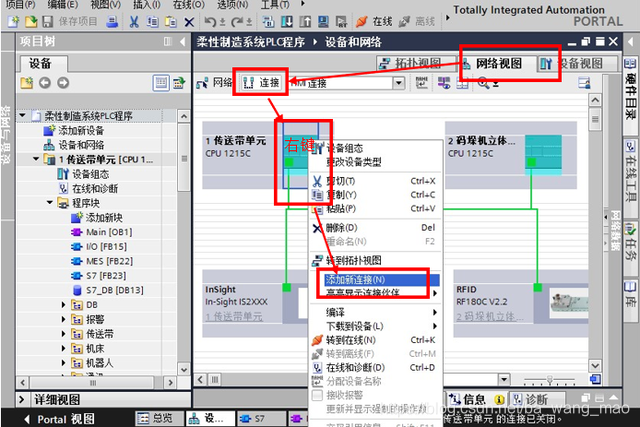

图 4 添加新连接
图 5 添加S7连接
5、 S7连接属性设置，输入808D的IP地址；

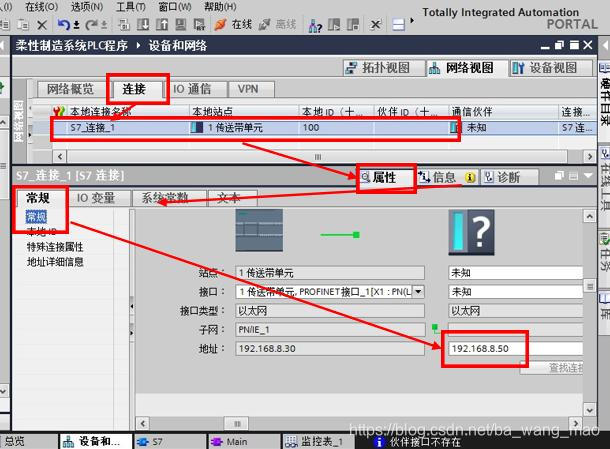

图 6 S7设置
6、 S7连接本地ID默认，编程时会用到，注意是十六进制的值；

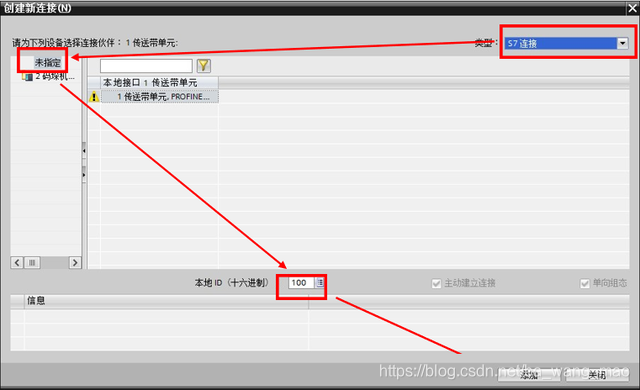

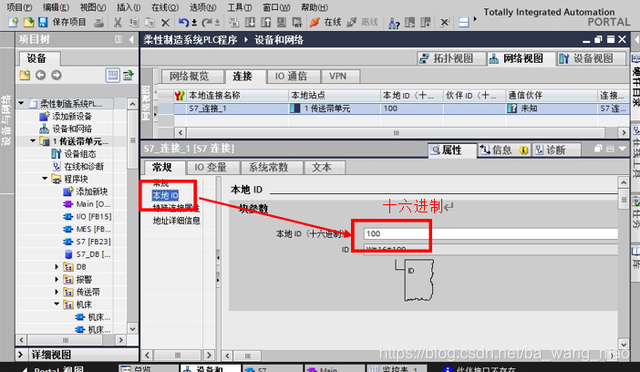

图 7 S7连接的本地ID
7、 设置808D的机架号为2；

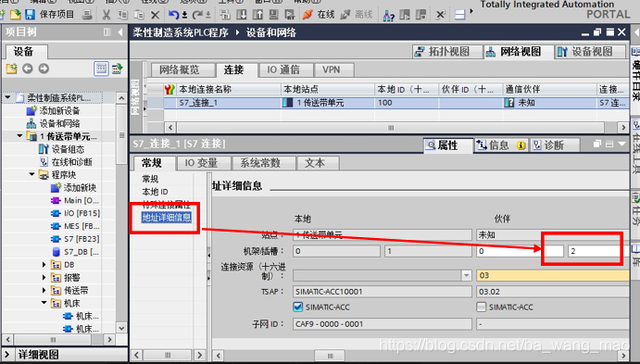

图 8 设置808D的机架号
8、 PLC编程，添加S7数据发送指令PUT和数据接收指令GET，本地ID必须是十六进制；

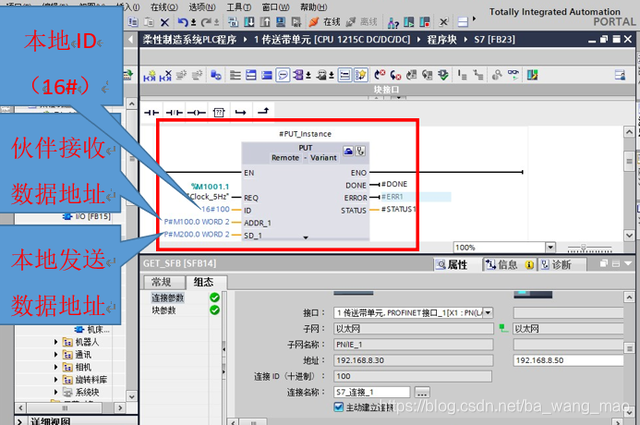

图 9 添加PUT 发送数据指令

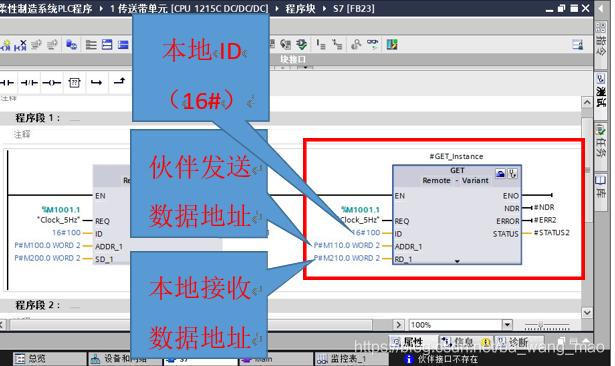

图 10 添加数据接收指令GET
9、 打开1200 PLC监控表，写入一个数据到MW200。同时监控MW210是否接收到808D发送的数据；

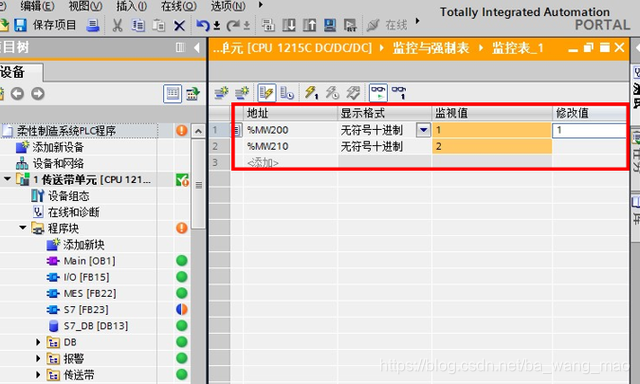

图 11 1200PLC端数据监控
10、 808D PLC中监控MW100的状态，是否收到1200 PLC发送的数据。MW110写入数据，发送到1200 PLC中；

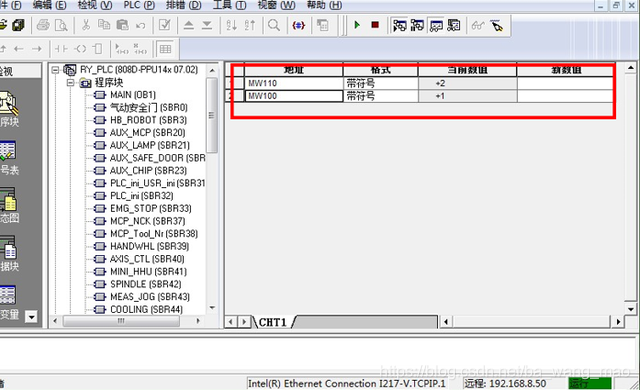

图 12 808D PLC端数据监控
数控系统828D可以参考此方式进行通讯控制!!
