1. 数据类型与存储区分类

Modbus协议将数据分为四类存储区，通过存储区代号区分：

输出线圈（0x）：可读写，对应二进制开关量（如继电器状态），地址范围000001-065536（绝对地址）。
输入线圈（1x）：只读，用于读取外部设备状态（如传感器开关），地址范围100001-165536。
输入寄存器（3x）：只读，存储16位数据（如温度值），地址范围300001-365536。
输出寄存器（4x）：可读写，用于控制设备参数（如设定频率），地址范围400001-465536。

每个存储区最多支持65536个元素（线圈或寄存器），通过偏移量定位具体地址。

2. 地址模型

Modbus有两种地址表示方式：

PLC地址模型：直接使用存储区代号+偏移量，如D100表示D区第100个字，M10表示M区第10个位。
Modbus地址模型：采用六位绝对地址，由存储区代号+（偏移量+1）组成。
例如：
- 4区第1个寄存器 → 400001（绝对地址），对应偏移量0。
- 4区第100个寄存器 → 400100（绝对地址），对应偏移量99。

为何协议报文中使用相对地址？
协议报文中仅包含偏移量（从0开始），结合功能码即可确定存储区。若用绝对地址（如400001），可能因功能码冲突导致歧义。

3. 长地址 vs 短地址模型

长地址模型：六位数地址，覆盖全范围（如400001-465536），适用于PLC等复杂系统。
短地址模型：五位数地址，范围缩小（如输出线圈00001-09999），常见于仪表、变频器等简单设备，便于配置。

示例转换：
PLC的D100对应Modbus长地址400100（4区偏移量99），而短地址可能直接表示为40099。

4. 协议分类

Modbus协议根据传输方式和介质分为多种类型：

串口通信（RS232/485/422）：
- Modbus RTU：二进制编码，高效，使用CRC校验。
- Modbus ASCII：文本编码，可读性强，效率较低，使用LRC校验。
以太网通信：
- Modbus TCP：基于TCP/IP，无校验，适用于工业以太网。
- Modbus RTU/ASCII Over TCP/UDP：将串口协议封装在TCP/UDP包中，兼容旧设备。

5. 功能码说明

功能码是操作指令的代号，定义了对存储区的读写行为：

读取操作：
- 01：读取输出线圈（如继电器状态）。
- 02：读取输入线圈（如传感器开关）。
- 03：读取输出寄存器（如读取PLC参数）。
- 04：读取输入寄存器（如采集温度值）。
写入操作：
- 05：写入单个线圈（如控制继电器通断）。
- 0F：写入多个线圈。
- 06：写入单个寄存器（如修改频率设定）。
- 10：写入多个寄存器

6. 关键总结

存储区与地址：通过功能码+偏移量定位数据，长地址兼容全范围，短地址简化配置。
协议选择：RTU适合高效串口通信，TCP用于以太网，ASCII便于调试。
功能码核心作用：明确操作类型（读/写）和目标存储区，是协议交互的核心指令。

示例应用：
若要读取变频器的运行频率（存储在输出寄存器4x，地址400010），使用功能码03，发送偏移量9（因绝对地址400010对应偏移量9）。设备返回该寄存器的16位数据值。

7.ModbusRTU通信报文分析

7.1 ModbusRTU通信格式说明

从站地址
- 作用：标识数据发送或接收的目标设备，确保信息准确传递。
- 格式：占用1个字节，取值范围为1-255（通常0为广播地址，但根据需求可能被禁用）。
功能码
- 作用：定义设备执行的操作类型（如读取或写入数据）。
- 格式：占用1个字节，支持8种基本功能码（如01读取线圈、03读取保持寄存器等）。
数据部分
- 作用：配合功能码提供操作所需参数，内容因功能而异。
- 格式：
  - 读取操作：包含起始地址（2字节）和读取长度（2字节），共4字节。
  - 写入操作：包含目标地址（2字节）及写入数据（N字节），长度可变。
校验部分
- 作用：通过CRC-16校验算法验证报文完整性，防止传输错误。
- 格式：占用2个字节，附加在报文末尾。

7.2 功能码01读取输出线圈

1.发送报文（主机请求）

格式：
从站地址（1字节） + 功能码01（1字节） + 起始地址（2字节） + 线圈数量（2字节） + CRC校验（2字节）

作用：请求读取从站设备的输出线圈状态。
案例解析（读取1号从站，地址0开始的10个线圈）：

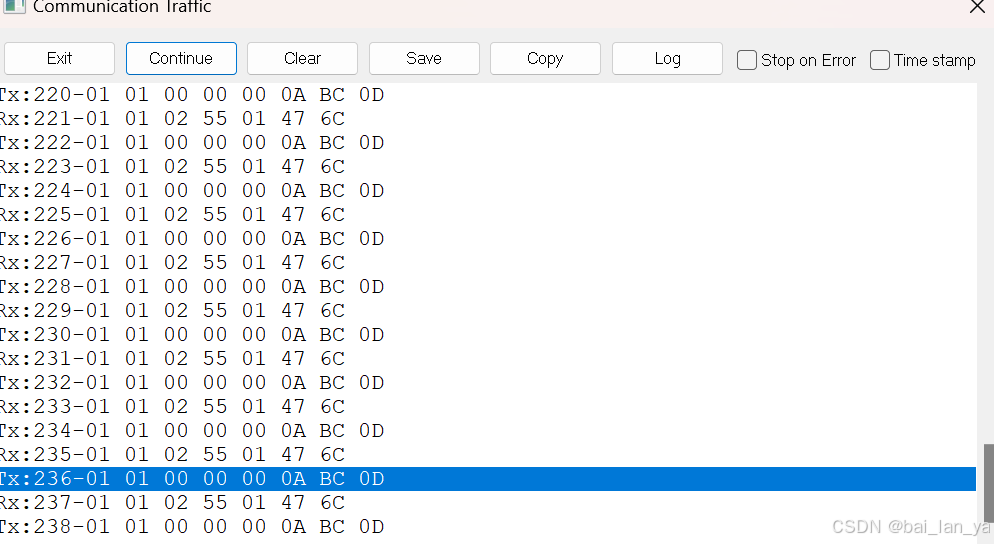

Tx: 01 01 00 00 00 0A BC 0D
- 01：从站地址（设备1）。
- 01：功能码（读取输出线圈）。
- 00 00：起始线圈地址（大端格式，地址0）。
- 00 0A：读取线圈数量（十进制10）。
- BC 0D：CRC校验值。

2.接收报文（从站响应）

格式：
从站地址（1字节） + 功能码01（1字节） + 字节计数（1字节） + 数据（N字节） + CRC校验（2字节）

作用：返回请求的线圈状态，数据按二进制位压缩为字节。

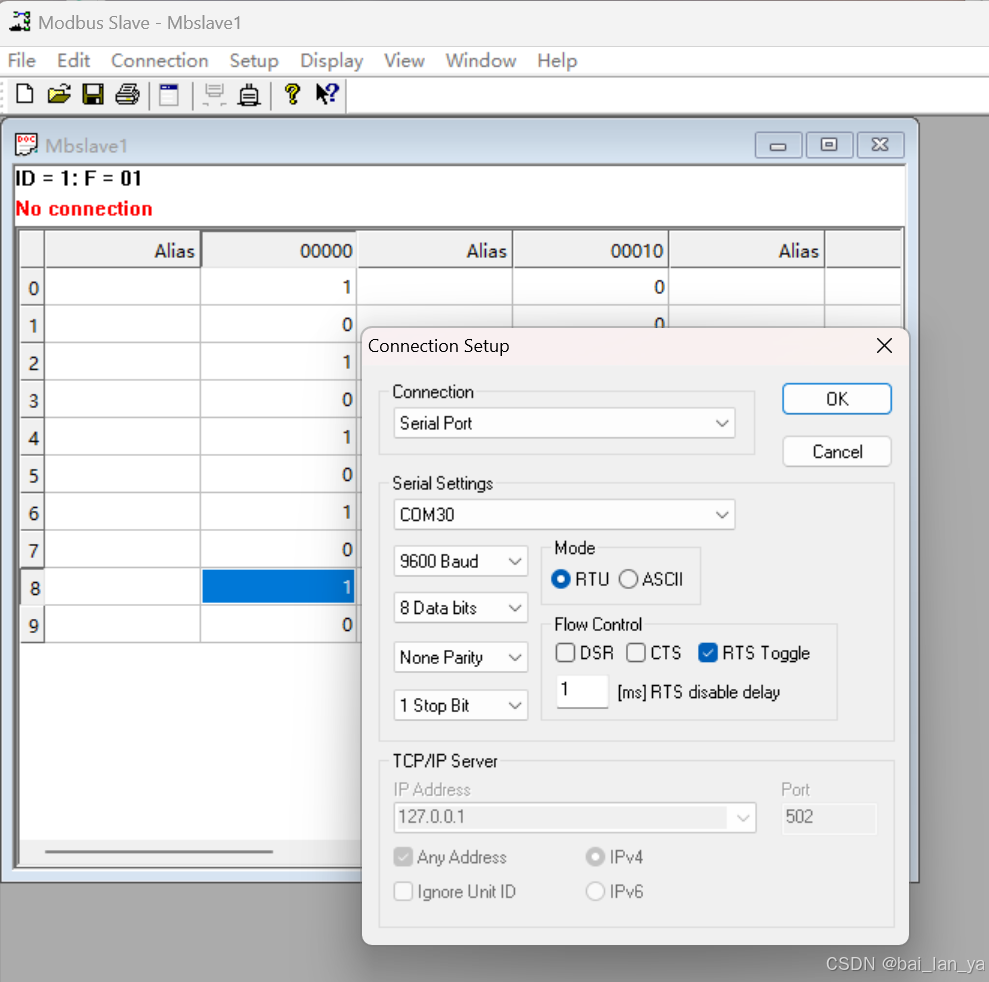

案例解析（响应数据）：

Rx: 01 01 02 55 01 47 6C
- 01：从站地址（设备1）。
- 01：功能码（成功响应）。
- 02：字节计数（后续数据占2字节）。
- 55 01：线圈状态（十六进制转二进制）：
  - 55 → 0101 0101（线圈0-7状态：1、0、1、0、1、0、1、0）。
  - 01 → 0000 0001（线圈8-15状态：仅线圈8=1，后续补零）。
  - 实际有效数据：线圈0-9（共10位）为 1,0,1,0,1,0,1,0,1,0。
- 47 6C：CRC校验值。

3.关键说明

数据对齐规则：
- 线圈状态按位打包为字节，高位在前（如55对应二进制01010101）。
- 若请求的线圈数量不足8的倍数，高位补零（例如10个线圈占用2字节，实际有效位为前10位）。
异常处理：
- 若请求失败，功能码高位置1（如81表示异常），并返回错误码（如非法地址或数量）。
地址范围：
- 起始地址和线圈数量均为16位无符号整数（0-65535），但需符合设备实际地址范围。

总结：

功能码01专用于读取输出线圈的开关状态，报文结构简洁高效。
发送端指定目标地址和读取范围，接收端返回压缩的二进制数据，需按位解析。
案例中通过55 01的二进制转换，清晰展示了线圈的实际状态分布。

7.3 功能码02读取输入线圈

1.发送报文（主机请求）

格式：从站地址（1字节） + 功能码02（1字节） + 起始地址（2字节） + 线圈数量（2字节） + CRC16校验（2字节）

作用：请求读取从站设备的输入线圈状态（输入线圈为只读类型，区别于功能码01的输出线圈）。
案例解析（读取2号从站，地址10开始的16个输入线圈）：

Tx: 02 02 00 0A 00 10 59 F7
- 02：从站地址（设备2）。
- 02：功能码（读取输入线圈）。
- 00 0A：起始地址（十六进制0x000A，十进制10）。
- 00 10：读取数量（十六进制0x0010，十进制16）。
- 59 F7：CRC16校验值。

2.接收报文（从站响应）

格式：
从站地址（1字节） + 功能码02（1字节） + 字节计数（1字节） + 数据（N字节） + CRC16校验（2字节）

作用：返回输入线圈的二进制状态，数据按字节压缩，每比特对应一个线圈。
案例解析（响应数据）：

Rx: 02 02 02 15 00 F3 28
- 02：从站地址（设备2）。
- 02：功能码（成功响应）。
- 02：字节计数（后续数据占2字节）。
- 15 00：线圈状态（十六进制转二进制）：
  - 15 → 0001 0101（地址10-17状态）：
    - 地址10（比特7）：0
    - 地址11（比特6）：0
    - 地址12（比特5）：0
    - 地址13（比特4）：1
    - 地址14（比特3）：0
    - 地址15（比特2）：1
    - 地址16（比特1）：0
    - 地址17（比特0）：1
  - 00 → 0000 0000（地址18-25状态，均为0）。
  - 实际有效数据：共16个线圈（地址10-25），状态为 0,0,0,1,0,1,0,1, 0,0,0,0,0,0,0,0。
- F3 28：CRC16校验值。

3.关键说明

功能码02与01的区别：
- 功能码01：读取输出线圈（可读写，如继电器控制）。
- 功能码02：读取输入线圈（只读，如传感器输入状态）。
数据对齐规则：
- 线圈状态按比特打包为字节，每字节包含8个线圈，高位对应较低地址（如字节15的比特7对应起始地址10）。
- 若请求的线圈数量不足8的倍数，高位补零（例如16个线圈占用2字节，共16比特）。
地址范围限制：
- 起始地址和线圈数量为16位无符号整数（0-65535），但需确保不超过设备支持的最大地址范围。
异常处理：
- 若请求非法地址或超限数量，从站返回功能码高位+1（如82表示异常），并附加错误码（如01表示非法功能）。

4.总结：

功能码02专用于读取输入线圈的实时状态，适用于监测传感器、开关输入等只读场景。
报文结构与功能码01类似，但操作对象不同，需注意线圈类型（输入/输出）的区分。
案例中通过15 00的二进制解析，直观展示了输入线圈的状态分布，验证了Modbus数据压缩的高效性。

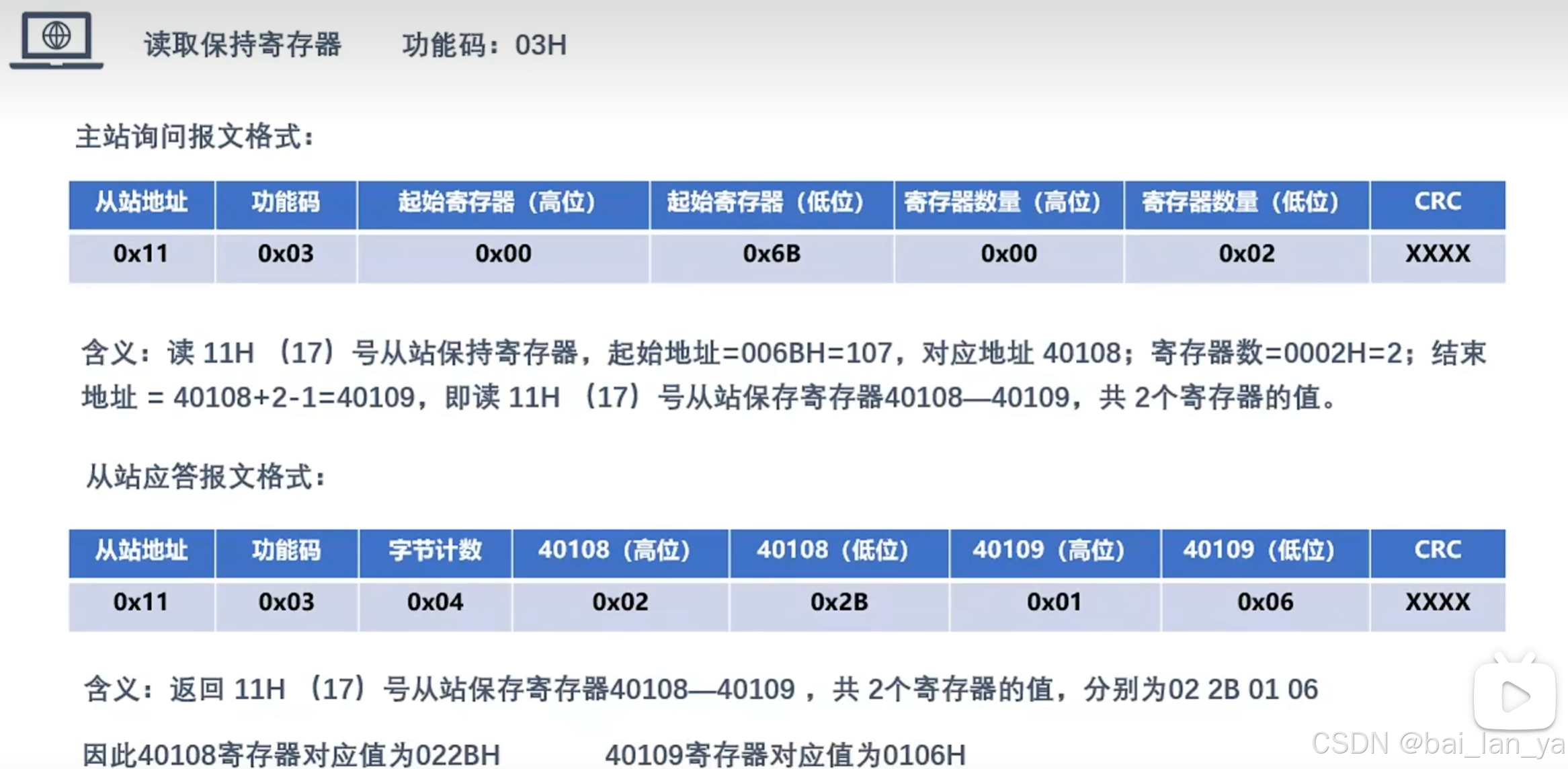

7.4功能码03读取保持型寄存器

1.发送报文（主机请求）

格式：
从站地址（1字节） + 功能码03（1字节） + 起始地址（2字节） + 寄存器数量（2字节） + CRC16校验（2字节）

作用：请求读取从站设备的保持型寄存器数据（可读写的16位数据，如配置参数、传感器数值等）。

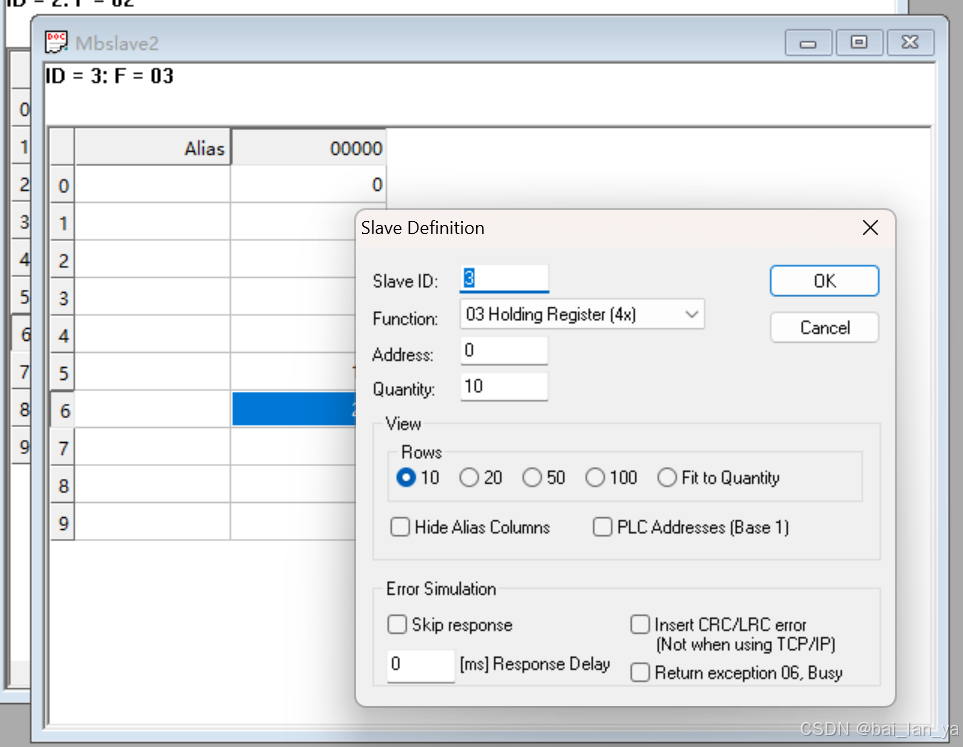

案例解析（读取3号从站，地址5开始的2个寄存器）：

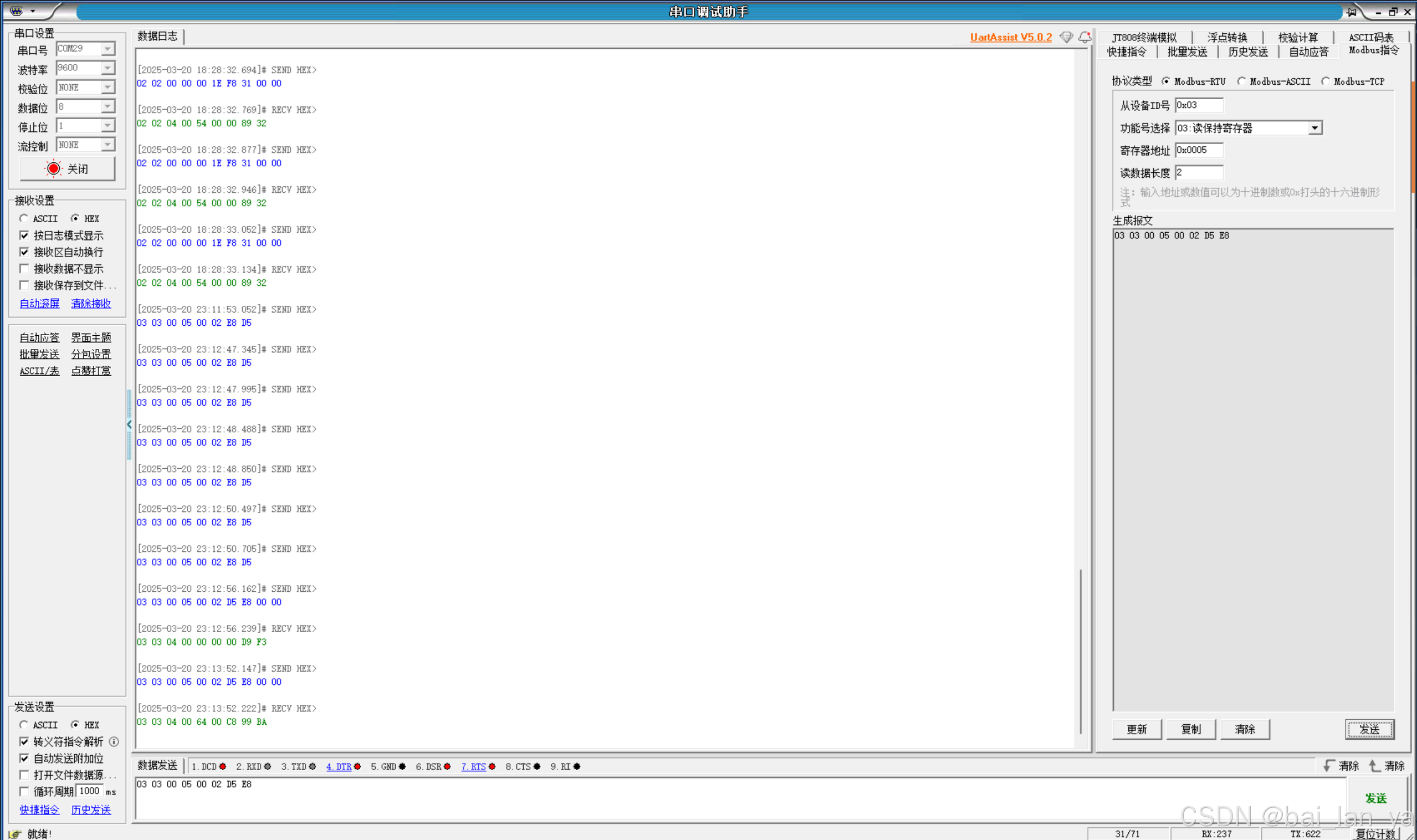

Tx: 03 03 00 05 00 02 D5 E8
- 03：从站地址（设备3）。
- 03：功能码（读取保持寄存器）。
- 00 05：起始地址（十六进制0x0005，十进制5）。
- 00 02：读取数量（2个寄存器）。
- D5 E8：CRC16校验值。

2.接收报文（从站响应）

格式：
从站地址（1字节） + 功能码03（1字节） + 字节计数（1字节） + 数据（N字节，每寄存器占2字节） + CRC16校验（2字节）

作用：返回寄存器的16位数据值，按大端格式（高位在前）排列。
案例解析（响应数据）：

Rx: 03 03 04 00 64 00 C8 99 BA
- 03：从站地址（设备3）。
- 03：功能码（成功响应）。
- 04：字节计数（后续数据占4字节，对应2个寄存器 × 2字节）。

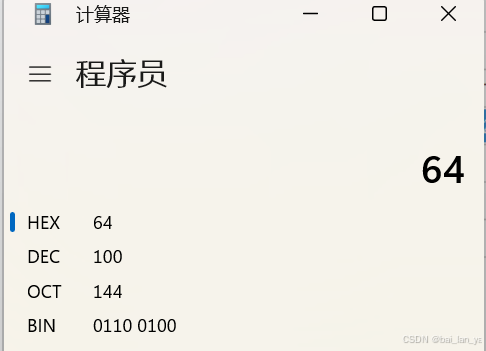

- 00 64：第一个寄存器值（十六进制0x0064，十进制100）。
- 00 C8：第二个寄存器值（十六进制0x00C8，十进制200）。
- 99 BA：CRC16校验值。

3.关键说明

寄存器数据格式：
- 每个寄存器为16位无符号整数（0-65535），按大端格式传输（高位字节在前）。
- 若需读取浮点数或长整型数据，需将多个寄存器组合解析（如4字节浮点数占用2个连续寄存器）。
地址范围限制：
- 起始地址和寄存器数量为16位无符号整数（0-65535），但需确保不超过设备支持的地址范围。
异常处理：
- 若请求非法地址或超限数量，从站返回功能码83（0x83），并附加错误码（如02表示非法地址）。
功能码区分：
- 功能码03：读取保持寄存器（可读写）。
- 功能码04：读取输入寄存器（只读，如模拟量输入）。

4.总结：

功能码03专用于读取保持型寄存器的数值，适用于获取或修改设备的配置参数、运行数据等。
报文结构清晰，数据以大端格式直接传输，便于解析为整数或进一步转换为其他数据类型。

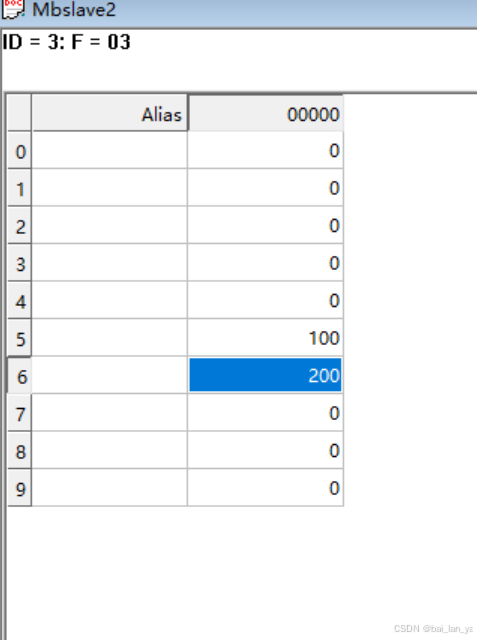

案例中读取地址5和6的寄存器，返回值00 64和00 C8直观展示了十进制100和200的存储形式，体现Modbus数据通信的标准化与高效性。

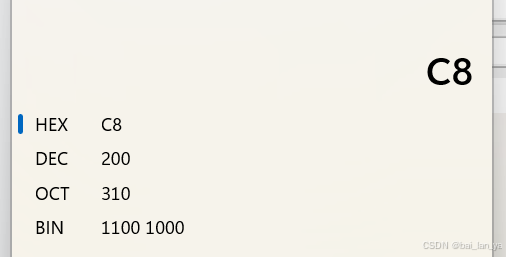

验证：

7.5 功能码04读取输入寄存器

1.发送报文（主机请求）

格式：
从站地址（1字节） + 功能码04（1字节） + 起始地址（2字节） + 寄存器数量（2字节） + CRC16校验（2字节）

作用：请求读取从站设备的输入寄存器数据（输入寄存器为只读类型，如传感器模拟量输入值）。
案例解析（读取4号从站，地址10开始的5个输入寄存器）：

Tx: 04 04 00 0A 00 05 10 5E
- 04：从站地址（设备4）。
- 04：功能码（读取输入寄存器）。
- 00 0A：起始地址（十六进制0x000A，十进制10）。
- 00 05：读取数量（5个寄存器）。
- 10 5E：CRC16校验值。

2.接收报文（从站响应）

格式：
从站地址（1字节） + 功能码04（1字节） + 字节计数（1字节） + 数据（N字节，每寄存器占2字节） + CRC16校验（2字节）

作用：返回输入寄存器的16位数值，按大端格式（高位在前）排列。
案例解析（响应数据）：

Rx: 04 04 0A 00 01 00 02 00 03 00 04 00 05 36 EA
- 04：从站地址（设备4）。
- 04：功能码（成功响应）。
- 0A：字节计数（十进制10，对应5个寄存器 × 2字节）。
- 寄存器数据：
  - 00 01：地址10的寄存器值（十进制1）。
  - 00 02：地址11的寄存器值（十进制2）。
  - 00 03：地址12的寄存器值（十进制3）。
  - 00 04：地址13的寄存器值（十进制4）。
  - 00 05：地址14的寄存器值（十进制5）。
- 36 EA：CRC16校验值。

3.关键说明

功能码04与03的区别：
- 功能码03：读取保持寄存器（可读写，如设备配置参数）。
- 功能码04：读取输入寄存器（只读，如传感器采集的模拟量值）。
数据格式：
- 每个寄存器为16位无符号整数（0-65535），按大端格式传输（高位字节在前）。
- 若需解析浮点数或多寄存器组合数据，需根据设备协议进一步转换。
地址范围限制：
- 起始地址和寄存器数量为16位无符号整数（0-65535），需确保在设备支持的地址范围内。
异常处理：
- 若请求非法地址或超限数量，从站返回功能码84（0x84），并附加错误码（如02表示非法地址）。

4.总结：

功能码04专用于读取输入寄存器的实时数据，适用于获取传感器、仪表等设备的模拟量输入值。
报文结构与功能码03一致，但功能码和数据类型不同，需注意区分操作对象（输入/保持寄存器）。
案例中返回的寄存器值00 01至00 05直观展示了连续地址的数值递增，体现了Modbus数据解析的标准化特性。

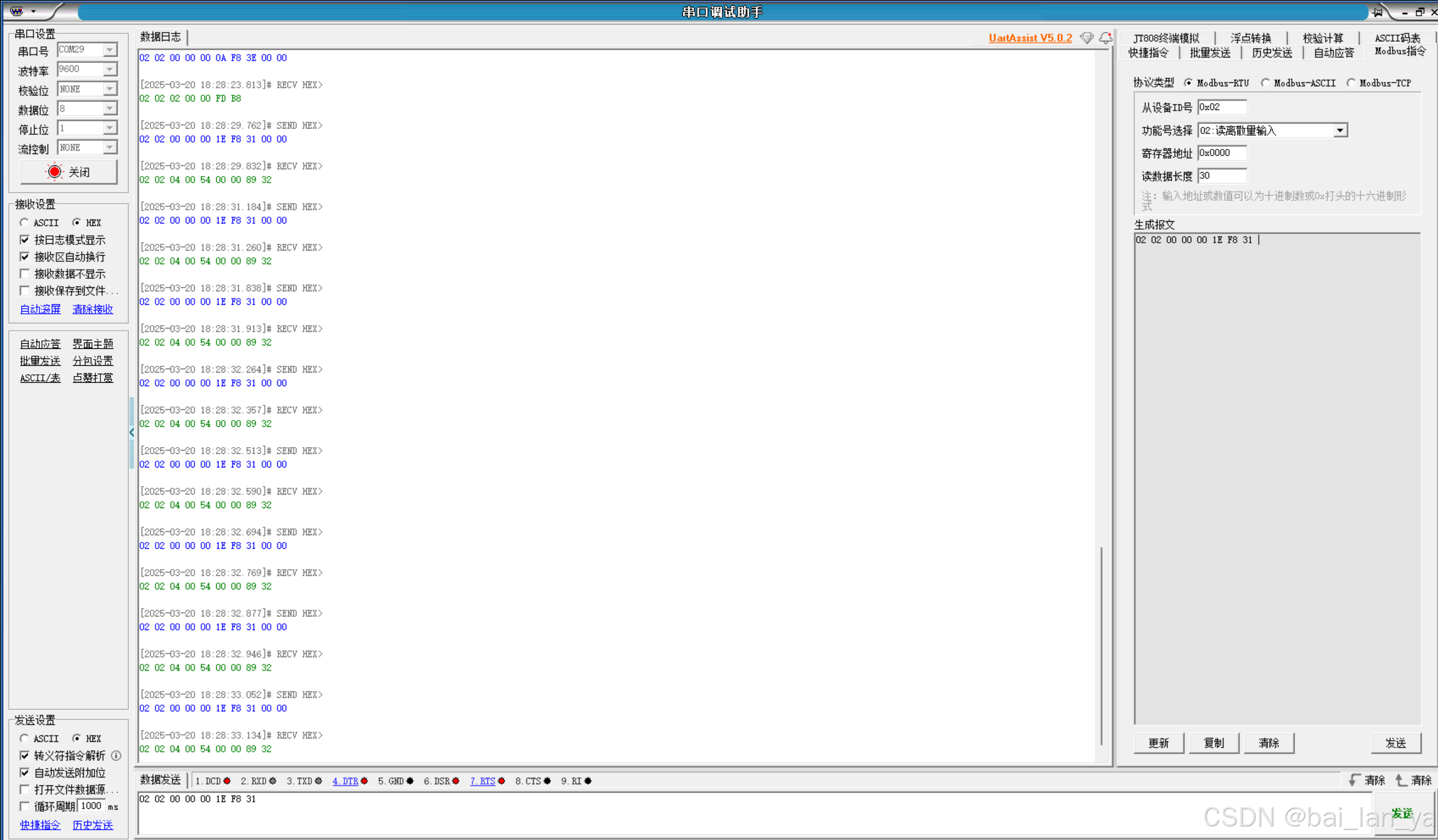

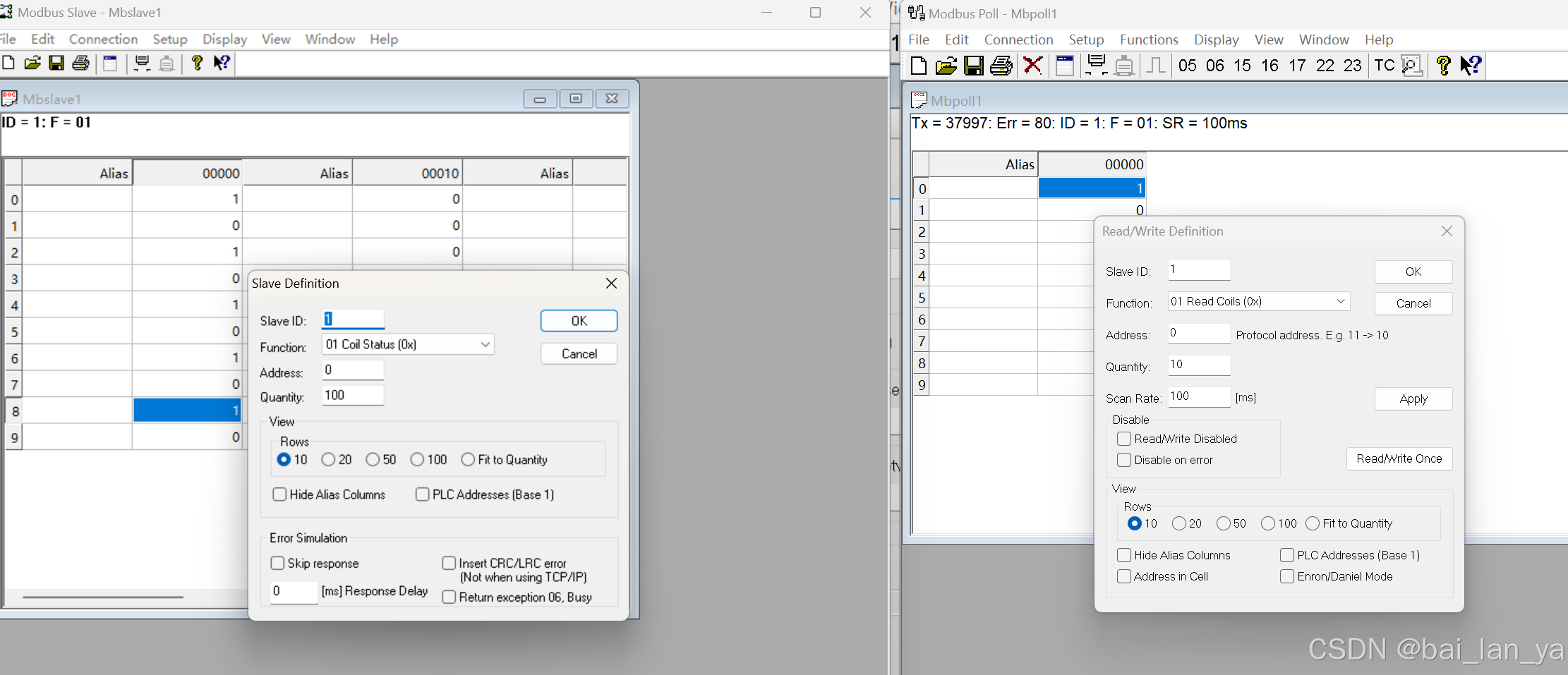

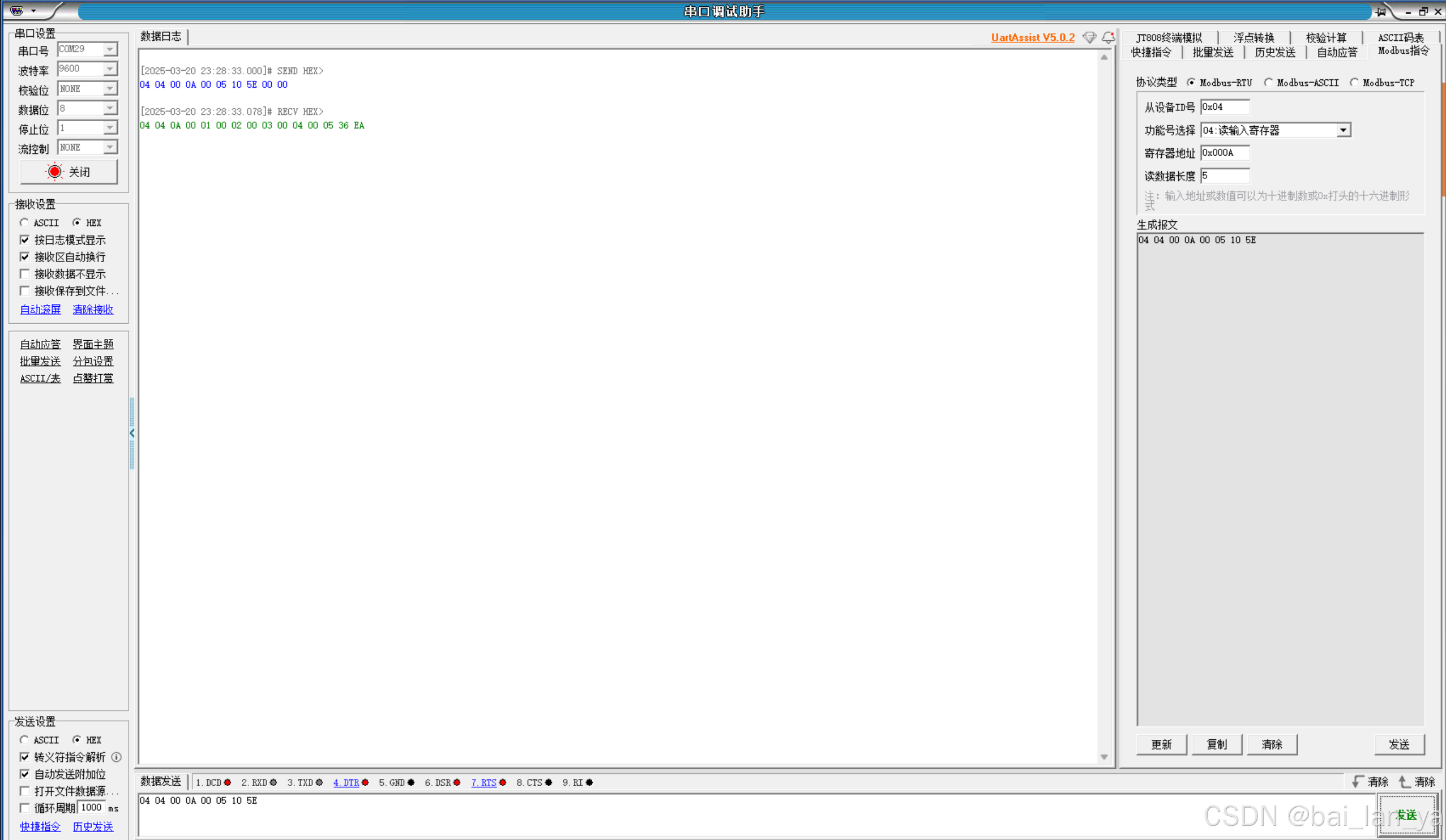

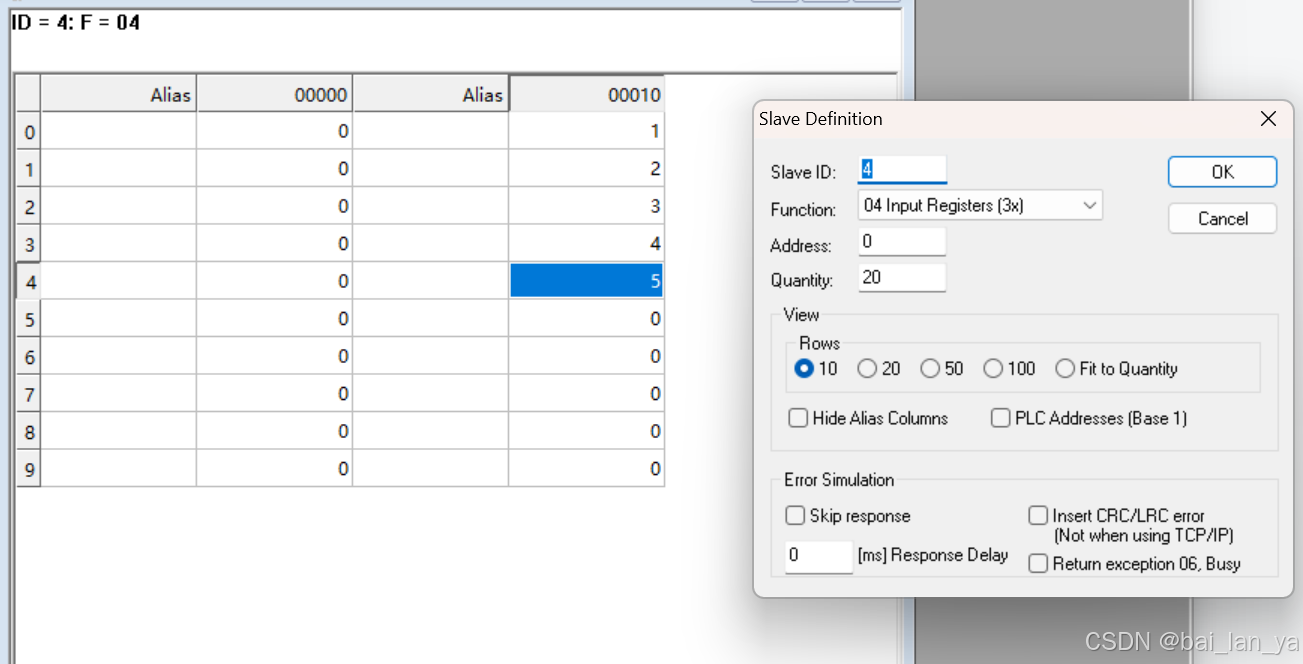

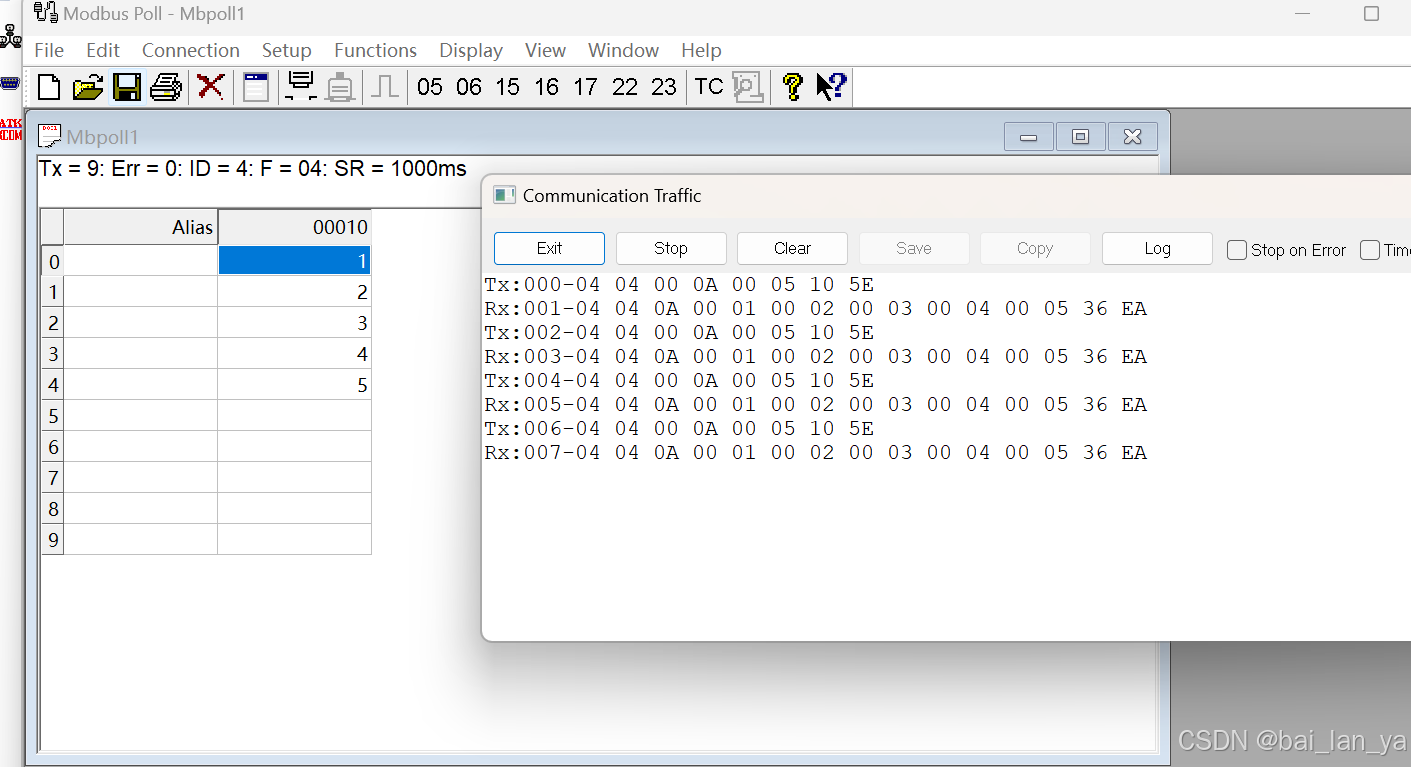

在POLL软件上显示的也是一样的，串口助手偏底层，POLL偏应用层一点

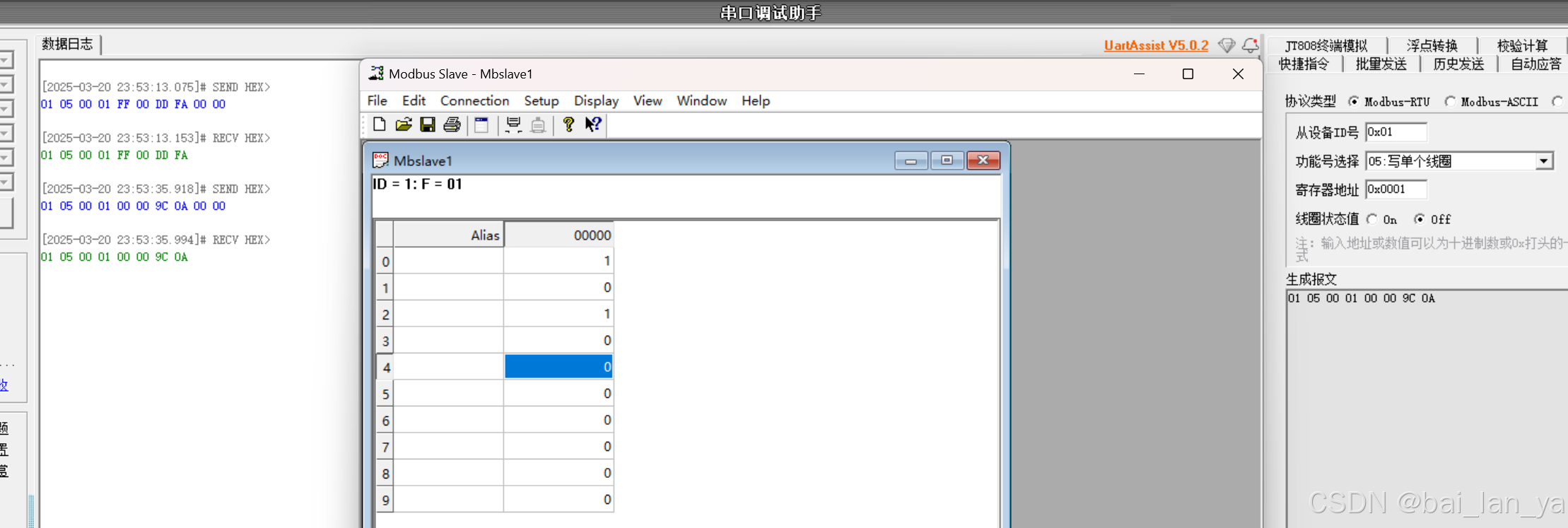

7.6 功能码05写入单输出线圈

1.发送报文（主机请求）

格式：
从站地址（1字节） + 功能码05（1字节） + 线圈地址（2字节） + 写入值（2字节） + CRC16校验（2字节）
作用：控制从站设备的单个输出线圈状态（置位ON或复位OFF）。
写入值规则：

FF 00：置位线圈（ON）。
00 00：复位线圈（OFF）。
其他值无效，从站可能返回异常响应。

案例（写入1号从站，地址1的线圈置位）：

Tx: 01 05 00 01 FF 00 DD FA
- 01：从站地址（设备1）。
- 05：功能码（写入单线圈）。
- 00 01：目标线圈地址（十进制1）。
- FF 00：写入值（置位）。
- DD FA：CRC16校验值。

2.接收报文（从站响应）

格式：
从站地址（1字节） + 功能码05（1字节） + 线圈地址（2字节） + 写入值（2字节） + CRC16校验（2字节）
作用：从站原样返回写入的地址和值，确认操作成功。

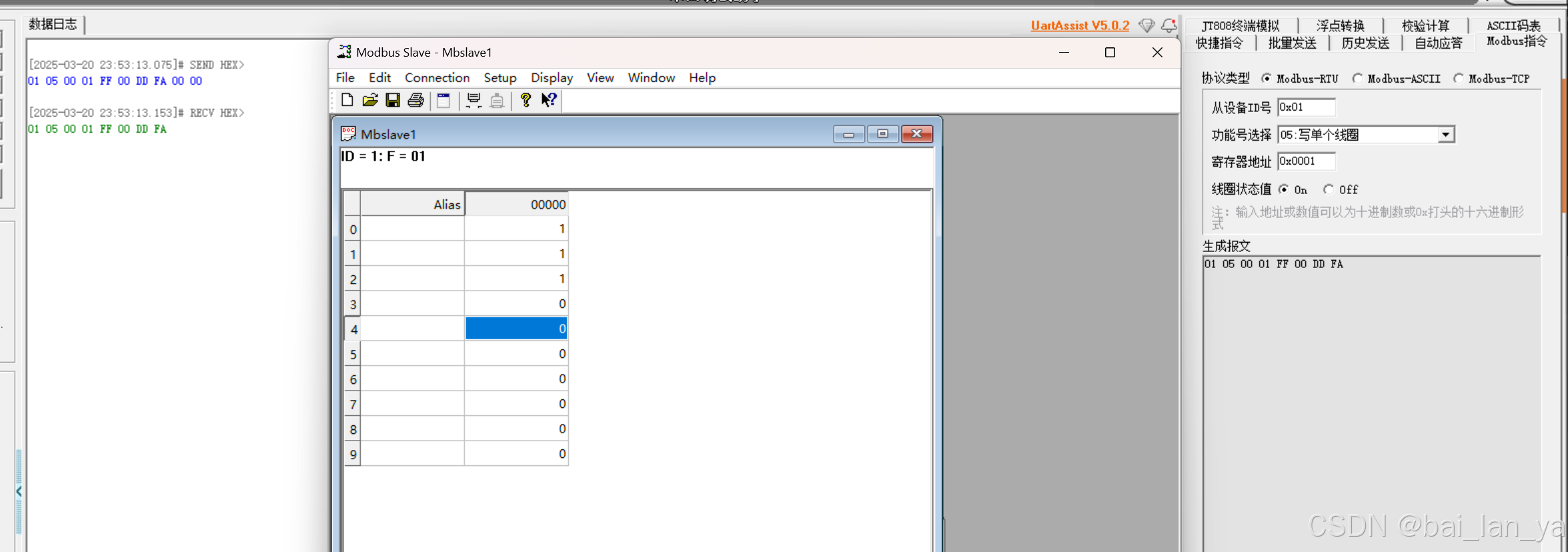

正确案例（成功响应）：

Rx: 01 05 00 01 FF 00 DD FA
- 报文内容与发送端完全一致，表示线圈已成功置位。

用户案例问题修正

原案例错误：
- 发送报文末尾多出00 00，导致长度异常（应为8字节，实际为10字节）。
- 修正后：01 05 00 01 FF 00 DD FA（长度8字节，符合规范）。

3.关键说明

功能码05与06的区别：
- 功能码05：操作单线圈（开关量输出），写入值仅支持FF 00（ON）或00 00（OFF）。
- 功能码06：操作单寄存器（16位数值），写入值为任意合法整数。
地址对齐：
- 线圈地址为16位无符号整数（0-65535），需与设备定义的线圈地址范围一致。
异常处理：
- 若地址非法或写入值错误，从站返回功能码85（0x85），并附加错误码（如02表示非法地址）。

4.总结：

功能码05专用于控制输出线圈的开关状态，报文需严格遵循FF 00或00 00的写入值格式。
发送与接收报文内容完全一致，确保操作可靠性。
案例中通过FF 00实现线圈置位，CRC校验值DD FA验证了报文的完整性。

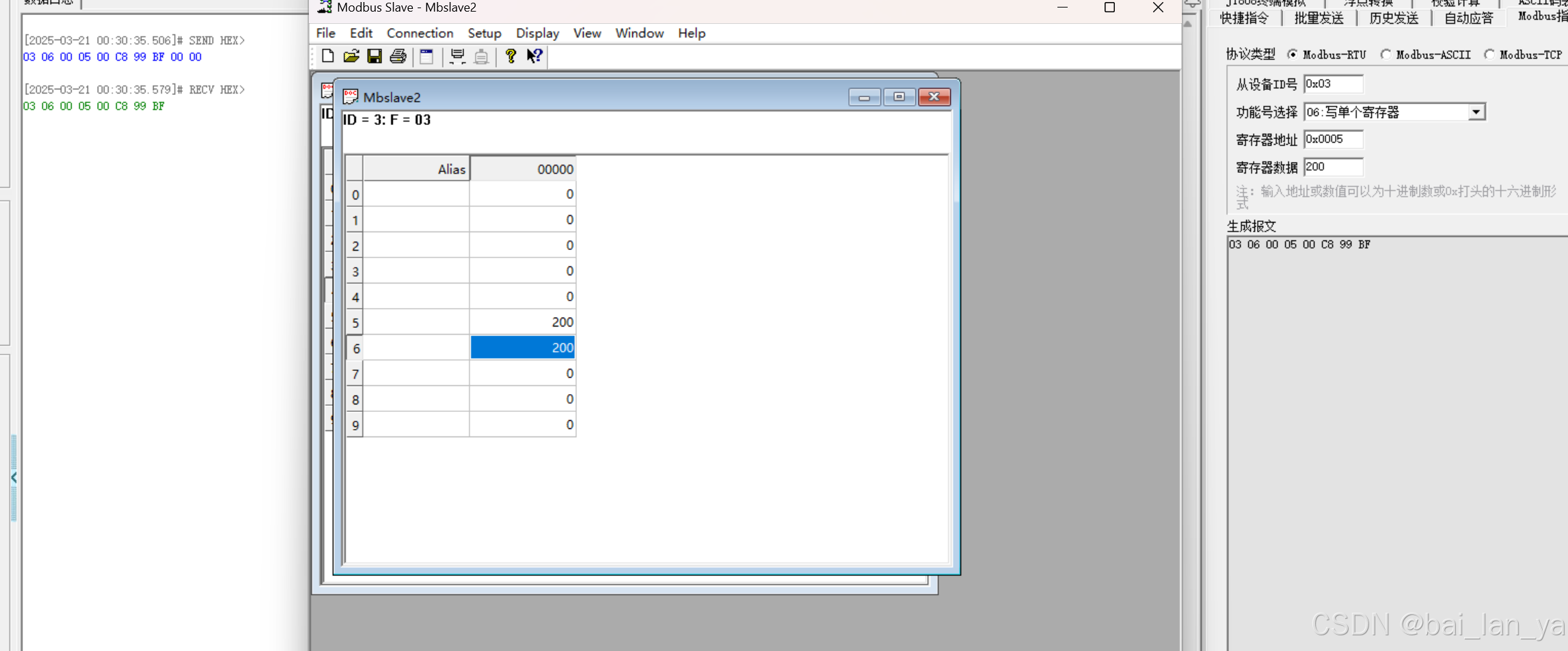

7.7 功能码06写入单寄存器

1.发送报文（主机请求）

格式：
从站地址（1字节） + 功能码06（1字节） + 寄存器地址（2字节） + 写入值（2字节） + CRC16校验（2字节）
作用：向从站设备的单个保持寄存器写入16位数据（如配置参数、控制值等）。
案例解析（写入3号从站，地址5的寄存器值为200）：

Tx: 03 06 00 05 00 C8 99 BF
- 03：从站地址（设备3）。
- 06：功能码（写入单寄存器）。
- 00 05：目标寄存器地址（十进制5）。
- 00 C8：写入值（十六进制0x00C8，十进制200）。
- 99 BF：CRC16校验值。

2.接收报文（从站响应）

格式：
从站地址（1字节） + 功能码06（1字节） + 寄存器地址（2字节） + 写入值（2字节） + CRC16校验（2字节）
作用：从站原样返回写入的地址和值，确认操作成功。

案例解析（成功响应）：

Rx: 03 06 00 05 00 C8 99 BF
- 报文内容与发送端完全一致，表示寄存器值已成功修改为200。

3.关键说明

数据格式：
- 写入值为16位无符号整数（0-65535），按大端格式传输（高位字节在前）。
- 若需写入浮点数或长整型数据，需将数值拆分到多个寄存器（如4字节浮点数占用2个连续寄存器）。
功能码区分：
- 功能码06：写入单寄存器（保持型寄存器，可读写）。
- 功能码10：写入多个寄存器（批量操作）。
地址范围限制：
- 寄存器地址为16位无符号整数（0-65535），需确保在设备支持的地址范围内。
异常处理：
- 若地址非法或数据无效，从站返回功能码86（0x86），并附加错误码（如03表示非法数据值）。

4.总结：

功能码06专用于修改单个保持寄存器的数值，适用于设备参数配置或实时控制场景。
发送与接收报文完全一致，确保操作可靠性，CRC校验保障数据传输完整性。
案例中通过00 C8写入十进制200，直观体现了Modbus数据通信的标准化与高效性。

7.8 功能码0F写入多输出线圈

1.发送报文（主机请求）

格式：
从站地址（1字节） + 功能码0F（1字节） + 起始地址（2字节） + 线圈数量（2字节） + 字节计数（1字节） + 数据（N字节） + CRC16校验（2字节）
作用：批量设置多个输出线圈的开关状态（1=置位，0=复位），数据按二进制位压缩传输。
案例解析（写入1号从站，地址0开始的8个线圈全部置位）：

Tx: 01 0F 00 00 00 08 01 FF BE D5
- 解析：
  - 01：从站地址（设备1）。
  - 0F：功能码（写入多线圈）。
  - 00 00：起始地址（十进制0）。
  - 00 08：写入线圈数量（8个）。
  - 01：字节计数（8个线圈需1字节）。
  - FF：数据（二进制11111111，8个线圈全置位）。
  - BE D5：CRC16校验值。

2.接收报文（从站响应）

格式：
从站地址（1字节） + 功能码0F（1字节） + 起始地址（2字节） + 线圈数量（2字节） + CRC16校验（2字节）
作用：返回写入的起始地址和线圈数量，确认操作成功。

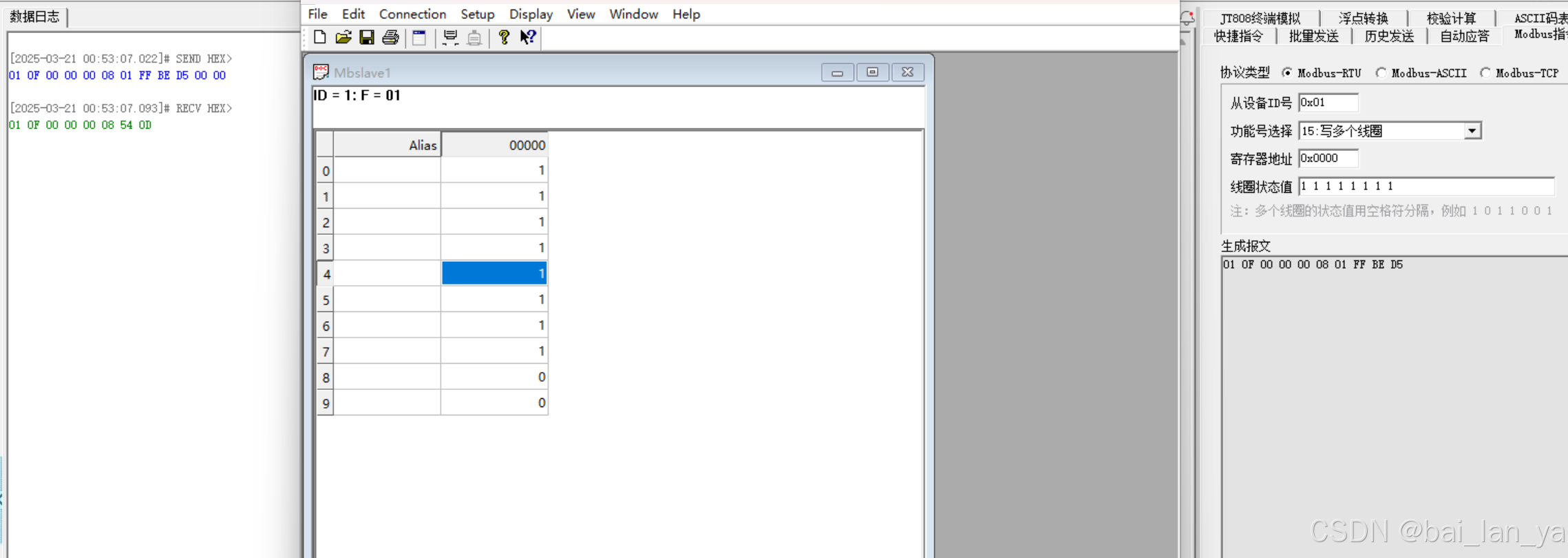

案例解析（成功响应）：

Rx: 01 0F 00 00 00 08 54 0D
- 解析：
  - 01：从站地址（设备1）。
  - 0F：功能码（成功响应）。
  - 00 00：起始地址（与发送一致）。
  - 00 08：写入的线圈数量（8个）。
  - 54 0D：CRC16校验值。

3.关键说明

数据对齐规则：
- 线圈数量不足8的倍数时，数据字节的高位补零（如写入9个线圈需2字节，第2字节高位7位补零）。
- 案例中8个线圈对应1字节数据FF（二进制全1），表示全部置位。
功能码区分：
- 功能码0F：批量写入输出线圈（开关量，可读写）。
- 功能码10：批量写入保持寄存器（数值型数据）。
异常处理：
- 若地址非法或数据长度不符，从站返回功能码8F（0x8F），并附加错误码（如03表示非法数据值）。
用户描述修正：
- 发送报文结构：用户描述中“起始线圈地址+字节计数+具体写入”顺序有误，正确顺序应为 起始地址 + 线圈数量 + 字节计数 + 数据。

4.总结：

功能码0F专用于批量控制输出线圈状态，适用于同时操作多个继电器的场景。
发送报文需明确线圈数量、字节计数及压缩的二进制数据，接收报文仅返回地址和数量以确认操作成功。
案例中通过FF实现8个线圈全置位，CRC校验（BE D5和54 0D）确保报文完整性，体现了Modbus RTU的高效性与可靠性。

7.9 功能码10写入多个寄存器

1.发送报文（主机请求）

格式：
从站地址（1字节） + 功能码10（1字节） + 起始地址（2字节） + 寄存器数量（2字节） + 字节计数（1字节） + 数据（N字节） + CRC16校验（2字节）
作用：批量修改从站设备的多个保持寄存器数值（如批量配置参数或控制值）。
案例解析（写入3号从站，地址0开始的3个寄存器，值均为100）：

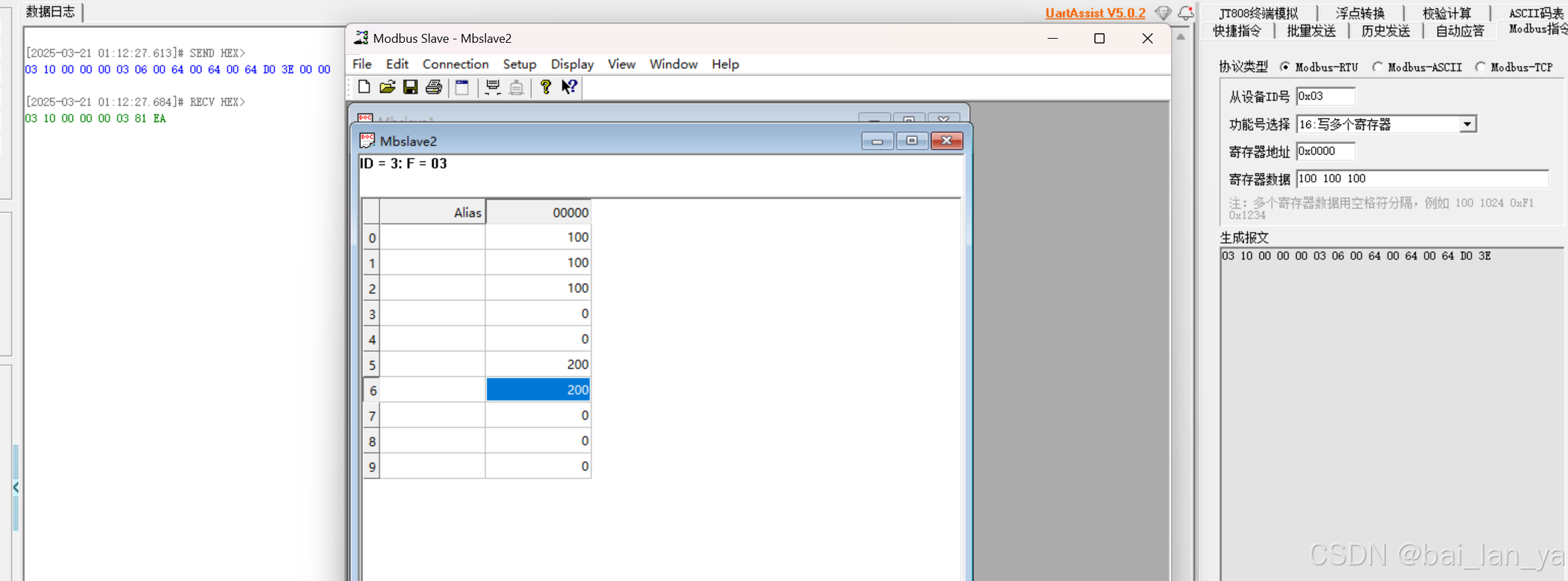

Tx: 03 10 00 00 00 03 06 00 64 00 64 00 64 D0 3E
- 解析：
  - 03：从站地址（设备3）。
  - 10：功能码（写入多寄存器）。
  - 00 00：起始地址（十进制0）。
  - 00 03：写入寄存器数量（3个）。
  - 06：字节计数（3寄存器 × 2字节 = 6字节）。
  - 00 64：第一个寄存器值（十六进制0x0064，十进制100）。
  - 00 64：第二个寄存器值（十进制100）。
  - 00 64：第三个寄存器值（十进制100）。
  - D0 3E：CRC16校验值。

2.接收报文（从站响应）

格式：
从站地址（1字节） + 功能码10（1字节） + 起始地址（2字节） + 寄存器数量（2字节） + CRC16校验（2字节）
作用：返回写入的起始地址和寄存器数量，确认操作成功。
案例解析（成功响应）：

Rx: 03 10 00 00 00 03 81 EA
- 解析：
  - 03：从站地址（设备3）。
  - 10：功能码（成功响应）。
  - 00 00：起始地址（与发送一致）。
  - 00 03：写入的寄存器数量（3个）。
  - 81 EA：CRC16校验值。

3.关键说明

数据格式：
- 每个寄存器值为16位无符号整数（0-65535），按大端格式传输（高位在前）。
- 若写入浮点数或长整数，需将数据拆分到多个连续寄存器（如4字节浮点数占用2个寄存器）。
功能码区分：
- 功能码10：批量写入保持寄存器（可读写，适用于数值参数）。
- 功能码06：写入单寄存器，功能码0F：批量写入线圈（开关量）。
异常处理：
- 若地址非法或数据长度不符，从站返回功能码90（0x90），并附加错误码（如03表示非法数据值）。
应用场景：
- 批量配置设备参数（如设置温度阈值、速度值等），提升通信效率。

4.用户案例验证

发送报文正确性：
- 数据部分00 64重复3次，表示3个寄存器均写入100，字节计数06（3×2字节）与数据长度一致。
- CRC值D0 3E通过校验，报文结构完整。
接收报文验证：
- 返回的起始地址和寄存器数量与发送一致，CRC值81 EA验证通过，确认操作成功。

总结：

功能码10通过单次通信批量修改多个保持寄存器，显著减少交互次数，适用于高效参数配置场景。
发送报文需明确寄存器数量、字节计数及连续数据值，接收报文仅返回关键参数以简化响应。
案例中通过重复00 64实现3个寄存器统一赋值，体现了Modbus RTU协议的标准化与灵活性。

8.Modbus一次性最多写入多少个寄存器

1. 协议规定的理论上限

最大寄存器数量：123个
- 计算依据：
  - Modbus RTU模式下的报文最大长度为256字节。
  - 发送报文中，数据部分占用的字节数为 寄存器数量 × 2（每个寄存器2字节）。
  - 其他字段固定占用9字节（从站地址1 + 功能码1 + 起始地址2 + 寄存器数量2 + 字节计数1 + CRC2）。
  - 因此，最大寄存器数量满足：
    9+2𝑁≤256⇒𝑁≤123.5(取整为123个)9+2N≤256⇒N≤123.5(取整为123个)

2. 实际设备限制

设备厂商限制：
部分设备可能出于性能或兼容性考虑，设置更低的上限（如120个寄存器）。
例如：某些PLC或传感器仅支持单次写入最多60个寄存器。
应用场景限制：
高频率写入或大数据量操作时，建议分批次写入以保障通信稳定性。

关键注意事项

数据对齐规则：
- 每个寄存器值为16位（2字节），按大端格式传输（高位在前）。
- 若写入浮点数（32位）或长整型（32位），需占用2个连续寄存器。
错误处理：
- 若超出设备支持的寄存器数量，从站返回异常码0x90（功能码+0x80），并附带错误码（如0x03表示非法数据值）。
功能码区分：
- 功能码06：仅支持写入单个寄存器。
- 功能码10：专用于批量写入保持寄存器，需严格遵循报文格式。

总结

理论最大值：123个寄存器（基于Modbus RTU的256字节长度限制）。
实际值：以设备手册为准（通常≤120个）。
推荐实践：
- 批量写入前，查阅设备文档确认支持的最大数量。
- 数据量较大时，分批次写入以提高通信可靠性。

9.Modbus一次性最多读取多少个寄存器

1. 协议规定的理论上限

最大寄存器数量：125个
- 计算依据：
  - Modbus RTU模式下报文最大长度为256字节。
  - 响应报文格式：从站地址（1字节） + 功能码（1字节） + 字节计数（1字节） + 数据（N×2字节） + CRC16（2字节）。
  - 数据部分占用字节数为 寄存器数量 × 2（每个寄存器2字节）。
  - 其他固定字段占用5字节（1+1+1+2）。
  - 因此，最大寄存器数量满足：
    5+2𝑁≤256⇒𝑁≤125.5(取整为125个)5+2N≤256⇒N≤125.5(取整为125个)

2. 实际设备限制

设备厂商限制：
大多数设备出于性能或兼容性考虑，设置更低的上限（如120个寄存器）。
例如：某些PLC或仪表仅支持单次读取最多60个寄存器。
应用场景限制：
高频率读取或大数据量操作时，建议分批次读取以提高通信稳定性。

关键说明

功能码区分：
- 功能码03：读取保持寄存器（可读写，如设备参数）。
- 功能码04：读取输入寄存器（只读，如传感器数值）。
- 两者的读取数量限制一致，均为125个（理论值）。
错误处理：
- 若请求的寄存器数量超过设备支持范围，从站返回异常码（如0x83或0x84），并附带错误码0x03（非法数据值）。
数据对齐规则：
- 每个寄存器值为16位无符号整数（0-65535），按大端格式传输（高位在前）。
- 若读取浮点数或长整型数据，需将多个连续寄存器组合解析（如4字节浮点数占用2个寄存器）。
