计算机组成原理－－逻辑设计

计算机，是由一大批逻辑器件，组合而成的。

根据具体的要求，设计出来逻辑电路，这就是逻辑设计。

下面以 “三人表决电路” 为题，把电路设计的路子，走一遍。

这个三人表决电路的背景，可以简单理解为举重赛场。

当运动员举起杠铃后，要由现场的三个裁判进行评定。

如果有两个及以上的裁判认为可以通过，就可以认为成功举起。

另外，在火灾预警及处理方面，这个电路也是有用的。

假设火警的传感器有三种，如：烟雾、温度、光线。

如果有两种及以上的传感器都检测到火警，就应该立即喷水灭火。

另外，在每个计算机的加法器中，也用到了这个逻辑电路。

－－－－－－－－－－－－－－－－－－－－－－－－－－－

逻辑问题明确之后，首先要确定变量的名称及其取值方法。

再用这些列出真值表。在表中，把各种可能的状态，都遍历一遍。

然后，根据真值表，列出逻辑表达式。

再利用前面说过的公式及摩根定律对表达式做等效变换，得到不同的表达式。

最后，根据各种表达式，绘出相应的逻辑电路图。

然后，就可以通过实验，进行验证了。

－－－－－－－－－－－－－－－－－－－－－－－－－－－

三人表决中的三个裁判，分别用变量 A、B、C 来代表。

它们为 0，就代表不同意、为 1，就代表赞成。

表决的结果，用变量 F 来表示。当其为 1 时，就表示通过。

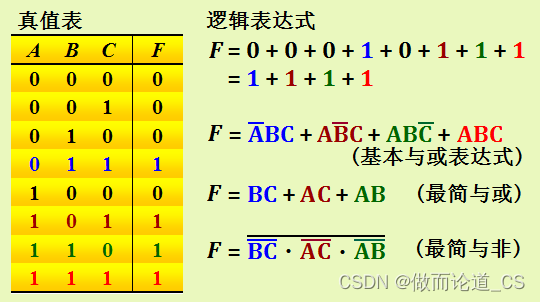

三人表决的真值表及逻辑表示式如下图所示。

因为有三个自变量，所以该真值表，就共有 2^3 = 8 行。

每一行中，如果有两个（及以上的） 1，F 就填写 1，否则就填 0。

表中的各行，是独立出现的，或者是这行、或者是那行、或者是别的行 ... 。

所以，F 的值，就应该是八个行的值，【或】在一起。

但是，或 0 是无用的，最后，只剩下四个 1 相或。

每个 1，对应了一组 ABC 的组合。

每一行，ABC 是共同作用的，所以，它们是【与】的关系。

为了让它们相与之后，得到 F 栏中的 1，为 0 的变量，应该取反变量。

如图中第四行，ABC 分别是 011，那么，变量 A，就应该用 /A 和 BC 相与。

以此类推，就可以得到下面的逻辑表达式：

　　F = /A B C + A /B C + A B /C + A B C

这个表达式，可称为：基本与或表达式。

－－－－－－－－－－－－－－－－－－－－－－－－－－－

观察上式中的第一项和第四项，可发现，它们是可以合并的：

　　/A B C + A B C = (/A + A) B C = BC

重复利用第四项，就可以把原来的表达式简化为：

　　F = B C + A C + A B

这个表达式，可称为：最简与或表达式。

针对上式，再应用摩根定律，可得出：

　　F = / ( /(BC) · /(AC) · /(AB) )

这个表达式，可称为：最简与非表达式。

把这些逻辑表达式，再转换成别的形式，也是可以的。这就看你是否需要了。

－－－－－－－－－－－－－－－－－－－－－－－－－－－

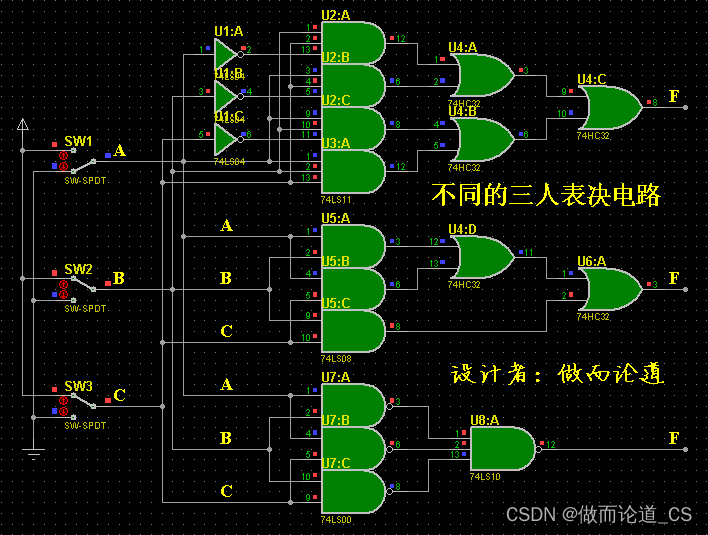

根据上述三个逻辑表达式，可以绘出三种不同的逻辑电路图。

如下所示：

图中上部的电路，对应了基本与或表达式，中部是最简与或、下部是最简与非。

图中左边是三个拨动开关，同时为三个表决电路输入三个变量的值。

多次拨动开关，可发现，这三种不同的电路，功能是相同的。都能满足 “少数服从多数” 的设计要求。

在图中，有两个开关位于上方，输入的就是两个 1、一个 0。在此时各电路的 F，都是显示红点，即表示输出为 1。

因为三种电路功能相同，所以在实际应用时，可在其中，任选一个就行了。

－－－－－－－－－－－－－－－－－－－－－－－－－－－

由于本题目的要求，极其的简单，所以在化简及转化的过程中，省略了一个方法：卡诺图。

其实，对于计算机专业来说，也没有太复杂的逻辑问题，少介绍一步，关系并不大。

如果是电子专业或自动控制专业，经常会有 “多输入多输出的系统”。此时的变量，就多多了，用直接观察法，是看不过来的。

本文完
