三人表决电路

该博客介绍如何利用组合逻辑和数字电路原理,设计并实现一个三人表决电路,遵循少数服从多数的规则。通过Verilog HDL进行代码编写,并进行设计仿真和测试,以确保电路功能的正确性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

本关需要你根据所学的组合逻辑及数字电路的知识完成三人表决电路的设计,实现少数服从多数的表决规则,根据逻辑真值表和逻辑表达式完成表决功能。
运用Verilog HDL进行设计,完善三人表决电路的功能描述风格代码,具备组合逻辑电路的设计仿真和测试的能力。

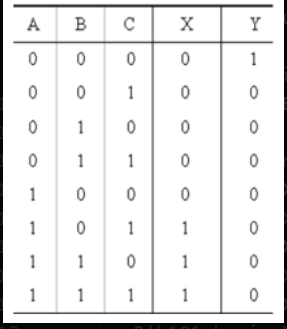

在这里插入图片描述

module JG3(ABC,X,Y);
	//input Port(s)
	input [2:0] ABC;
	//output Port(s)
	output X, Y;</
### 全加器表决电路设计 全加器和表决器均属于组合逻辑电路,二者可以通过不同的方式结合来实现特定功能。对于全加器而言,其核心在于处理两个输入位及其进位信号并产生相应的求和位与新的进位输出[^4]。 #### 设计思路 为了创建一个基于全加器的表决机制,可以考虑如下方法: 1. **定义输入变量**:设个投票者分别为`a`, `b`, 和 `c`,每个投票者的决策作为一位二进制数表示同意与否。 2. **计算总票数**:使用全加器结构中的部分组件(如异或门用于检测奇偶性和与非门用于判断是否有超过一半的投赞成票),从而得出最终结果。 3. **生成表决结果**:当且仅当多数支持某项提案时,即至少两选择了相同选项,则输出高电平代表通过;反之则为低电平。 具体到硬件层面,考虑到表决实际上是一个简单的多数判决过程,可以直接采用由与门和或门构成的经典表决电路模型[^3]。然而,在此背景下引入全加器的概念意味着要重新审视如何利用这些基本单元去模拟类似的逻辑行为。 以下是简化版的Verilog代码片段展示了一个可能的设计方案,该方案融合了全加器特性以适应表决需求: ```verilog // 定义模块接口 module majority_vote_with_full_adder( input wire a, input wire b, input wire c, output reg result ); // 内部信号声明 wire sum; wire carry_out; // 使用全加器原理构建表决逻辑 assign {carry_out, sum} = a + b + c; always @(*) begin // 如果有两位及以上选'1', 则result置为'1' if(carry_out || (sum && !(!a&&!b&&!c))) result = 1'b1; else result = 1'b0; end endmodule ``` 上述代码中,通过将位输入相加以获取它们之间的关系,并据此决定最终的结果状态。这里的关键点在于理解全加器不仅能够执行算术运算,也可以用来解决某些类型的布尔函数问题,比如这里的多表决场景。
