LabVIEW-使用与非门实现三人表决器

已于 2023-07-12 10:25:38 修改
阅读量1w 收藏 39
点赞数 8
分类专栏： LabVIEW学习 文章标签： LabVIEW
于 2023-04-16 20:16:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_58969626/article/details/130187295
版权
该文描述了如何利用LabVIEW构建一个三人表决器，当两人或以上同意时输出真。通过布置布尔型开关模拟三人选择，并用布尔运算符根据表达式Y=(AB)(BC)(AC)构建逻辑电路，最终在程序框图中连接控件以展示输出结果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

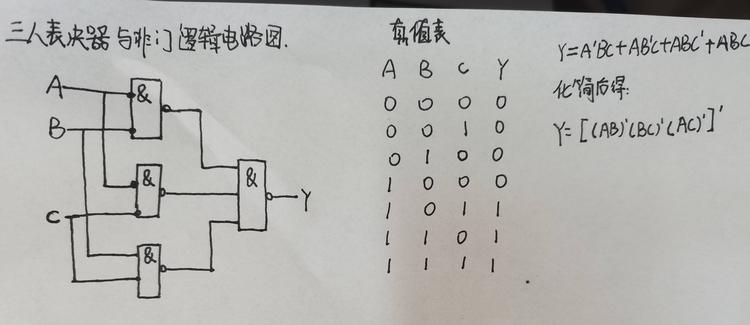

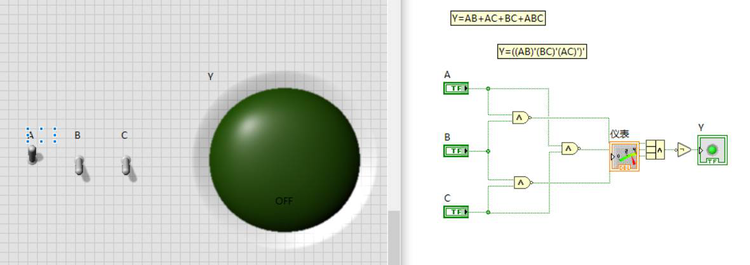

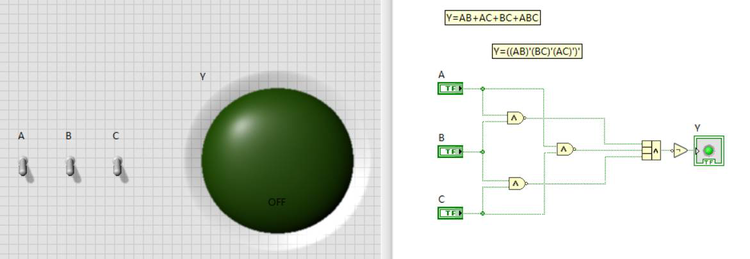

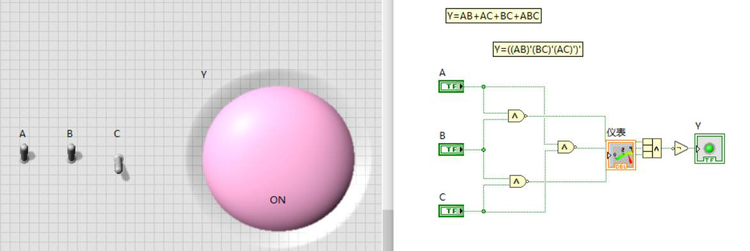

三人表决器与非门实现，当两个及以上的人选择为同意时，输出为真；否则输出为假。根据真值表和表达式Y=((AB)'(BC)'(AC)')'可以画出逻辑电路图从而实现三人表决器的功能。在LabVIEW前面板界面放置三个布尔型开关元件，开关打开输出为真，开关关闭输出为假，模拟三个人的选择结果。放置一个布尔显示控件，作为输出显示。接下来在程序框图界面，放置布尔运算符，再将所有控件根据表达式连接即可。
