51单片机循迹小车工作原理与程序设计思路

资源获取码:aaaa
.
.
在这里插入图片描述
.
.

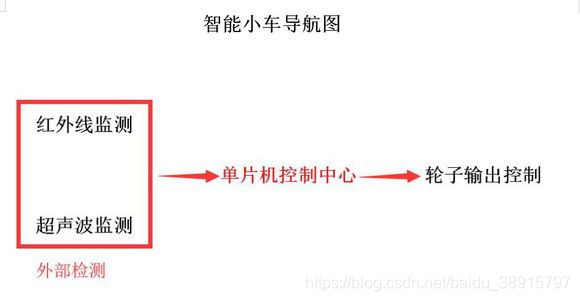

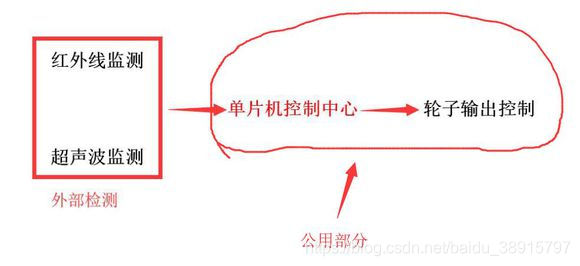

从上面导航图,我们可以看到,智能小车,共分为三步

外部检测,控制中心,轮子输出控制。

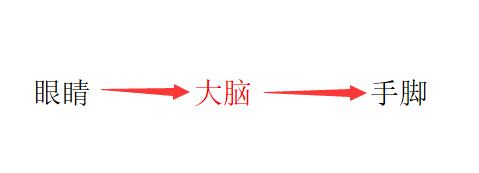

等于人的

在这里插入图片描述

.
.

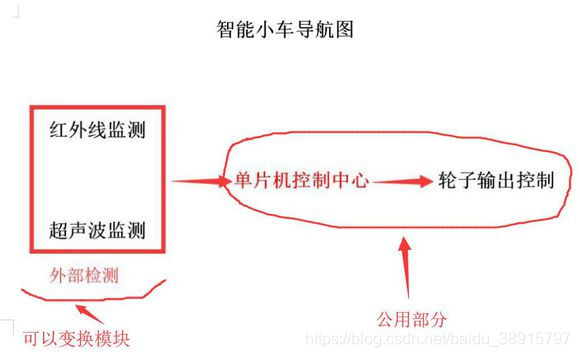

因为单片机控制中心和轮子输出控制是一样的,只有前面的外部检测,换个模块工作而已。
.
.

在这里插入图片描述

.
.
.

.

我们以一个循迹小车为例子讲解,当你明白这个后,其它的实验你就明白了。
先来讲解一下公共的控制中心,和轮子输出的组装。
.
.

在这里插入图片描述.
.

组装小车,只需要三样东西。
1 车模。
2 控制中心板。
3 轮子电机驱动模块。
.
.

1车模。

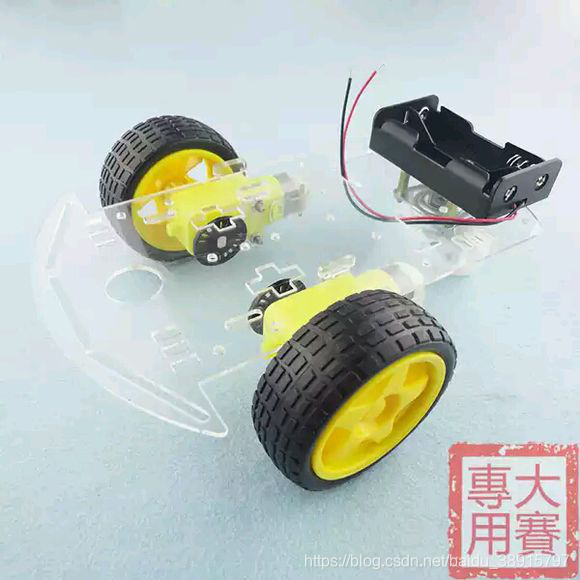

对于新手来说你需要一个车模,当然也可以自己制作一个模型,下面这个是两个电机的智能小车。
.
.

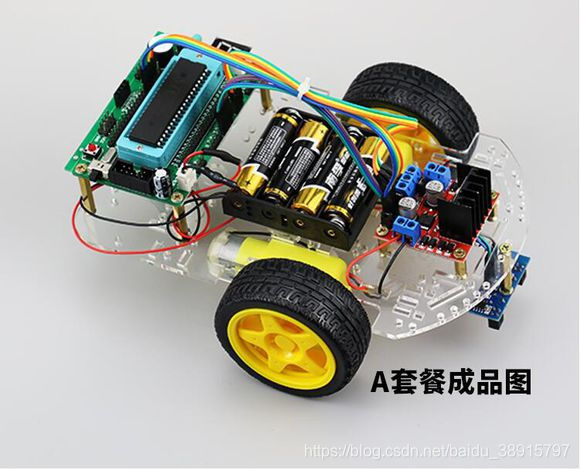

在这里插入图片描述
.
.

上面这个车模包含有,1个车模底板,2个减速电机,2个轮子,1个万向轮(上面图片,电池盒下面那个),1个电池盒。
这种车模很多地方都有,你只要按照说明书组装成功就可以了。
.
.

2 主控板
另外你还需要一个单片机最小系统作为控制中心
.
.

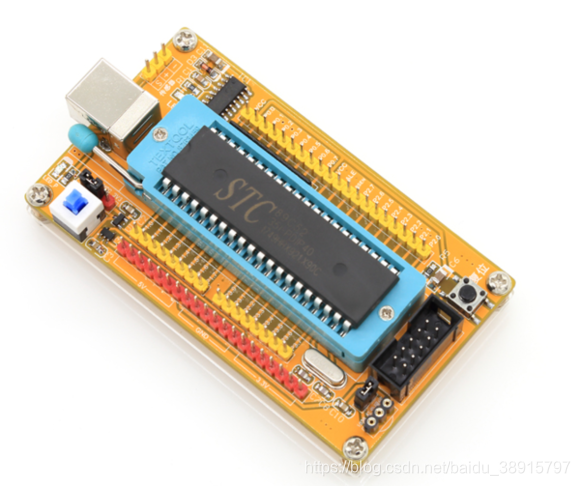

在这里插入图片描述
.
.

这个主控板的单片机型号是,STC89C52RC,你也可以选择更高级类型的51单片机
.
.
3 轮子电机驱动模块。
.
.

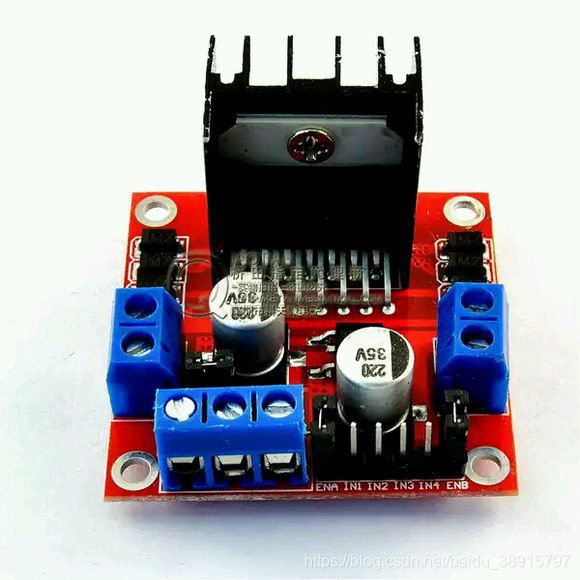

在这里插入图片描述
.
.

这个电机驱动系统的模块是L298N(上面图片,最大黑色那个)
.
这种驱动模块是可以同时驱动两个电机的,完全可以满足你小车的驱动动力,为什么要驱动呢?因为主控板的电流太弱了,不够功率让电机运行,所以才会有电机驱动模块的产生。
.
.

但是,不论外部检测是什么,上面的小车基础配置是公用的
.
.

在这里插入图片描述
.
.
.
下面是外部检测讲解。

现在我们既然讲解的是循迹小车,那么你还需要循迹传感器
.
.

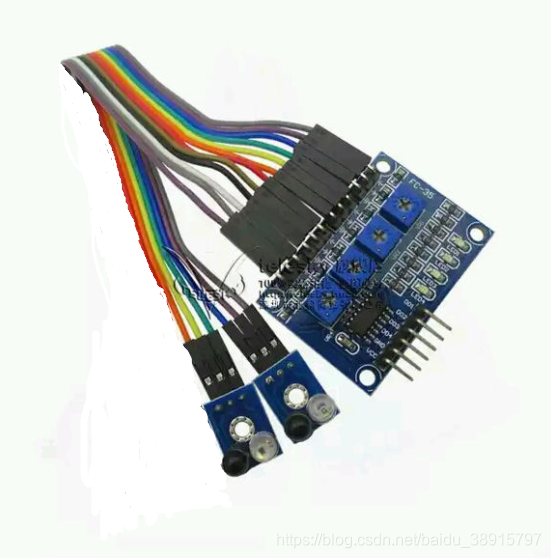

在这里插入图片描述
.
.

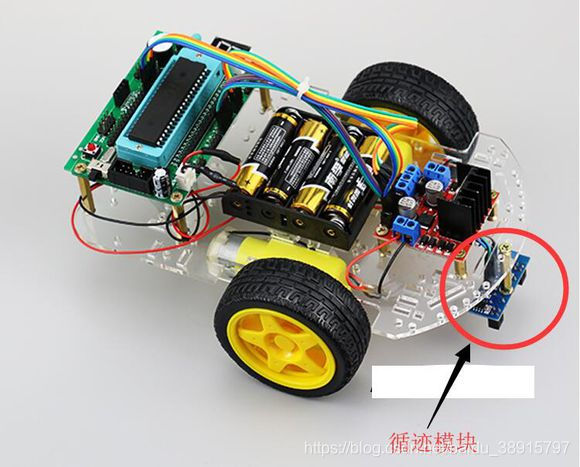

循迹模块安装位置,如下图所示

.
.

在这里插入图片描述

.
.
就是这么简单,我们的循迹小车,配置模块就是这么多,
.
.

在这里插入图片描述
.
.
再通过程序的编写。我们的循迹小车,就可以循黑色线走了,非常简单。

.
.
全套51单片机循迹小车程序与资料下载
.
.

www.buffalotone.com/?p=2908

复制上面链接到浏览器,即可打开下载
希望同学们喜欢了!

.
.
.
