Altium Designer 电气规则检查 报错：[Un-Routed Net Constraint Violation]

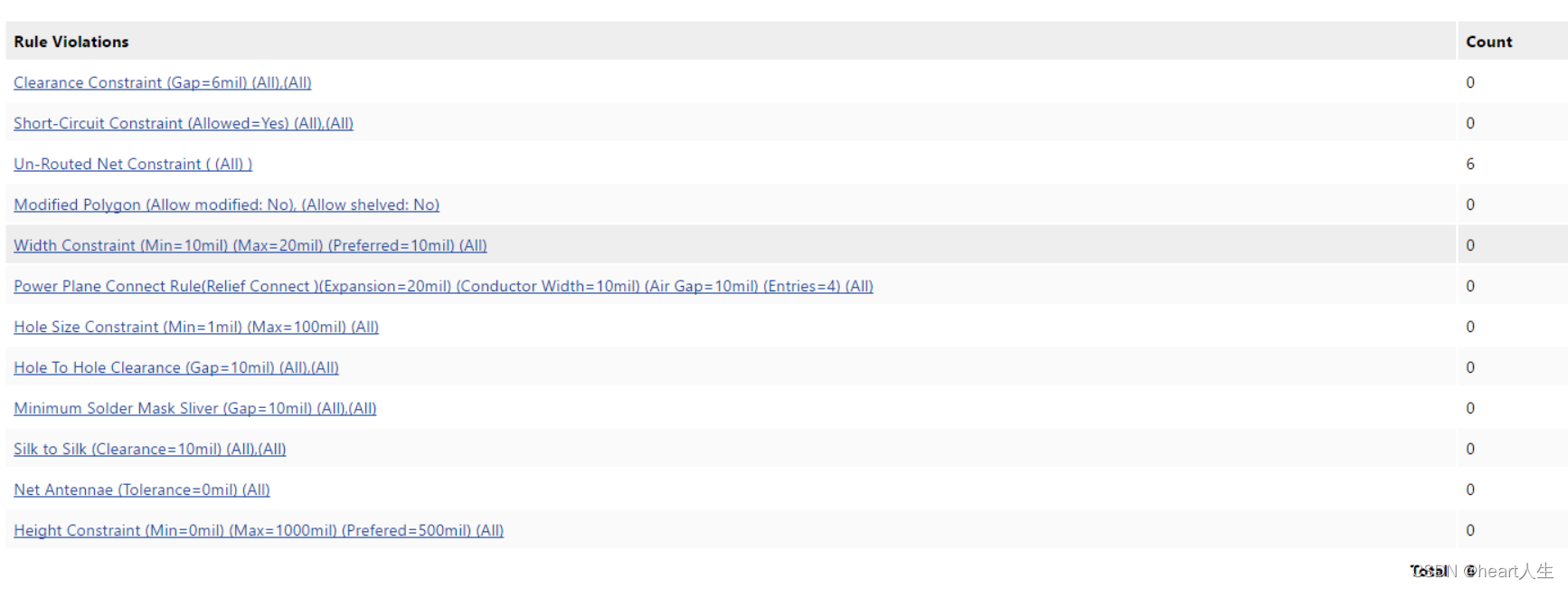

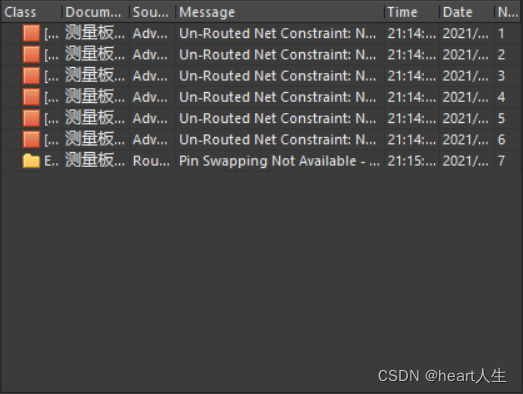

最近在学PCB制版，跟着B站教程画板子。到了最后一步电气规则检查，报错如下：
在这里插入图片描述
在这里插入图片描述
原因是布线未连接，但是画的板子很简单，可以确保网络之间是连了线的。如下图：
在这里插入图片描述
两个 MOSI 之间很明显是连接上的。但是出现报错，网上找了很多其他人的解决方法，包括寻找断线，焊盘镀金（plated）都不对。最后发现是自己在连线的时候直接用鼠标放置导线连接的，而不是采用CTRL+W 交叉布线连接的。当采用交叉布线之后，重新铺铜之后电器规则检查不再报错，问题解决！
