linux内核驱动学习--构造和运行模块

linux设备驱动–构造和运行模块

Hello World模块

下面这段代码是完整的 "hello world"模块

#include <linux/init.h>
#include <linux/module.h>
static int hello_init(void)
{
	printk(KERN_ALERT"Hello, world\n");
	return 0;
}
static void hello_exit (void)
{
	printk(KERN_ALERT"Goodbye, cruel world\n");
}
module_init(hello_init);
module_exit(hello_exit);
MODULE_LICENSE("GPL")

这个模块定义了两个函数，其中一个在模块被装载到内核时调用(hello_init)，而另一 个则在模块被移除时调用(hello_exit)。 module _init和module_exit行使用了内核的特殊宏来表示上述两个函数所扮演的角色。另外一个特殊宏(MODULE_LICENSE)用来 告诉内核、该模块采用自由许可证，如果没有这样的声明，内核在装载该模块时会产生抱怨。
函数printk在Linux内核中定义，功能和标准C库中的函数print[类似。内核需要自己单独的打印输出函数，这是因为它在运行时不能依赖于C库。
注意：
优先级只是个字符串，诸如<1>．该字符串置于printk格式字符亭的前面．请注意， KERN_ALERT之后并不使用逗号，但添加逗号的打字错误却会经常发生，幸好编辑器能帮助我们捕获这个错误。

---

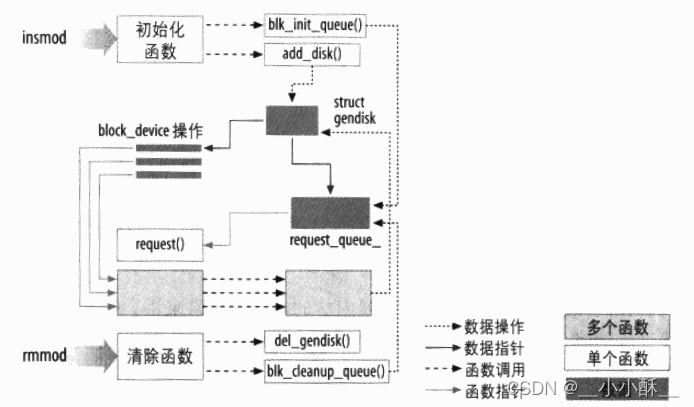

将模块链接到内核

---

用户空间和内核空间

内核运行在最高级别（也称作超级用户态），在这个级别中可以进行所有的操作。而应用程序运行在最低级别（即所谓的用户态）、在这 个级别中，处理器控制着对硬件的直接访问以及对内存的非授权访问。
我们通常将运行模式称作内核空间和用户空间。这两个术语不仅说明两种模式具有不同的优先权等级，而且还说明每个模式都有自己的内存映射，也即自己的地址空间。
每当应用程序执行系统调用或者被硬件中断挂起时，Unix将执行模式从用户空间切换到内核空间。执行系统调用的内核代码运行在进程上下文中，它代表调用进程执行操作， 因此能够访问进程地址空间的所有数据。而处理硬件中断的内核代码和进程是异步的， 与任何一个特定进程无关。

当前进程

虽然内核模块不像应用程序那样顺序地执行，然而内核执行的大多数操作还是和某个特定的进程相关。内核代码可通过访问全局项current来获得当前进程。。current 在<asm/current.h>中定义．是一个指向struct task_struct的指针， 而task_struct结构在<linux/sched.h>文件中定义。current指针指向当前正在运行的进程。在open,read等系统调用的执行过程中， 当前进程指的是调用这些系统调用的进程
实际上，与早期Linux内核版本不同．2.6中current不再是一个全局变量。为了支持
SMP(Symmetric multiprocessor, SMP)系统， 内核开发者设计了一种能找到运行在相关CPU上的当前进程的机制。这种机制必须是快速的， 因为对curr ent的引用会频繁发生。这样， 一种不依赖千特定架构的机制通常是，将指向task_struct结构的指针隐藏在内核栈中。这种实现的细节同样也对其他内核子系统隐藏、设备驱动程序只要包含<linux/sched.h>头文件即可引用当前进程。例如， 下面的语句通过访问struct task_struct的某些成员来打印当前进程的进程ID和命令名：

printk(KERN_INFO "The process is \"%s\" (pid %i) \n", current->comm, current->pid);

存储在current->comm成员中的命令名是当前进程所执行的程序文件的基本名称(basename)， 如果必要， 会裁剪到l5个字符以内。

---

其他一些细节

1. 应用程序在虚拟内存中布局，并具有一块很大的栈空间。当然，栈是用来保存函数调用历史以及当前活动函数中的自动变量的。而相反的是，内核具有非常小的栈，它可能只和一个4096字节大小的页那样小。我们自己的函数必须和整个内核空间调用链一同共享这个栈。因此，声明大的自动变最并不是一个好主意，如果我们需要大的结构，则应该在调用时动态分配该结构。

2. 经常会在内核API中看到具有两个下划线前缀(__)的函数名称。具有这种名称的函数通常是接口的底层组件，应谨慎使用。实质上，双下划线告诉程序员：＂谨慎调用， 否则后果自负。"

3. 内核代码不能实现浮点数运算。如果打开了浮点支持，在某些架构上，需要在进人和退出内核空间时保存和恢复浮点处理器的状态。这种额外的开销没有任何价值，内核代码 中也不需要浮点运算。

---

装载和卸载模块

1. insmod工具：
   构造模块之后，下一步就是将模块装人内核．如前所述，insmod为我们完成这项工作． insmod程序和Id有些类似，它将模块的代码和数据装入内核，然后使用内核的符号表解析模块中任何未解析的符号。然而，与链接器不同，内核不会修改模块的磁盘文件，而 仅仅修改内存中的副本．insmod可以接受一些命令行选项（参见它的手册页），并且可 以在模块链接到内核之前给模块中的整型和字符串型变址赋值。因此，一个良好设计的模块可以在装载时进行配置，这比编译时的配置为用户提供了更多的灵活性，但有些情况下仍然要使用编译时的配置。本章后面的“模块参数”一节中会介绍装载时的配置方法。
   内核是如何支持insmod工作的:
   实际上它依赖于定义在kernel/module.c中的一个系统调用。函数sys_init_module给模块分配内核内存以便装载模块，然后， 该系统调用将模块正文复制到内存区域，井通过内核符号表解析模块中的内核引用，最后调用模块的初始化函数。
   如果仔细阅读内核源码，我们会发现有且只有系统调用的名字前带有 “sys_” 前缀，而其他任何函数都没有这个前缀。这种命名上的区别使我们在源码中grep系统调用时非常方便。

2. modprobe工具：
   和insmod类似，modprobe也用来将模块装载到内核中。
   它和insmod的区别在于：
   它会考虑要装载的模块是否引用了一些当前内核不存在的符号。如果有这类引用，modprobe会在当前模块搜索路径中查找定义了这些符号的其他模块。如果modprobe找到了这些模块（即要装载的模块所依赖的模块），它会同时将这些模块装载到内核。如果在这种情况下使用insmod,则该命令会失败，并在系统日志文件中记录"unresolvedsymbols(未解析的符号)"消息。

3. rmmod工具：
   我们可以使用rmmod工具从内核中移除模块。注意，如果内核认为模块仍然在使用状态（例如，某个程序正打开由该模块导出的设备文件），或者内核被配置为禁止移除模块，则无法移除该模块。配置内核井使得内核在模块忙的时候仍能“强制”移除模块也是可能的。

4. lsmod工具：
   lsmod程序列出当前装载到内核中的所有模块，还提供了其他一些倌息，比如其他模块 是不是在使用某个特定模块等。lsmod通过读取/proc/modules虚拟文件来获得这些信 息。有关当前已装载模块的倌息也可以在sysfs虚拟文件系统的/sys/module下找到。

---

版本依赖

内核不会假定一个给定的模块是针对正确的内核版本构造的．我们在构造过程中，可以将自己的模块和当前内核树中的一个文件（即vermagic.o)链接；该目标文件包含了大虽有关内核的信息，包括目标内核版本、编译器版本以及一些重要配置变量的设置。在试图装载模块时，这些信息可用来检查模块和正在运行的内核的兼容性。如果有任何不匹配，就不会装载该模块，同时可以看到如下信息：

# insmod hello.Ko
Error inserting '/hello. ko': -1 Invalid module fonnat

查看系统日志文件(/var/log/messages或者系统配置使用的文件），将看到导致模块装载失败的具体原因。

---

内核符号表

在通常情况下， 模块只需实现自己的功能，而无需导出任何符号。但是，如果 其他模块需要从某个模块中获得好处时， 我们也可以导出符号。
Linux内核头文件提供了一个方便的方法来管理符号对换块外部的可见性，从而减少了 可能造成的名字空间污染（名字空间中的名称可能会和内核其他地方定义的名称发生冲突），并且适当隐藏信息。如果一个模块需要向其他模块导出符号，则应该使用下面的宏。

EXPORT_SYMBOL(name);
EXPORT_SYMBOL_GPL(name);

这两个宏均用于将给定的符号导出到模块外部．_GPL版本使得要导出的模块只能被 GPL许可证下的模块使用．符号必须在模块文件的全局部分导出，不能在函数中导出， 这是因为上面这两个宏将被扩展为一个特殊变量的声明，而该变量必须是全局的．该变量将在模块可执行文件的特殊部分（即一个"ELF段")中保存，在装载时，内核通过这个段来寻找校块导出的变量（可以查阅<linux/module.h>获得更详细的 信息）。

---

预备知识

大部分内核代码中都要包含相当数最的头文件，以便获得函数、数据类型和变址的定义。有几个头文件是专门用千模块的，因此必须出现在每个可装载的模块中。故而，所有的模块代码中都包含下面两行代码：

#include <linux/module.h>
#include <linux/init.h>

• module.h
  含有可装载模块需要的大昼符号和函数的定义。
• init.h
  指定初始化和清除函数
• 大部分模块还包括modu/eparam.h头文件
  在装载模 块时向模块传递参数

---

初始化和关闭

桢块的初始化函数负责注册模块所提供的任何设施。这里的设施指的是一个可以被应用程序访问的新功能，它可能是一个完整的驱动程序或者仅仅是一个新的软件抽象。初始化由数的实际定义通常如下所示：

static int __init initialization_function(void)
{
	/*这里是初始化代码*/
}
module_init(initialization_function);

初始化函数应该被声明为static,因为这种函数在特定文件之外没有其他意义。因为 --个模块函数如果要对内核其他部分可见，则必须被显式导出，因此这井不是什么强制性规则。上述定义中的__init标记看起来似乎有点陌生，它对内核来讲是一种暗示， 表明该函数仅在初始化期间使用。在模块被装载之后，模块装载器就会杅初始化函数扔棹、这样可将该函数占用的内存释放出来，以作他用。__init和__initdata的使 用是可选的，虽然有点繁琐，但是很值得使用。注意，不要在结束初始化之后仍要使用的函数（或者数据结构）上使用这两个标记。在内核源代码中可能还会遇到__devinit 和__devinitdata，只有在内核未被配置为支持热插拔设备的情况下，这两个标记才会被翻译为__init和__initdata。

module_init的使用是强制性的。这个宏会在模块的目标代码中增加一个特殊的段，用于说明内核初始化函数所在的位置，没有这个定义，初始化函数永远不会被调用。

---

清除函数

每个重要的模块都需要一个消除函数，该函数在模块被移除前注销接口并向系统中返回所有资源。该函数定义如下：

static void __exit cleanup_function(void)
{
	/*这里是清除代码*/
}
module_exit(cleanup_function);

清除函数没有返回值，因此被声明为void。
__exit修饰词标记该代码仅用于模块卸载（编译器将把该函数放在特殊的ELF段中）。如果模块被直接内嵌到内核中，或者内核的配置不允许卸载模块，则被标记为__exit的函数将被简单地丢弃。出于以上原 因，被标记为__exit的函数只能在模块被卸载或者系统关闭时被调用，其他的任何用法都是错误的。和前面类似，module_exit声明对千帮助内核找到模块的清除函数是必需的。
如果一个模块未定义清除函数，则内核不允许卸载该模块。

---

初始化过程中的错误处理

当我们在内核中注册设施时，要时刻铭记注册可能会失败。因此模块代码必须始终检查返回值。
如果在注册设施时遇到任何错误，首先要判断模块是否可以继续初始化。通常，在某个注册失败后可以通过降低功能来继续运转。因此，只要可能，模块应该继续向前井尽可 能提供其功能。
如果在发生了某个特定类型的错误之后无法继续装载模块，则要将出错之前的任何注册 工作撤销掉。
错误恢复的处理有时使用goto语句比较有效。 通常情况下我们很少使用goto, 但在处理错误时（可能是唯一的情况）它却非常有用。 错误情况下的goto的仔细使用可避免大最复杂的、 高度缩进的 “结构化” 逻辑。 因此 ， 内核经常使用goto来处理错误。
不管初始化过程在什么时刻失败，下面的例子（使用了虚构的注册和撤销注册函数）都能正确工作：

int __init my_init_function(void)
{
	int err;
	/* 使用指针和名称注册 */
	err = register_this(ptrl, "skull") ;
	if (err) goto fail_this;
	err = register_that(ptr2, "skull");
	if (err) goto fail_that;
	err = register_those(ptr3, "skull");
	if (err) goto fail_those;
	return 0; /* 成功 */

fail_those: unregister_that(ptr2, "skull");
fail_that:  unregister_this(ptr2, "skull");
fail_this:  return err; /* 返回错误 */
}

my_init_module的返回值err是一个错误编码。 在Linux内核中， 错误编码是定义在 <linux/errno.h>中的负整数。如果我们不想使用其他函数返回的错误编码，而想使用自己的错误编码，则应该包含<linux/errno.h>，以使用诸如－ENODEV、-ENOMEM之类的符号值。每次返回合适的错误编码是一个好习惯，因为用户程序可以通过perror函数或类似的途径将它们转换为有意义的字符串。

模块的清除函数需要撤销初始化函数所注册的所有设施，并且习惯上（但不是必须的）以相反千注册的顺序撤销设施：

void __exit my_cleanup_function (void)
{
	unregister_those(ptr3, "skull");
	unregister_that(ptr2, "skull") ;
	unregister_this(ptrl, "skull"};
	return;
}

---

模块参数

我们添加了两个参数：一个是整数值，其名称为 howmany;另一个是字符串，名称为whom。在装载这个增强的模块时，将向whom问候 howmany次。这样，我们可用下面的命令行来装载该模块：

insmod hellop howmany=lO whom="Mom"

上面这条命令的效果会让hel/op打印10次"hello.Mom"。
当然可在insmod改变模块参数之前，模块必须让这些参数对insmod命令可见。参数必 须使用module_param宏来声明，这个宏在moduleparam.h中定义．module_param需要三个参数．变扯的名称、类型以及用于sysfs人口项的访问许可掩码。这个宏必须放 在任何函数之外，通常是在源文件的头部。这样，hellop通过下面的代码来声明它的参数并使之对insmod可见；

static char *whom ="world";
static int howmany = l;
module_param(howmany, int, S_IRUGO);
module_param(whom, charp, S_IRUGO);

内核支持的模块参数类型如下:

• bool
• invbool
  布尔值（取，true或false)，关联的变量应该是int型。invbool类型反转其值， 也就是说，true值变成false,而false变成true。
• charp
  字符指针值。内核会为用户提供的字符串分配内存，井相应设置指针。
• int
• long
• short
• uint
• ulong
• ushort
  具有不同长度的基本整数值。以u开头的类型用千无符号值。
  模块装载器也支持数组参数，在提供数组值时用逗号划分各数组成员。要声明数组参数， 需要使用下面的宏：
  module__pararm_array(narne, type, num, perm);
  其中，name是数组的名称（也就是参数的名称），type是数组元素的类型．num是一 个整数变量，而perm是常见的访问许可值。如果在装载时设置数组参数，则num会被设置为用户提供的值的个数。模块装载器会拒绝接受超过数组大小的值。
  如果我们需要的类型不在上面所列出的清单中，模块代码中的钩子可让我们来定义这些 类型。具体的细节请参阅moduleparam.h文件。所有的模块参数都应该给定一个默认值；insmod只会在用户明确设置了参数的值的情况下才会改变参数的值，模块可以根据默认值来判断是否是一个显式指定的参数。

module_param中的最后一个成员是访问许可值，我们应使用<linux/stat.h>中存在的定 义。这个值用来控制谁能够访问sysfs中对模块参数的表述。如果perm被设置为0，就不会有对应的sysfs入口项；否则，模块参数会在/sys/module中出现，井设置为 给定的访问许可。如果对参数使用S_IRUGO,则任何人均可读取该参数，但不能修改； S_IRUGO | S_IWUSR允许root用户修改该参数。注意，如果一个参数通过sysfs而被修改， 则如同模块修改了这个参数的值一样，但是内核不会以任何方式通知模块。大多数情况 下，我们不应该让模块参数是可写的，除非我们打算检测这种修改并作出相应的动作。
