Unity笔记--RectTransform的位置与轴心点、锚点、矩形框原点

吐槽一下：各种相对位置真的好晕，快吐了，渲染的时候unity不会晕吗。

 

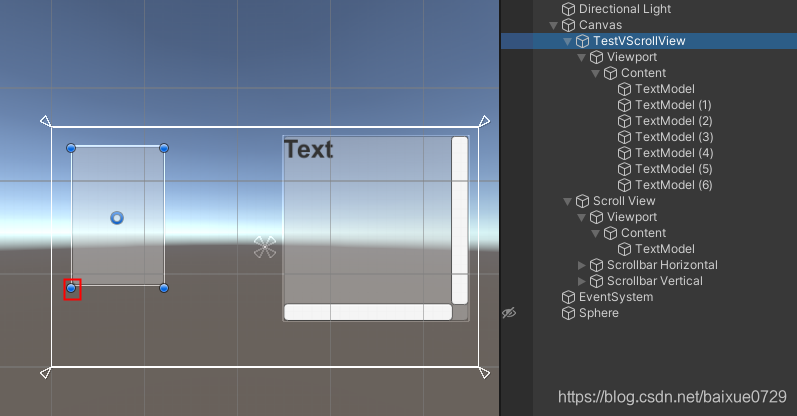

矩形框原点

• 如图，矩形框的左下角，不知道叫啥，这里就叫矩形框原点了。轴心点和锚点的位置都要用到这个概念。手册中的标准化位置就是以其为原点的参考系。

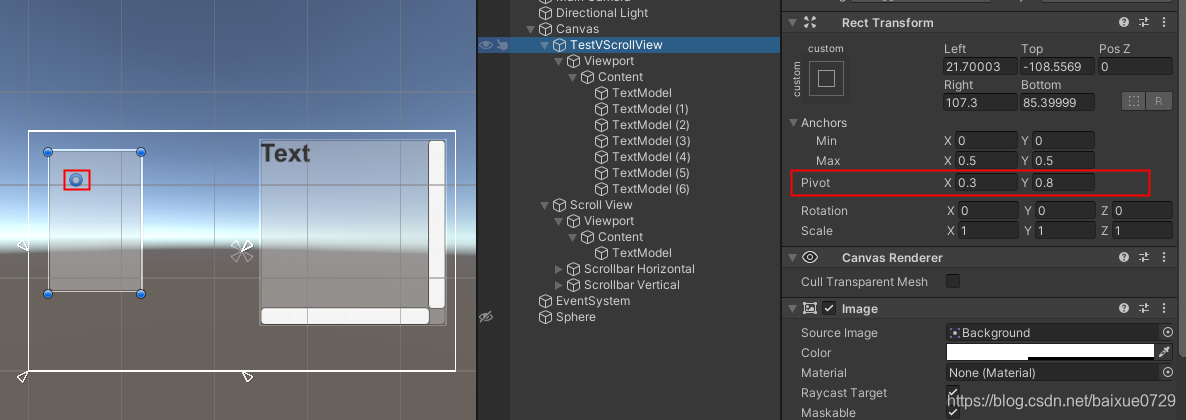

轴心点/中心点（Pivot）

• 轴心点（图中那个小蓝圈）可以理解为把物体抽象成一个点，物体的位置（无论是相对位置还是绝对位置啥的）就是指其轴心点的位置，就是该物体坐标系的原点。所以把物体的轴心点放在一起就当他们在一起了。
• Pivot的位置相对于自身矩形框，(0,0)就是在矩形框原点，(1,1)就是在矩形框的右上角。

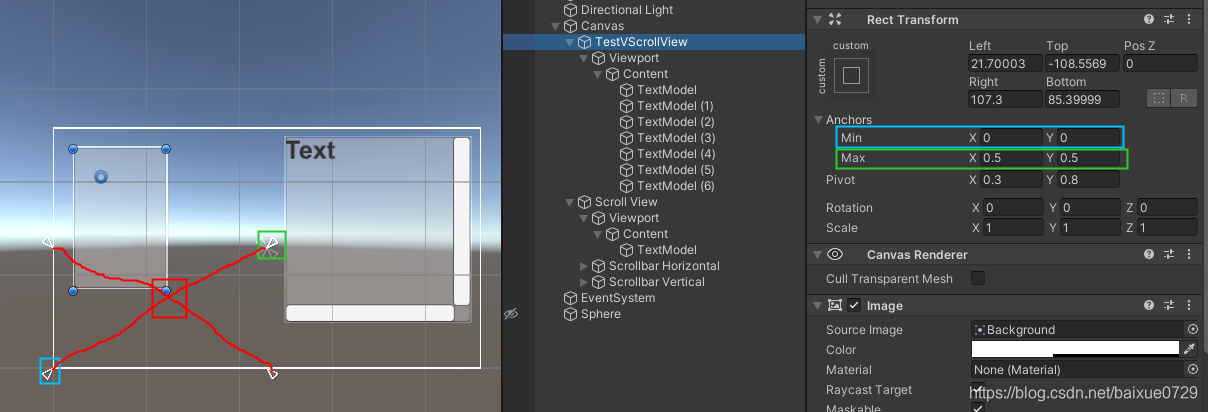

锚点（Anchor）

• 四个小三角，锚点的位置就是四个三角的中心点的位置。
• 锚点的位置（anchorPosition）就是四个小三角的中心的位置（红色，真心画不直）。
• 锚点有Min和Max两个值：
• Min：左下锚点相对于父项矩形框的位置。(0,0)就表示左下锚点（蓝色框起来的那个）在父节点的矩形框原点。
• Max：右上锚点相对于父项矩形框的位置。(1,1)就表示右上锚点在父节点矩形框的右上角。图中为(0.5，0.5)，在父节点矩形框的中间（绿色框起来的那个）。


 
好了，现在可以理一理各种位置了。

 

RectTransform的位置

此处，把“TestVScrollView”作为父项，Viewport作为子项来分析。

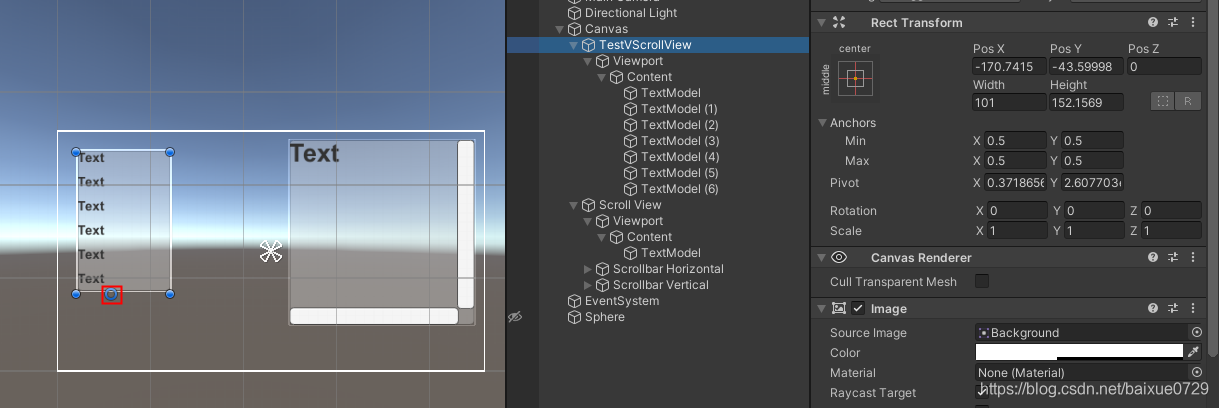

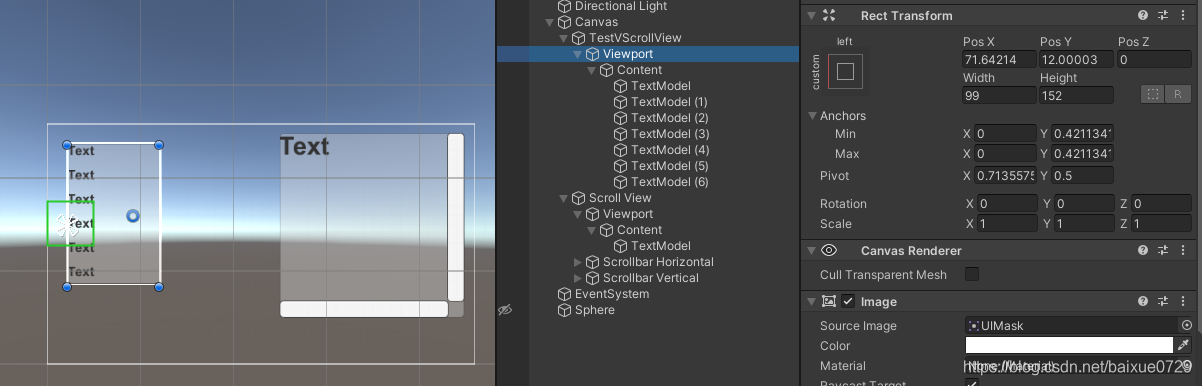

为了方便分析，把父项的轴心点，也就是坐标系放在下面（红色框位置）；把子项的锚点放在左边（绿色框位置）。

父项和子项的矩形、锚点、轴心点如下：

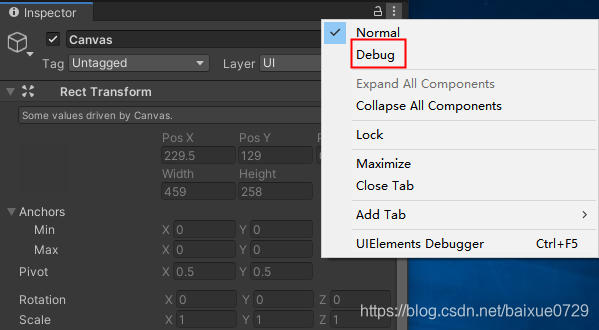

用debug模式查看子项：

查看debug模式下RectTransform的属性

靠近父节点轴心点

靠近自身锚点

1. Position：轴心点所在的世界坐标，相对于世界坐标系的坐标，没什么好说的。

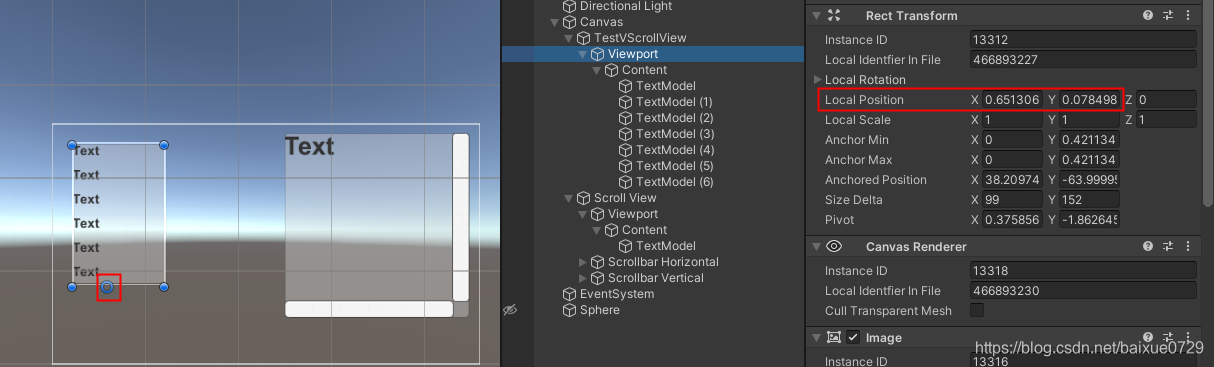

2. Local Position：相对位置，轴心点相对于父节点轴心点 / 父节点坐标系原点的坐标。

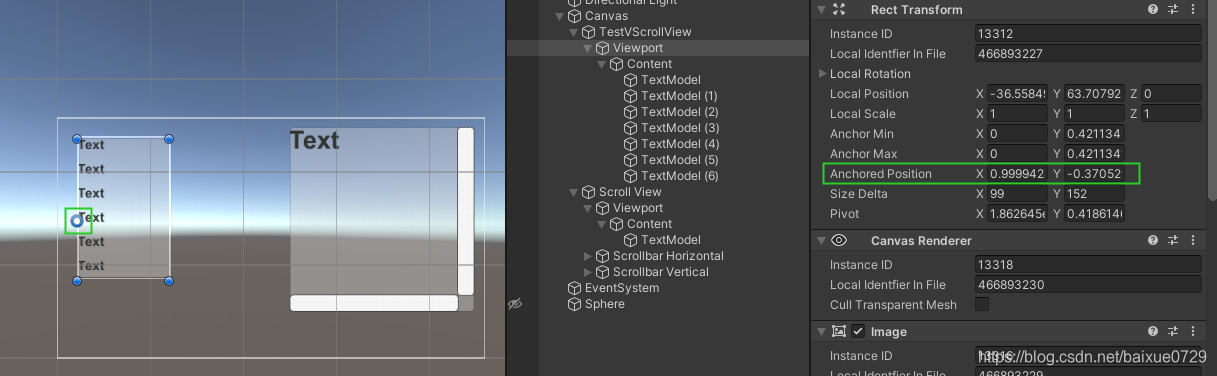

3. Anchored Position：轴心点相对于 自身锚点位置（anchorPosition） 的坐标。有“ed”，不是锚点的坐标！！
