APB-UART-2

1.uart 模块验证流程

1.理解dut
2.制定验证策略方法
3.提取验证点（feature list）-> testcase list
4.搭建验证平台（1.验证框架图2.验证环境代码）
5.执行验证

写testcase跑仿真+regression（大批量仿真收集覆盖率（前提是仿真pass）、分析覆盖率+补充case ）

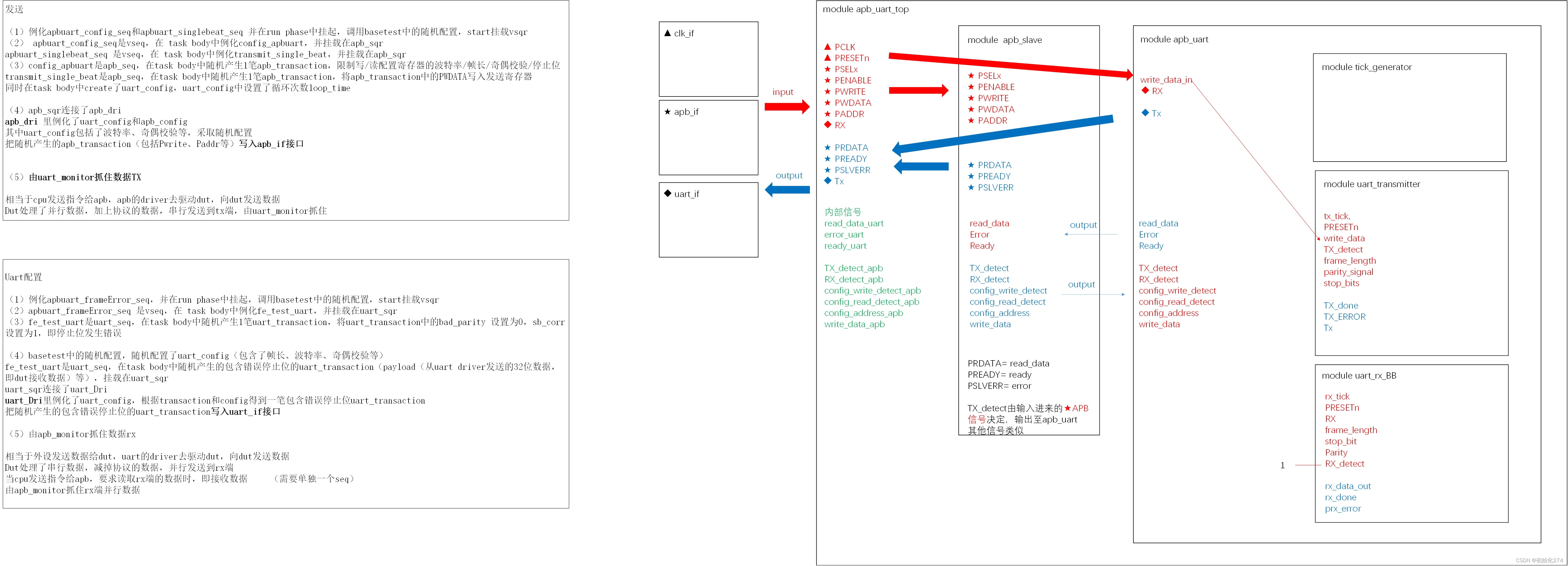

1.1理解DUT

1.2 制定验证策略方法

• 验证策略：白盒测试（已知内部代码和结构）
• 验证方法：随机测试（分析覆盖率）＋定向测试
  code coverage：line/condition/fsm/assertion/toggle
  function converage：covergroup/coverpoint/bins/cross/sample

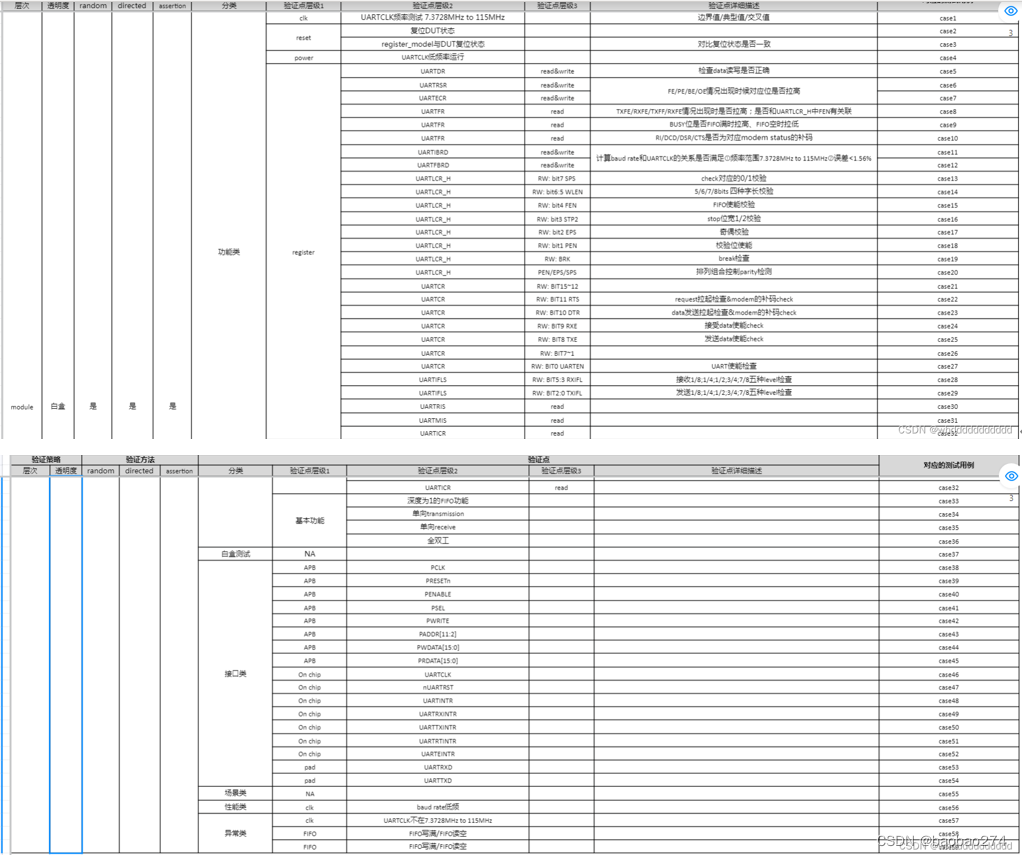

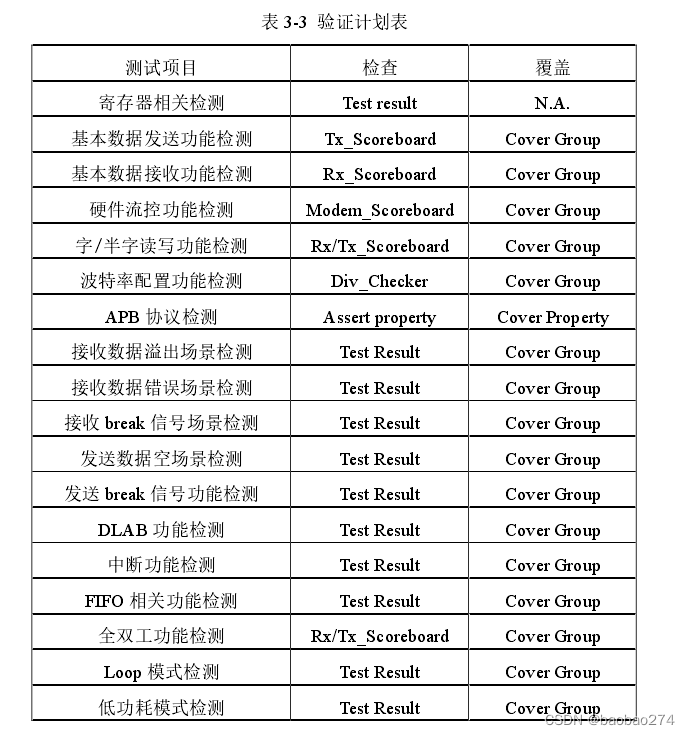

1.3 提取验证点 -> testcase

（1）

（2）

1.3.1 功能类

复位

寄存器

寄存器的检查，可以分为与功能相关和与功能无关两个部分。

• 功能无关：对寄存器的复位值以及读写属性的检查，这些检查与具体的 DUT 设计相独立，具有很强的移植性。
• 功能相关：必须结合具体的 DUT功能，在仿真过程中实现。
  DUT中的寄存器一般可分为控制寄存器和状态寄存器：
  控制寄存器常见类型为只写、可读可写等，通过对控制寄存器的配置，DUT可以在不同工作模式间切换；
  状态寄存器一般为只读或者读后清零等，通过访问状态寄存器可以了解 DUT 当前的工作状态。
• 两个独立的寄存器占用相同的地址
  CPU通过左边总线做写操作的时候，写到上面的寄存器，CPU通过左边总线做读操作的时候，读的是下面的寄存器。对CPU来说，这两个寄存器有同一个总线地址。这就是标准的全双工啊。寄存器可以同时通过右边的TXD和RXD接收发送数据。如果只定义一个寄存器的话，不是不可以。但是CPU写了寄存器以后，就只能等寄存器中的数据从TXD发送完以后，才有可能接收RXD的数据，然后CPU才能读。这就是半双工。

1.3.2 接口类

APB-INTERFACE

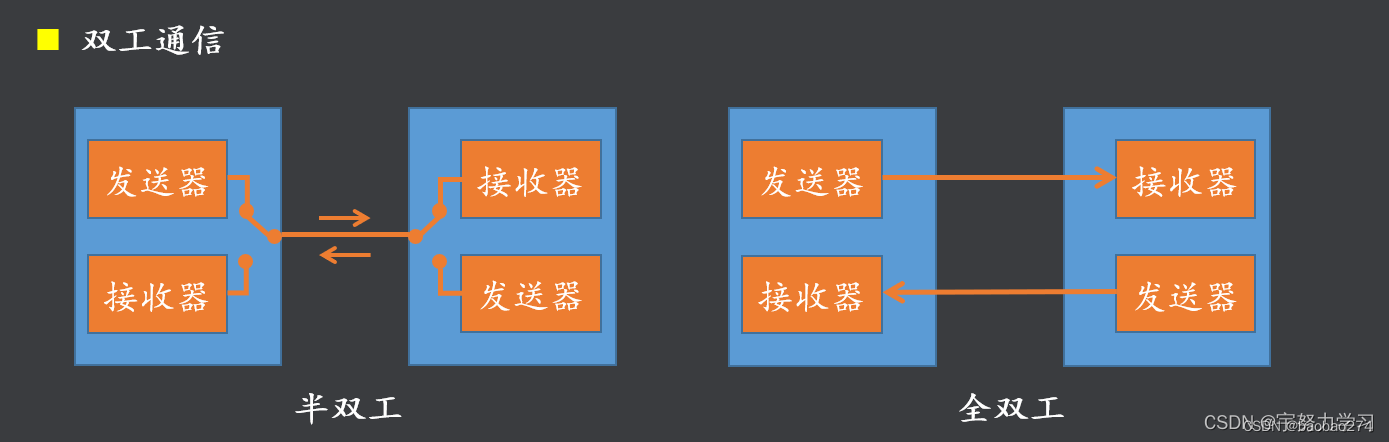

为了使系统中各个模块之间能够正确无误的传递信息，在信号线上进行数据传输时往往需要遵循一定的协议。由于信号线的数量、工作频率、串并行需求、全半双工等要求的不同，总线协议也是多种多样的。

UART-INTERFACE

1.3.3 异常类

如果在数据逻辑中使用到了 FIFO 结构，就需要对 FIFO 的空满信号等相关特性进行验证

---

1.4 搭建验证平台

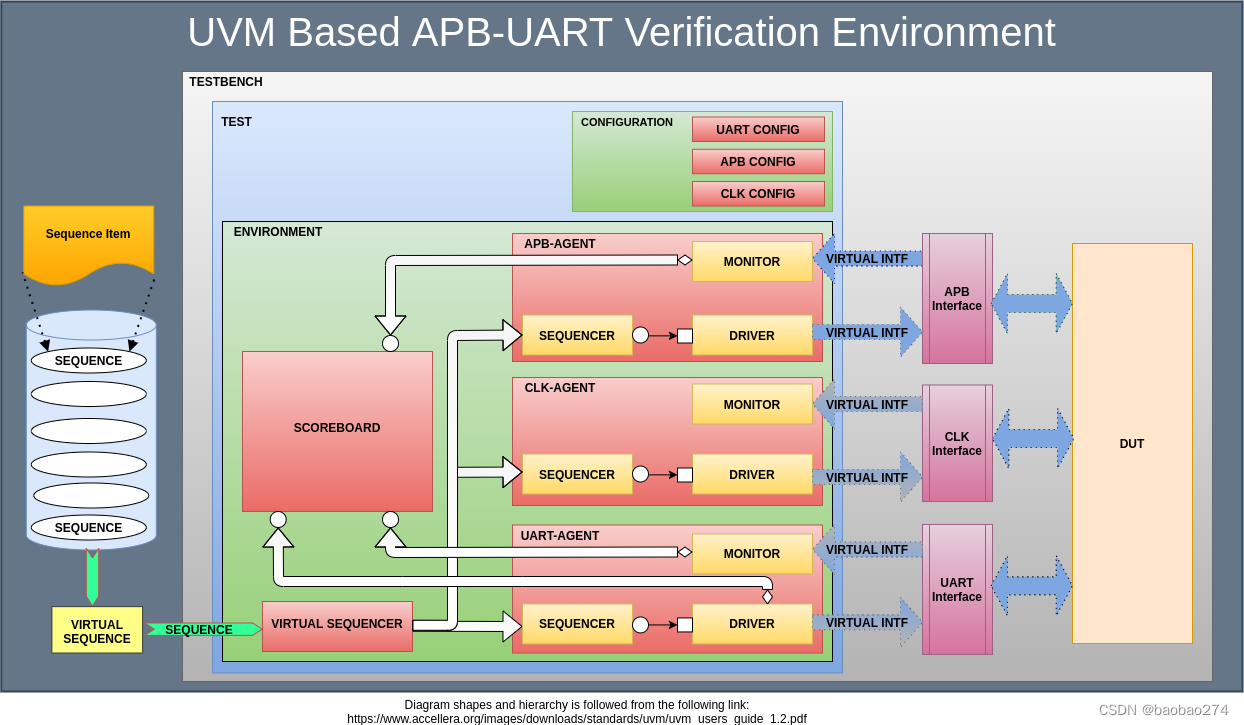

1.4.1 验证框架图

1.4.2 验证环境代码思路

从顶层向下，具体如下：

tb_top层

1.首先最顶层就是tb_top层，tb_top层就是例化了DUT，例化了interface并且通过config_db进行interface的传递，传递到下面env所需要使用的interface的component，并且产生时钟和复位，然后会有个run_test()（UVM启动的入口），以上就是tb_top层做的工作。
还例化了断言（连接vif）

base_test

2.tb_top层下面就是base_test，base_test里面有什么？他是做什么的？
base_test里面例化了一个env以及virtual_sequencer，reg_model、adapter等，base_test也是整个UVM验证平台的树根，即UVM_TEST_TOP。
要去验证UART的功能，肯定要做一些配置，因此基于SPEC去配置了相关的寄存器，比如先把波特率配置起来
在apbuart_base_test中，有一个set_config_params的方法用来实现这些配置，同时，此方法中还有一个flag来决定是使用定向配置还是随机配置设置。

congfig

• Uart Congfiguration
  uart的相关配置主要包括波特率、帧长、奇偶校验以及停止位。

• APB Congfiguration
  APB相关的主要配置包括address以及pselect

class apbuart_base_test extends uvm_test;
...
   	apbuart_env 	env_sq;
	uart_config		cfg;
	clk_rst_cfg   	clk_cfg;
	apb_config		apb_cfg;
...
	extern virtual function void build_phase(uvm_phase phase);
  	extern virtual function void set_config_params(input [31:0] bd_rate , input [3:0] frm_len , input [1:0] parity , input sb , input flag);
	extern virtual function void set_apbconfig_params (input [31:0] addr , input flag);
...


function void apbuart_base_test::build_phase(uvm_phase phase);
	clk_cfg = new();
	uvm_config_db#(clk_rst_cfg)::set(this,"*","clk_cfg",clk_cfg);

	cfg = new();
	uvm_config_db#(uart_config)::set(this,"*","cfg",cfg);
	set_config_params(9600,8,3,1,0); // 波特率 , 帧长 , 奇偶校验 , 停止位 , Randomize Flag (1 随机配置, 0 定向配置)

	apb_cfg = new();
	uvm_config_db#(apb_config)::set(this,"*","apb_cfg",apb_cfg);
	set_apbconfig_params(2,0); // Slave Bus Address, Randomize flag (1 for random , 0 for directed)
endfunction


//如果flag为1，uart_config实现randomize；否则定向配置波特率 , 帧长 , 奇偶校验等
//调用uart_config的baudRateFunc函数，根据apb agent的波特率配置uart monitor的波特率
function void apbuart_base_test::set_config_params(input [31:0] bd_rate , input [3:0] frm_len , input [1:0] parity , input sb , input flag);
	if(flag)
	begin
		if (!cfg.randomize())
			`uvm_error("RNDFAIL", " Config Randomization")
	end
	else
	begin
		cfg.frame_len 	= frm_len;
		cfg.n_sb 		= sb;
		cfg.parity		= parity;
		cfg.bRate		= bd_rate;
	end
	cfg.baudRateFunc();
endfunction

//如果flag为1，apb_config实现randomize；否则定向配置地址
//调用apb_config的AddrCalcFunc函数，根据addr选择psel_Index即选通哪个外设
function void apbuart_base_test::set_apbconfig_params(input [31:0] addr, input flag);
	if(flag)
	begin
		if (!apb_cfg.randomize())
			`uvm_error("RNDFAIL", " APB Config Randomization")
	end
	else
	begin
		apb_cfg.slave_Addr 	= addr;
	end
	apb_cfg.AddrCalcFunc();
	//$diplay("Slave Index is ",apb_cfg.AddrCalcFunc());
endfunction

class uart_config extends uvm_object;
...
    function void baudRateFunc();
        case (bRate)
            32'd4800: 	baud_rate = 32'd10416;
            32'd9600: 	baud_rate = 32'd5208;
	        32'd14400:	baud_rate = 32'd3472;
            32'd19200: 	baud_rate = 32'd2604;
            32'd38400: 	baud_rate = 32'd1302;
	        32'd57600: 	baud_rate = 32'd868;
            32'd115200: baud_rate = 32'd434;
            32'd128000: baud_rate = 32'd392;
            default:  	baud_rate = 32'd5208;
        endcase
    endfunction
...

`define UART_START_ADDR 32'd0
`define UART_END_ADDR 32'd5
`define I2C_START_ADDR 32'd6
`define I2C_END_ADDR 32'd12
`define SPI_START_ADDR 32'd13
`define SPI_END_ADDR 32'd20

class apb_config extends uvm_object;
...
    function void AddrCalcFunc();
        if ((slave_Addr >= ` UART_START_ADDR) && (slave_Addr <= ` UART_END_ADDR))
            psel_Index = 1;
        else if ((slave_Addr >= ` I2C_START_ADDR) && (slave_Addr <= ` I2C_END_ADDR))
            psel_Index = 2;
        else if ((slave_Addr >= ` SPI_START_ADDR) && (slave_Addr <= ` SPI_END_ADDR))
            psel_Index = 4;
        else
            psel_Index = 0;
    endfunction
...

env

3.base_test下面的env，里面有什么？
里面有apb_agent（apb总线这边发并行数据激励给DUT）,uart_agent（发串行数据激励给DUT）和以及进行数据的check的scoreboard

scoreboard

数据流主要分2个方向
（1）apb_driver这边发并行数据到interface经过DUT（UART）后输出为串行数据，由uart_monitor抓到
（2）uart_driver发送串行数据到interface经过DUT后由APB总线这边读出（prdata），读出的为经过DUT后由串行数据转化成为并行的数据。

class apbuart_scoreboard extends uvm_scoreboard;
...
  	// ---------------------------------------
  	//  所以需要pkt_qu_monapb、pkt_qu_monuart、pkt_qu_uartdrv
  	//  分别用来存储scoreboard通过analysis_port从apb_monitor、uart_monitor、uart_driver取出的数据
  	// ---------------------------------------
  	apb_transaction 	pkt_qu_monapb[$];
	uart_transaction 	pkt_qu_monuart[$];
	uart_transaction 	pkt_qu_drvuart[$];

	// Handle to  a cfg class
  	uart_config 		cfg;
...
	extern virtual function void build_phase(uvm_phase phase);
	extern virtual function void write_monapb(apb_transaction pkt);
	extern virtual function void write_monuart(uart_transaction pkt);
	extern virtual function void write_drvuart(uart_transaction pkt);
	extern virtual function void compare_config (apb_transaction apb_pkt);
	extern virtual function void compare_transmission (apb_transaction apb_pkt, uart_transaction uart_pkt);
	extern virtual function void compare_receive (apb_transaction apb_pkt , uart_transaction uart_pkt);
	extern virtual task run_phase(uvm_phase phase);

endclass


  	// ---------------------------------------
  	//  获取uart_config 配置好波特率 , 帧长 , 奇偶校验 , 停止位 , Randomize Flag 等
  	// ---------------------------------------
function void apbuart_scoreboard::build_phase(uvm_phase phase);
...
	if(!uvm_config_db#(uart_config)::get(this, "", "cfg", cfg))
		`uvm_fatal("No cfg",{"Configuration must be set for: ",get_full_name(),".cfg"});
...
endfunction: build_phase

task apbuart_scoreboard::run_phase(uvm_phase phase);
	apb_transaction 	apb_pkt_mon;
	uart_transaction 	uart_pkt_mon;
  	apb_transaction 	apb_pkt_drv;
	uart_transaction 	uart_pkt_drv;

    forever
    begin
		wait(pkt_qu_monapb.size() > 0);	    			// checking the fifo that it contains any valid entry from monitor apb
    	apb_pkt_mon = pkt_qu_monapb.pop_front(); 		// getting the entry from the start of fifo
		//PWRITE=1写0读
		//如果为写的同时，apb_mon的地址和配置的某个寄存器地址相同（写是cpu配置寄存器）
		//根据 APB_mon 地址更新SCOREBOARD相应的寄存器值。更新对应的参数值：波特率、帧等等
		if(apb_pkt_mon.PWRITE==1 && (apb_pkt_mon.PADDR == cfg.baud_config_addr || apb_pkt_mon.PADDR == cfg.frame_config_addr || apb_pkt_mon.PADDR == cfg.parity_config_addr || apb_pkt_mon.PADDR == cfg.stop_bits_config_addr))
		begin
			case(apb_pkt_mon.PADDR)
				cfg.baud_config_addr : baud_rate_reg 		=  apb_pkt_mon.PWDATA;
				cfg.frame_config_addr : frame_len_reg 		=  apb_pkt_mon.PWDATA;
				cfg.parity_config_addr : parity_reg 		=  apb_pkt_mon.PWDATA;
				cfg.stop_bits_config_addr : stopbit_reg 	=  apb_pkt_mon.PWDATA;
				default : `uvm_error(get_type_name(),$sformatf("------ :: Incorrect Config Address :: ------"))
			endcase
		end
		//如果为读的同时，apb_mon的地址和配置的某个寄存器地址相同（读是看cpu是否和配置同步）
		//比较apb_mon和config的寄存器值
		//将来自apb_monitor的值与配置了configuration后的scoreboard进行比较
		//(apb_pkt.PRDATA与baud_rate_reg、frame_len_reg、parity_config_reg、stop_bits_config_reg的比对)
		else if(apb_pkt_mon.PWRITE==0 && (apb_pkt_mon.PADDR == cfg.baud_config_addr || apb_pkt_mon.PADDR == cfg.frame_config_addr || apb_pkt_mon.PADDR == cfg.parity_config_addr || apb_pkt_mon.PADDR == cfg.stop_bits_config_addr))
		begin
			compare_config (apb_pkt_mon) ;
		end

		//如果apb_mon的地址和配置的发送数据寄存器地址相同
		//比较apb和uart的mon数据
		//数据流（1）apb_driver这边发并行数据到interface经过DUT（UART）后输出为串行数据，由uart_monitor抓到
		//将apb_driver写入到DUT上的PWDATA与uart_monitor在DUT的TX—pin上监控的数据进行比较
		//(apb_pkt.PWDATA与uart_pkt.transmitter_reg的比对)
		else if (apb_pkt_mon.PADDR == cfg.trans_data_addr)
		begin
			wait(pkt_qu_monuart.size() > 0);	    		// checking the fifo that it contains any valid entry from monitor apb
			uart_pkt_mon = pkt_qu_monuart.pop_front(); 		// getting the entry from the start of fifo
			compare_transmission (apb_pkt_mon,uart_pkt_mon);
		end

		//如果apb_mon的地址和配置的接收数据寄存器地址相同
		//比较uart的dri数据和apb的mon数据
		//数据流（2）uart_driver发送串行数据到interface经过DUT后由APB总线这边读出（prdata）
		//将uart_driver提供给RX—pin的数据与apb—monitor从DUT接收到的PRDATA进行比较。
		//(apb_pkt.PRDATA与uart_pkt.payload的比对)
		else if (apb_pkt_mon.PADDR == cfg.receive_data_addr)
		begin
			wait(pkt_qu_drvuart.size() > 0);	    	// checking the fifo that it contains any valid entry from driver
    		uart_pkt_drv = pkt_qu_drvuart.pop_front(); 	// getting the entry from the start of fifo
			compare_receive (apb_pkt_mon,uart_pkt_drv);
		end
    end
endtask : run_phase

其中，三个不同的函数来对数据进行比较

//compare_config (apb_pkt_mon) ;
//将来自apb_monitor的值与配置了configuration后的scoreboard进行比较，用于寄存器测试
function void apbuart_scoreboard::compare_config (apb_transaction apb_pkt);
	if(apb_pkt.PADDR == cfg.baud_config_addr)
	begin
		if(apb_pkt.PRDATA == baud_rate_reg)
			`uvm_info(get_type_name(),$sformatf("------ :: Baud Rate Match :: ------"),UVM_LOW)
		else
		    `uvm_error(get_type_name(),$sformatf("------ :: Baud Rate MisMatch :: ------"))
		`uvm_info(get_type_name(),$sformatf("Expected Baud Rate: %0d Actual Baud Rate: %0d",baud_rate_reg,apb_pkt.PRDATA),UVM_LOW)
		`uvm_info(get_type_name(),"------------------------------------\n",UVM_LOW)
	end
	if(apb_pkt.PADDR == cfg.frame_config_addr)
	begin
		if(apb_pkt.PRDATA == frame_len_reg)
			`uvm_info(get_type_name(),$sformatf("------ :: Frame Rate Match :: ------"),UVM_LOW)
		else
		    `uvm_error(get_type_name(),$sformatf("------ :: Frame Rate MisMatch :: ------"))
		`uvm_info(get_type_name(),$sformatf("Expected Frame Rate: %0h Actual Frame Rate: %0h",frame_len_reg,apb_pkt.PRDATA),UVM_LOW)
		`uvm_info(get_type_name(),"------------------------------------\n",UVM_LOW)
	end
	if(apb_pkt.PADDR == cfg.parity_config_addr)
	begin
		if(apb_pkt.PRDATA == parity_reg)
			`uvm_info(get_type_name(),$sformatf("------ :: Parity Match :: ------"),UVM_LOW)
		else
		    `uvm_error(get_type_name(),$sformatf("------ :: Parity MisMatch :: ------"))
		`uvm_info(get_type_name(),$sformatf("Expected Parity Value : %0h Actual Parity Value: %0h",parity_reg,apb_pkt.PRDATA),UVM_LOW)
		`uvm_info(get_type_name(),"------------------------------------\n",UVM_LOW)
	end
	if(apb_pkt.PADDR == cfg.stop_bits_config_addr)
	begin
		if(apb_pkt.PRDATA == stopbit_reg)
		    `uvm_info(get_type_name(),$sformatf("------ :: Stop Bit Match :: ------"),UVM_LOW)
		else
		    `uvm_error(get_type_name(),$sformatf("------ :: Stop Bit MisMatch :: ------"))
		`uvm_info(get_type_name(),$sformatf("Expected Stop Bit Value : %0h Actual Stop Value: %0h",stopbit_reg,apb_pkt.PRDATA),UVM_LOW)
		`uvm_info(get_type_name(),"------------------------------------\n",UVM_LOW)
	end
endfunction

//compare_transmission (apb_pkt_mon,uart_pkt_mon);
//如果apb_mon的写数据和uart_mon的发送寄存器数据相同，说明发送数据正确
function void apbuart_scoreboard::compare_transmission (apb_transaction apb_pkt, uart_transaction uart_pkt);
	if(apb_pkt.PWDATA == uart_pkt.transmitter_reg)
    	`uvm_info(get_type_name(),$sformatf("------ :: Transmission Data Packet Match :: ------"),UVM_LOW)
  	else
      	`uvm_error(get_type_name(),$sformatf("------ :: Transmission Data Packet MisMatch :: ------"))
	`uvm_info(get_type_name(),$sformatf("Expected Transmission Data Value : %0h Actual Transmission Data Value: %0h",apb_pkt.PWDATA,uart_pkt.transmitter_reg),UVM_LOW)
	`uvm_info(get_type_name(),"------------------------------------\n",UVM_LOW)
endfunction

//compare_receive (apb_pkt_mon,uart_pkt_drv);
//如果apb_mon的读数据和uart_dri的产生的数据相同，说明接收的数据正确
function void apbuart_scoreboard::compare_receive (apb_transaction apb_pkt , uart_transaction uart_pkt);
    if(apb_pkt.PRDATA == uart_pkt.payload)
    	`uvm_info(get_type_name(),$sformatf("------ :: Reciever Data Packet Match :: ------"),UVM_LOW)
	else
    	`uvm_error(get_type_name(),$sformatf("------ :: Reciever Data Packet MisMatch :: ------"))
	`uvm_info(get_type_name(),$sformatf("Expected Reciever Data Value : %0h Actual Reciever Data Value: %0h",uart_pkt.payload,apb_pkt.PRDATA),UVM_LOW)
	`uvm_info(get_type_name(),"------------------------------------\n",UVM_LOW)
	//$display("uart_pkt.sb_corr::%0b\tuart_pkt.sb_corr_bit[0]::%0b\tcfg.n_sb::%d",uart_pkt.sb_corr,uart_pkt.sb_corr_bit,cfg.parity[1]);
	if((uart_pkt.bad_parity && cfg.parity[1]) || (uart_pkt.sb_corr && (cfg.n_sb || uart_pkt.sb_corr_bit[0])))
	begin
		//$display("uart_pkt.sb_corr::%0b\tuart_pkt.sb_corr_bit[0]::%0b\tcfg.n_sb::%d",uart_pkt.sb_corr,uart_pkt.sb_corr_bit[0],cfg.n_sb[0]);

		if(apb_pkt.PSLVERR == 1'b1)
			`uvm_info(get_type_name(),$sformatf("------ :: Error Match :: ------"),UVM_LOW)
		else
			`uvm_error(get_type_name(),$sformatf("------ :: Error MisMatch :: ------"))
		`uvm_info(get_type_name(),$sformatf("Expected Error Value : %0h Actual Error Value: %0h",1'b1,apb_pkt.PSLVERR),UVM_LOW)
		`uvm_info(get_type_name(),"------------------------------------\n",UVM_LOW)
	end
	else
	begin
		if(apb_pkt.PSLVERR == 1'b0)
			`uvm_info(get_type_name(),$sformatf("------ :: Error Match :: ------"),UVM_LOW)
		else
			`uvm_error(get_type_name(),$sformatf("------ :: Error MisMatch :: ------"))
		`uvm_info(get_type_name(),$sformatf("Expected Error Value : %0h Actual Error Value: %0h",1'b0,apb_pkt.PSLVERR),UVM_LOW)
		`uvm_info(get_type_name(),"------------------------------------\n",UVM_LOW)
	end
endfunction

sequence

test调用vseq，vseq调用seq

vsequence

• vseq_base
• apbuart_config_seq
• apbuart_singlebeat_seq
• apbuart_recdrv_seq
• apbuart_recreadreg_seq
• apbuart_frameError_seq
• apbuart_parityError_seq
• apbuart_NoError_seq

sequence

• apb seq
  config_apbuart //apb配置dut
  transmit_single_beat //apb发送数据
  rec_reg_test //apb接收数据

• uart seq
  recdrv_test_uart //正确的停止位
  fe_test_uart //错误的停止位
  pe_test_uart //错误的校验位
  err_free_test_uart //正确的停止位和校验位

1.5 具体testcase执行验证

1.5.1 apbuart_base_test

1.模块目的
例化了env
配置了 uart_config，clk_rst_cfg，apb_config
分为定向配置和随机配置

1.5.2 apbuart_config_test

寄存器验证点
1.测试目的
通过在配置寄存器中存储特定的值来设置config。配置元素如下:波特率，帧大小，奇偶校验，停止位，可以通过使用APB接口提供的PADDR变量来访问它们的特定配置地址
2.测试思路
（1）例化apbuart_config_seq并在run phase中挂起，调用basetest中的随机配置，start挂载vsqr
（2）apbuart_config_seq是vseq，在 task body中例化config_apbuart，并挂载在apb_sqr
（3）config_apbuart是apb_seq，在task body中随机产生1笔apb_transaction，限制写/读配置寄存器的波特率/帧长/奇偶校验/停止位；同时在task body中create了uart_config，uart_config中设置了循环次数loop_time
3.
调用了scoreboard的compare_config
（Compare_config():此函数在configuration register上有读取操作时调用，将来自apb_monitor的值与配置了configuration后的scoreboard进行比较，这里的配置主要指uart_config中的波特率、帧长、奇偶校验以及停止位这几个参数。
(apb_pkt.PRDATA与baud_rate_reg、frame_len_reg、parity_config_reg、stop_bits_config_reg的比对)）

1.5.3 apbuart_data_compare_test

基本数据发送功能检测
1.测试目的：
首先通过运行config sequence将配置设置写入DUT，然后将一些数据写入PWDATA端口，并通过TX-pin串行(逐位)读取数据。输出应该是相同的。加载在PWDATA上的数据应该在TX-pin上串行接收。
2.测试思路
（1）例化apbuart_config_seq和apbuart_singlebeat_seq 并在run phase中挂起，调用basetest中的随机配置，start挂载vsqr
（2） apbuart_config_seq是vseq，在 task body中例化config_apbuart，并挂载在apb_sqr
apbuart_singlebeat_seq 是vseq，在 task body中例化transmit_single_beat，并挂载在apb_sqr
（3）config_apbuart是apb_seq，在task body中随机产生1笔apb_transaction，限制写/读配置寄存器的波特率/帧长/奇偶校验/停止位
transmit_single_beat是apb_seq，在task body中随机产生1笔apb_transaction，将apb_transaction中的PWDATA写入发送寄存器
同时在task body中create了uart_config，uart_config中设置了循环次数loop_time
3.
先调用了scoreboard的compare_config
再调用了scoreboard的compare_transmission

1.5.4 apbuart_free_error_test

1.测试目的：
发送一个帧，其中停止位、校验位正确
2.测试思路
（1）例化apbuart_NoError_seq并在run phase中挂起，调用basetest中的随机配置，start挂载vsqr
（2）apbuart_NoError_seq 是vseq，在 task body中例化err_free_test_uart，并挂载在uart_sqr
（3）err_free_test_uart是uart_seq，在task body中随机产生1笔uart_transaction，将uart_transaction中的bad_parity 设置为0，sb_corr设置为0，即停止位、校验位都没有错误
3.
调用了scoreboard的compare_config

1.5.5 apbuart_frame_error_test

1.测试目的：
发送一个帧，其中包含损坏的停止位。DUT应响应输出PSLVERR位拉高。设置DUT为random config，然后运行此测试。
2.测试思路：
（1）例化apbuart_frameError_seq，并在run phase中挂起，调用basetest中的随机配置，start挂载vsqr
（2）apbuart_frameError_seq 是vseq，在 task body中例化fe_test_uart，并挂载在uart_sqr
（3）fe_test_uart是uart_seq，在task body中随机产生1笔uart_transaction，将uart_transaction中的bad_parity 设置为0，sb_corr设置为1，即停止位发生错误
3.
调用了scoreboard的compare_config

1.5.6 apbuart_parity_error_test

1.测试目的：
发送包含损坏的奇偶校验位的帧。DUT应响应PSLVERR为高。设置DUT为random config，然后运行此测试。
2.测试思路：
（1）例化apbuart_parityError_seq，并在run phase中挂起，调用basetest中的随机配置，start挂载vsqr
（2）apbuart_parityError_seq是vseq，在 task body中例化pe_test_uart，并挂载在uart_sqr
（3）pe_test_uart是uart_seq，在task body中随机产生1笔uart_transaction，将uart_transaction中的bad_parity 设置为1，sb_corr设置为0，即校验位发生错误
3.调用了scoreboard的compare_config

1.5.7 apbuart_rec_drv_test

1.测试目的：
随机奇偶校验错误，使用时钟和复位驱动器序列，时钟会有不同的周期，并会在每次transaction后进行重置。
2.测试思路：
（1）例化apbuart_config_seq、apbuart_recdrv_seq和clk_rst_default_seq并在run phase中挂起
调用basetest中的固定配置，start apbuart_config_seq、apbuart_recdrv_seq挂载vsqr
（2）apbuart_config_seq是vseq，在 task body中例化config_apbuart，并挂载在apb_sqr
apbuart_recdrv_seq是vseq，在 task body中例化recdrv_test_uart，并挂载在uart_sqr
（3）config_apbuart是apb_seq，写/读配置寄存器的波特率/帧长/奇偶校验/停止位固定配置
recdrv_test_uart是uart_seq，在task body中随机产生1笔uart_transaction，将uart_transaction中的sb_corr限制为0，即停止位没有错误，校验位rand错误

1.5.8 apbuart_rec_readreg_test

1.测试目的：
设置random config，随机奇偶校验错误和帧错误。使DUT处于receive模式，包括在RX引脚上逐位发送数据，然后在PREADY时从PRDATA端口读取数据。
2.测试思路：

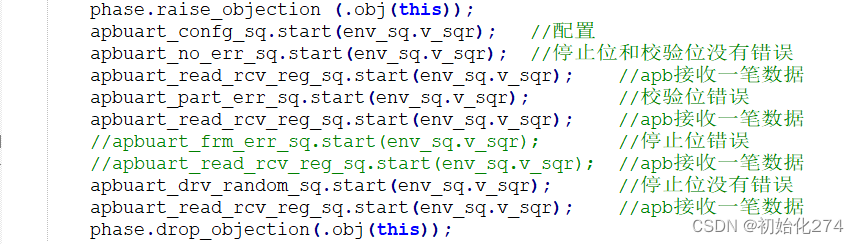

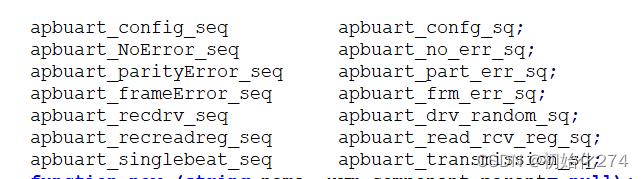

（1）例化

在run phase中挂起

调用basetest中的随机配置，start挂载vsqr
（2）其中
apbuart_recreadreg_seq是vseq，在 task body中例化rec_reg_test，并挂载在apb_sqr
（3）rec_reg_test是apb_seq，在task body中随机产生1笔apb_transaction，将1笔apb_transaction中从接收寄存器的PRDATA接收读出
3.
先调用了scoreboard的compare_config
后调用了scoreboard的compare_receive

---

总结测试时数据流

---

1.5.9 APB协议检测

assertion断言
apbuart_property.sv中
断言写法

property 名称1
	//描述时序行为
	@(posedge PCLK) disable iff (!PRESETn)
	A |-> B,A为高的时候B也为高
	A |=> B,A为高的下一周期B也为高
	$rose
	$stable
	$isunknown
endproperty


assert property（名称1）
else `uvm_error（）

1.6 覆盖率收集

1.6.1questasim

1.编译
2.仿真
选择test

vsim -i -novopt -classdebug -solvefaildebug  -sv_seed random +UVM_TESTNAME= work.tbench_top

log -r /*

3.run -all

1.6.1vcs

1.编译

make compile

vcs 执行 ./simv -gui时 报错原因：没有生成vpd文件
解决办法：compile加一个-debug_all

2.仿真

make run

生成了simv可执行文件

3.打开dve

./simv -gui
