硬件开发设计:ESD器件的原理与应用注意事项

前言

  在电子设备设计中,静电放电(ESD)是导致元器件损坏或功能失效的主要威胁之一。合理的ESD保护器件选型与应用能够显著提升电路可靠性和产品寿命。本文将从工作原理、选型原则、关键参数、应用设计及案例分析等方面展开探讨,结合行业经验与标准规范,为硬件工程师们提供一些见解和参考。


提示:以下是本篇文章正文内容

一、ESD器件工作原理

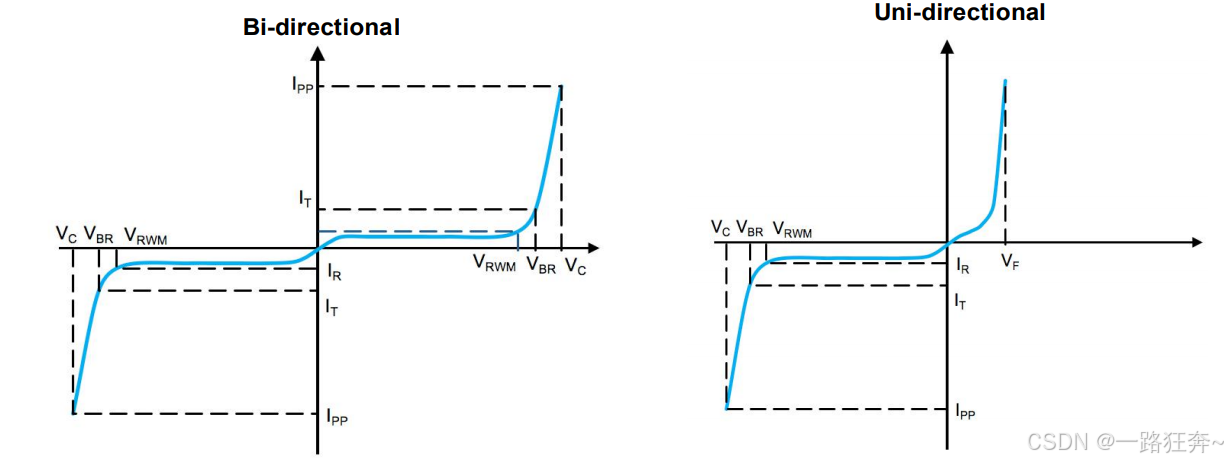

  ESD器件的核心功能是快速泄放瞬态电流并钳位电压,根据信号的作用效果区分方向性,分为单向(Uni-directional)TVS和双向(Bi-directional)TVS两种,其工作过程可分为以下三个阶段:

在这里插入图片描述

正常状态
  当电路电压处于VRWM安全范围内(如0-5V)时,ESD器件处于高阻态(截止状态),漏电流极小(通常为μA级),对电路功能无影响。此时,器件的结电容(Cj)可能对高频信号产生轻微影响,但通常通过低电容设计(如0.2-1pF)可忽略。

异常过压状态
  当瞬态电压超过击穿电压(VBR)时,ESD器件在1纳秒内由高阻态转为低阻态,形成低阻抗路径。例如,TVS二极管通过雪崩击穿或齐纳击穿导通,将电流导向地线。

电压钳位与恢复
  导通后,器件通过动态电阻(RDYN)限制电流上升速率,并将电压钳位在安全值(VC)。例如,对于±8kV的ESD脉冲,钳位电压需低于被保护芯片的耐受阈值(如12V)。瞬态结束后,器件恢复高阻态。

二、保护的核心目标

ESD器件的核心功能是通过低阻抗路径将瞬态高压能量导向地平面,同时满足以下要求:

  1.响应速度:需在纳秒级时间内触发(典型值<1ns)。

  2.钳位能力:IEC 61000-4-2标准规定的8kV接触放电电压降至受保护IC的安全工作范围。

  3.无信号干扰:在正常工作状态下不影响信号完整性。

三、关键选型参数参考

1. 电压参数

  • 工作电压(VRWM):需高于被保护线路的最大正常工作电压20%以上

  • 击穿电压(VBR):典型值按VRWM × 1.2选择

  • 钳位电压(VC):在8kV ESD冲击下需低于被保护IC的最大耐受电压。

示例:USB 3.0接口(5V信号)建议选择VRWM ≥6V,VC ≤15V的TVS二极管。

2. 寄生电容

接口类型荐电容范围
TUSB 2.0<3pF
HDMI 2.10.5-1pF
千兆以太网<2pF
射频天线<0.3pF

3. 电流处理能力

根据IEC 61000-4-2标准,ESD器件需能承受:

  • 8kV接触放电:峰值电流≈30A(上升时间0.7ns~1ns)

  • 15kV空气放电:峰值电流≈60A

4.响应时间与ESD等级

  ESD器件的响应时间应小于1ns,以确保在纳秒级瞬态脉冲下快速导通。同时需满足IEC 61000-4-2标准(如接触放电±8kV、空气放电±15kV)的防护等级要求。

5.封装与温度适应性

  封装尺寸需匹配PCB空间限制,如SOT23、DFN等小型封装适合高密度设计。对于高温环境(如汽车电子),需选择工作温度范围宽(如-40℃~+150℃)的MLV(多层压敏电阻)或高温TVS器件。

6.交直流信号对ESD器件的选择

  对于双向信号(如模拟信号或差分接口),需选用双向ESD器件;而直流单极性信号(如电源线)可选用单向器件。

\


四、ESD器件类型对比

\

类型优点缺点适用场景
TVS二极管响应快(<1ns),钳位精准大电流能力有限高速数字接口
MLV压敏电阻成本低,通流量大寄生电容高(>100pF)电源线路
ESD抑制二极管超低电容(<0.5pF)电压保护范围窄RF天线,高速SerDes
聚合物ESD器件无方向性,耐多次冲击钳位电压较高多引脚接口防护

五、应用设计要点

1.布局位置与接地
  ESD器件应尽可能靠近接口或连接器放置,确保瞬态电流通过最短路径泄放到地。地线需采用低阻抗设计,避免形成环路或电压反弹。

2.PCB走线优化
  信号线与ESD器件之间的走线长度应尽量短,且避免直角转折以减少电感。对于高速信号,需采用差分对布局并匹配阻抗,必要时增加滤波电容。

3.温度与环境适应性
  高温环境下,TVS二极管的钳位性能可能下降,而MLV的稳定性更高。例如,汽车电子中推荐使用MLV或高温级TVS器件。

4.测试与验证
  设计完成后需通过IEC 61000-4-2标准测试,验证ESD器件的实际防护效果。若多次测试后器件失效,需检查钳位电压是否超标或寄生参数是否匹配。

\

六、典型设计误区

1.过度依赖单一保护
  错误做法:仅使用TVS二极管。
  改进方案:采用三级防护(电阻/磁珠 + TVS + 芯片内置ESD)。

2.忽视回流路径
  案例:某HDMI接口ESD失效分析显示,因TVS接地路径过长(>10mm),实际防护效果下降40%。

3.参数选择余量不足
  选择VRWM=5V器件用于5V系统,未考虑10%电压波动导致器件提前劣化。

\

七、实际案例分析

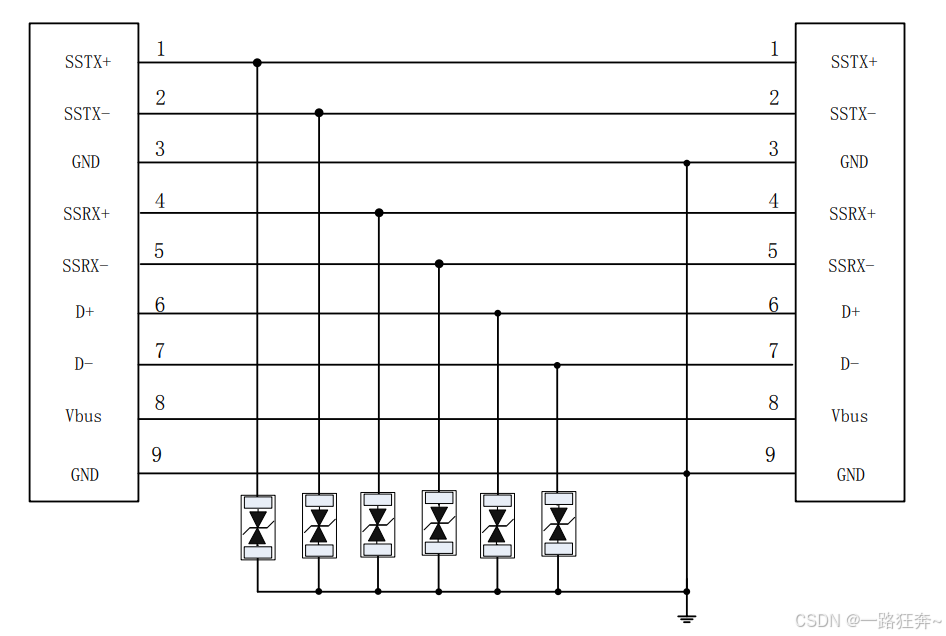

案例:USB 3.0接口的ESD防护

在这里插入图片描述
1.器件选型:
  双向TVS二极管,VRWM=5.5V,Cj=0.3pF,封装为DFN1006-3L。

2.布局要点:

  TVS靠近连接器放置,缩短电流路径。

  地平面低阻抗设计,避免电压反弹。

3.测试结果:
  通过IEC 61000-4-2 Level 4标准,信号损耗<0.5dB。


总结

  ESD器件的选型需综合考虑信号特性、环境条件及成本因素,而布局与测试是确保防护效果的关键环节。随着高速接口和低电压器件的普及,TVS二极管的应用占比逐年提升,但MLV在高温和高能量场景中仍不可替代。工程师应结合具体需求,参考行业标准(如IEC 61000-4-2)和供应商数据手册,制定最优防护方案。

注:本文内容仅供提供相关的设计经验参考,不涉及任何厂家器件推荐,读者可根据自己应用去匹配相应的厂家器件。
