【Kicad 导入硬件封装库方法】

Kicad 导入硬件封装库方法

第三方库的导入

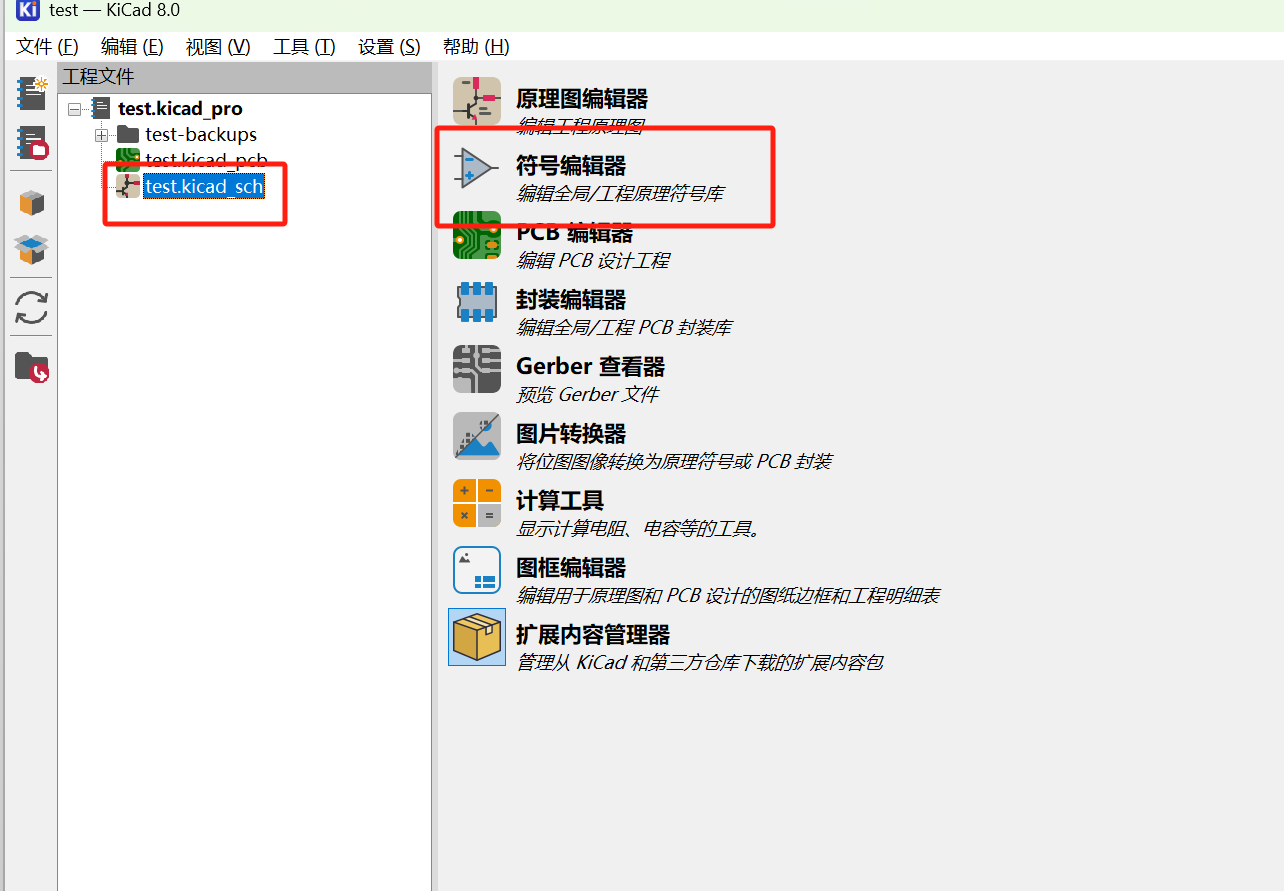

1.打开kicad 原理图的编辑界面

进入符号编辑器

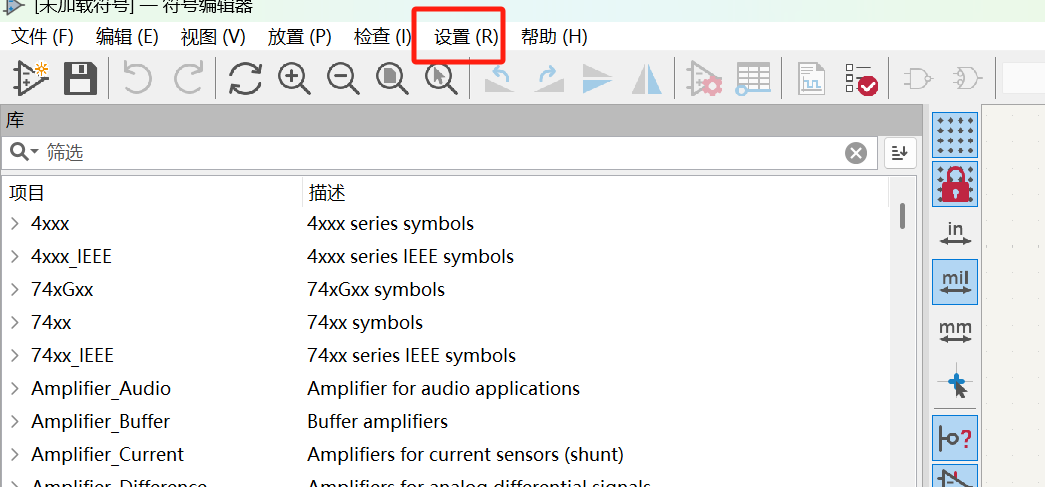

进入下拉菜单的第二个选项《管理符号库》

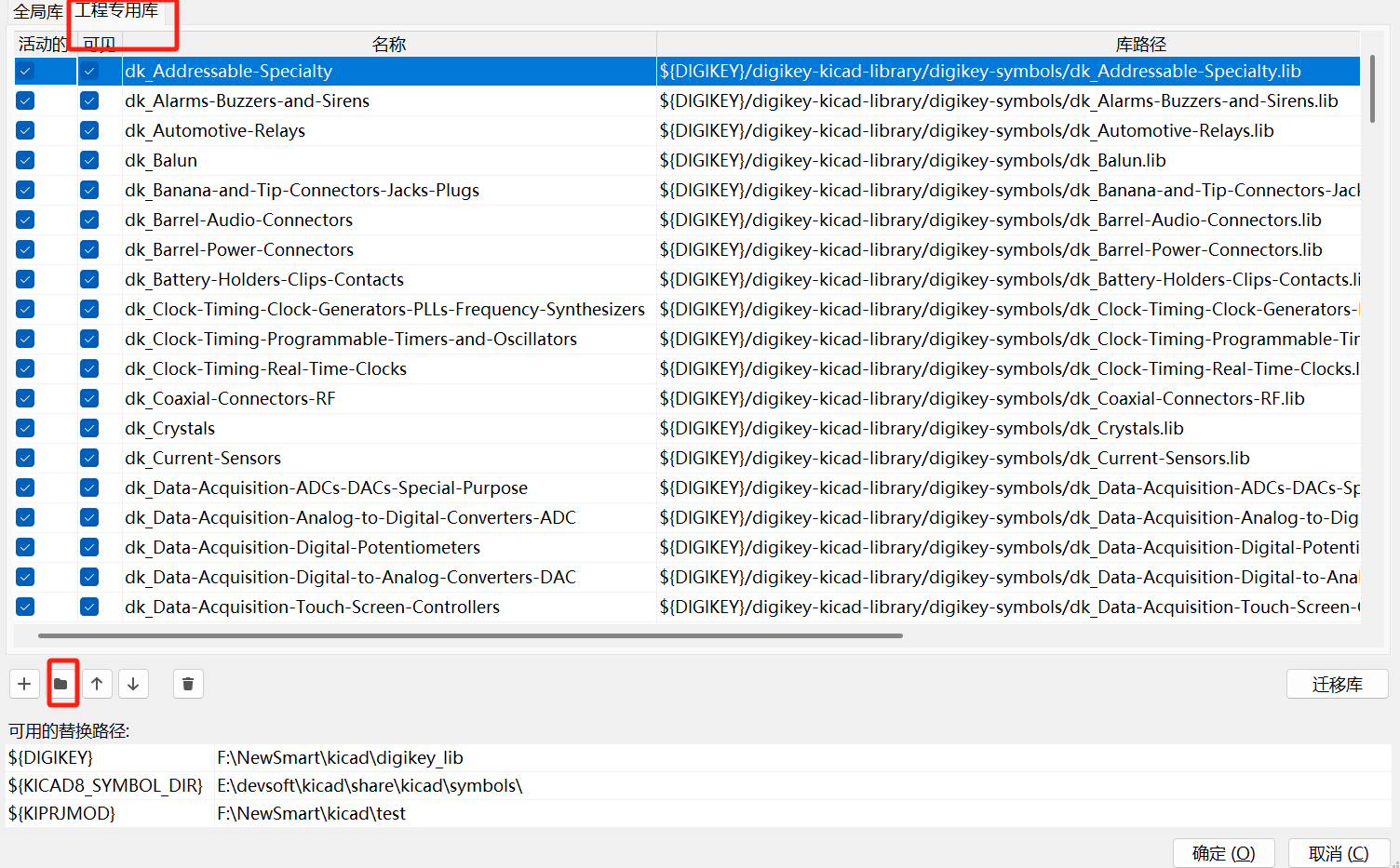

点击文件夹按钮添加当前需要添加的原理图封装库路径；

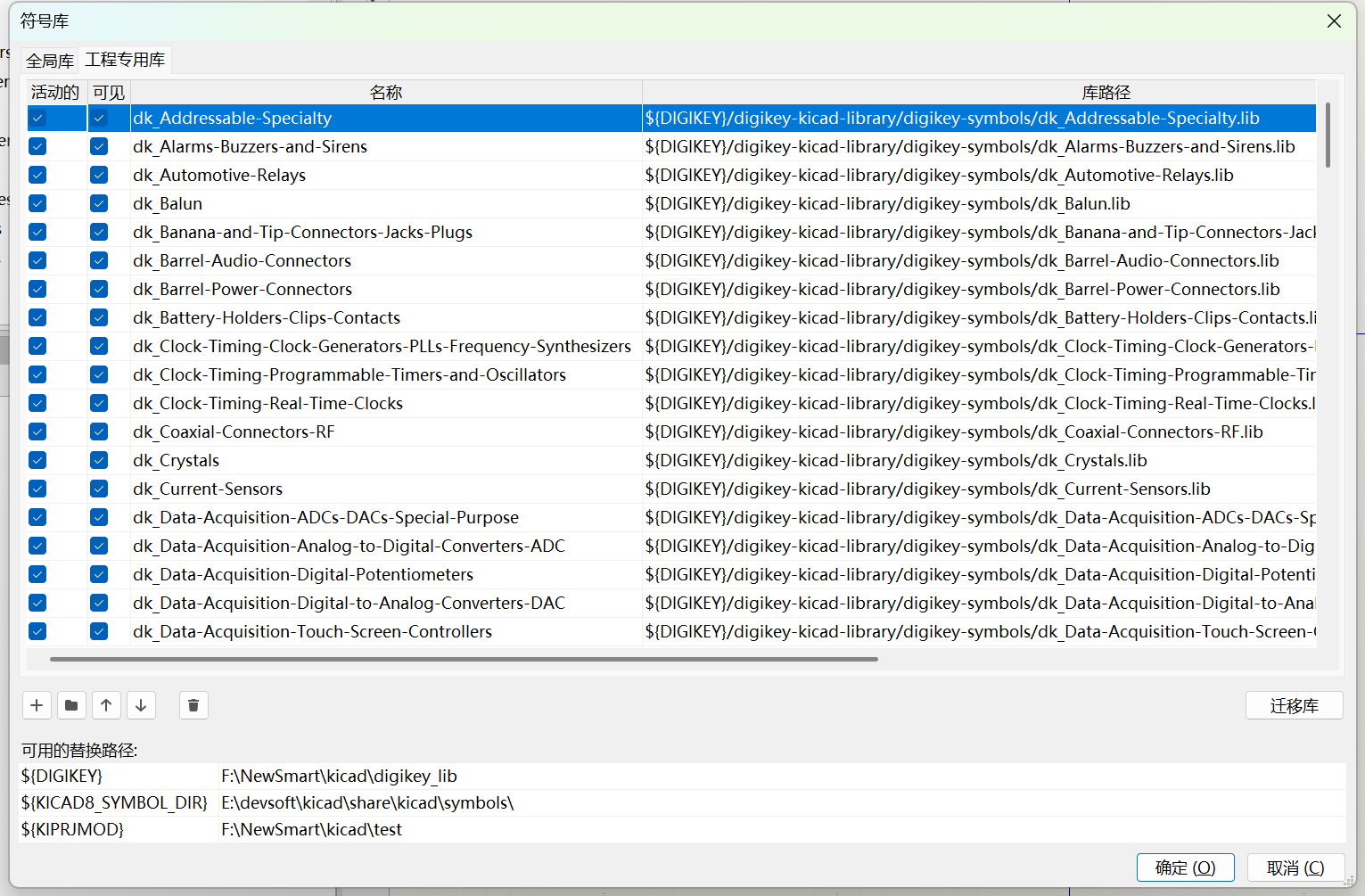

点击添加即可

按照上面的步骤同样添加封装库即可

常用的第三方库

1. Digi-Key的库：Digi-Key在其GitHub页面维护了一个专用器件库
2. Octopart的库：元器件信息搜索引擎Octopart针对其系统的器件库的很多器件，对每一个器件都提供了KiCad符号和封装
3. SparkFun:
   全球著名的创客套件提供商SparkFun电子在其GitHub页面上针对其产品器件提供了KiCad库文件，这些库是基于Eagle库转换过来的。
4. SnapEDA: SnapEDA为他们的客户通过其KiCad页面提供KiCad的符号和封装库，这些库的下载是免费的. PCB
5. Libraries: PCB Libraries向KiCad用户免费提供他们专业版的PCB封装专家产品,
   他们的文档中提供了设置专业版许可证密钥的说明。 Ultralibrarian:
6. www.ultralibrarian.com免费、在线的PCB CAD库，很多半导体原厂都官方支持的一个资源平台，支持各种CAD工具
7. 集成电路查询网：www.datasheet5.com, 不仅可以查询元器件的数据手册，还可以查询并下载各种元器件的CAD库
