【PXIE301-208】基于PXIE总线架构的Serial RapidIO总线通讯协议仿真卡

板卡概述

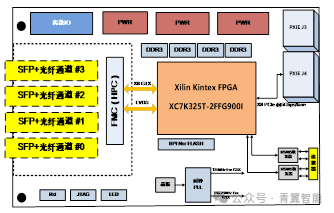

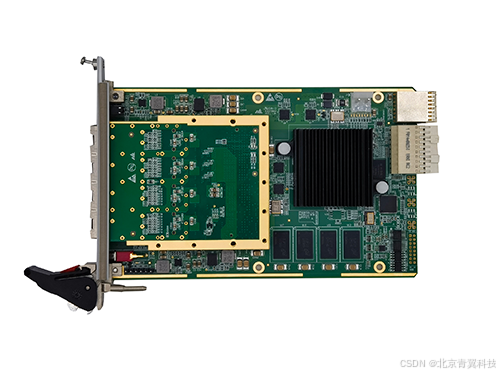

PXIE301-208是一款基于3U PXIE总线架构的Serial RapidIO总线通讯协议仿真卡。该板卡采用Xilinx的高性能Kintex系列FPGA作为主处理器，实现各个接口之间的数据互联、处理以及实时信号处理。板卡支持4路SFP+光纤接口，支持一个PCIe x8主机接口，板载1组独立的64位DDR3 SDRAM大容量缓存用来进行PCIE DMA数据缓存。

该板卡的4路光纤通道可支持Serial RapidIO传输协议，支持协议的解析、数据处理以及PCIE的数据传输。板载高性能的FPGA实时处理器，以及高性能的PCIE DMA数据传输IP，使得与CPU之间的数据交互变得高效便捷。

该板卡可以应用于SRIO总线数据仿真卡、SRIO数据采集存储、以及测试测量仪器等。



技术指标

1. 板载FPGA实时处理器：XC7K325T-2FFG900I；

2. 支持标准PXIE总线接口：

• X8 PCIE总线接口

• 支持PCIe gen2 x8@5Gbps/lane；

• 独立的多通道SG DMA控制器，带宽高达2.5GByte/s；

• 支持多通道独立DDR3缓存；

•  支持Windows和Linux操作系统；

3. 光纤接口指标：

• 支持4路SFP+光纤通道；

• 支持Serial RapidIO 2.0标准；

• 线速率支持2.5Gbps、3.125Gbps、5Gbps、6.25Gbps；

• Serial RapidIO支持swrite模式等多种工作；

• 支持4路X1模式，或者1路X4模式

4. 动态存储性能：

• 缓存带宽：64位，DDR3 SDRAM，工作时钟500MHz；

• 缓存容量：2GByte；

• 非易失性存储性能：

• 1片BPI Fllash，容量为128MByte，用于FPGA逻辑存储；

5. 其它接口性能：

• 1个高精度时钟单元，可编程时钟输出；

• 2路RS485接口；

• 4路LVTTL输入、4路LVTTL输出接口；

6. 物理与电气特征

• 板卡尺寸：100 x 160mm；

• 板卡供电：max 4A@+12V（±5%）；

• 散热方式：风冷散热；

• 工作温度：-40~85°C，存储温度：-50~125°C；

• 工作湿度：5%~95%，非凝结；

软件支持

1. 提供Serial RapidIO总线通讯协议DEMO：

• FPGA逻辑；

• Windows下的驱动程序以及应用程序；

•  Linux下的驱动程序以及应用程序

2. 可根据客户需求提供定制化开发：

应用范围

1. 总线协议仿真卡；

2. 测试测量仪器、数据采集、数据传输.
