“深入解析脉冲宽度调制（PWM）：理解频率、周期和占空比的作用“

        PWM（脉冲宽度调制）是一种广泛应用的技术，它通过微处理器的数字输出来对模拟电路进行控制。PWM广泛应用于测量、通信、功率控制和变换等多个领域。

        在PWM中，频率是指信号在1秒钟内从高电平到低电平再回到高电平的次数，也就是一个周期。单位是Hz，例如50Hz、100Hz等。而周期则是频率的倒数，用于表示一个脉冲信号的时间。比如，如果频率为50Hz，那么一个周期是20ms，那么在一秒钟内就有50个PWM周期。

        PWM中一个重要的概念是占空比，它是一个脉冲周期内，高电平的时间与整个周期时间的比例，单位是%（0%-100%）。占空比的调整可以影响到输出的有效电压，从而达到对输出模拟电压的控制。

在实际应用中，PWM有着多种用途。例如，PWM可以用来控制LED的亮度。通过在一定的频率下，改变占空比，可以让LED灯的亮度产生变化，从而实现呼吸灯的效果。

        此外，PWM也可以用来控制电机的转速。占空比越大，高电平在一个周期中的比值越大，电机的转速就越快。通过PWM输出不同的模拟电压，就可以使电机达到不同的输出转速。

        舵机的控制也可以通过PWM来实现。通过一个固定的频率，给其不同的占空比，来控制舵机的不同转角。例如，舵机的频率一般为50Hz，也就是一个20ms左右的时基脉冲，而脉冲的高电平部分一般为0.5ms-2.5ms范围。

        总的来说，PWM是一种非常有效的通过微处理器的数字输出来控制模拟电路的技术，通过在合适的信号频率下，改变占空比的方式，可以有效地控制输出的电压。无论是在LED灯的亮度控制，电机的转速控制，还是舵机的转角控制，PWM都有着广泛的应用。

        PWM不仅仅是一种技术，它更是一种理念，它将数字信号与模拟信号之间建立了一座桥梁。通过PWM，微处理器可以通过改变数字信号的占空比，以此来模拟出模拟信号，从而控制模拟电路。

        PWM的应用是广泛的，例如在音频放大器中，PWM被用来产生模拟信号。在这种情况下，PWM可以将数字音频信号转化为模拟信号，然后再通过音频放大器将信号放大，从而驱动扬声器发出声音。

        在电源管理方面，PWM也起到了重要的作用。PWM控制器可以通过调整PWM信号的占空比，来控制电源输出的电压，这在笔记本电脑、手机等设备的电源管理中都有应用。

        另外，PWM还被用于电动工具和电动车的电机控制。通过改变PWM信号的占空比，可以调节电机的转速，这样就可以精确地控制电动工具的运动速度，或者电动车的行驶速度。

        在机器人技术中，PWM也有广泛的应用。例如，舵机的控制就是通过PWM来实现的。通过一个固定的频率，给舵机的控制信号提供不同的占空比，就可以控制舵机转到不同的角度。

        总的来说，PWM是一种非常实用的技术，它在许多电子设备中都发挥着重要的作用。无论是在测量、通信、功率控制，还是在机器人技术中，PWM都有着广泛的应用。而这一切，都源于PWM强大的能力，那就是通过改变数字信号的占空比，来模拟出模拟信号。

要深入理解PWM，我们需要首先理解其中的几个核心概念：频率、周期和占空比。

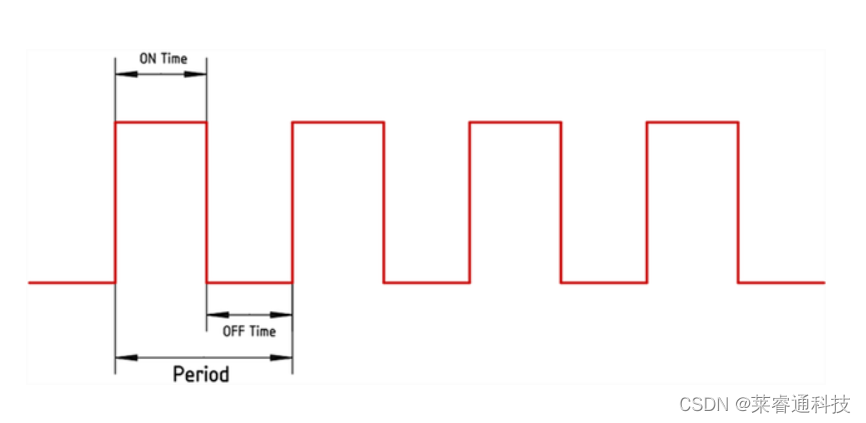

频率是指在一秒钟内，信号从高电平到低电平再回到高电平的次数，换句话说，就是一秒钟内有多少个PWM周期。我们通常使用Hz作为频率的单位，例如50Hz或100Hz。

周期与频率密切相关，它是频率的倒数。也就是说，一个周期就是一个高电平到下一个高电平之间的时间。如果我们知道了频率，就可以通过公式T=1/f来计算出周期。例如，如果频率是50Hz，那么周期就是20ms。

占空比是一个周期内，高电平的时间占整个周期时间的比例。我们通常使用百分比来表示占空比，例如20%或80%。这是一个非常重要的概念，因为通过调节占空比，我们就可以改变输出的有效电压。



例如，如果一个PWM信号的周期是10ms，而高电平的时间是8ms，那么低电平的时间就是2ms，总的占空比就是8ms/(8ms+2ms)=80%。这就意味着，如果我们要生成一个占空比为80%的PWM信号，我们只需要让高电平的时间是周期的80%就可以了。

在实际应用中，我们可以通过改变PWM信号的占空比来控制电源的输出电压、电机的转速、舵机的转角等等。例如，如果我们要调节一台电机的转速，我们可以通过改变PWM信号的占空比来改变电机的电压，从而改变电机的转速。

总的来说，PWM是一种非常强大的技术，它让我们可以通过改变数字信号的占空比来模拟出模拟信号，从而控制各种模拟电路。无论是在电源管理、电机控制，还是在舵机控制等领域，PWM都发挥着重要的作用。
