矩形快速倒圆角方法

使用倒圆角命令F

多段线用P命令将整条线整个图形需要倒角的全部倒成圆角。

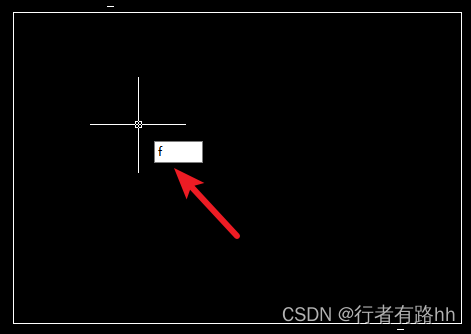

在界面输入倒圆角命令f

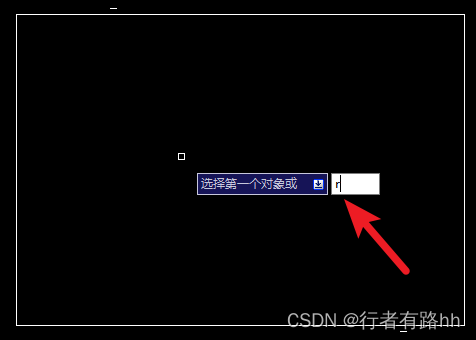

输入半径r命令，回车

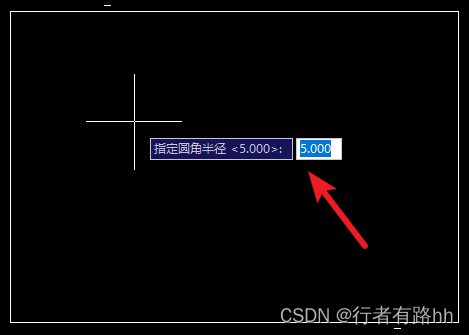

输入倒圆角的半径，例如5mm，回车

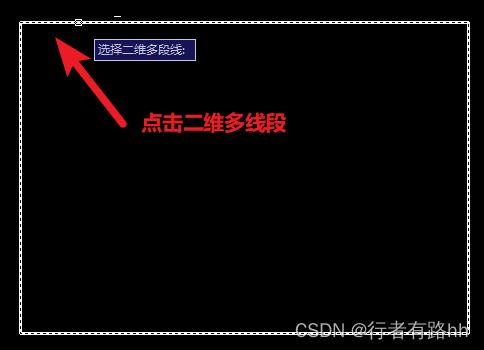

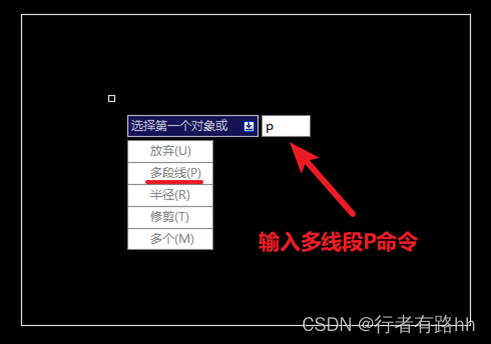

然后输入多线段P命令，回车

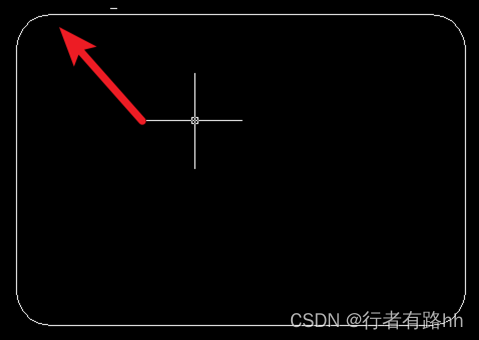

倒圆角成功
