Allegro如何添加和删除泪滴？

在用Allegro进行PCB设计时，有时候需要添加和删除泪滴的操作。

一、什么是泪滴？

泪滴通常是在焊盘和走线连接处添加的，形状有点像水滴，所以叫泪滴。

二、泪滴有什么作用？

①有增强机械强度的作用，防止因为钻孔或者温度变化导致焊盘和走线连接处断裂。

②对信号完整性有帮助，比如减少阻抗突变，尤其是在高频信号中，泪滴可减少信号反射。

③在生产过程中，蚀刻或者钻孔可能会有偏差，泪滴可以补偿这些误差，避免连接不良。

三、添加泪滴的具体操作步骤

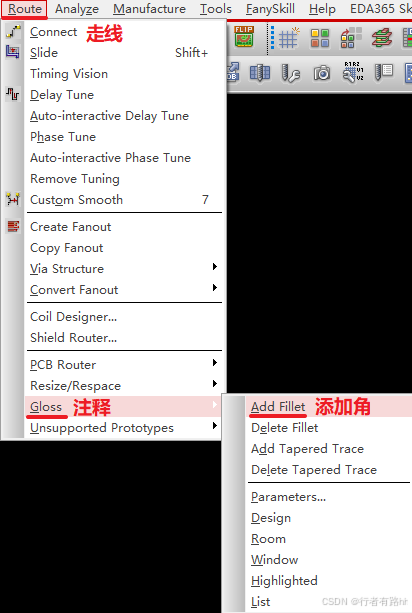

1、选择菜单栏Route（走线）→Gloss（注释）→Add Fillet（添加角）

2、在Find选项卡，可以选择Symbols，Nets，Pins，Vias，Clines等元素
