国产PSOC芯片的调试与进口xilinx在ps端不同，需要使用单独的arm仿真器；
pl端依然可以使用xilinx cable。

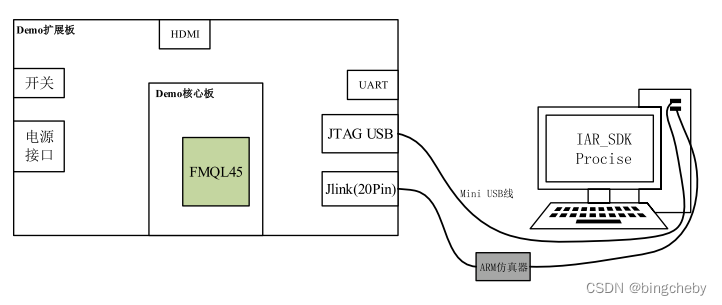

1 硬线连接

在这里插入图片描述
pl端依然使用xilinx cable来调试，
ps端使用J-link v9来调试。

2 软件环境搭建

开发环境常用软件清单如下：
Procise
IAR_SDK
Vivado
相关驱动：CP210x_Windows_Drivers、Procise_Drv Supplementary 等

2.1 procise需要license

需要先申请，将获得的的 license 拷贝到procise 安装目录“data”文件夹，即可使用 procise

2.2 procise与IAR_SDK绑定

IAR SDK 的 Embedded Workbench 系列是一种增强型一体化嵌入式集成开发环境，其中完全集成了开发嵌入式系统所需要的文件编辑、项目管理、编译、链接和调试工具。Procise 调用 IAR SDK 集成开发环境进行 C/C++开发和调试。IAR SDK 需单独安装并在 Procise 中配置
安装好 Procise 和 IAR 后，如果需要从 Procise 唤起 IAR，需要设置 IAR Workbench
路径。方法如下

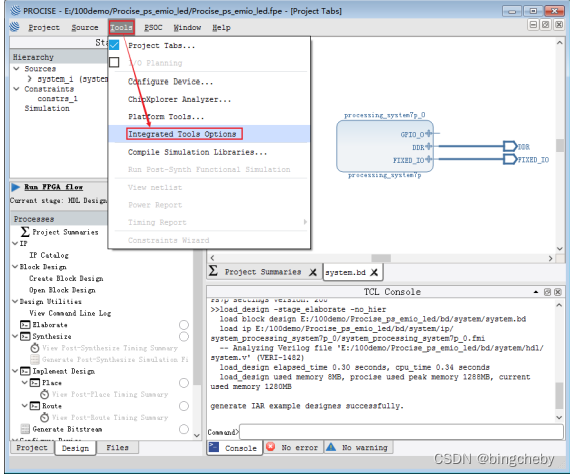

  1. 点击 Tools->Integrated Tools Options
    在这里插入图片描述

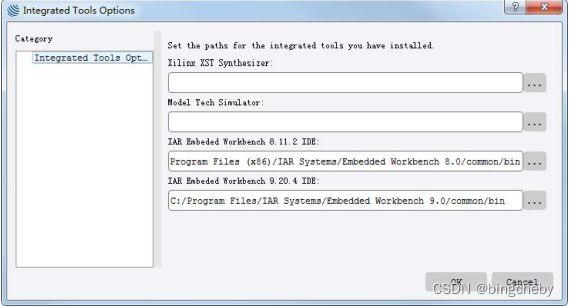

  2. 选择 IAR 的安装路径

IAR Embedded Workbench 8.xx.x 适用于 fmql10、fmql20、fmql45 器件
IAR Embedded Workbench 9.xx.x 适用于 fmql100 器件
在这里插入图片描述

  1. 打开IAR

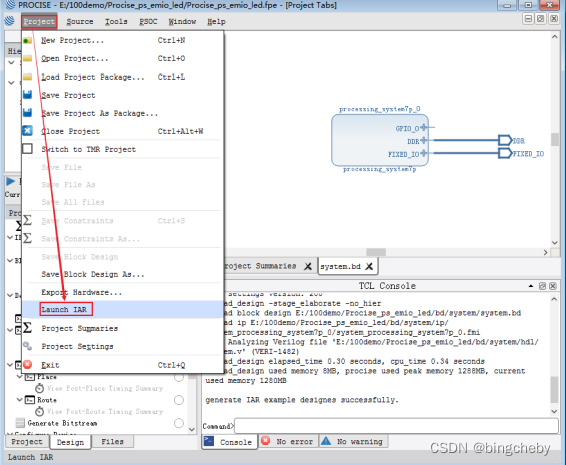

. 设置完毕后，可以点击 Project->Launch IAR 启动 IAR
在这里插入图片描述
