说明

此次是参加RT-Thread组织的活动，进行FRDM-MCXN947开发板的评测。本文先发于RT-Thread论坛，稍加修改后发表在我的博客。在上一篇博文中，我介绍了如何配置FRDM-MCXN947开发板的开发环境。
我的任务是测试ETH接口，也就是网络接口。开发板提供了RJ45的接口，我们先测试最基本的网络功能，然后在此基础上测试网络相关的应用程序。

menuconfig设置

我使用的开发环境是Env环境，直接使用命令行进行编译。
在Env中使用menuconfig命令进行配置工作。官方提供了网络的驱动程序，所以可以直接进行有关网络的配置：

使能PHY驱动

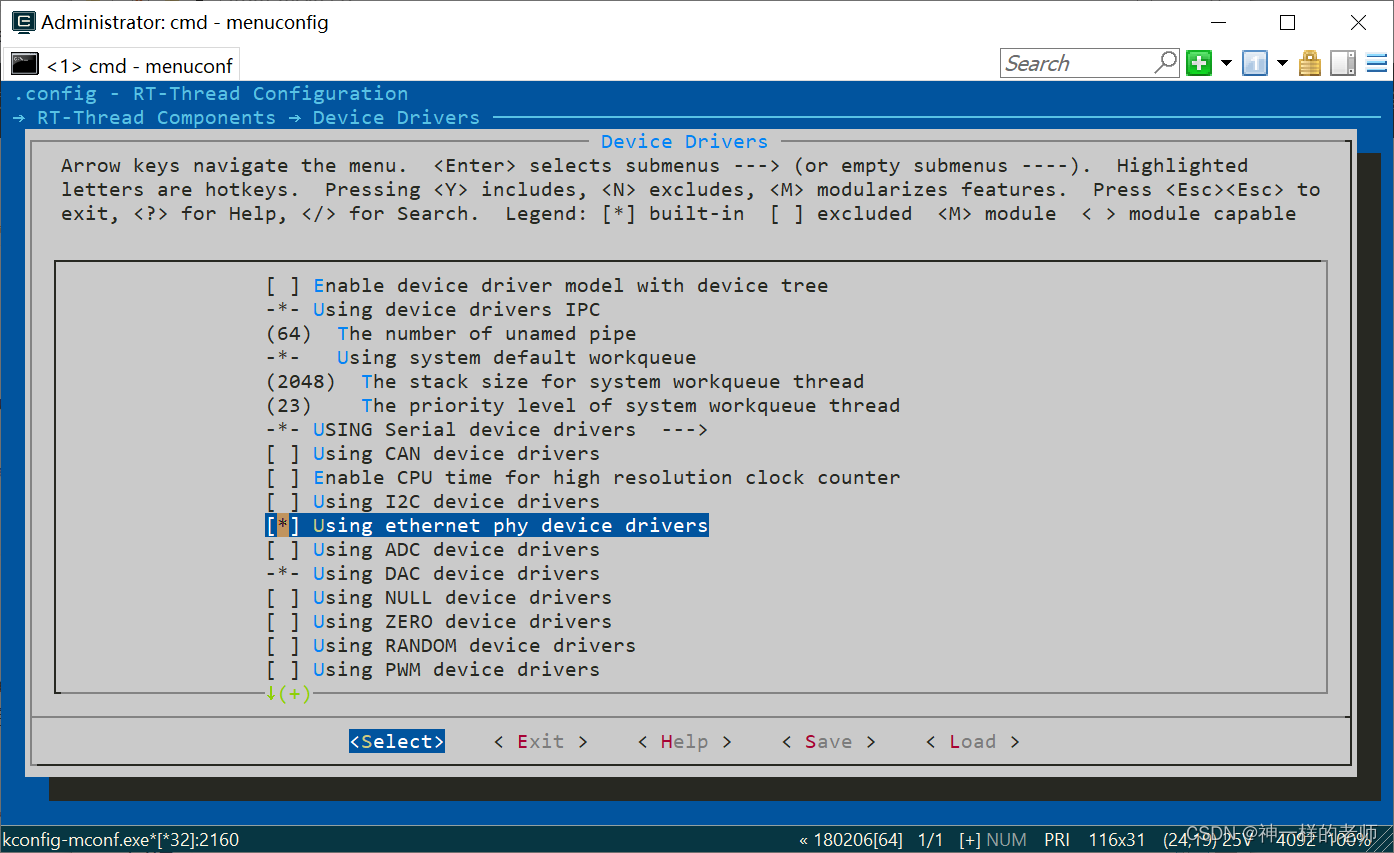

在RT-Thread Components -> Device Drivers中选择Using ethernet phy device drivers

使能网络相关组件

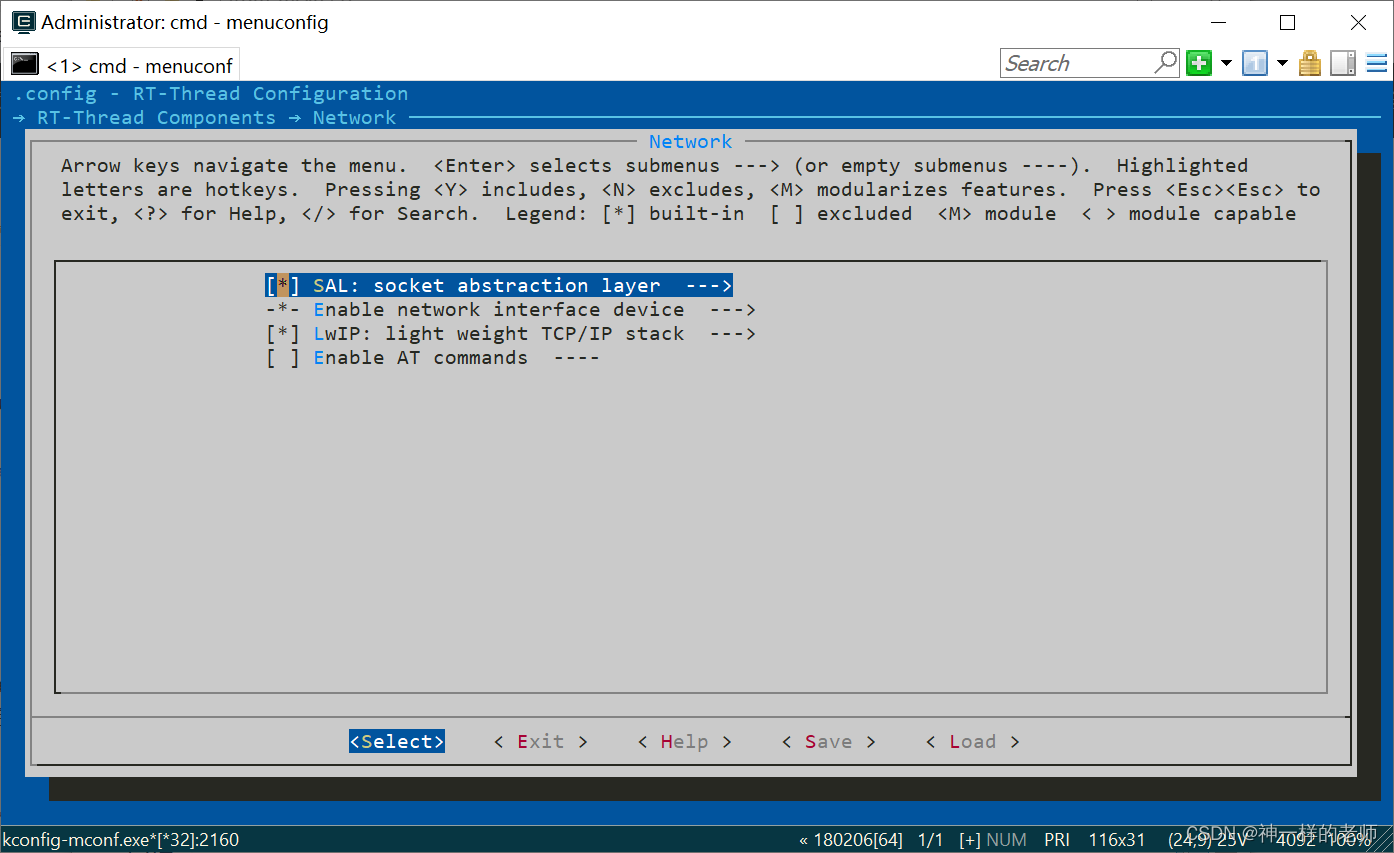

在RT-Thread Components -> Network中选择网络相关的组件

遇到的问题和解决方案

不过当直接将程序下载到开发板时遇到了一个问题，当使用ifconfig命令时，程序报告错误：ifconfig: network interface device list error.
然后使用list device命令也确实没有看到网络相关的设备。
经过仔细检查编译日志，发现drv_eth.c文件就压根没有编译。而注册网络设备的工作是在drv_eth.c文件中实现的。我检查了drv_eth.c所在目录的D:\rt-thread\bsp\nxp\mcx\mcxn\Libraries\drivers\SConscript。该文件的内容是这样的：

from building import *

cwd = GetCurrentDir()

src = []

if GetDepend('BSP_USING_PIN'):
    src += ['drv_pin.c']

if  GetDepend('BSP_USING_UART'):
    src += ['drv_uart.c']

if GetDepend('BSP_USING_RTC'):
    src += ['drv_rtc.c']

if  GetDepend('BSP_USING_SPI'):
    src += ['drv_spi.c']

if  GetDepend('BSP_USING_SDIO'):
    src += ['drv_sdio.c']

if  GetDepend('BSP_USING_I2C'):
    src += ['drv_i2c.c']

if  GetDepend('BSP_USING_ADC'):
    src += ['drv_adc.c']

if  GetDepend('BSP_USING_DAC'):
    src += ['drv_dac.c']

if  GetDepend('BSP_USING_HWTIMER'):
    src += ['drv_hwtimer.c']

if  GetDepend('BSP_USING_WDT'):
    src += ['drv_wdt.c']

if  GetDepend('BSP_USING_PWM'):
    src += ['drv_pwm.c']

path =  [cwd,cwd + '/config']

group = DefineGroup('Drivers', src, depend = [''], CPPPATH = path)

Return('group')

从这个文件看，压根就没有添加drv_eth.c，所以即使我们在前面选择了ETH PHY的选项，也不会编译drv_eth.c文件。解决的办法是在文件中加上：

if  GetDepend('RT_USING_PHY'):
    src += ['drv_eth.c']

修改后的文件参见：rt-thread/bsp/nxp/mcx/mcxn/Libraries/drivers/SConscript at master · zealsoftstudio/rt-thread · GitHub

测试结果

再次编译程序并下载，这次程序就可以正常运行了。

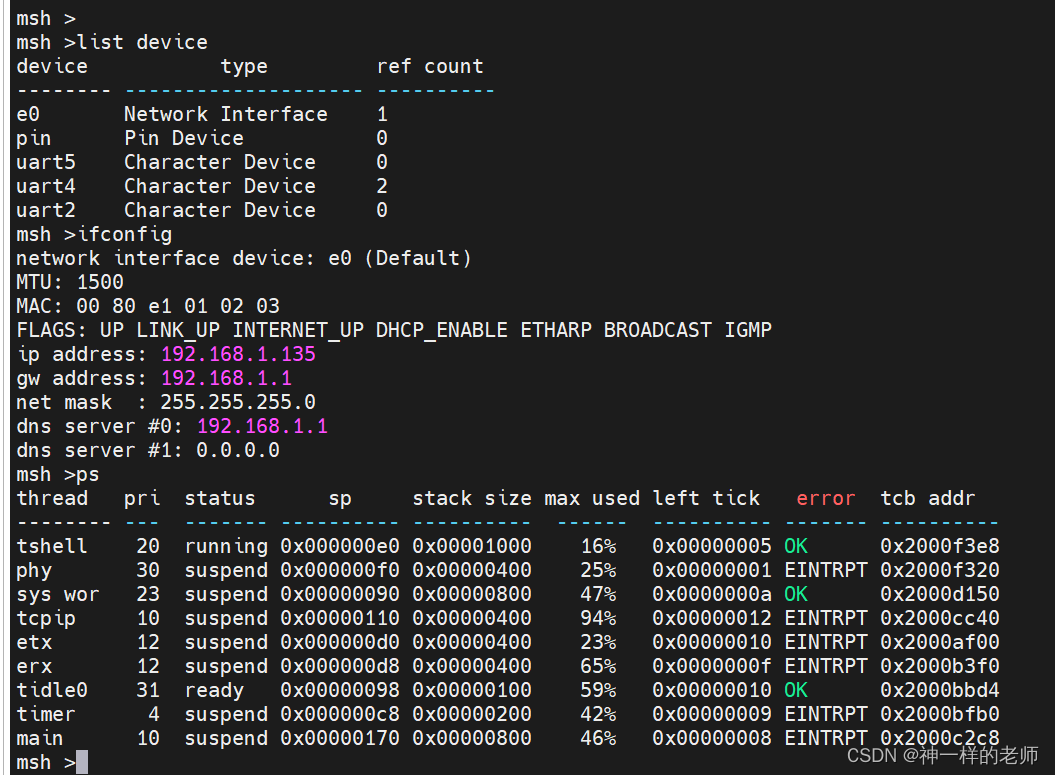

我们通过ifconfig命令很容易看到当前的网络配置。ps命令也可以看出当前的各个网络相关线程都正常运行。

再使用PING命令可以正常工作了！

下面我们将继续测试网络的其他功能。
