基于物联网的SCADA在讲堂中开发能源管理系统的软件测试平台

英文论文标题： A Software Testbed for Developing the Energy Management System in Lecture Rooms Using IoT-based SCADA

作者信息：

• Irrine Budi Sulistiawati, 电气工程系，国家技术学院（ITN）, 玛琅，印度尼西亚, irrine@lecturer.itn.ac.id
• Debby Budi Susanti, 建筑系，国家技术学院（ITN）, 玛琅，印度尼西亚, budisusantidebby@lecturer.itn.ac.id
• Aryuanto Soetedjo, 电气工程系，国家技术学院（ITN）, 玛琅，印度尼西亚, aryuanto@lecturer.itn.ac.id
• Gagak Sukowiyono, 建筑系，国家技术学院（ITN）, 玛琅，印度尼西亚, gaguk_sukowiyono@lecturer.itn.ac.id

论文出处： 2024年8th International Conference on Information Technology, Information Systems and Electrical Engineering (ICITISEE)

摘要： 能源管理系统在减少建筑能耗中扮演着重要角色，它是智能电网系统中需求侧管理的一个组成部分。本文提出了一个用于开发讲堂能源管理的软件测试平台。该测试平台使用基于物联网的SCADA软件实现，旨在同时进行能源管理系统的实际应用和模拟。实际应用的SCADA应用程序运行在与个人电脑运行的模拟器相连的人机界面（HMI）设备上。在模拟中，评估了控制讲堂灯光的两种方法：模式1和模式2。模式1同时控制房间内所有灯光，而模式2根据灯具区域的占用者进行个别控制。使用模拟数据在一周内对讲堂进行模拟的结果显示，模式2在能耗上实现了42.08%的效率。此外，结果表明，提出的方法为开发基于物联网的SCADA系统提供了一种高效的能源管理方式。

关键词： 能源管理系统，基于物联网的SCADA，HMI，能耗

引言： 智能校园是一个有趣的话题，研究者可以在介于智能家居和智能城市大小之间的中等规模上开发和测试智能水平。智能校园将信息和通信技术应用于大学，以提高服务质量并降低成本和能耗。在智能校园中，建筑能源管理系统（BEMS）在最小化全球变暖问题中起着重要作用。有几项研究提出了校园建筑中的BEMS，包括覆盖教室、教室和其他建筑以及整个校园。

提出的系统： 提出的测试平台的硬件配置包括个人电脑、Haiwell HMI、接入点以及用于通过互联网远程访问的智能手机或笔记本电脑。Haiwell HMI是一个7英寸的嵌入式系统，配备以太网和WiFi，用于与网络通信。个人电脑和Haiwell HMI通过接入点连接到同一网络。Haiwell SCADA是基于物联网的SCADA，因此在HMI机器上运行的SCADA应用程序可以通过云服务器远程访问。用户可以使用计算机笔记本电脑上的网络浏览器或安装在智能手机上的Android应用程序来访问应用程序。

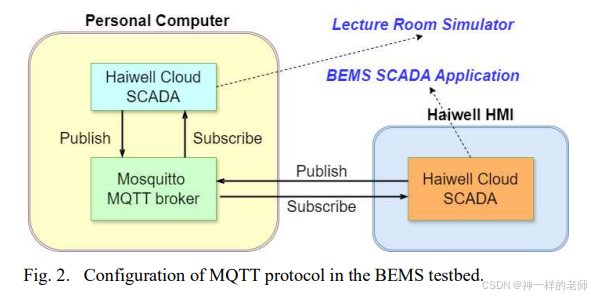

作为基于物联网的系统，Haiwell SCADA提供了MQTT协议，通过TCP/IP网络交换数据。这一特性提供了一种与其他设备轻松灵活交换信息的方式。在提出的测试平台中，我们利用MQTT协议的优势来开发讲堂中的BEMS，如下所述。为了保护物联网系统免受攻击者攻击，提供了几种机制，例如使用高级加密标准（AES）进行用户认证以访问WiFi接入点，使用用户名和密码进行MQTT协议认证，以及访问Haiwell SCADA的用户权限。

HMI和个人电脑（PC）使用Haiwell Cloud SCADA进行编程，该编程运行SCADA应用程序。PC上的SCADA应用程序用作讲堂模拟器，模拟房间的占用和照明操作。Haiwell HMI中的SCADA应用程序是实际的BEMS SCADA应用程序。值得注意的是，在此测试平台中开发的BEMS SCADA是一个可以直接运行于实际应用的应用程序。

模拟结果和讨论： 使用一周（周一至周五）的模拟数据评估提出的测试平台。数据包含一周内四个讲堂的每个课程中学生的数量。表1展示了R.3.1的模拟数据，其中课程1从早上7点开始，每个课程持续50分钟。数据存储在讲堂模拟器中，并在模拟期间由模拟器读取。

在这项工作中，为了简化，基于学生数量定义了占用状态，如表2所示。例如，如果学生数量为30，则LF、RF和RB的占用状态为ON，而LB为OFF。

在讲堂模拟器中，一分钟内的时间间隔在一秒钟内模拟。因此，五天（5 x 24 x 60 = 7200分钟）在7200秒（两小时）内模拟。这提供了一种使用在Haiwell HMI中运行的BEMS SCADA应用程序测试能源管理算法的高效方式。反过来，开发的BEMS SCADA系统可以直接用于实际应用，而无需花费大量精力从头开始构建SCADA应用程序。

结论： 开发了一个软件测试平台，用于实现和模拟讲堂中的能源管理系统。该测试平台包括两个SCADA应用程序：第一个在HMI设备上实现，用于开发BEMS应用程序；第二个在个人电脑上实现，用于模拟讲堂。两个应用程序之间的数据交换是使用MQTT协议执行的。使用提出的测试平台，在两小时内模拟了讲堂一周的能耗，其中根据占用区域控制房间内灯具的场景显著节省了能耗，与同时控制所有灯具的场景相比。

未来，提出的系统将扩展到处理更复杂的建筑。此外，将开发更复杂的能源管理。
