USBee AX-Pro逻辑分析仪在PulseView中的使用

引言

前几天介绍了使用逻辑分析仪分析I2C数据（AHT20温湿度传感器）_逻辑分析仪格式解析-CSDN博客，当时用的是SLogic Combo 8分析仪，其实我以前还买过一个20多块钱的分析仪，不过一直没有用起来。今天也找出来试试。折腾了一番，也用起来了，怕日后忘了，记录在这里。

软件安装

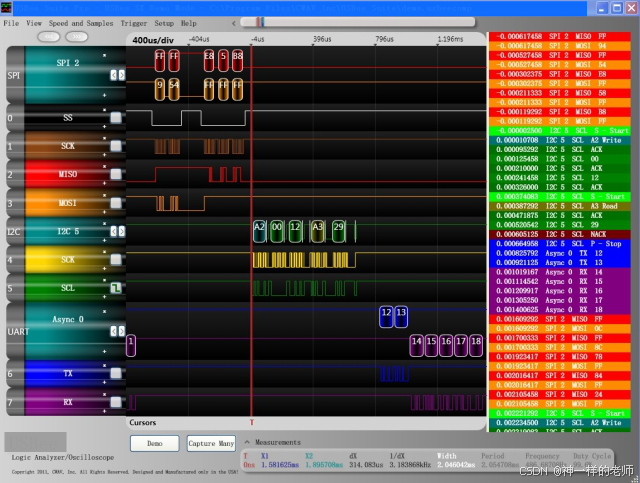

我买这个便宜分析仪的时候，厂商推荐的分析软件是USBee。

不过最新的淘宝页面已经将分析软件改成了PulseView了。

 这个修改说明PulseView更好用一些。前几天测试SLogic Combo 8的时候用的是厂商定制的PulseView，其内置了SLogic Combo 8的驱动程序，但是没有其他的驱动程序。所以要使用这个便宜分析仪，需要下载官方的软件包：Downloads - sigrok。不过官方的软件中不包括SLogic Combo 8的驱动程序。

软件使用

目前市面上便宜的分析仪都是仿制Saleae或USBee，两个产品的USB  VID 和 PID是不一样的，所以要根据自己手上的产品选择适当的驱动。有关这个问题，可以参考：

逻辑分析仪软件和驱动_逻辑分析仪驱动-CSDN博客

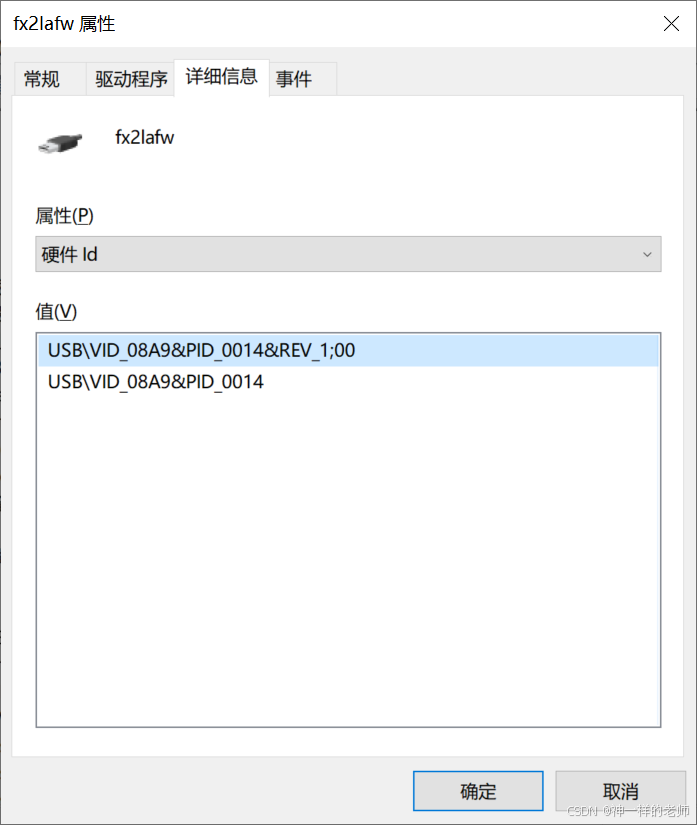

驱动程序一般商家都会提供，我安装驱动后，在“设备管理器”中可以看到USBee AX-Pro设备。如果看不到设备，可以用PulseView的Zadig工具安装驱动。Zadig工具的使用方法参考saleae逻辑分析仪(PulseView)使用分享 - STM32团队 ST意法半导体中文论坛，只是注意VID和PID。

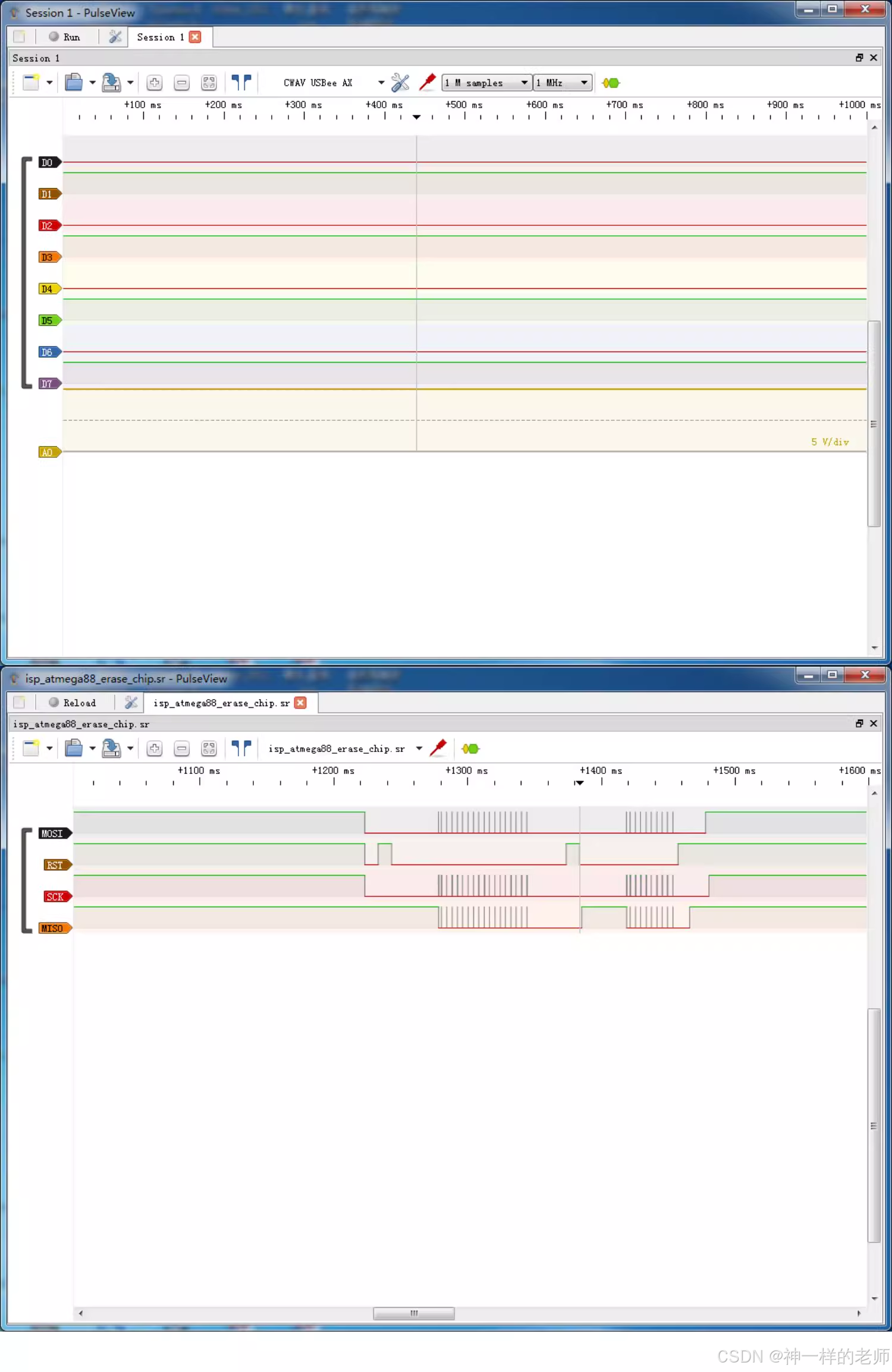

驱动安装成功之后，在PulseView中就可以看到设备了。不过，在我电脑上换了个USB口才算把设备识别出来。

剩下的操作和前一篇博客说的就一样了。

结语

总体来说，便宜的分析仪也是可以用的，不过它的稳定性略差一些。
