EtherCat转Profinet网关模块连接西门子S7-1200 PLC

最新推荐文章于 2025-03-13 14:33:08 发布
最新推荐文章于 2025-03-13 14:33:08 发布
阅读量2.2k 收藏 3
点赞数
文章标签： 物联网 嵌入式硬件 科技 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/bjbxkj/article/details/127425739
版权
本文介绍了如何利用 EtherCat转Profinet网关解决西门子S7-1200 PLC与安川伺服驱动器的协议不一致问题。通过配置网关模块，实现了PLC与远程IO数据的交互。步骤包括导入GSD文件，设置IP和设备名称，配置从站参数，并最终建立通讯连接。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

        云南某现场控制器采用西门子1200系列PLC，远程IO站的模块来自安川伺服驱动器；所有的IO模块均挂在Profinet转Ethercat网关上；安川伺服驱动器在正常工作时支持EtherCAT协议，作为EtherCAT从站，监控系统西门子S7-1200系列PLC支持PROFINET协议。协议上不一致无法直接通讯实现数据交互。需要通过第三方的协议转换模块来实现不同协议之间的数据交换。在本案例中使用倍讯科技生产的EtherCat转Profinet网关模块，实现PLC和远程IO数据的整体交互。

应用项目配置示例：

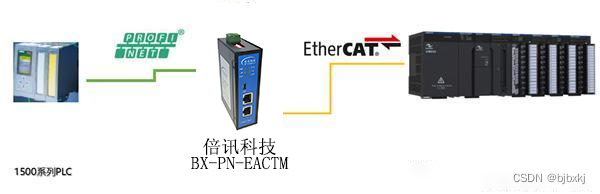

下图提供自动化任务的概述，EtherCat转Profinet网关模块连接西门子S7-1200 PLC(PROFINET)和安川EtherCAT耦合器通讯。

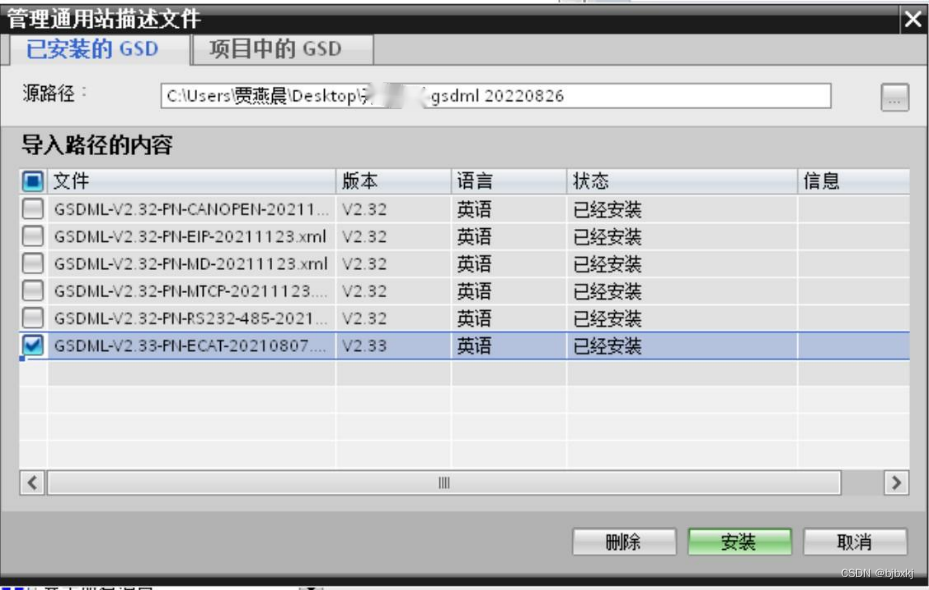

1、首先将EtherCat转Profinet网关GSD文件导入西门子PLC组态软件中；

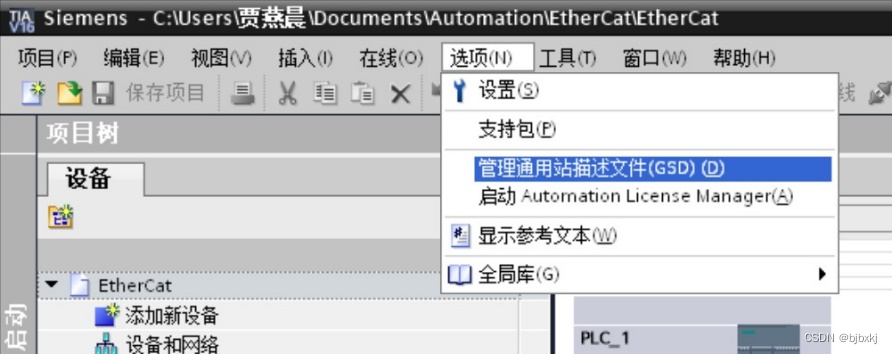

2、找到GSD所在文件夹；

 <

最低0.47元/天 解锁文章
