I2C 总线上的负载电容的计算方法和详细计算过程

下面是按照正确方法更新的 I2C 总线上的负载电容的计算方法和详细计算过程，并通过示例说明，考虑了 SDA 和 SCL 两根线上的电容。

---

1. I2C 总线负载电容的定义

负载电容（Load Capacitance）是指连接在 I2C 总线（包括 SCL 和 SDA线）上的所有电容性负载的总和，包括：
1. 器件输入电容：每个连接在总线上的 I2C 设备的输入电容。
2. PCB 走线电容：SCL 和 SDA 线的寄生电容，通常由 PCB 板的设计决定。
3. 连接器电容：如有连接器，则需要考虑连接器引入的电容。
4. 其他寄生电容：如导线和封装中引入的杂散电容等。

总负载电容（C_bus）**的计算公式为：

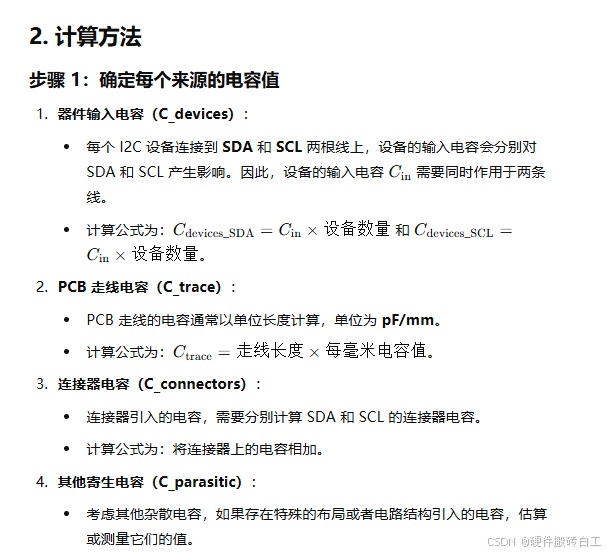

步骤 2：将所有电容值相加

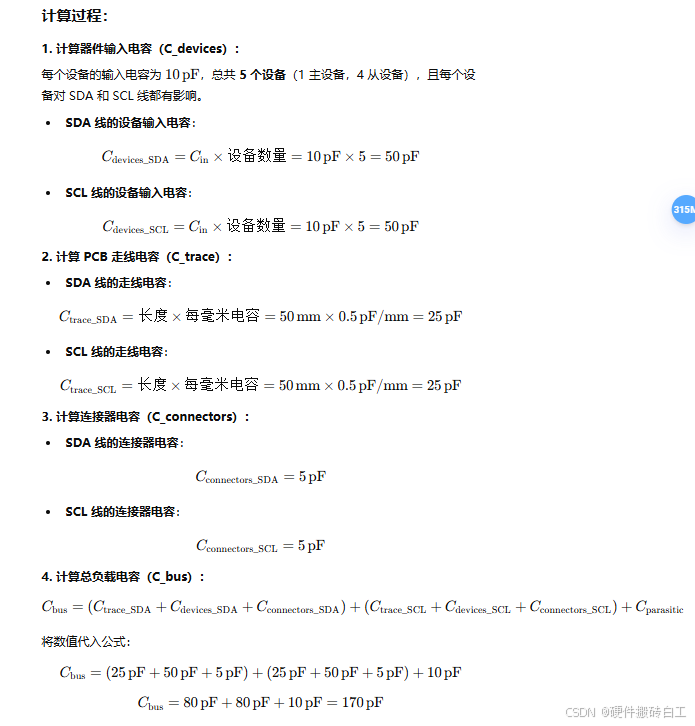

将 SDA 和 SCL 线上的电容分别计算，再将结果相加得到总的负载电容：

Cbus​=(Ctrace_SDA​+Cdevices_SDA​+Cconnectors_SDA​)+(Ctrace_SCL​+Cdevices_SCL​+Cconnectors_SCL​)
