图像铅笔画算法

关于铅笔画算法

---

图像铅笔画算法，属于一直是非真实感绘制领域(Non-Photorealistic Rendering,NPR)中很热门的一个课题，但是计算机也很难模拟出像人一样真实的画质，这也显得CG师们的重要性。本文是基于香港中文大学Cewu Lu等人所做的工作《Combining Sketch and Tone for Pencil Drawing Production》，描述计算机生成铅笔画的艺术。本人才疏学浅，描述如有错误，还望指点。

算法概述

作者基于对日常生活中的人手绘铅笔画的观察，可以分为两个步骤，第一步勾勒出物体的大致轮廓；第二步是对物体进行色调渲染，即用铅笔反复轻轻的划。

也就是说铅笔画是由结构（Structure）和色调（Tone）组成。

算法步骤如下

1. 产生笔画结构（Stroke Structure Generation ）
2. 色调渲染（Tone Rendering）
3. 笔画结构图与色调渲染图融合得到最终图像

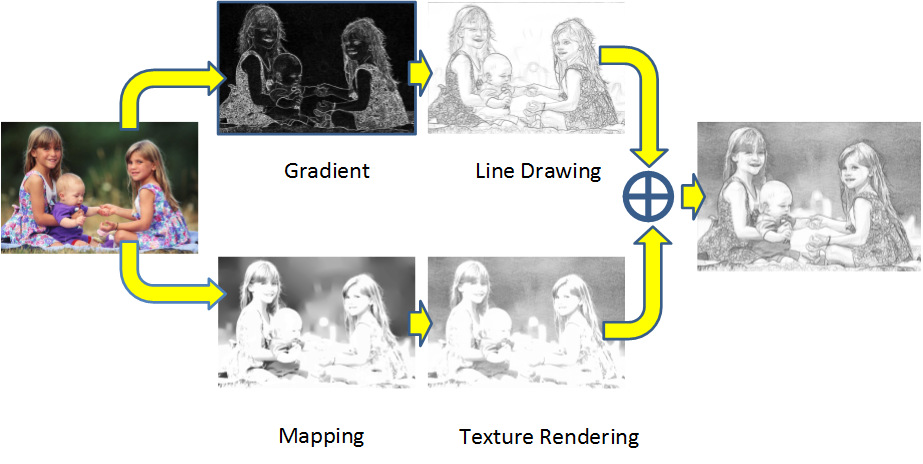

框架图

详细步骤

笔画结构的产生

通过对图像求其梯度得到，得到轮廓。

$$G = ((\partial _xI)^2+(\partial _yI)^2)^\frac{1}{2} \quad(1)$$
然后检测轮廓中每一点的方向，公式（2），沿着该方向进行扩展（3）。这里，作者是对得到的梯度图G进行8个方向的卷积，响应最大的卷积的方向为视为该点的方向。
$${C_i}\left( p \right) = \left\{ \begin{array}{l} G\left( p \right) & {\rm{if argma}}{{\rm{x}}_i}\{ {\psi _i} \otimes G\} \left( p \right) = i & \\ 0 & {\rm{otherwise}} & \end{array} \right.\quad(2)$$

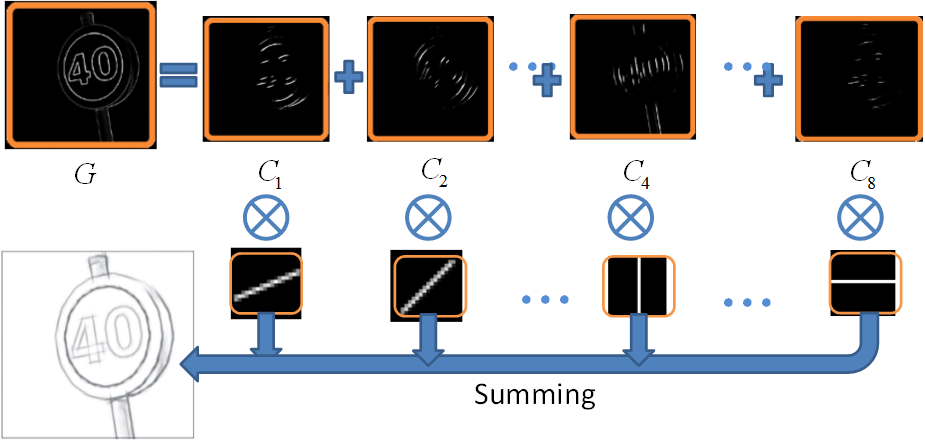

得到每个点的方向后，再对梯度图进行8个方向的卷积，将8个方向的响应叠加在一起，可得到图像的笔画结构
$$S = \sum\limits_{i = 1}^8 {{\psi _i} \otimes {C_i}} \quad(3)$$

色调渲染

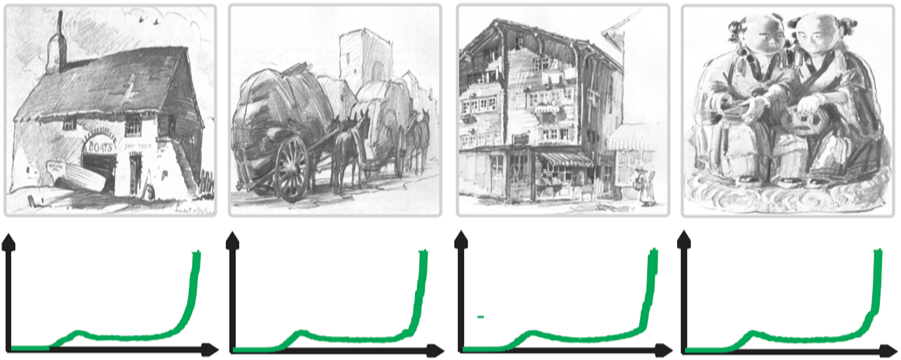

人手绘的铅笔画的直方图往往如下

作者解释道，这是因为铅笔画有高光(bright layer)，中间调(mid-tone)，阴影(dark layer)三部分组成，如下图所示。

分别用 拉布拉斯分布，均匀分布，高斯分布函数来模拟。其表达式如下

P 1 (v)=⎧ ⎩ ⎨ 1σ b  e −1−vσ b
