本文探讨了在大功率变换器设计中辅助电源的重要角色，以及在遇到相关问题时如何理解其基本原理。作者指出，变压器原边方波电压幅值与副边电压幅值之比等于变比，而副边电压幅值乘以占空比D则得到滤波后的输出电压。文章通过一个实例分析了输出电压、占空比和变压器变比之间的相互关系，对DC-DC Boost电路的输出电压问题进行了阐述。
在做各种数千瓦到数十千瓦的变换器的过程中，辅助电源总是如影随形。但是我从来没有专门去做过它们。
有时候遇到这方面的问题需要解决的时候，对其基本原理竟一时懵逼了。一下图为例

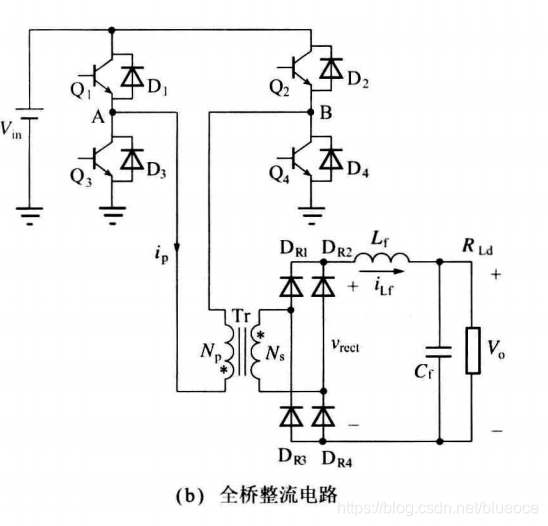

列出今天的疑问：输出电压和占空比，变压器变比的关系。

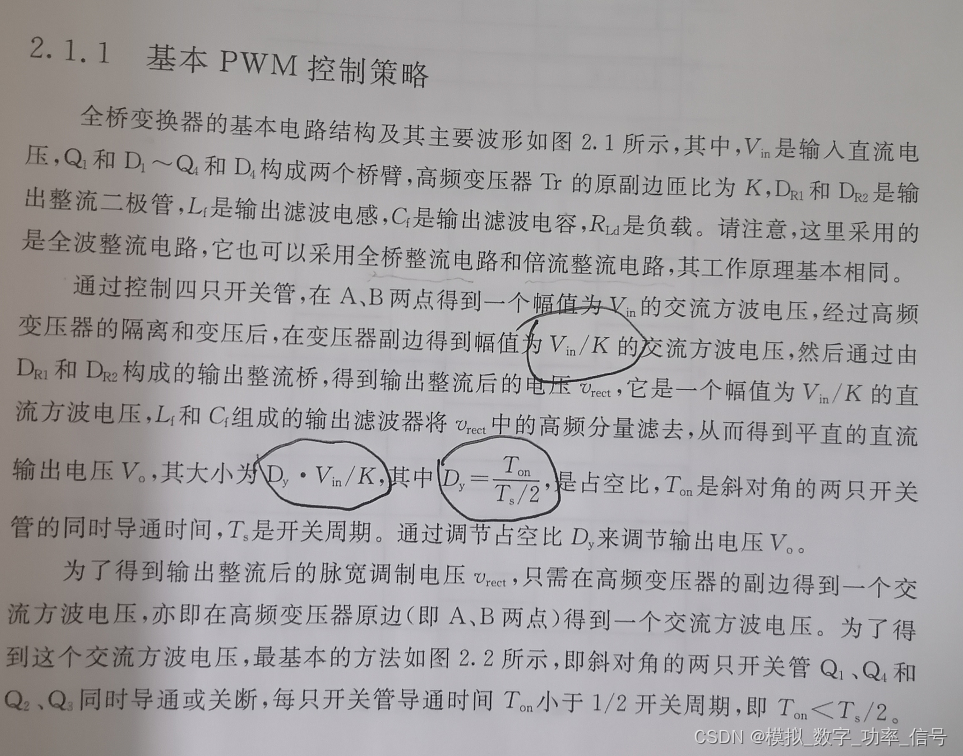

经过一番思考和查阅：原边方波幅值和副边电压幅值的比等于变比，副边的幅值和占空比没有关系。变比确定了之后，变比和输出电压没有关系了。
副边的幅值乘以占空比D就是滤波后的输出电压
变压器原边电压是以Vin为幅值，D为占空比的方波。变压器副边
注意和《DCDC升压boost电路输出电压问题》，之间的关系
