【windows虚拟机装openwrt做主路由扩wan扩lan】

需求

openwrt软路由做主路由，同时管理多个子网。

硬件要求

1、可开启hyper-v的windows主机或者服务器，单网口或者多网口均可。
2、网管型交换机。

步骤

交换机划分好vlan

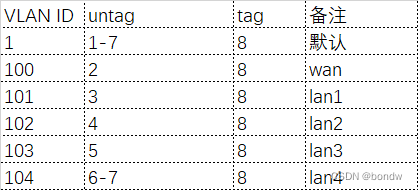

我的划分：

安装OpenWRT

一、hyper-v，添加虚拟外部虚拟交换机绑定物理网卡（我这里名称设置成lan）。

二、hyper-v新建虚拟机，绑定lan，安装openwrt过程略。

三、添加lan到openwrt。

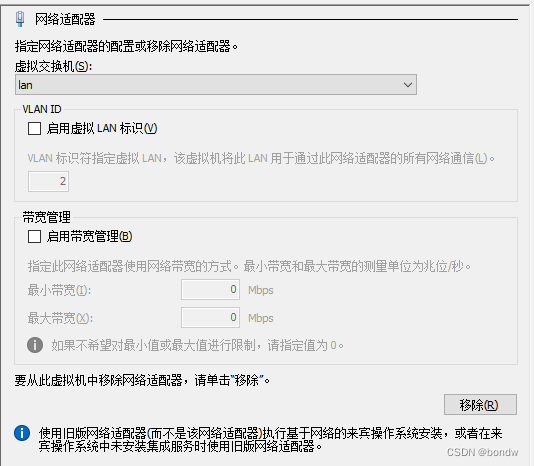

1、添加第一个网络适配器（如果在新建虚拟机的时候已经绑定，跳过此步），以便openwrt能和物理主机通讯。
![在这里插入图片描述](https://img-blog.csdnimg.cn/875efa62a0034782b077fc09418fdff6.png)
1、添加第一个网络适配器，内容都默认，以便openwrt能和物理主机通讯。

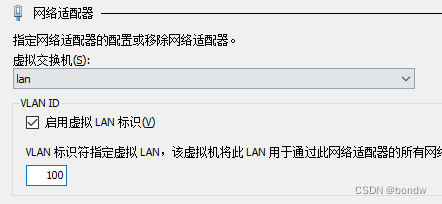

2、添加第二个网络适配器，VLAN ID设置成100，其他默认，作为wan口。

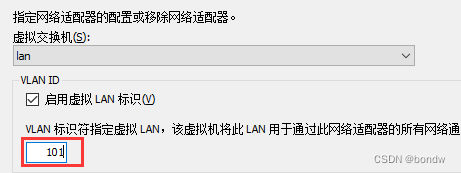

3、依次添加四个网络适配器，VLAN ID和交换机中的对应（101-104），以便openwrt能管理子网。

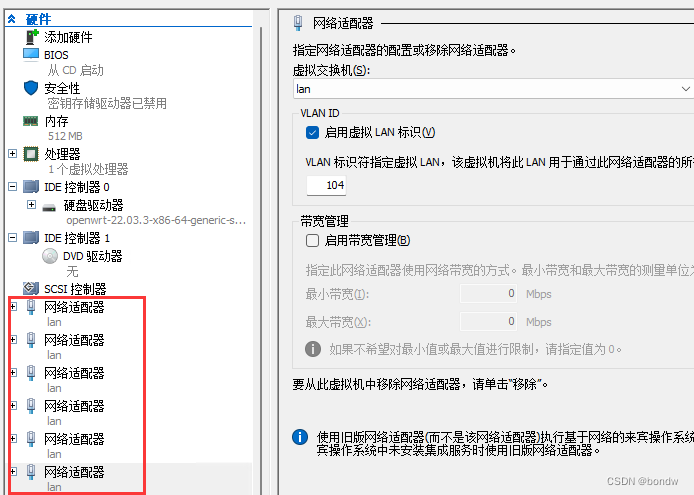

添加后如下：

四、配置openwrt。

主机网线连接交换机的tag口，我这里是连接到8口。
一、openwrt-网络-接口，配置wan口。
1、如果openwrt已经有wan口，看下对应的wan口的MAC地址，在hyper-v的设置里核对下对应的是哪个vlan id（一般是根据hyper-v里添加的顺序来标记的，比如eth0是添加的第一个适配器），连接光猫和交换机上对应的端口。

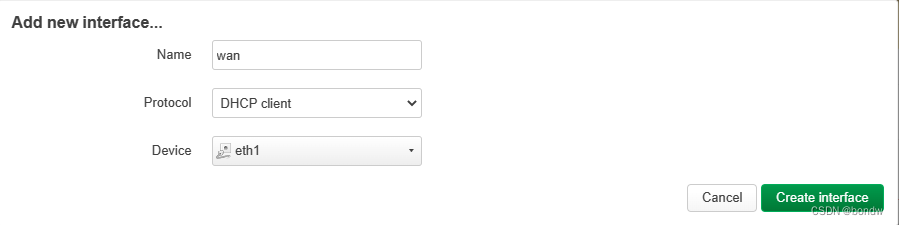

2、如果openwrt没有wan口，点下面的添加接口，添加wan口，我这里用eth1作为网口，对应的vlan id是100，光猫连接交换机2口。


二、openwrt-网络-接口，配置lan口。
1、lan口的添加和wan口不一样，要先在设备里依次添加网桥设备，再添加接口。

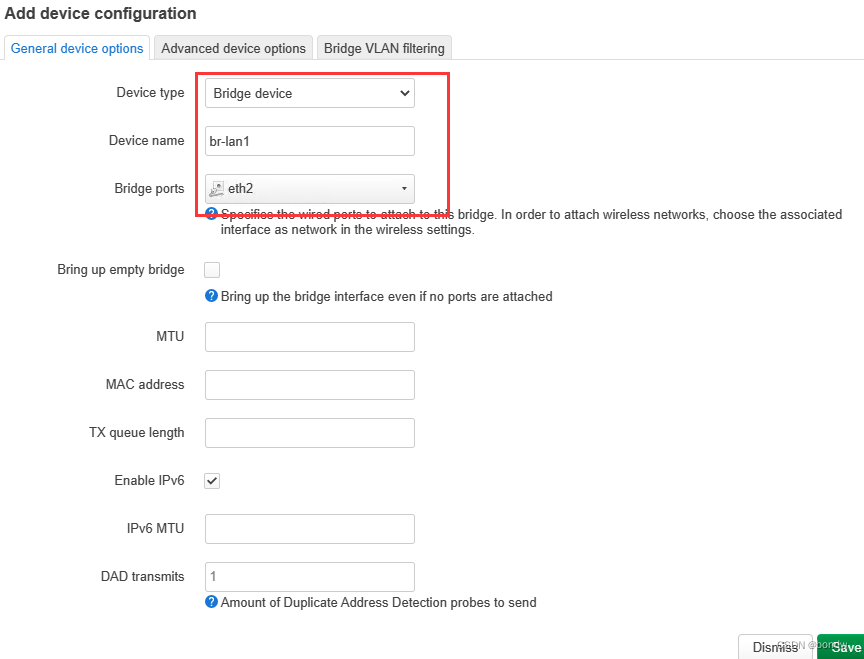

具体过程看图，第一个框选网桥设备，第二个框名称自定义，第三个框依次选择eth2-eth6，其他默认，保存：

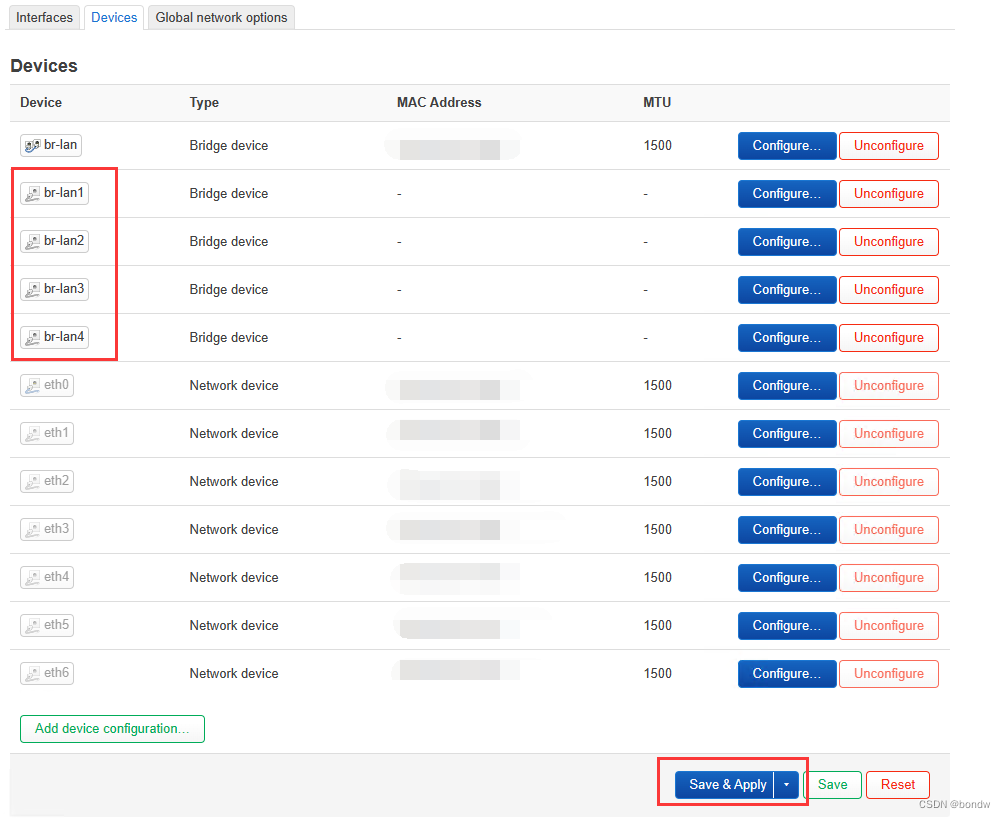

重复上面步骤，依次添加br-lan2、br-lan3、br-lan4，完成后点 保存并应用：

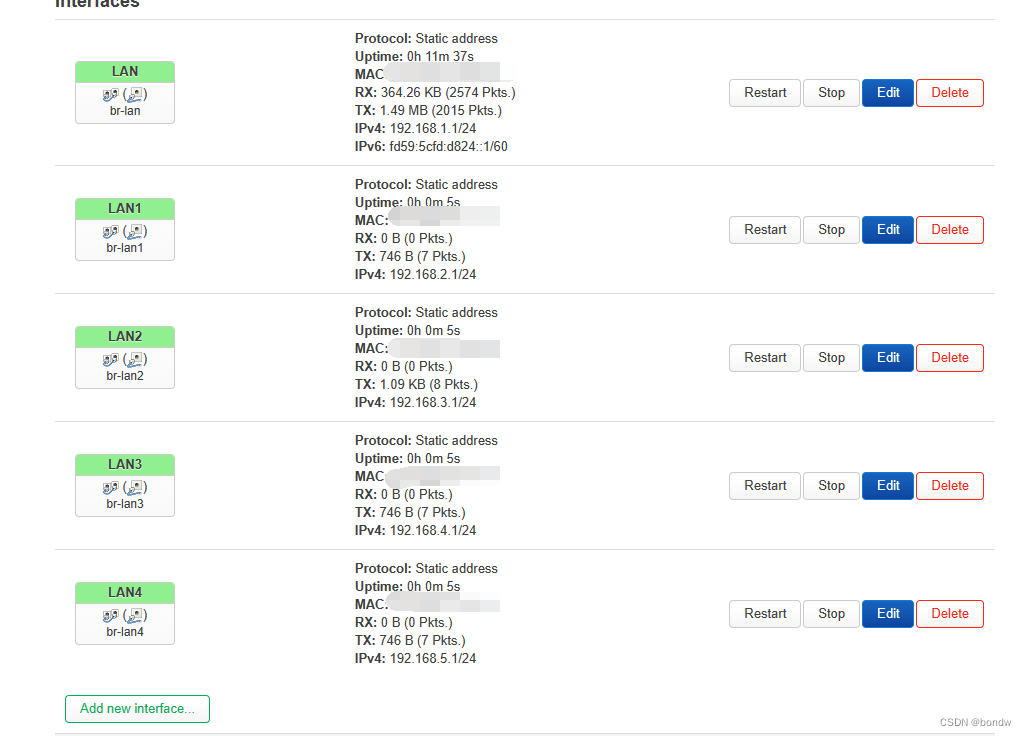

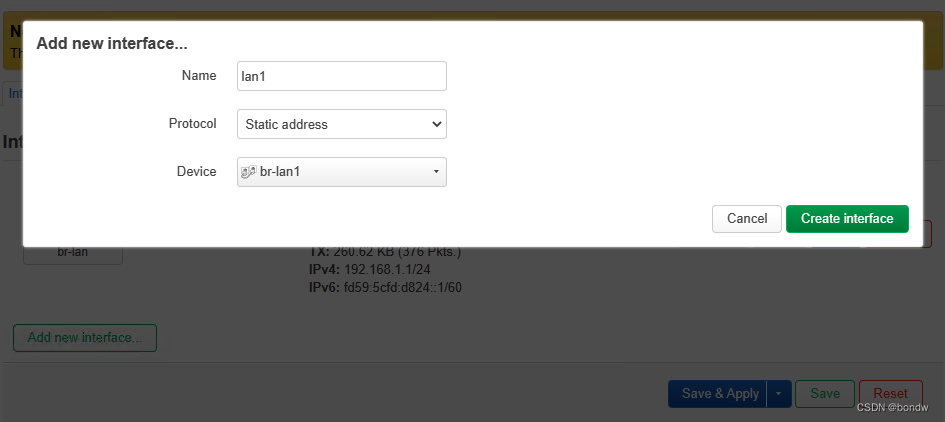

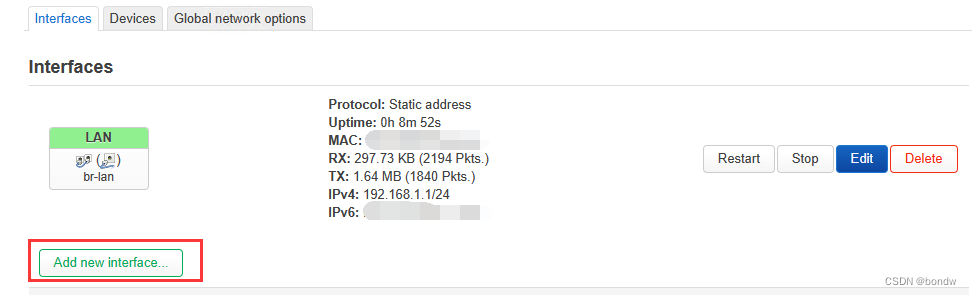

2、完成后，回到接口进行配置，点 添加新接口，依次添加lan1-lan4，对应设备br-lan1-br-lan4，防火墙可以选择和lan同一个，设置IP，开启dhcp，保存并应用：


网线连接到交换机对应的接口，完工。
