VS code本地安装PlantUML

需要条件
vs code安装插件
使用
常见错误

需要条件

在VS Code上安装PlantUML扩展之前，请确保您具有以下先决条件: : Java与GraphViz(点击可直接跳转下载界面); 安装省略

vs code安装插件

vs code安装以下两个插件（PlantUML,Graphviz)
在这里插入图片描述

使用

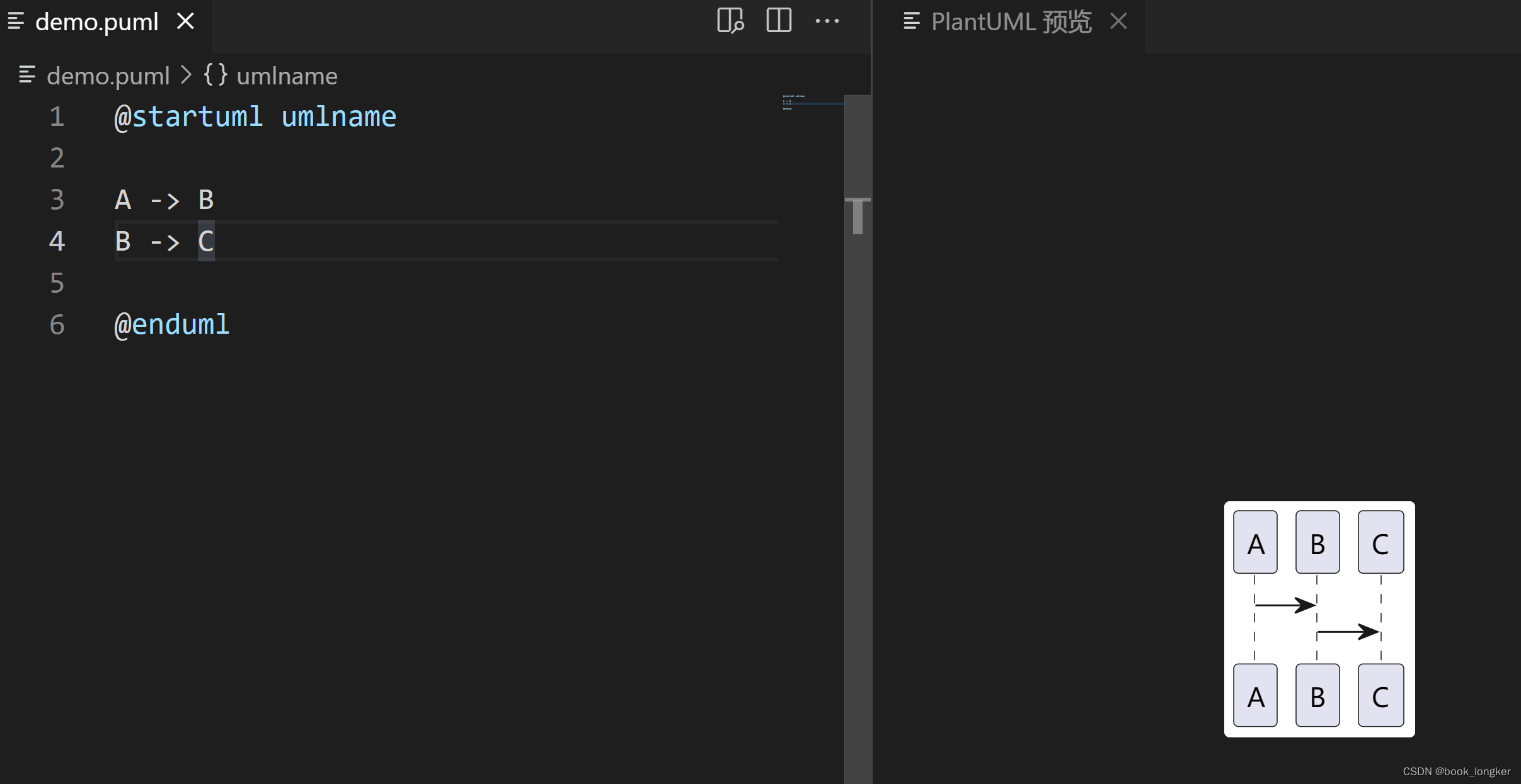

在vs code 新建 demo.puml, 文件如下内容：
在这里插入图片描述
右边就能预览到代码的效果

常见错误

Vs code 插件中的plantuml 的版本太低，最新的思维导图或后期新出的图不能识别；运行puml代码

@startmindmap phone

* phone
    * xiaomi
    * huawei
    * apple

@endmindmap

提示：

**加粗样式**

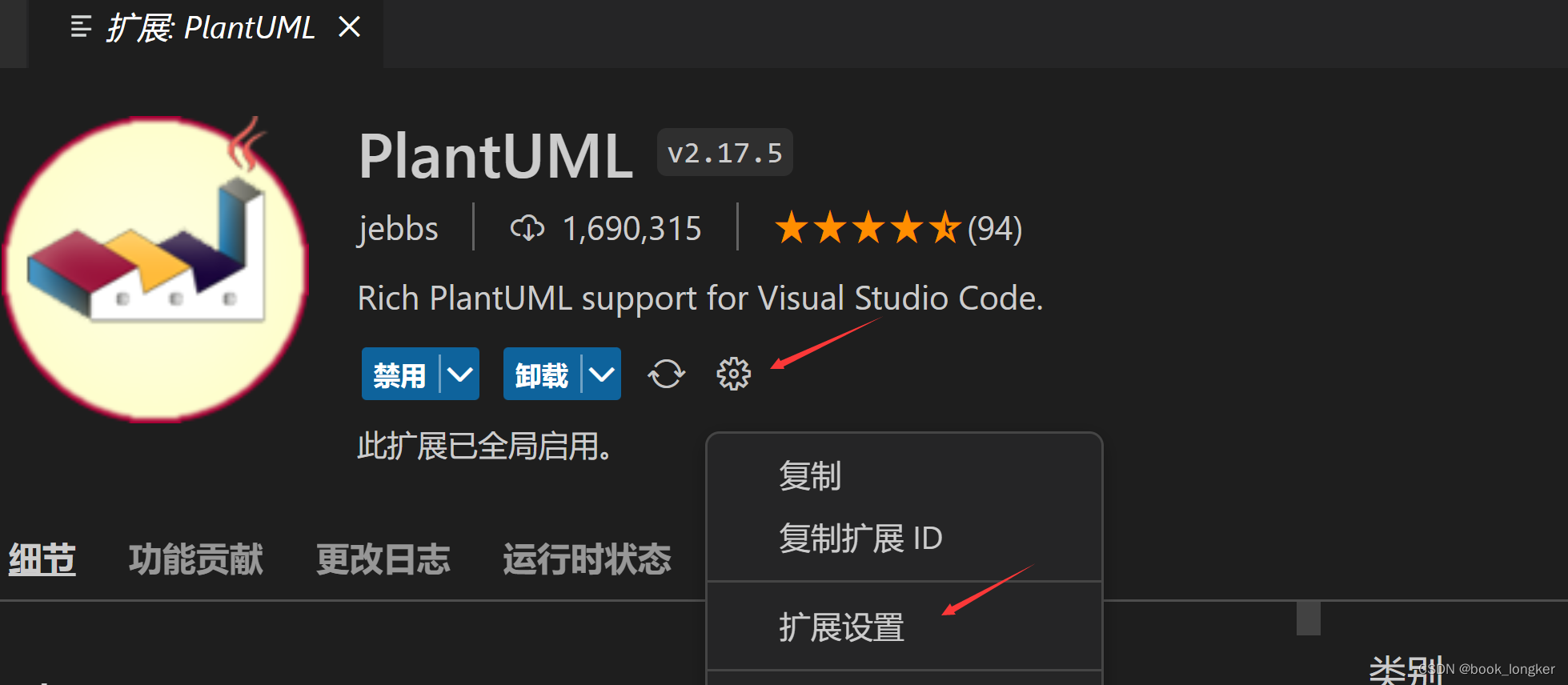

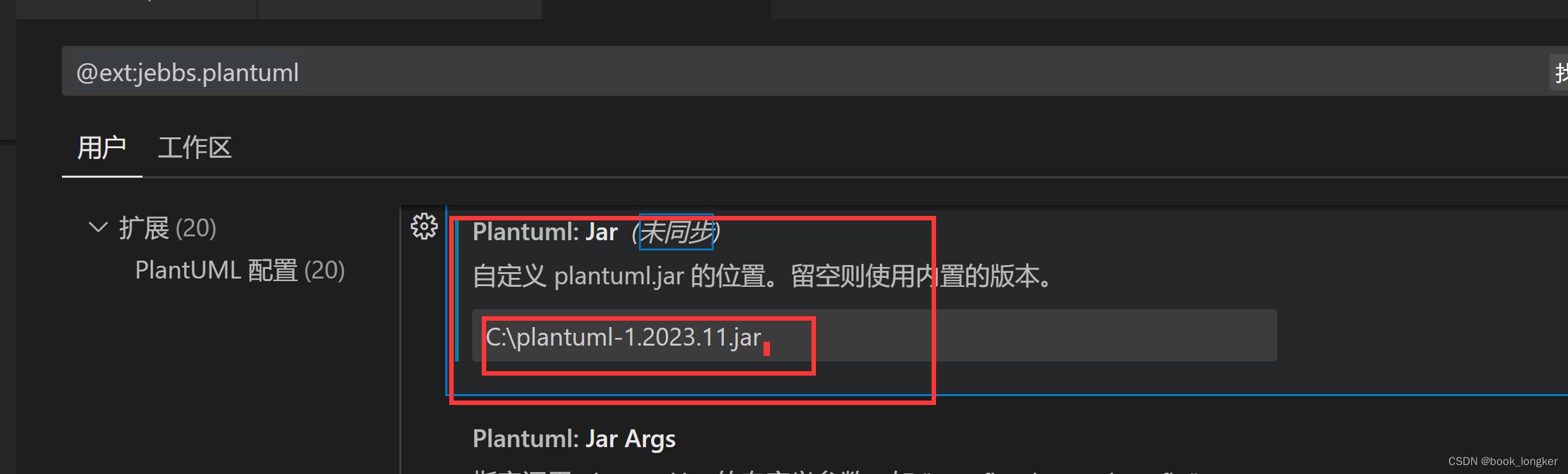

解决办法：在plantuml插件配置中修改为本地最新的plantuml的版本，设置指向手动下载的 plantuml.jar 文件，修改方法如下：
在这里插入图片描述

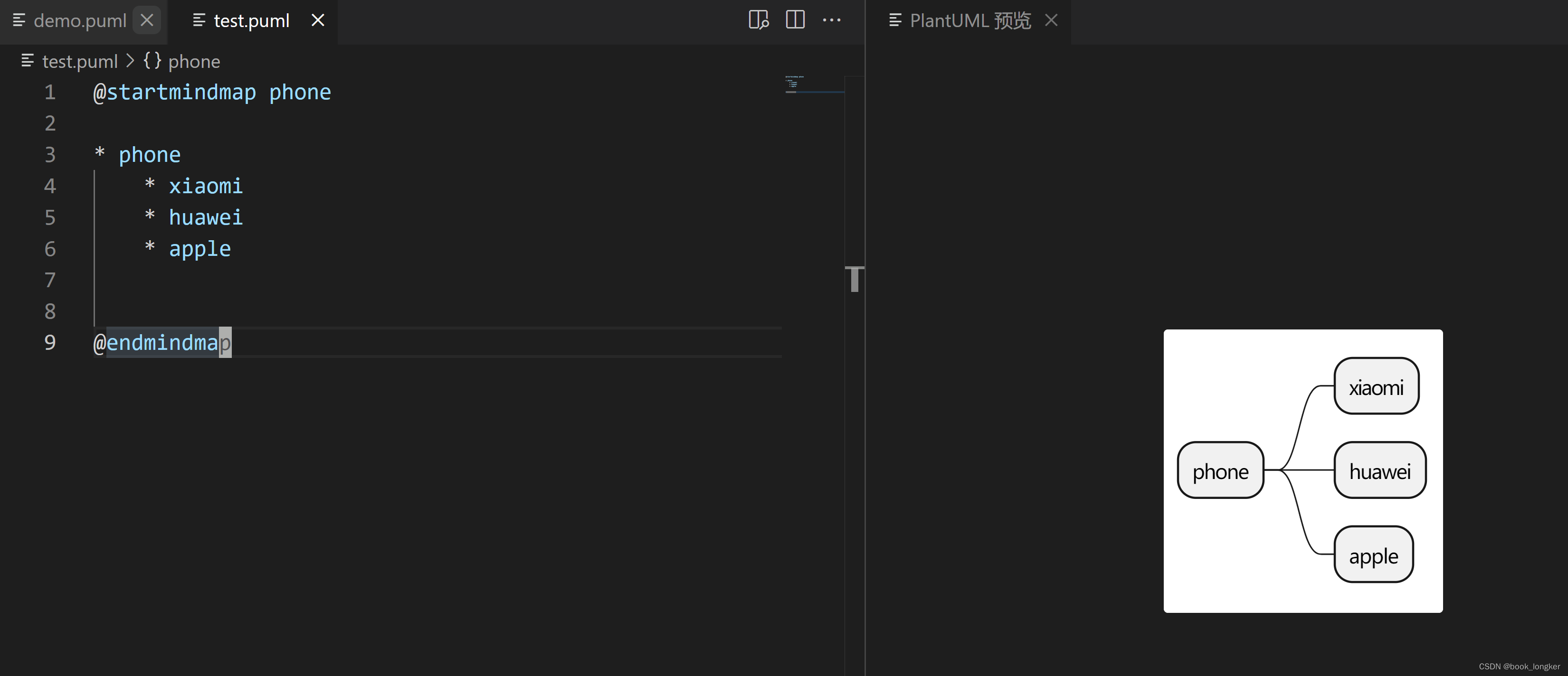

再次运行思维导图代码就可以正确显示了

在这里插入图片描述
