vs code下安装使用plantUml插件

vs code下安装使用plantUml插件

下载安装包

在plantUml官网下载安装包。发现里面是一个jar包。需要安装java development kit。搜了下在windows系统不通过插件的安装方法主要有两种：

1. 先安装java开发环境。通过命令行安装。(PlantUML安装与使用)
2. 通过choco包工具管理器安装。

尝试了第一种，没有成功。本文主要介绍通过choco包管理器安装plantUml
在windows下使用choco作为包管理工具

plantUml的安装

1. 使用管理员权限运行powershell，检查并设置执行策略
   检查

   PS C:\WINDOWS\system32> Get-ExecutionPolicy

   如果返回的是 Restricted，那么需要更改为Bypass或AllSigned。具体参考：Chocolatey安装与卸载

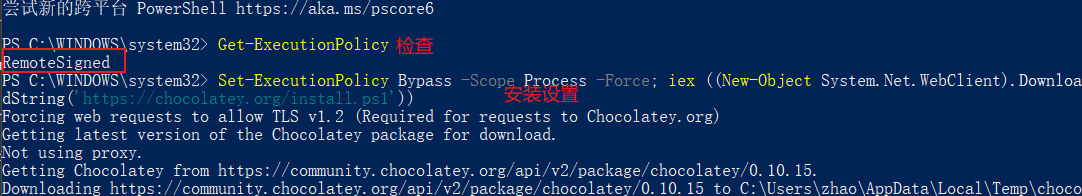

   我检查过后提示如下图，就直接下载执行安装脚本了。

   下载执行安装脚本
   运行如下命令：

PS C:\WINDOWS\system32> Set-ExecutionPolicy Bypass -Scope Process -Force; iex ((New-Object System.Net.WebClient).DownloadString(‘https://chocolatey.org/install.ps1’))

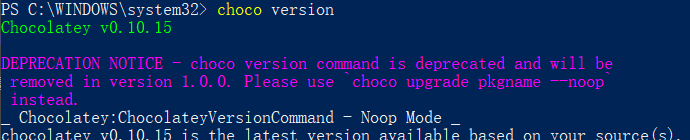

等待安装完成，之后使用choco verison 查看安装结果。

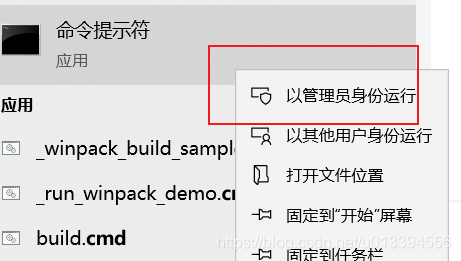

2. 安装完成后，找到在plantUml官网下载的jar包。打开cmd命令行终端并切换到对应目录下。记得已管理员权限打开cmd，不然可能没法把文件写到C盘。
3. 运行choco install plantuml的命令安装plantUml。

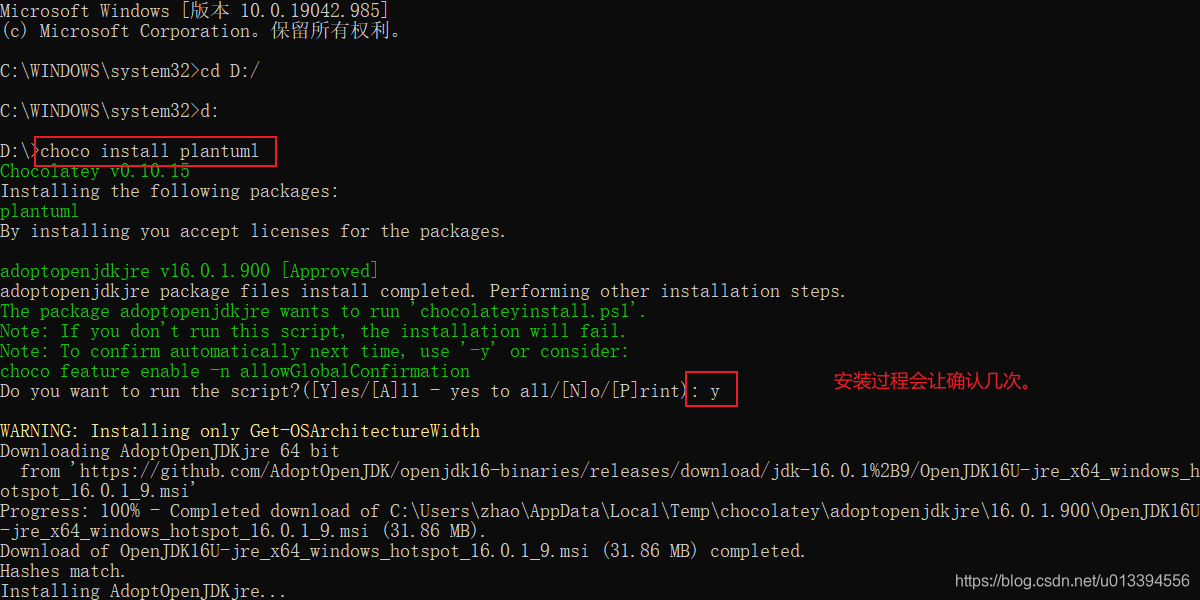

D:>choco install plantuml

安装过程会让确认几次，输入Y或者输入一次A即可。

plantUML插件的安装

在VsCode里面点击插件搜索plantUml并安装。

JDK的安装

如果没有安装JDK，在VS code安装了PlantUMl插件后新建使用，会有如下的提示
所以必须在官网下载安装jdk。

1. 安装java运行时环境。JDK官网。注意，应安装javaSE版本。
2. 设置环境变量。
   选择环境变量，打开环境变量对话框，单击下方【系统变量】下的【新建】按钮，变量名为：JAVA_HOME，对应的变量值为jdk安装的目录，如下图所示：然后新建变量名：CLASSPATH，变量值：%JAVA_HOME%\lib;%JAVA_HOME%\lib\tools.jar，之后点击确定，最后找到环境变量PATH，点击编辑，之后新建新建变量为 %JAVA_HOME%\bin;%JAVA_HOME%\jre\bin
3. 注销系统或者重启使环境变量生效。

测试效果

打开vs Code>>New File，输入简单plantuml脚本

@startuml
A --> B
@enduml

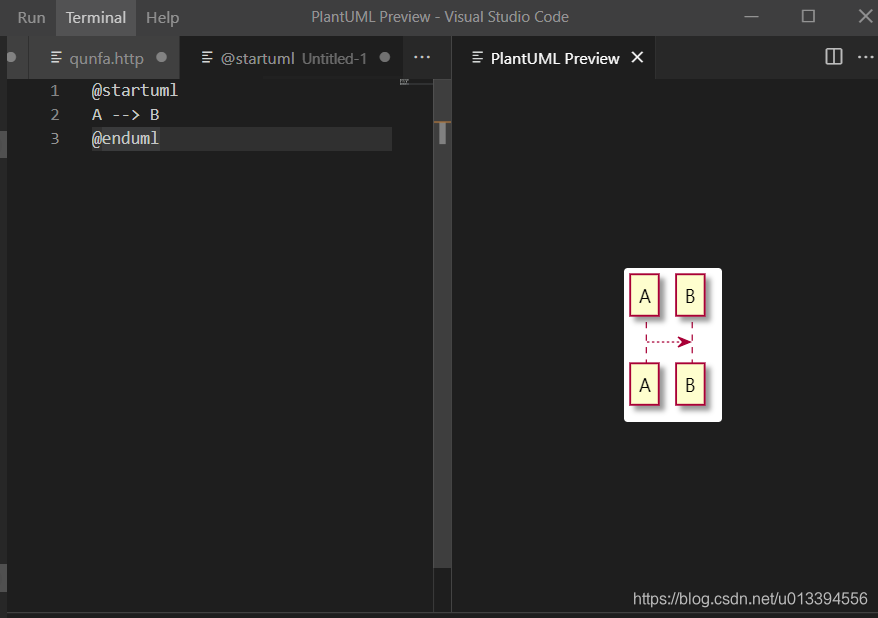

使用快捷键Alt + D生成预览图，能看见预览图则说明安装成功。
