门电路逻辑功能及测试【内附实验电路图及测试结果】

这是一篇关于门电路逻辑功能及测试实验的文章，内含门电路的实验电路图及测试结果和真值表，方便读者阅读理解。

---

前言

本文关于《数字电路与系统》——门电路逻辑功能及测试实验，初次写博客，有错漏还请多多包涵

 此次实验涉及第二章《基本逻辑门电路》，在做实验前要对基本逻辑门电路较为熟悉，此次实验是对基本逻辑门电路中的与非门、异或门的逻辑功能进行测试

 此次实验需要的器材有：
  1、双四输入与非门 74LS20一块
  2、二输入四异或门电路74LS86三块

---

一、门电路功能说明

 根据基本门电路的逻辑功能进行分析可能出现的结果
首先是对与非门的逻辑功能进行分析：

  与非门的逻辑表达式：F=$\overline{\text{A*B}}$

 根据表达式可以得知其工作原理：先对A和B输入变量进行与运算得到结果x，再将得到的结果x进行取反，最终结果为x的反变量，得到输出结果Y

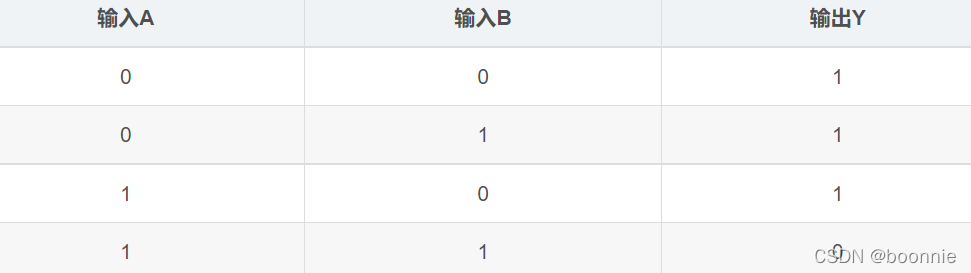

  与非门真值表：


然后是对异或门的逻辑功能进行分析：

  异或的逻辑表达式：F=
