门电路逻辑功能及测试（数字电子技术）

---

一、实验目的

1. 熟悉门电路的逻辑功能。
2. 熟悉数字电路实验装置的结构、基本功能和使用方法。

二、实验原理

用以实现基本逻辑运算和复合逻辑运算的单元电路通称为门电路。常用的门电路在逻辑功能上有与门、或门、非门、与非门、或非门、与或非门、异或门等几种。基本逻辑门可以分为分立器件电路和集成电路（Integrated Circuit,简称IC）两类。用二极管、三极管和电阻等分立元器件组成的基本逻辑门电路既是分立器件电路。随着集成电路制造工艺的日益完善，集成电路得到广泛应用。

集成基本逻辑门电路是最简单、最基本的数字集成元件，是构成各种复杂数字电路的基本逻辑单元，任何复杂的组合电路和时序电路都可用基本逻辑门通过适当的组合连接而成。掌握各种基本逻辑门电路的逻辑功能、工作原理和电气特性，对于正确使用数字集成电路是十分必要的，是数字技术工作者所必备的基本功之一。

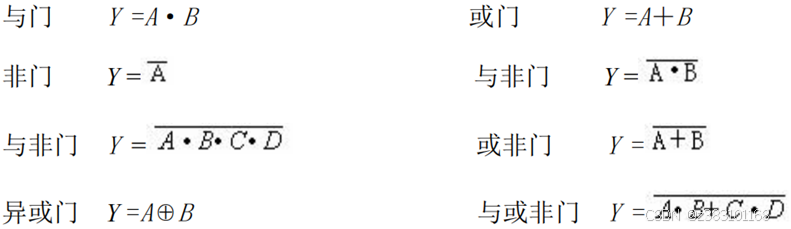

门电路的逻辑函数式分别为：

与门的逻辑功能为“有0则0，全1则1”；或门的逻辑功能为“有1则1，全0则0”；非门的逻辑功能为输出与输入相反；与非门的逻辑功能为“有0则1，全1则0”；或非门的逻辑功能为“有1则0，全0则1”；异或门的逻辑功能为“不同则1，相同则0”。

三、实验步骤

1、集成与非门74LS20的逻辑功能测试

选用74LS20一只。74LS20为双4输入与非门, 即在一块集成块内含有二个互相独立的与非门,每个与非门有4个输入端。如图1-1（a）所示。门的四个输入端接逻辑电平输出插口，以提供“0”与“1”电平信号，开关向上，输出逻辑“1”，向下为逻辑“0”。门的输出端接由 LED 发光二极管组成的逻辑电平显示器（又称 0－1 指示器）的显示插口，LED亮为逻辑“1”，不亮为逻辑“0”。按真值表逐个测试集成块中与非门的逻辑功能，并将输出填入表中。74LS20有4个输入端，有16个最小项，在实际测试时，只要通过对输入1111、0111、1011、1101、1110五项进行检测就可判断其逻辑功能是否正常。
