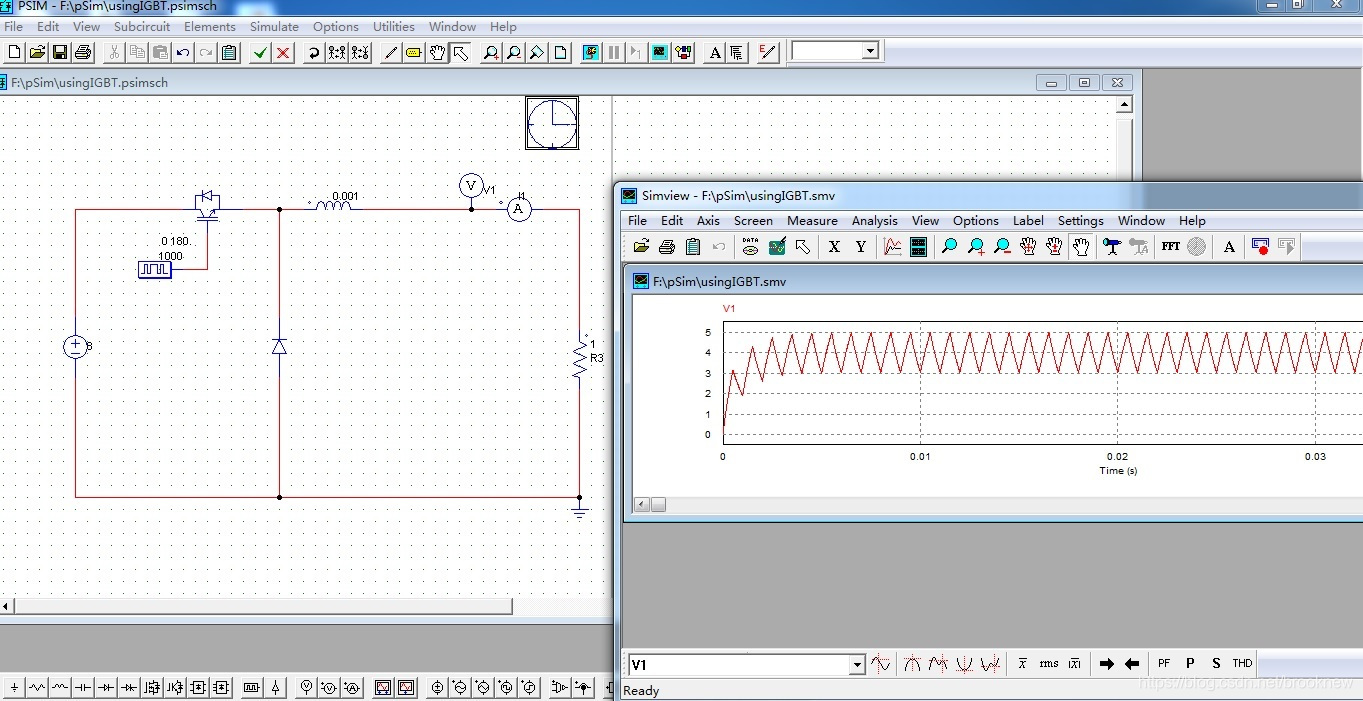

IGBT + Inductor + Diode 实现电压折半，但有波纹。8V通过PWM变为4V（平均）：

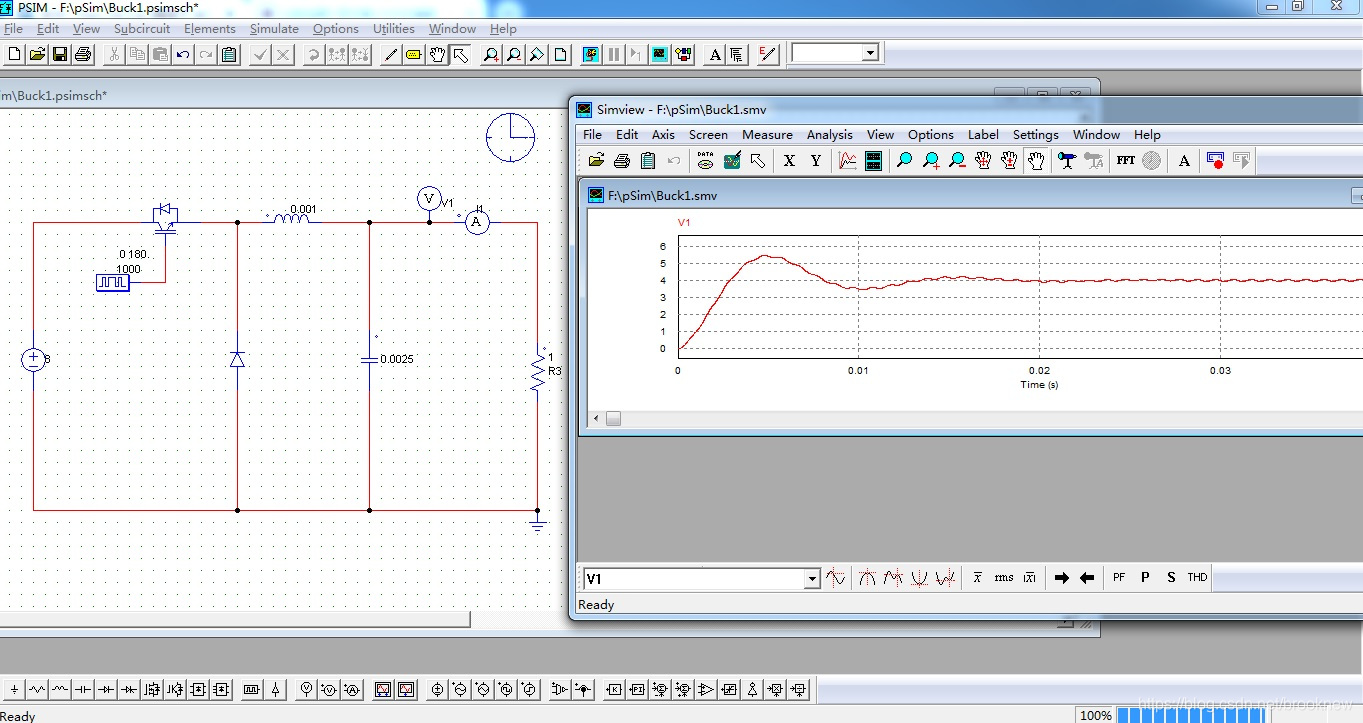

加上电容，实现平坦输出，这是一个Buck电路。

 若将电路图中的续流二极管去掉，则：

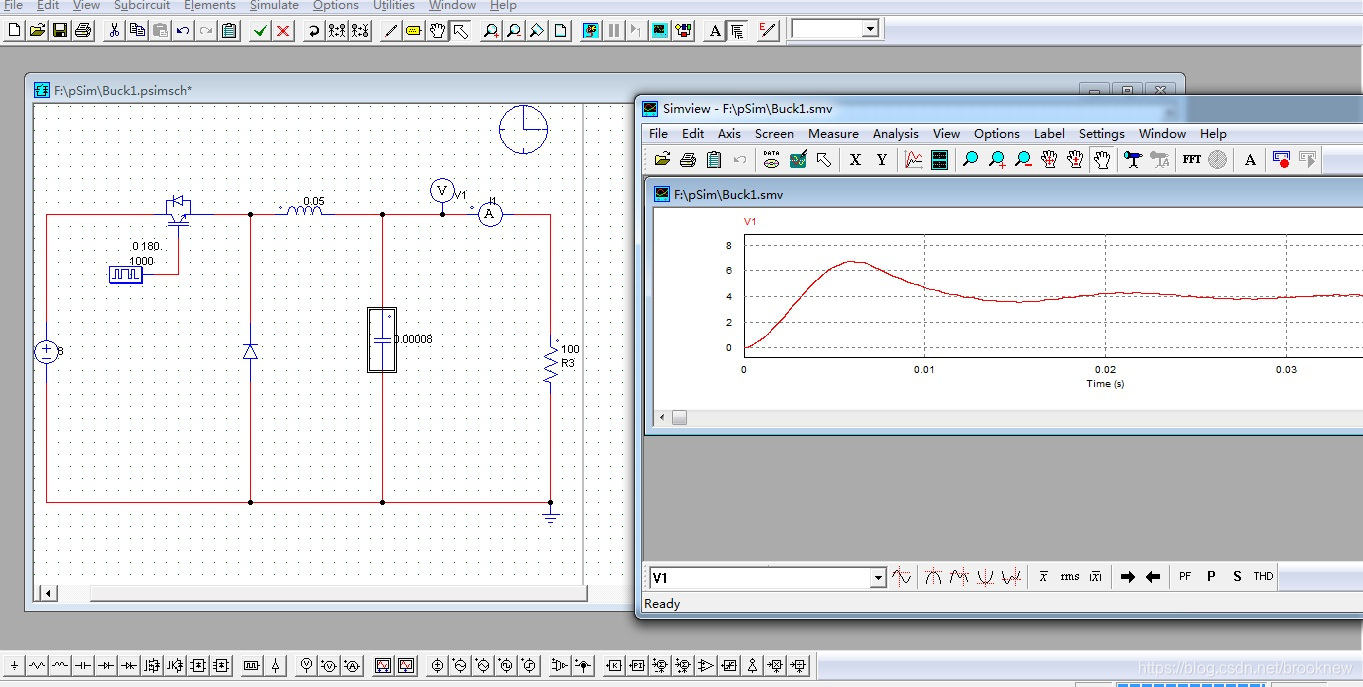

电感电容的大小与负载也有关系，将前面电路图的的电阻改为100欧，则电感要增大，电容要减小：


下面是boost升压例子，从8V升到24V，占空比等于2/3.
