泰山派连接

串口连接

接线方式

泰山派并不像之前的STC8核心板集成CH340， 所以需要外部提供一个USB转串口的设备作为中转，这样才能连接上。有两种方式： 一种是使用串口烧录工具连接， 另一种是使用STC8核心板连接

串口烧录工具连接

如果有串口烧录工具，那么可以使用串口烧录工具来连接泰山派，使用GH1.25带锁头4PIN线接入泰山派的Debug调试串口，另外一头接入串口烧录工具。具体接入办法为（单独使用Type-C给泰山派供电）：

串口 --- 泰山派


RXD ---  TXD
TXD ---  RXD
G   ---  GND

STC8核心板连接

如果没有串口烧录工具，那么也可以使用STC8核心板来连接泰山派（由于STC8核心板有CH340），不过由于在STC8的线路设计时，已经把CH340的 RXD接到了 STC8H8K的 TXD ，把CH340的TXD接到了STC8H8K的RXD 上了，并且由于STC8核心板输出的电源只有所以此时接入泰山派的接入方式稍微有点改变，具体如下（单独使用Type-C给泰山派供电）：

STC8核心板 --- 泰山派

TXD ---  TXD
RXD ---  RXD
G   ---  GND

串口连接泰山派

泰山派其实可以看成是一台小型电脑，麻雀虽小五脏俱全，我们要想在windows下操作它，则需要安装远程连接工具，此处推荐使用MobaXterm 链接。

查看串口编号

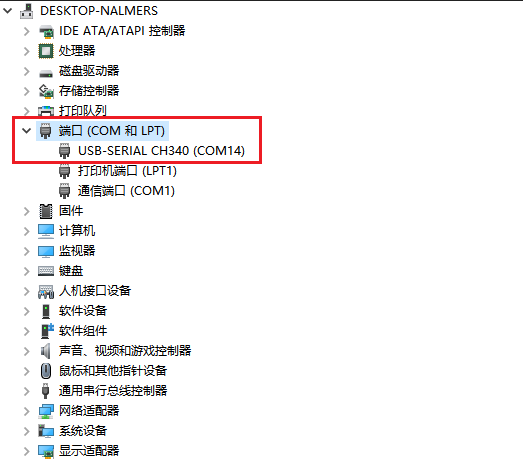

打开电脑的设备管理器，然后查看端口的名字

配置连接

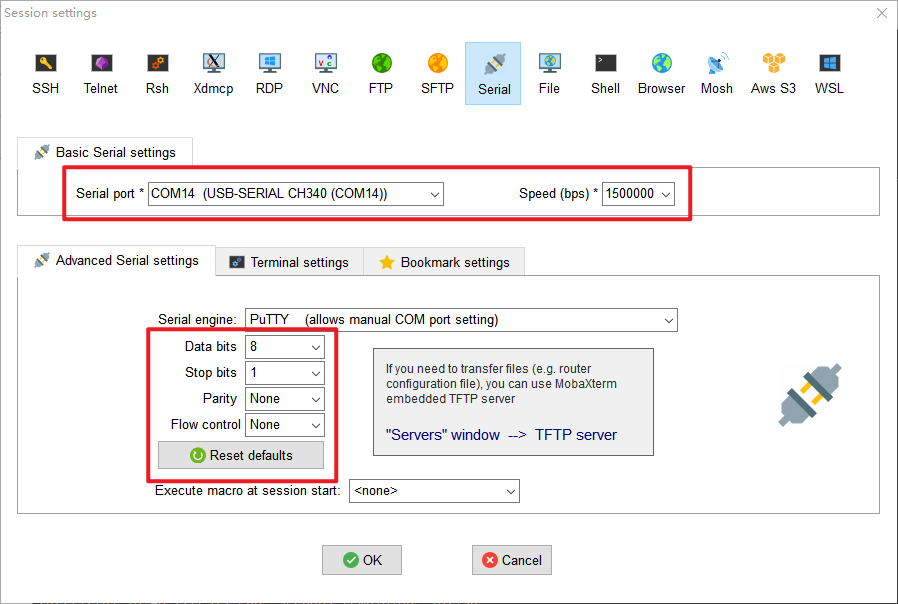

打开 MobaXterm 软件,点击图标 sessions 即可弹出 session setting，选择Serial

我们选择正确的串口，设置波特率为1500000，关闭流控

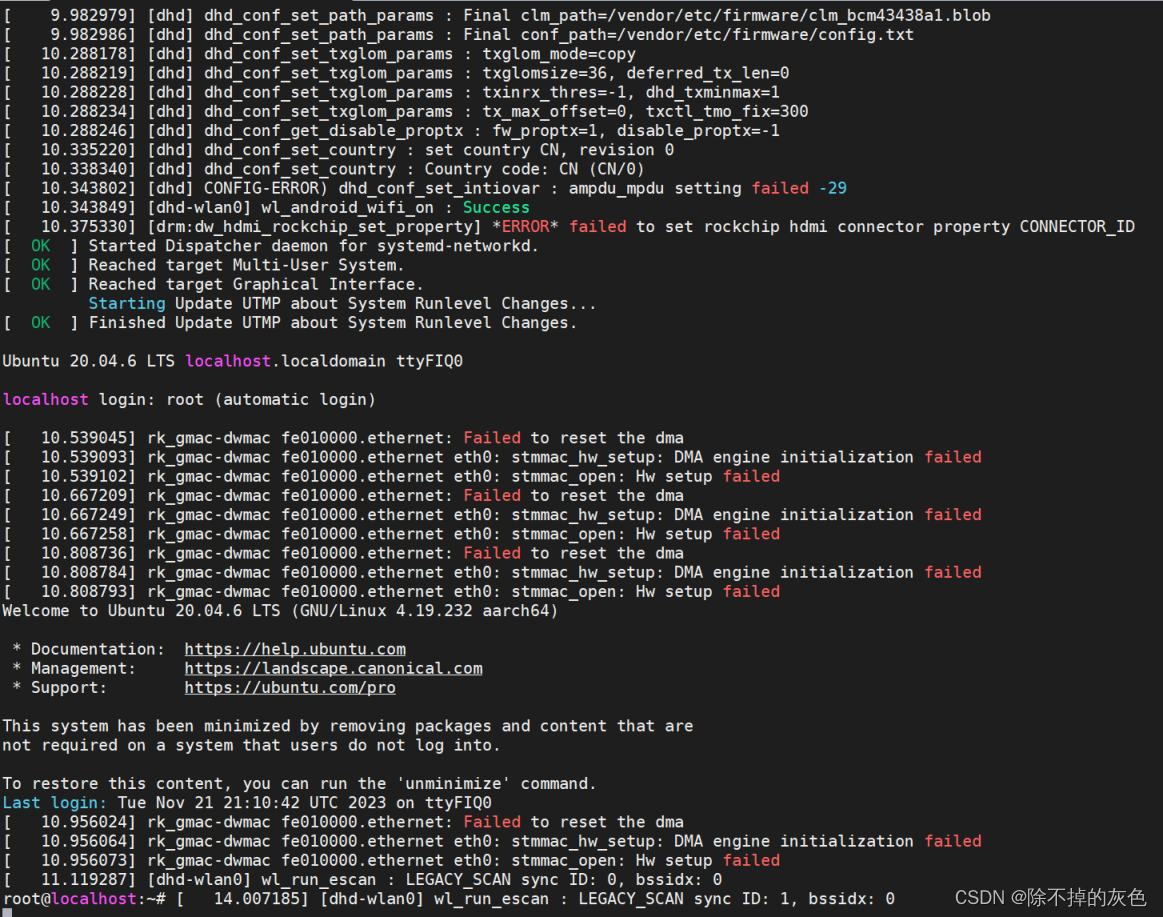

查看开机信息

把串口烧录工具接入电脑，另一端连接好泰山派（或者使用STC8核心板连接），即可看到打印开机信息

SSH连接

泰山派提供了WiFi模块，所以也可以SSH方式连接泰山派，但是需要让windows电脑和泰山派处于同一个网络内。可以使用路由器作为转转（让电脑和泰山派接入路由器） ，或者使用手机热点中转（让电脑和泰山派都接入手机的热点）。

泰山派连接WiFi

1. 终端输入命令： nmtui

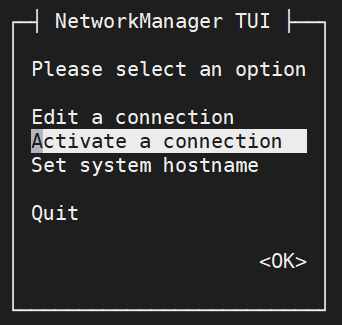

2. 弹出的窗口通过方向上下键选择： Activate a connection, 然后回车

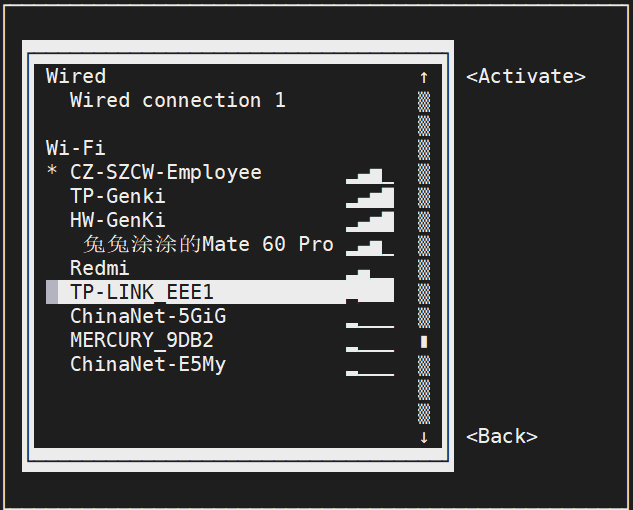

3. 然后通过方向上下键选择具体的WIFI， 然后回车

4. 输入密码回车即可 ， 若是需要退出连接设置，则只需要连续点击 ESC 键 即可回到终端。

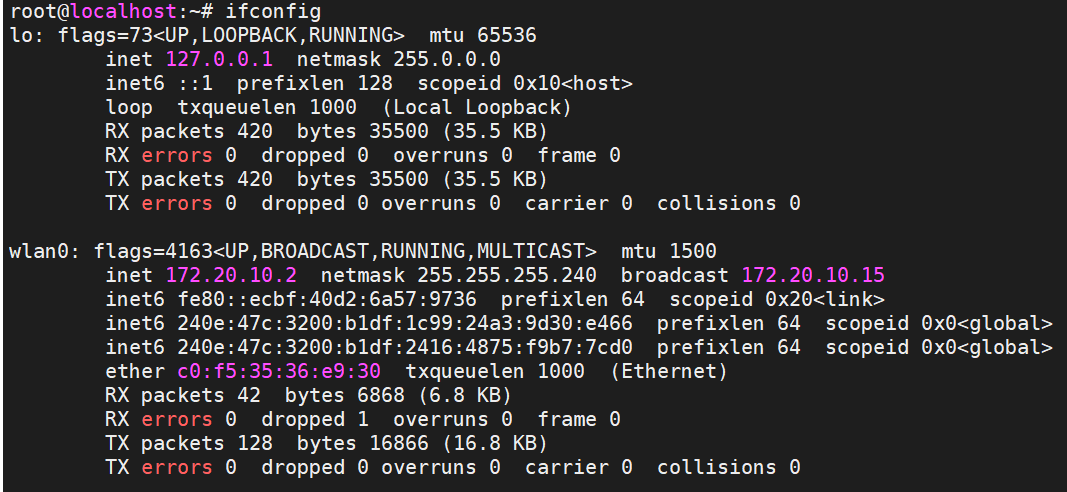

5.  连接上WIFI之后，使用ifconfig查看泰山派分配到的IP地址

6. 连接上WIFI了之后，安装ssh服务 【给大家的镜像里面已经安装好了，可以跳过此步骤】

apt install openssh-server

7. 打开MobaXterm，输入ip地址: 172.20.10.2 端口： 22，用户名： icheima , 密码 : icheima 即可连接上泰山派了

USB共享网络

使用WIFI实现SSH连接，存在一个弊端，就是网络连接慢的问题，有时候在远程连接工具已经执行了命令，但是却莫名其妙的需要等待一会才会出现效果。此时可以采用windows电脑通过USB共享网络给泰山派，这种方式连接的速度更快一些。具体操作步骤如下：

windows操作

1. windows电脑启用Internet连接共享

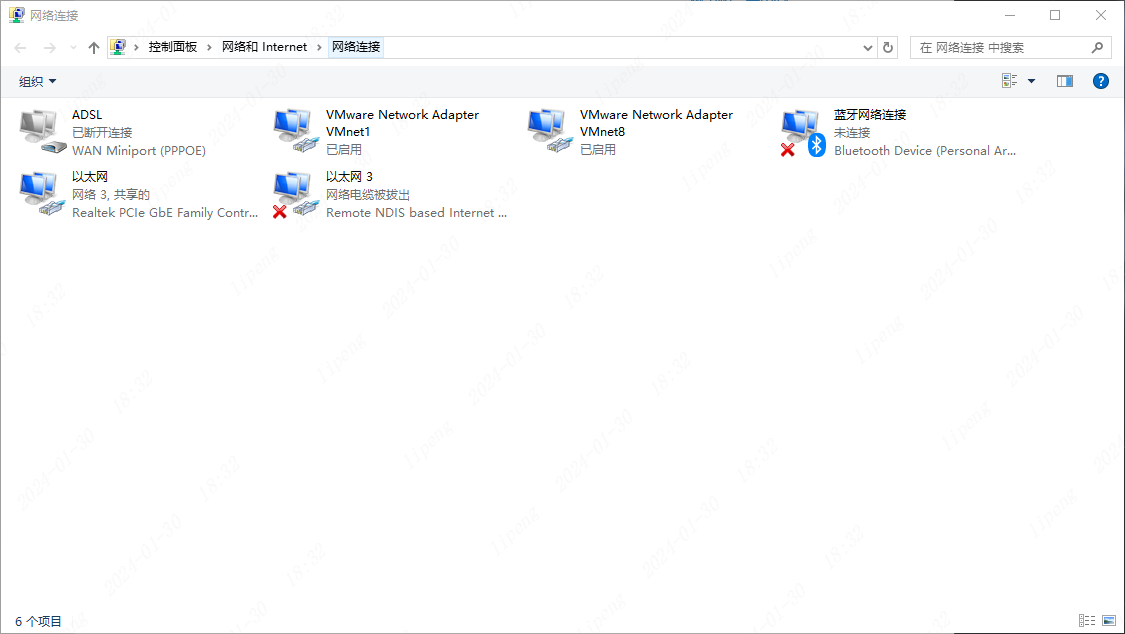

打开 : 控制面板\网络和共享中心\更改适配器选项

1. 把自己电脑的以太网（物理网卡）的网络共享给RNDIS网络

泰山派操作

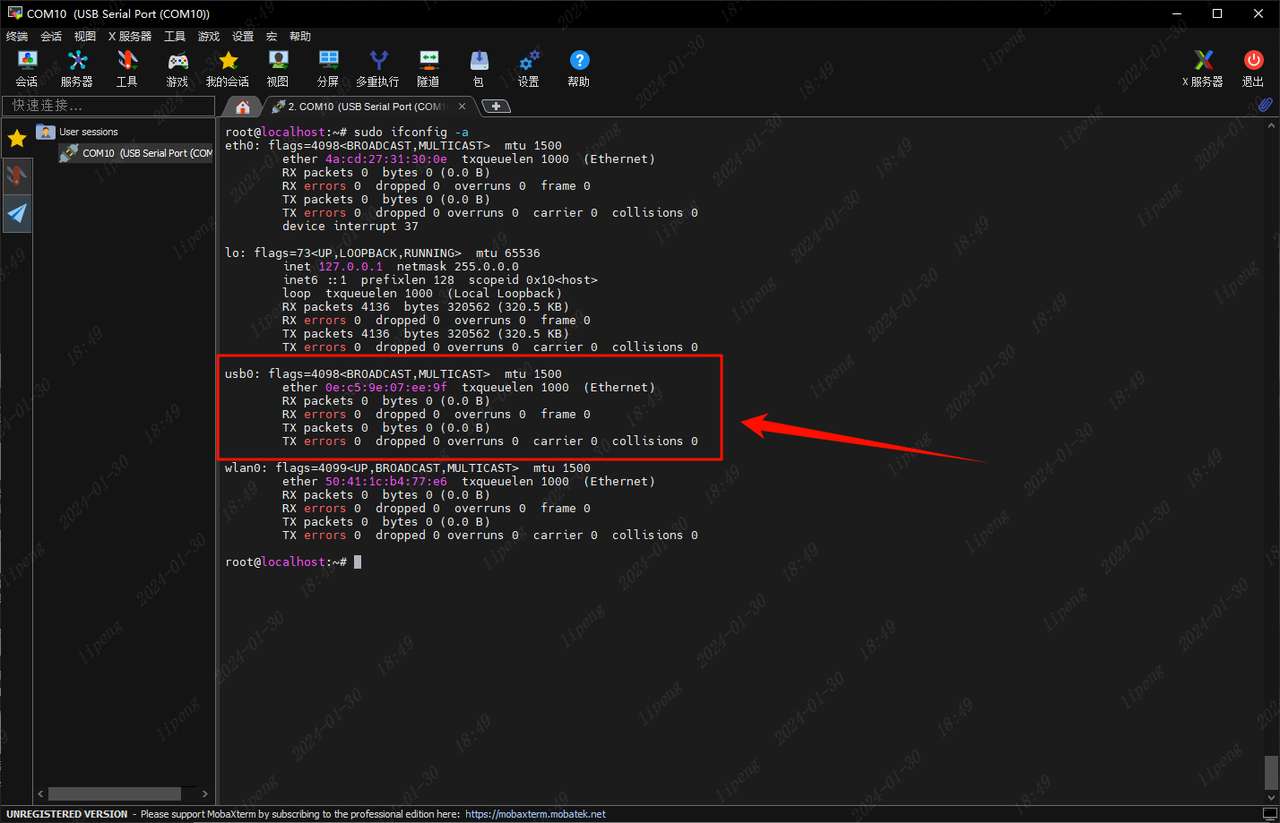

1. 在终端（或者在MobaXterm） 里面执行命令： ifconfig -a

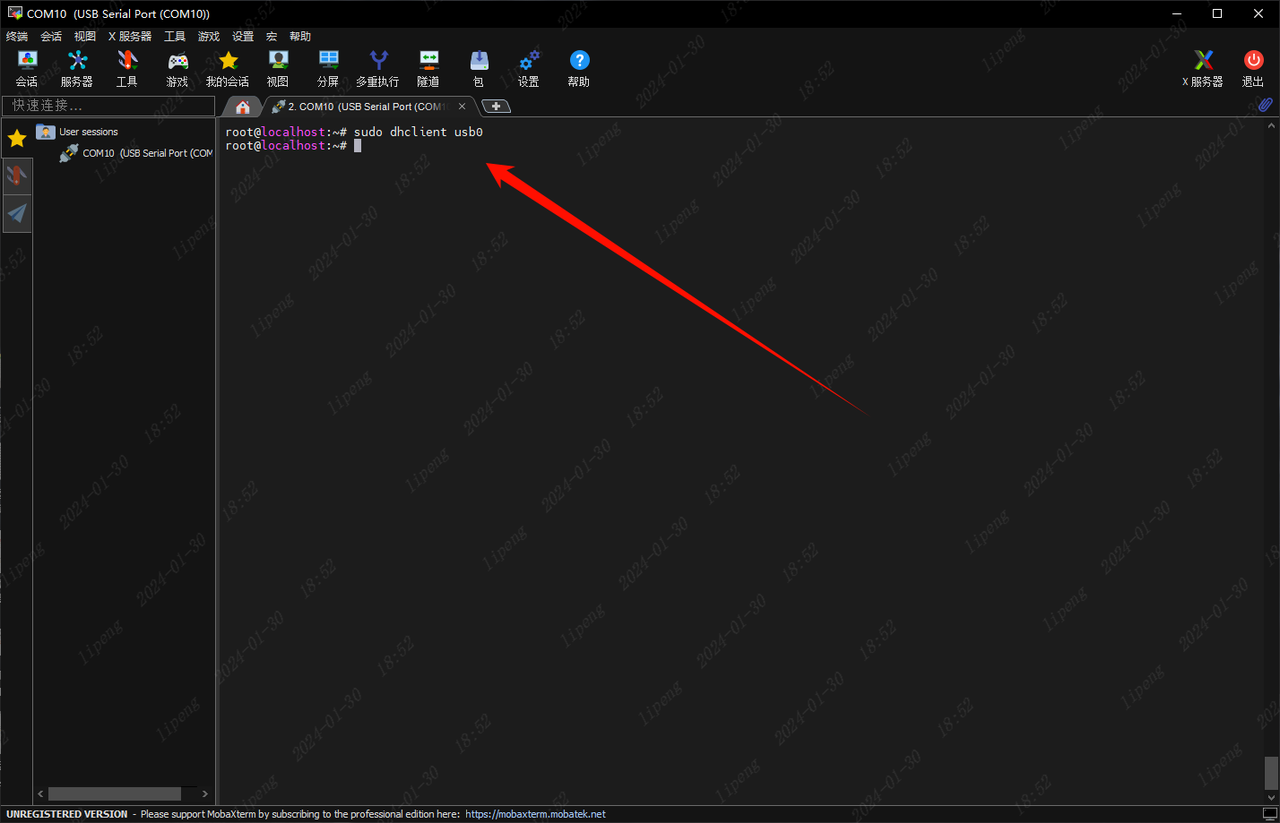

2. 执行命令： dhclient usb0 自动获取ip地址

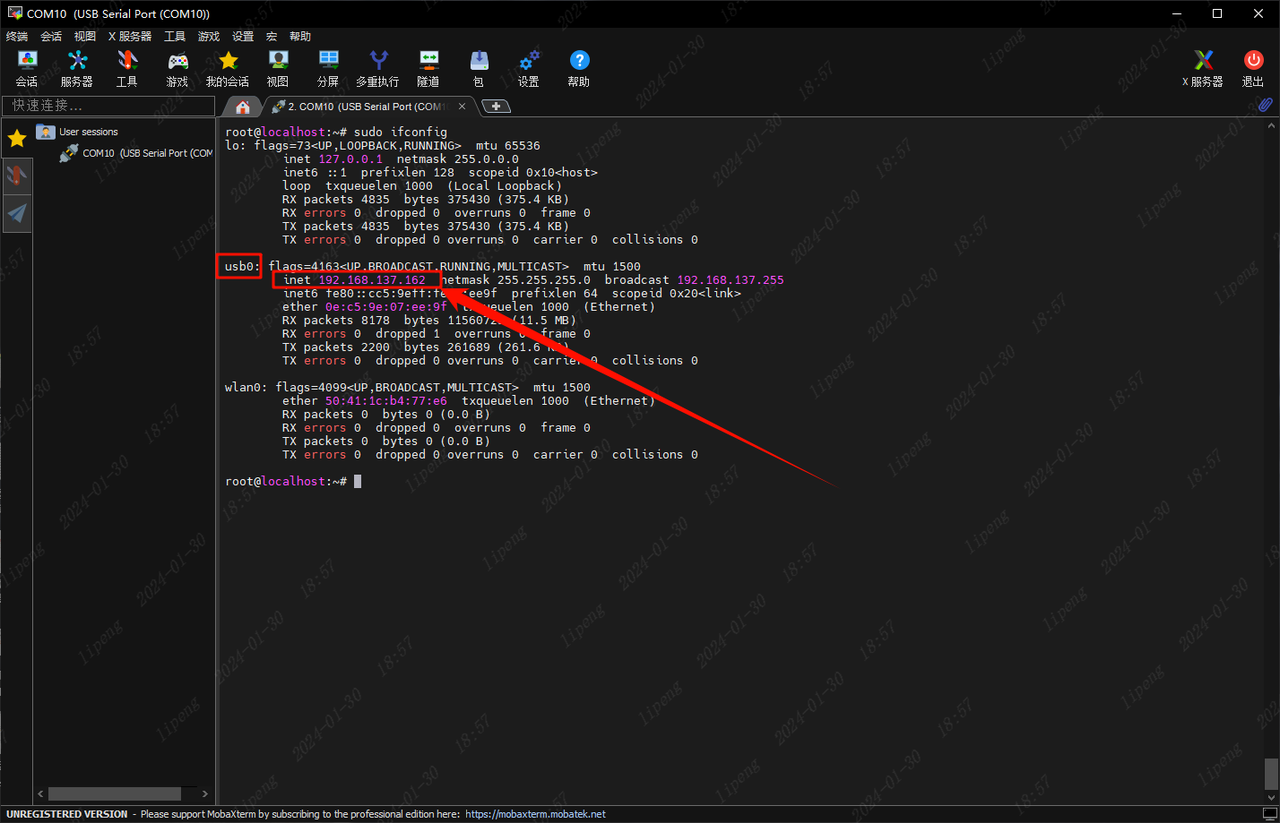

3. 再次执行 ifconfig 查看是否有获取到ip地址

4. 拿到ip地址之后，就可以使用ssh连接方式来连接泰山派了。
