基于STM32单片机的心率计(仅测心率)(OLED显示)(Proteus仿真+程序)

基于STM32单片机的心率计

功能描述:

        由 STM32FC103单片机最小系统+Pulse Sensor心率采集模块 +OLED显示模块组成
1、采用STM32FC103单片机为主控制器
2、采用心率传感器PulseSensor测量心率。
3、OLED显示测得的心率值。
4、仿真中心率传感器用波形发生器和按键两种方式模拟,可用开关切换。
注意:proteus8.11以上版本才能打开  心率测量误差±1

视频演示链接:

6、基于STM32单片机的心率计(仅测心率)(OLED显示)

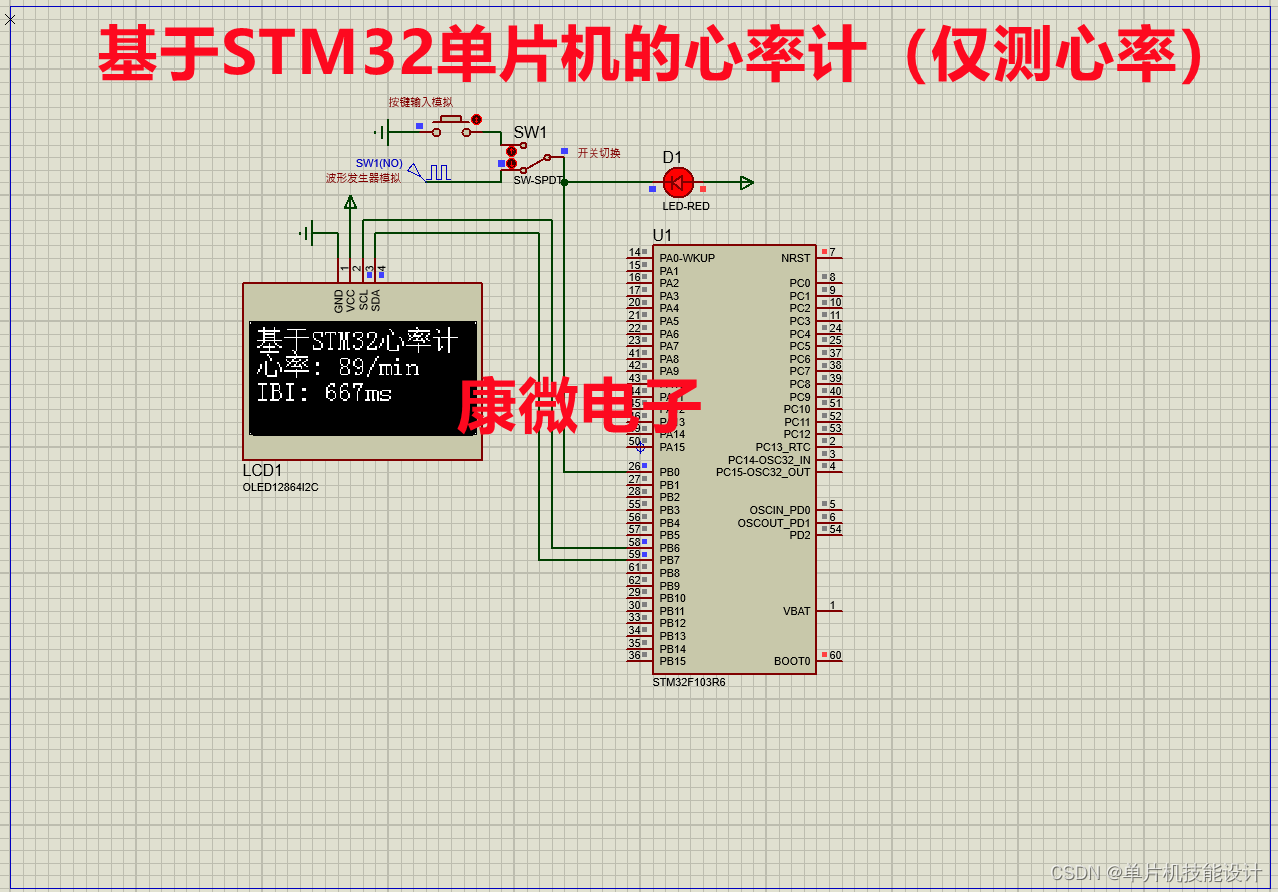

仿真图:

程序源码:

#include "delay.h"
#include "OLED_I2C.h"
#include "pulsesensor.h"


#include "stdio.h"
#include "stdlib.h"

extern unsigned int cnt;

int main(void)
{
	unsigned char Heart = 0;        //心率值
	unsigned char buf[18];


	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);	//设置中断优先级分组为组2:2位抢占优先级,2位响应优先级

	OLED_Init();                                    //OLED初始化操作
	OLED_CLS();                                     //OLED清除屏幕
	OLED_ShowCN(16*0,0,0);
	OLED_ShowCN(16*1,0,1);
	OLED_ShowStr(16*2,0,"STM32",2);
	OLED_ShowCN(16*4+8,0,3);
	OLED_ShowCN(16*5+8,0,4);
	OLED_ShowCN(16*6+8,0,5);

	OLED_ShowCN(16*0,2,3);
	OLED_ShowCN(16*1,2,4);

	TIM3_Int_Init(11,7285);			                //定时  按照正常计算发现数值偏大 这里作为微调使仿真中更加准确
    EXTIX_Init();                                   //外部中断初始化
 	while(1)
	{

		Heart = Pulsesensor_Read();                 //获取心率值
        sprintf((char *)buf,(const char *)":%3d/min",Heart);
        OLED_ShowStr(16*2,2,buf,2);

		sprintf((char *)buf,(const char *)"IBI:%4dms",cnt);
        OLED_ShowStr(0,4,buf,2);



	}
}

软件免费下载地址:

1、Proteus仿真软件
文件内容:Proteus7.8安装包、Proteus8.6安装包、Proteus.8.10安装包、Proteus Professional 8.11 SP0安装包

链接:https://pan.baidu.com/s/11LNUZ9BJXWvXf1C4dPc3_w
提取码:2756


3、KEIL5 MDK软件(STM32开发软件)
链接:https://pan.baidu.com/s/1t3eY-3yRdTa7jZMlijq_jg

提取码:ab58

代码下载:

<think>好的,我现在需要帮助用户寻找关于基于STM32心率系统的仿真方法或教程。首先,我需要理解用户的具体需求。他们提到使用STM32单片机,并且希望在Proteus中进行仿真。用户可能是在进行毕业设计或者项目开发,需要从硬件搭建到软件编程的完整指导。 接下来,我需要查看用户提供的参考文献。引用[1]、[2]、[3]、[4]、[5]都涉及STM32心率相关的项目,其中有些包括Proteus仿真。特别是引用[1]和[5]明确提到了Proteus仿真,而其他引用可能提供了传感器使用和报警功能的实现方法。 用户的问题主要集中在仿真方法和教程上,所以需要整理出步骤性的指导。首先,可能需要硬件选型,比如使用Pulse Sensor或MAX30102传感器。然后,在Proteus中搭建电路,包括单片机最小系统、传感器模块、显示模块等。接着,编写STM32程序,处理传感器数据,并在仿真试。用户提供的引用中有提到用波形发生器或按键模拟传感器信号,这部分可能需要详细说明。 另外,用户可能对仿真中的传感器模拟方法感兴趣,比如如何用Proteus中的元件替代实际传感器。引用[1]提到使用开关切换两种模拟方式,这可能是一个关键点。同时,需要确保Proteus版本兼容,比如引用[1]指出需要8.11以上版本。 还需要考虑程序仿真的联调,可能涉及Keil或STM32CubeIDE的环境配置,以及如何将程序加载到Proteus中的单片机里。引用中的示例代码可能没有直接给出,但可以建议用户参考提供的源码链接或相关教程。 最后,用户可能需要扩展功能,比如阈值报警或远程监控,这些在引用[2]、[3]、[4]中都有涉及,可以作为进阶步骤推荐给用户。同时,视频教程链接(如引用[5])可能对用户有帮助,应提醒用户查看。 总结回答结构:分步骤说明仿真方法,包括硬件选型、仿真搭建、程序编写、联调试,以及常见问题处理。同时,提供相关资源链接和扩展建议,确保用户能够系统地完成项目。</think>### 基于STM32心率系统仿真方法分步指南 #### 一、硬件选型与仿真环境搭建 1. **核心控制器** 选择STM32F103C8T6作为主控芯片,其最小系统包含晶振、复位电路和电源模块。在Proteus中可直接搜索"STM32F103C8"添加芯片[^1][^5]。 2. **心率传感器模拟方案** - **Pulse Sensor**:实际传感器输出模拟信号,仿真中可用 **信号发生器(Generator)** 产生脉冲波形(频率范围0.5-4Hz对应30-240BPM) - **MAX30102**:使用Proteus的 **I2C调试工具** 模拟数据发送,或通过 **电压探针+按键电路** 手动模拟心跳信号[^4] 3. **显示模块配置** 添加OLED或LCD12864显示模块,Proteus元件库搜索"OLED12864"或"LCD12864"进行连接(I2C/SPI接口)[^1][^2]。 $$ \text{仿真电路关键公式:} \\ V_{sensor} = A \cdot \sin(2\pi f t) + V_{offset} \quad (A=0.5V, V_{offset}=1.65V) $$ #### 二、仿真建模步骤(以Pulse Sensor为例) 1. **电路搭建流程** ```mermaid graph TD A[新建Proteus工程] --> B[添加STM32F103C8] B --> C[放置信号发生器/PULSE器件] C --> D[配置ADC1通道1引脚] D --> E[连接OLED显示模块] E --> F[添加按键控制电路] ``` 2. **信号源参数设置** - 波形发生器设为方波,频率=心率值/60(如60BPM对应1Hz) - 幅值范围0.5-3.3V,偏移量1.65V模拟真实传感器输出 #### 三、程序设计关键点 1. **ADC采样算法** ```c // 伪代码示例 void ADC_Handler() { adc_value = HAL_ADC_GetValue(&hadc1); if(adc_value > threshold) peak_count++; display_BPM = (peak_count * 60) / sample_time; } ``` 2. **滤波处理实现** 采用移动平均滤波: $$ y[n] = \frac{1}{N}\sum_{k=0}^{N-1}x[n-k] $$ 对应代码: ```c #define FILTER_SIZE 5 int filter_buffer[FILTER_SIZE]; int filtered_value = 0; for(int i=0; i<FILTER_SIZE-1; i++){ filter_buffer[i] = filter_buffer[i+1]; filtered_value += filter_buffer[i]; } filtered_value /= FILTER_SIZE; ``` #### 四、联调试技巧 1. **动态参数调整** 在仿真中右键点击信号发生器,实时修改频率观察显示值变化 2. **波形观方法** 添加电压探针和数字图表,同时监原始信号与处理后的波形: ``` Debug菜单 -> Digital Graph -> 添加ADC通道 ``` #### 五、常见问题解决方案 1. **数据跳变严重** - 增加软件滤波阶数(建议N=5~10) - 检查ADC采样率是否≥100Hz[^3] 2. **显示数值为零** - 确认信号发生器与ADC引脚正确连接 - 检查OLED初始化代码中的I2C地址设置 #### 六、进阶开发建议 1. **增加报警功能** 参考引用[3][^3]的阈值设置方法: ```c if(BPM > 120 || BPM < 50) HAL_GPIO_WritePin(BUZZER_GPIO, GPIO_PIN_SET); ``` 2. **远程监控实现** 添加ESP8266模块,通过Proteus的虚拟终端模拟WiFi通信
