Labview毕设与课设（信号采集与分析系统）

摘要

Labview多通道信号实时采集系统是本人的毕业设计，读者也可以作为毕设或课设的基础框架，然后在基础上进行二次开发。该系统可采集传感器的真实数据，也可以采集labview的模拟信号数据；系统可实时显示当前采集的数据与历史数据；具体的功能如下：
（1）可采集传感器的真实信号；
（2）可采集labview产生的模拟信号；
（3）可分析信号的时域特征，包括均值，方差，最大值，最小值，峰度等特征；
（4）可对信号进行算数运算，例如放大或者缩小；
（5）可对信号进行互关和自关分析；
（6）可对信号进行去噪滤波；
（7）可对信号设置报警阈值，超过阈值时报警灯亮；
（8）可实时显示采集信号的时域、频域（FFT）、功率谱（PSD）和时频域（STFT）信息；
（9）可实时显示当前和历史采集的数据；
（10）可设置任意时长的采样时间（不可超内存）；
（11）可同时采集多个通道的数据；
（12）可设置不同的采样频率；
（13）可自动采集并保存数据；
此外，我们还开发了读取采集数据的python代码，方便科研后续进行信号变换工作。

https://m.tb.cn/h.gVl6eMh?tk=JmruWxkVUAj

一、概述

目前存在的大多数采集系统缺少对时域信号的分析。本人设计的采集系统可以实时分析信号的时域特征，例如信号的均值、方差、峰值、峭度、自相关与互关分析。此系统也可以分析信号的频域特征，包括快速傅里叶变换后的时频特征、短时傅里叶变换STFT后的时频域特征，信号的相位与功率谱密度等特征。读者也可以使用该系统采集实际的压力、温度、光照、湿度、液位等传感器的信号（需要NI采集卡），并对这些信号进行时域、频域、时频域分析。当然，读者也可以采集labview自带的模拟信号，并进行时域、频域、时频域分析。本人为该系统添加了必要的注解，十分便于读者进行二次开发。

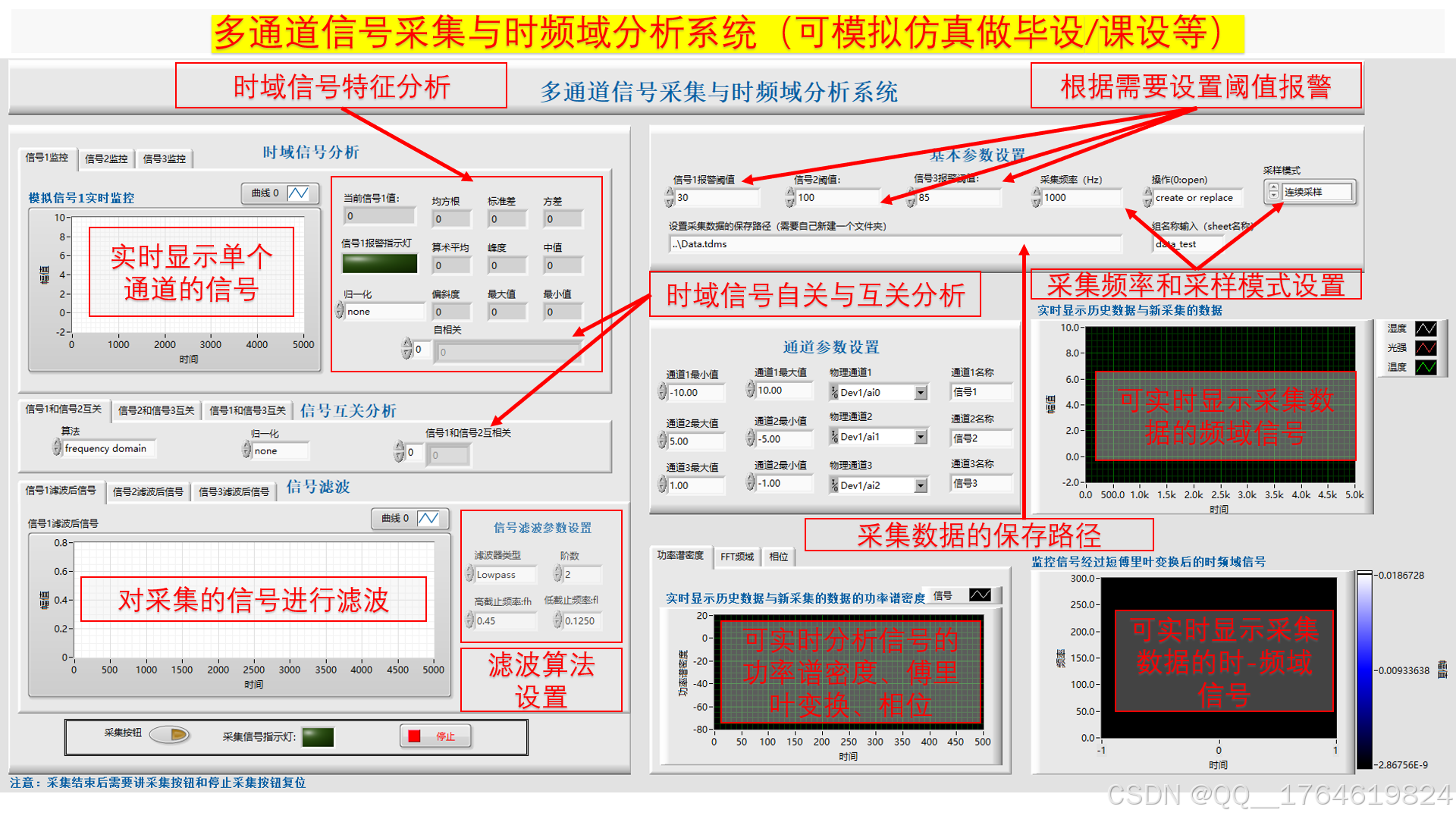

二、信号采集系统的功能介绍

多通道信号采集与时频域分析系统包含时域特征分析功能、单/多通道信号实时显示、时域信号自关与互关分析、信号去噪滤波、信号阈值报警设置、信号频域信息实时显示、信号时频域信息实时显示、信号相位信息实时显示等功能。读者可以设置不同的通道参数和滤波算法。

三、采集结果分析

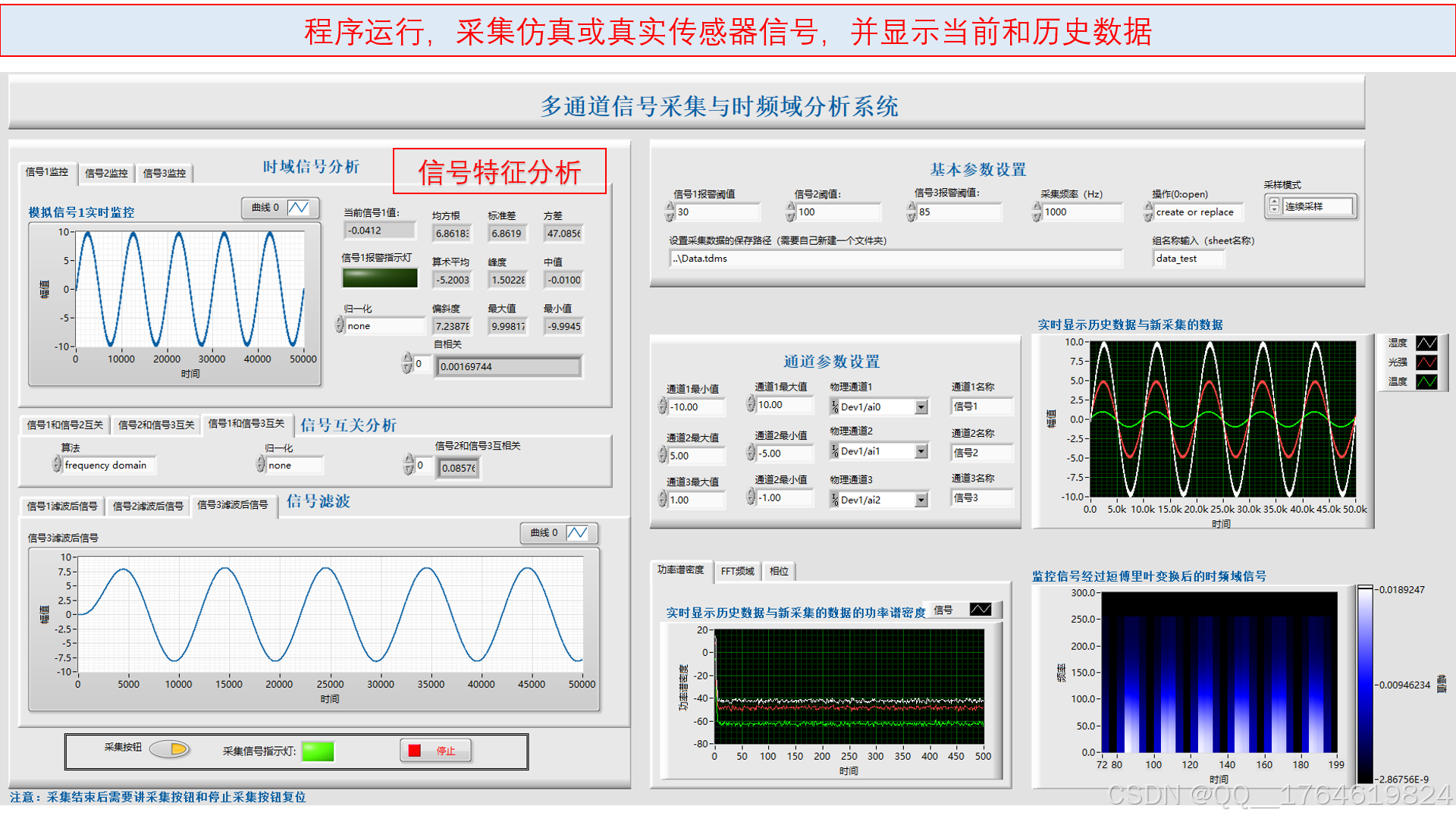

1.程序运行，采集模拟信号或传感器信号，并显示当前和历史数据

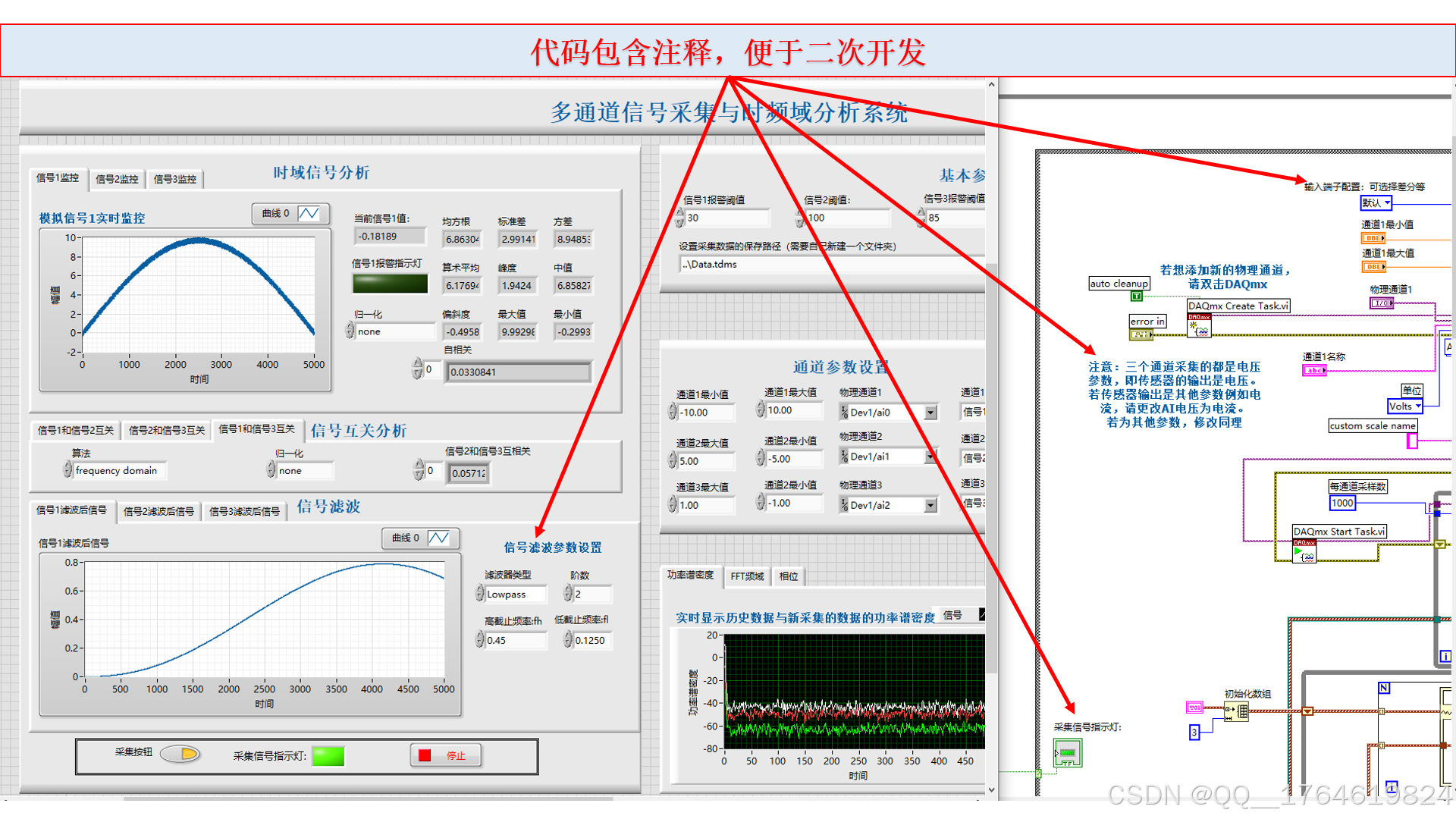

2.代码可解释性强，便于二次开发

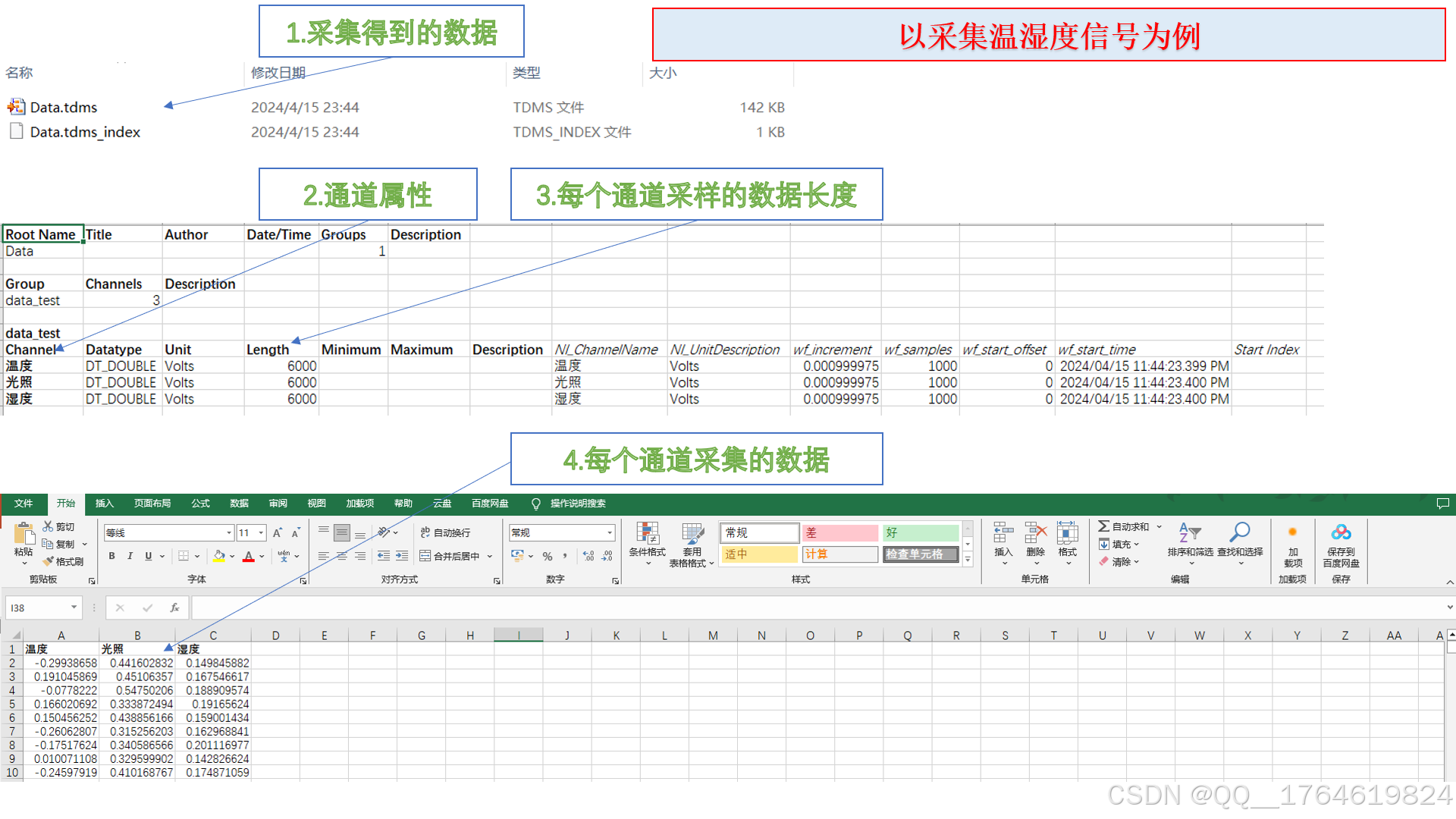

3.查看采集得到的数据

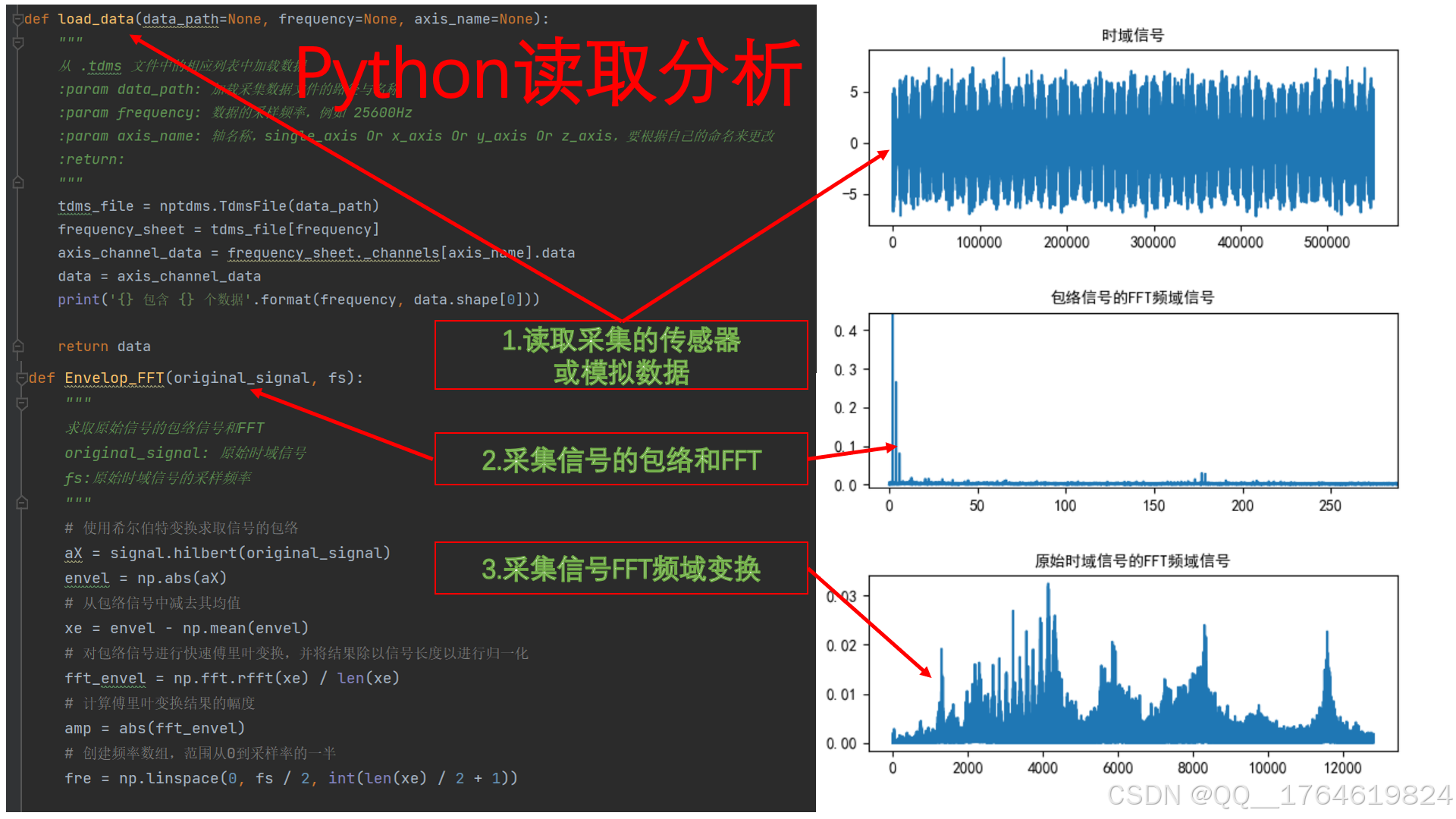

四、读取采集到的数据并进行分析
